Home / Timone ghiera dentata tipo 162 VB vers. M regolabile in altezza con profilo asta fino a 1600kg
lunghezza totale K (a 0°) 3662mm, lunghezza timone E 2610mm, timone 80x140x4mm, distanziatore 750mm, carico d'appoggio cons. 100kg, senza parti del giunto. Per saperne di più...
Cod. art. 20057718

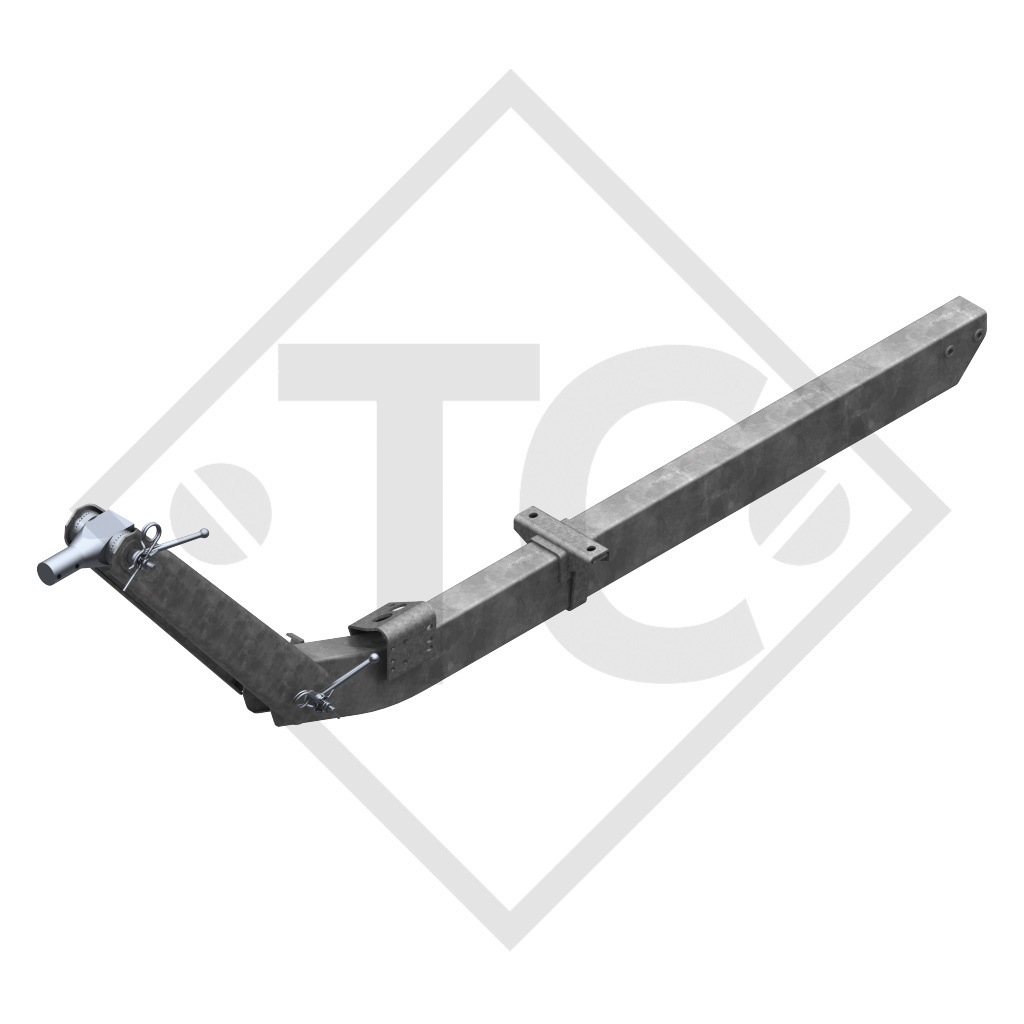

Timone compl. con timone di collegiamento montato (senza parti del giunto)

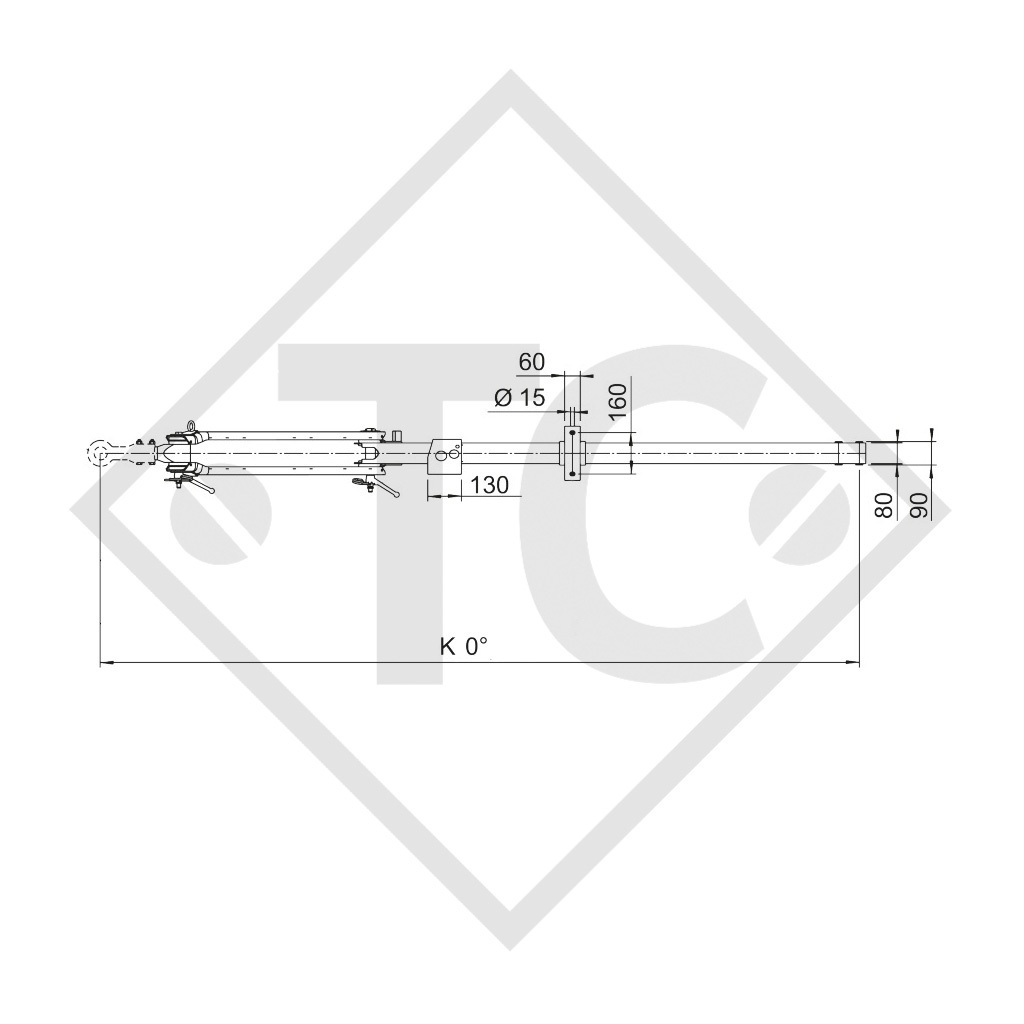

Lunghezza totale K a 0°: 3662mm con esempio di montaggio per occhioni D40/F
* = Occhione DIN (per le altre parti del giunto, le dimensioni devono essere rideterminate)

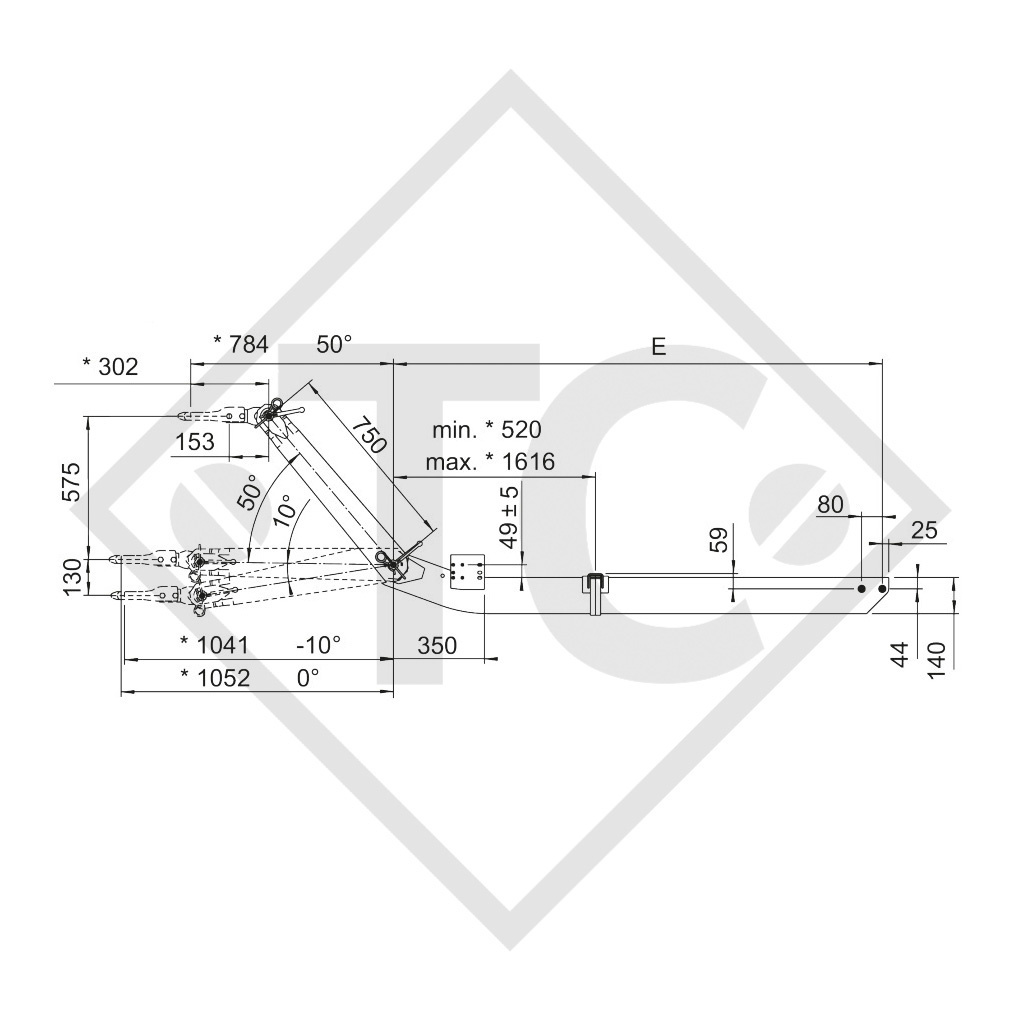

Lunghezza timone E: 2610mm
Distanziatore 750mm
Flangia ruotino d'appoggio = A
Esempio di montaggio = X
ISTRUZIONI PER L'USO
LISTA PARTI DI RICAMBIO 811675
TECNICA
Timone 162 VB vers. M
Distanziatore con timone di collegiamento
carico d'appoggio cons. 100 kg
Parti del giunto scorrevoli
N. approvazione ECE: E1 55R-01 0212
TRATTAMENTO SUPERFICIALE
Zincato a caldo
Giunti, ochhioni e piccole parti sono zincati (non in fornitura)
