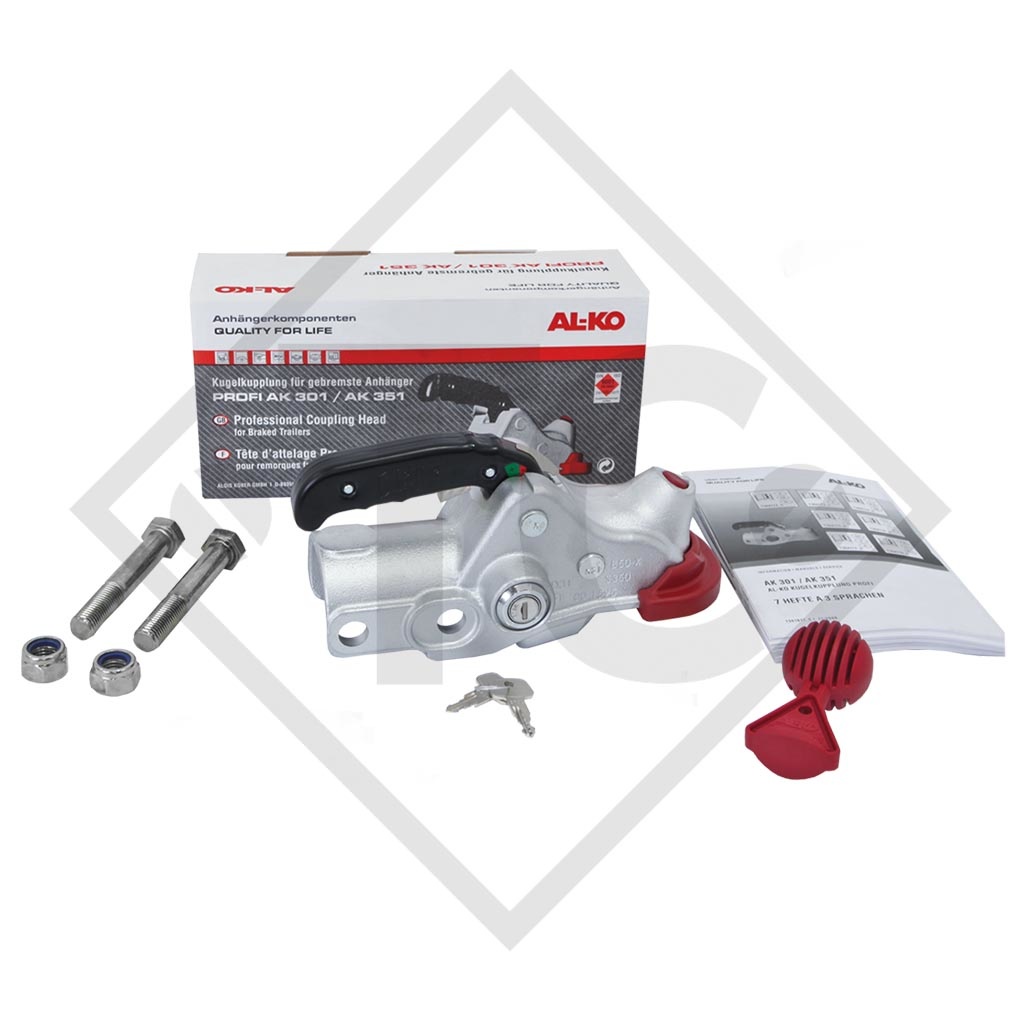

Home / Giunto a sfera PROFI AK 351 con Soft-Dock, materiale di fissaggio e lucchetto a pressione per rimorchio frenato
timone ⌀60mm tondo, fori (avvitamento) a croce 16.2mm, distanza fori orizzontale 54mm, portata massima ammessa 3500kg, carico d'appoggio 350kg, materiale ghisa. Per saperne di più...

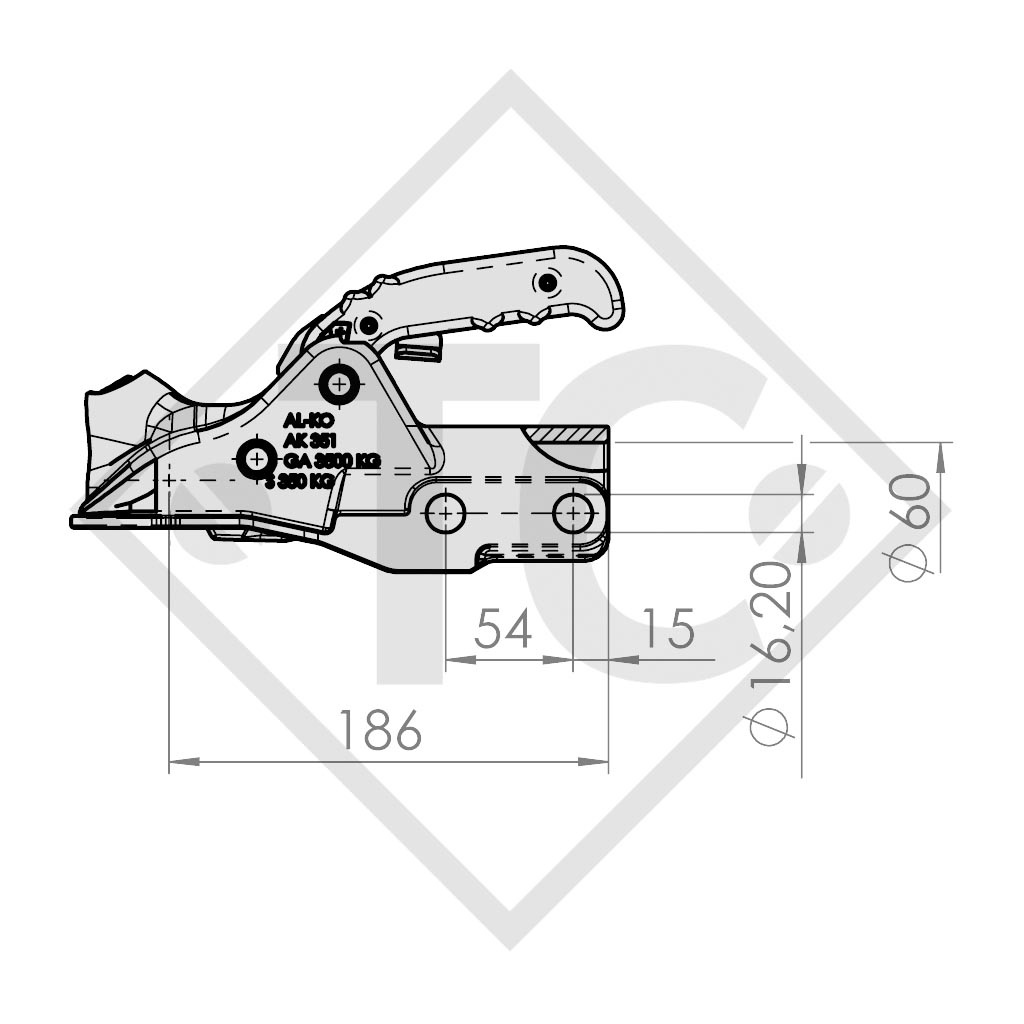

| Barra / Cannotto di traino ⌀ | 60mm |
| Fori (avvitamento) | orizzontale 16,2mm |
| Distanza fori | orizzontale 54mm |
| Portata massima ammessa | 3500 kg |
| Carico d'appoggio |
350 kg |
| Valore D/Dc | 31,0 kN |
| Materiale | Ghisa |
| Coppia di serraggio | 195 Nm |
| N. approvazione ECE | E1 55R-01 1595 |

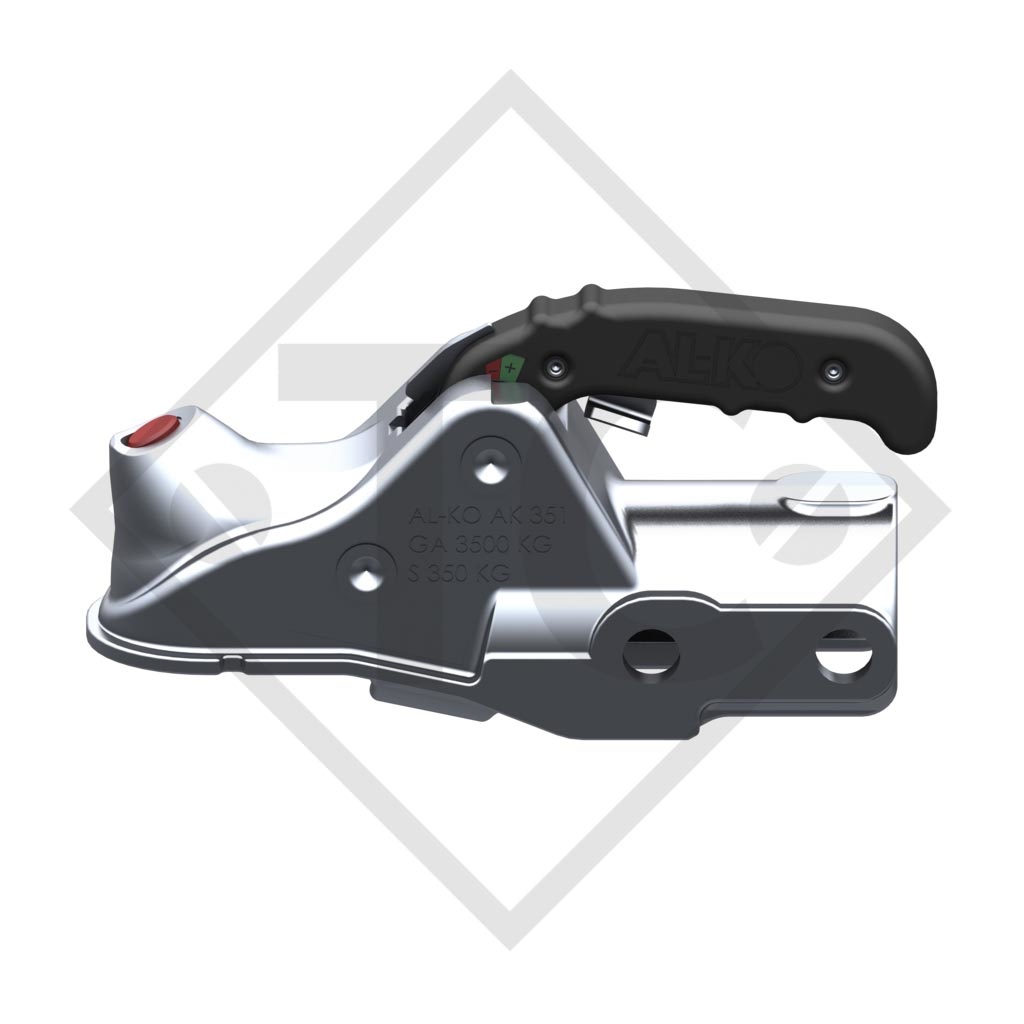

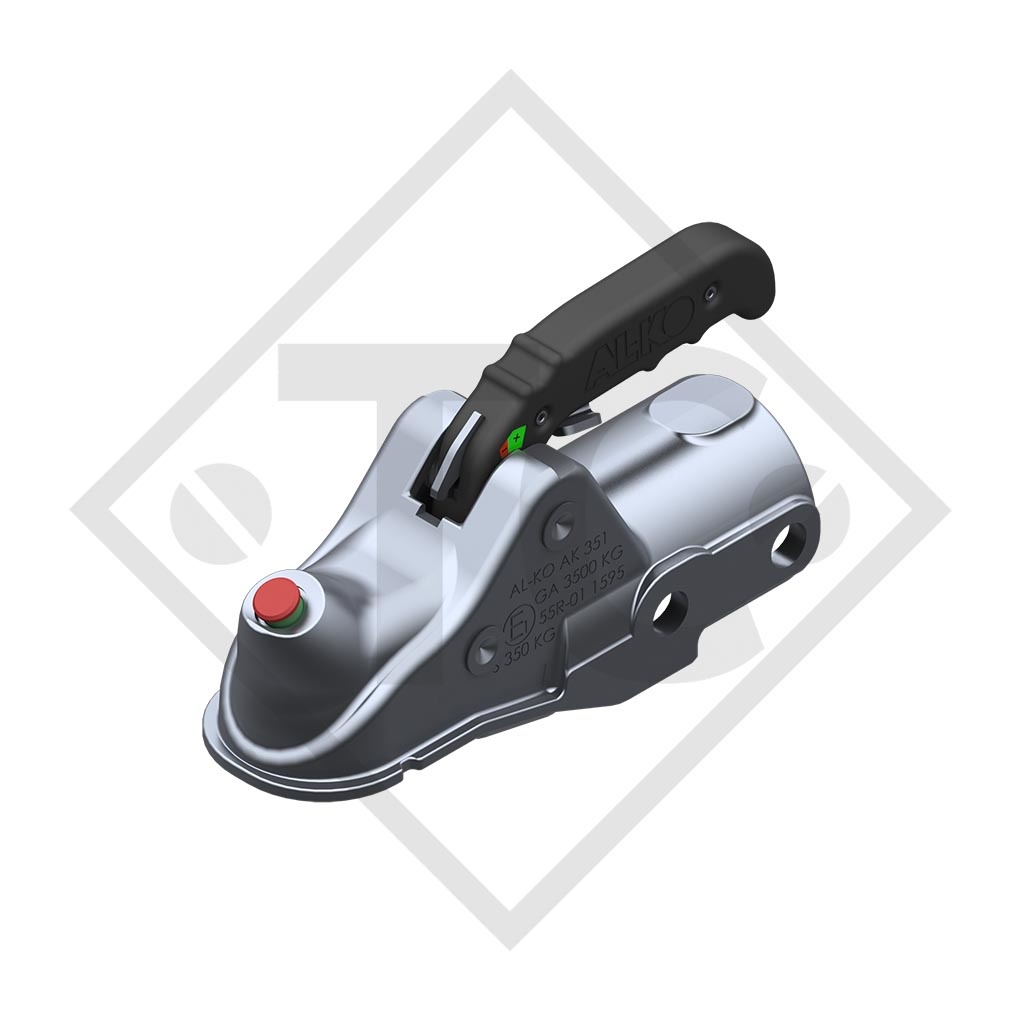

GIUNTO A SFERA AK 351
per rimorchio frenato fino a 3500kg
ACCOPPIAMENTO SICURO
1. Chiara posizione aperta
La maniglia è rivolta in obliquo verso l'alto e segnala all'utente: giunto non ancora bloccato!
1a. Copertura di protezione per l'accoppiamento sicuro
2. Chiara posizione chiusa
Il gancio del rimorchio dell'autovettura è inserito. Solo ora la maniglia assume la posizione orizzontale e segnala all'operatore: il giunto è bloccato!
3. Indicatore di usura
Informa sulle condizioni dell'accoppiamento del rimorchio e sul gancio di traino dell’au-tovettura.
4. Indicatore di sicurezza
Se il cilindro verde diventa visibile nello stato di accoppiamento, è chiaro che il giunto è stato montato correttamente sulla sfera del veicolo della motrice.
Istruzioni per l'uso originali
