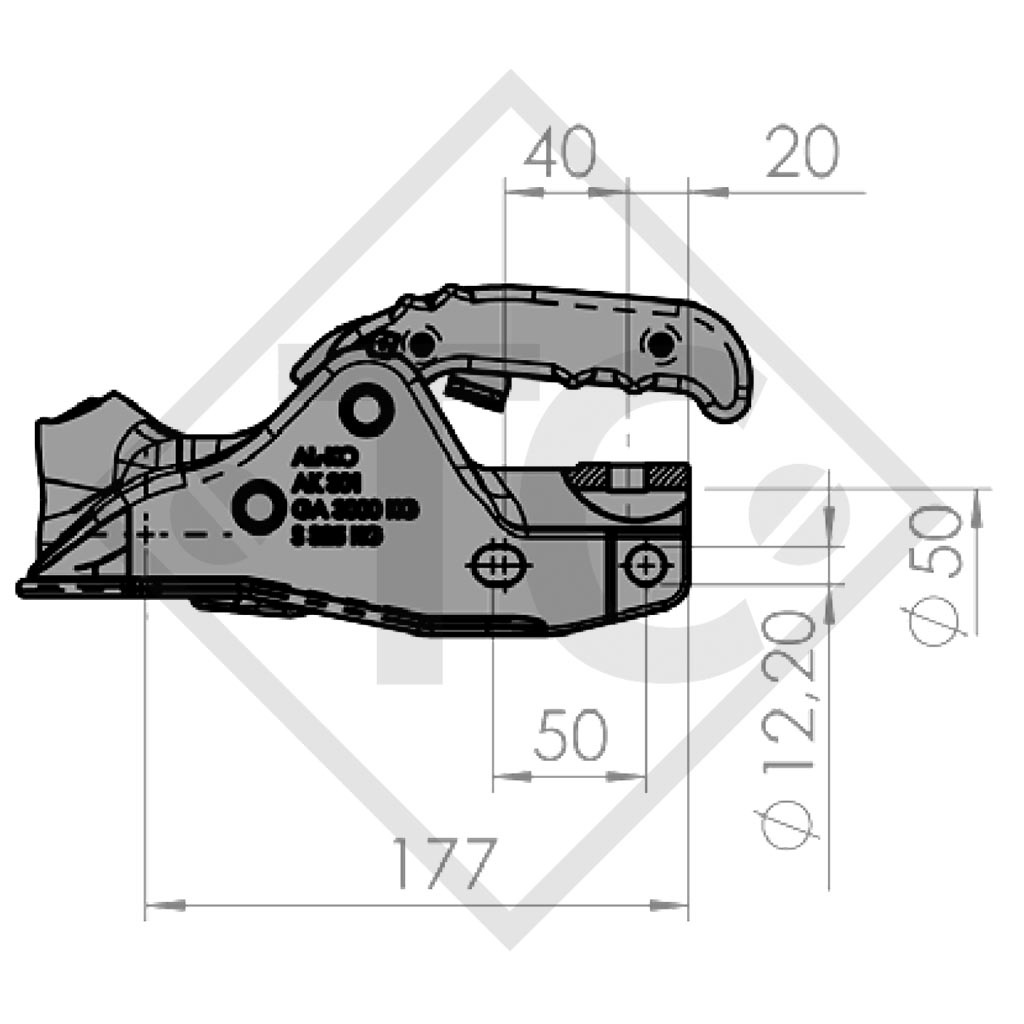

timone ⌀50mm tondo, fori (avvitamento) orizzontale + a croce 12.2mm, distanza fori orizzontale 50mm, a croce 40mm, portata massima ammessa 3000kg, carico d'appoggio 325kg, materiale ghisa. Per saperne di più...
| Barra / Cannotto di traino ⌀ | 50mm |
| Fori (avvitamento) | orizzontale + a croce 12,2mm |
| Distanza fori | orizzontale 50mm, a croce 40mm |
| Portata massima ammessa | 3000 kg |
| Carico d'appoggio |
325 kg |
| Valore D/Dc | 26,9 kN |
| Materiale | Ghisa |
| Coppia di serraggio | 75 Nm |
| N. approvazione ECE | E1 55R-01 1594 |

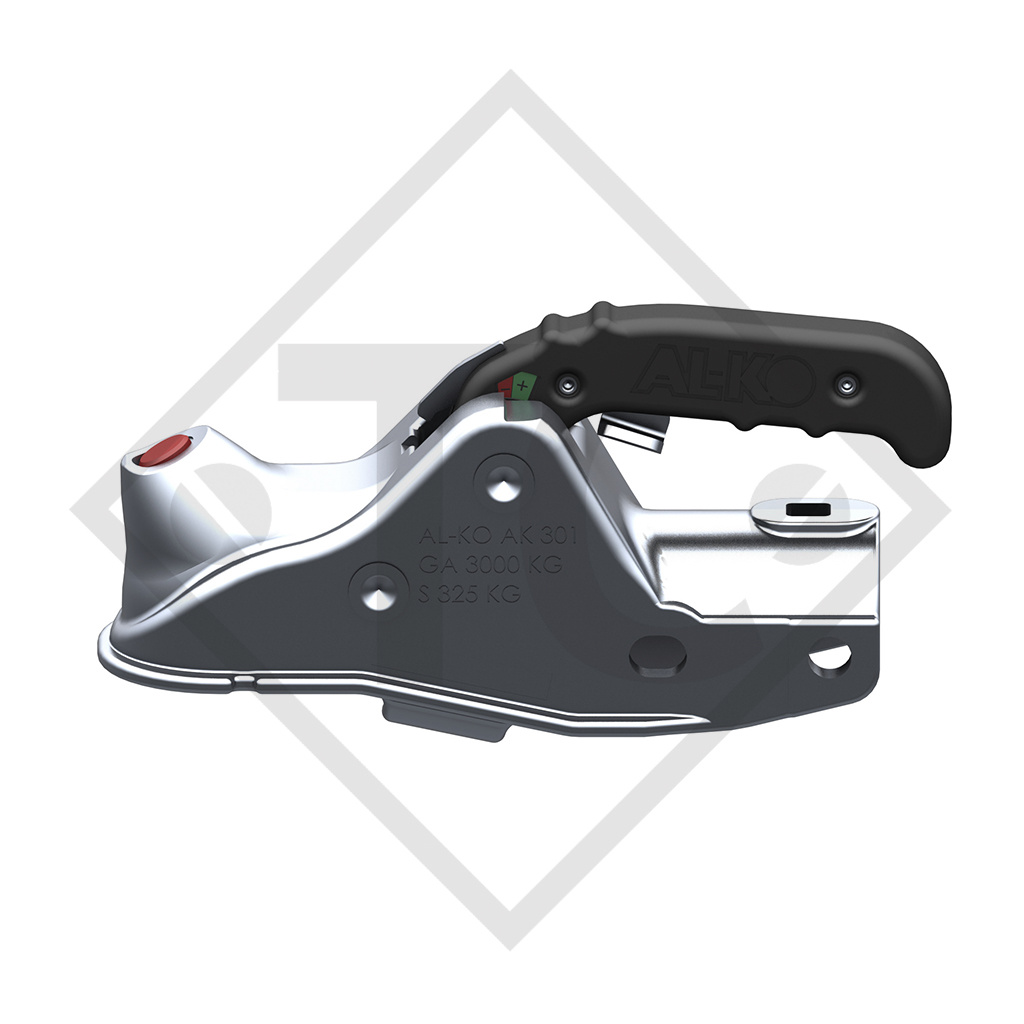

GIUNTO A SFERA AK 301
per rimorchio frenato fino a 3000kg
ACCOPPIAMENTO SICURO

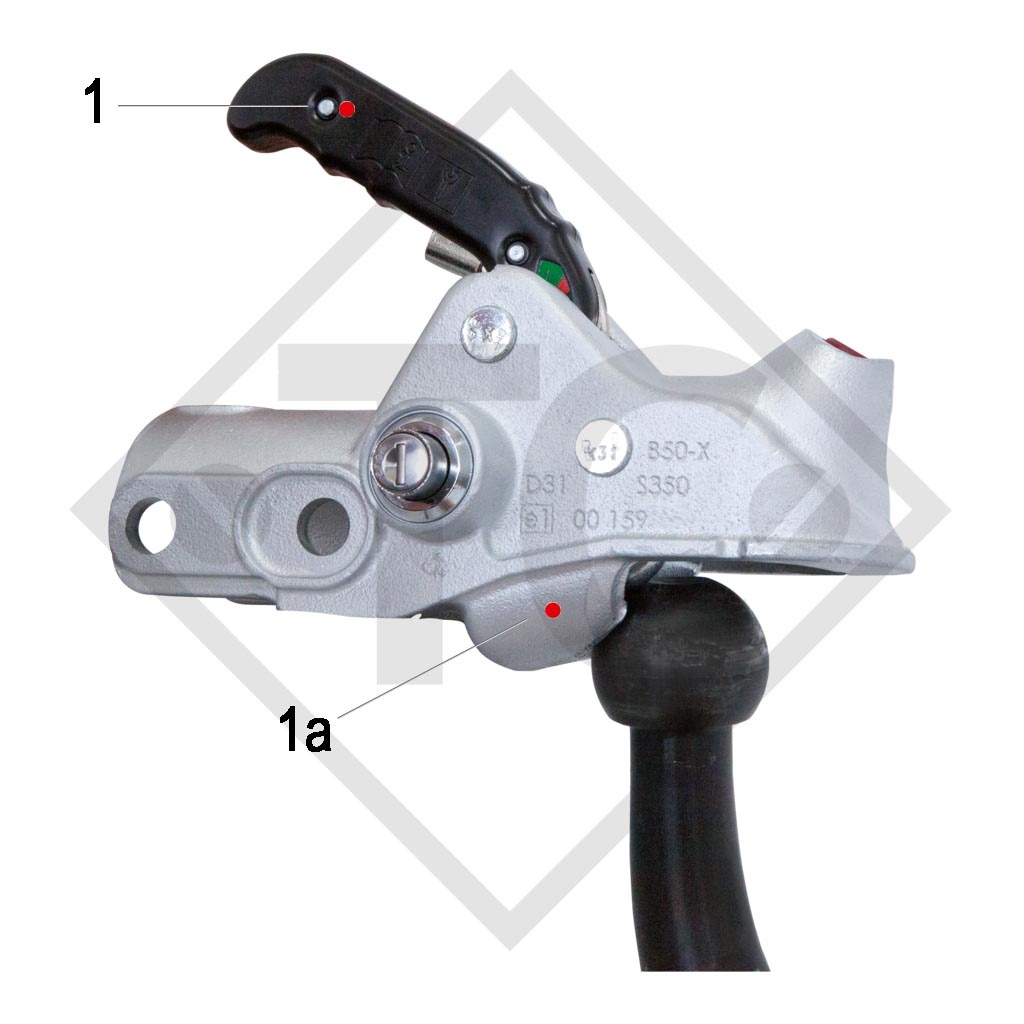

1. Chiara posizione aperta
La maniglia è rivolta in obliquo verso l'alto e segnala all'utente: giunto non ancora bloccato!
1a. Copertura di protezione per l'accoppiamento sicuro

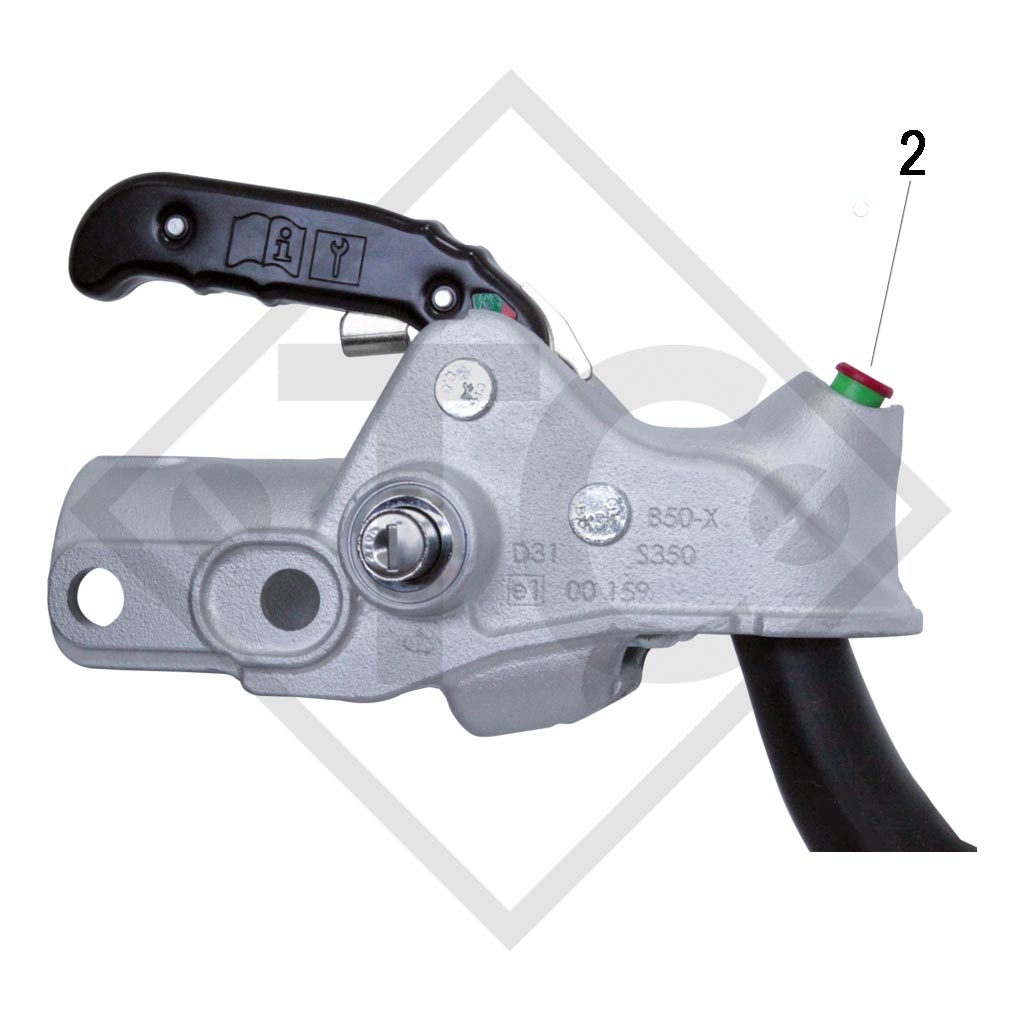

2. Chiara posizione chiusa
Il gancio del rimorchio dell'autovettura è inserito. Solo ora la maniglia assume la posizione orizzontale e segnala all'operatore: il giunto è bloccato!

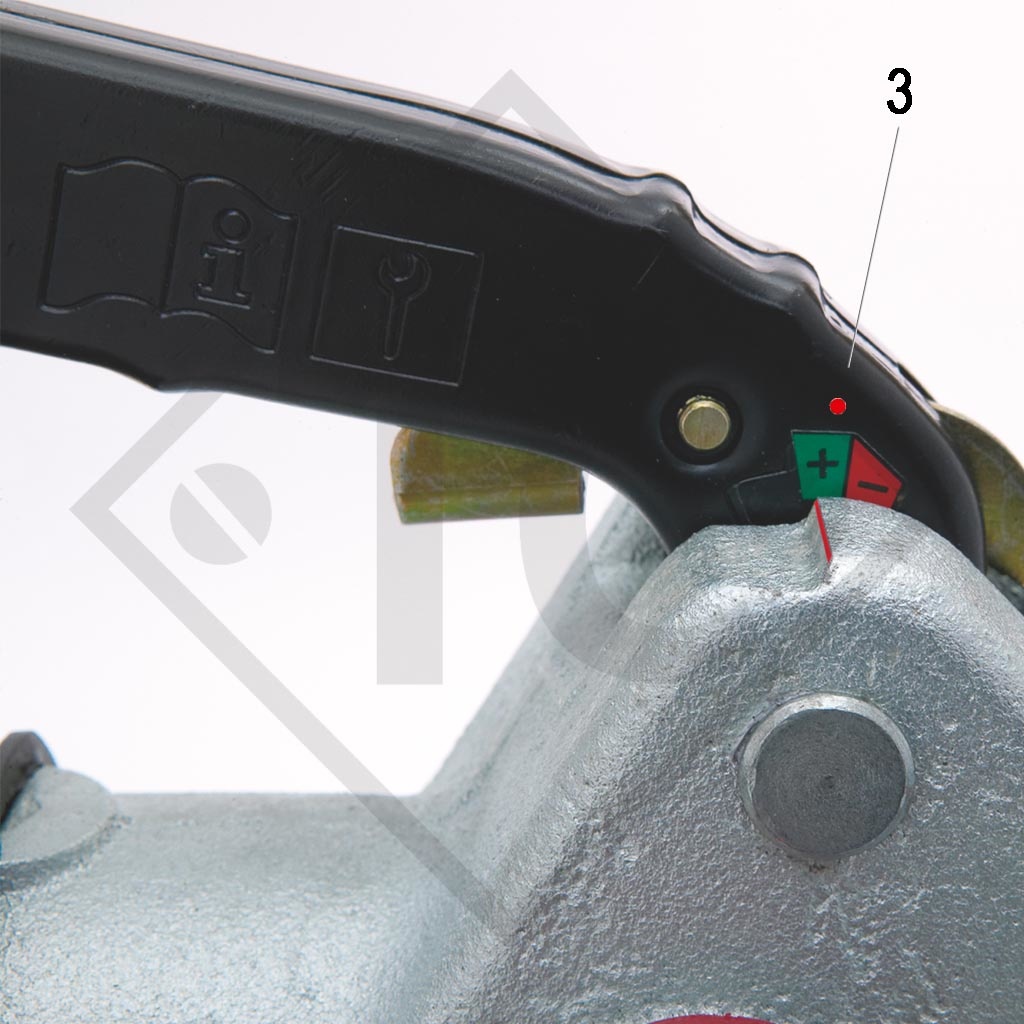

3. Indicatore di usura
Informa sulle condizioni dell'accoppiamento del rimorchio e sul gancio di traino dell’au-tovettura.

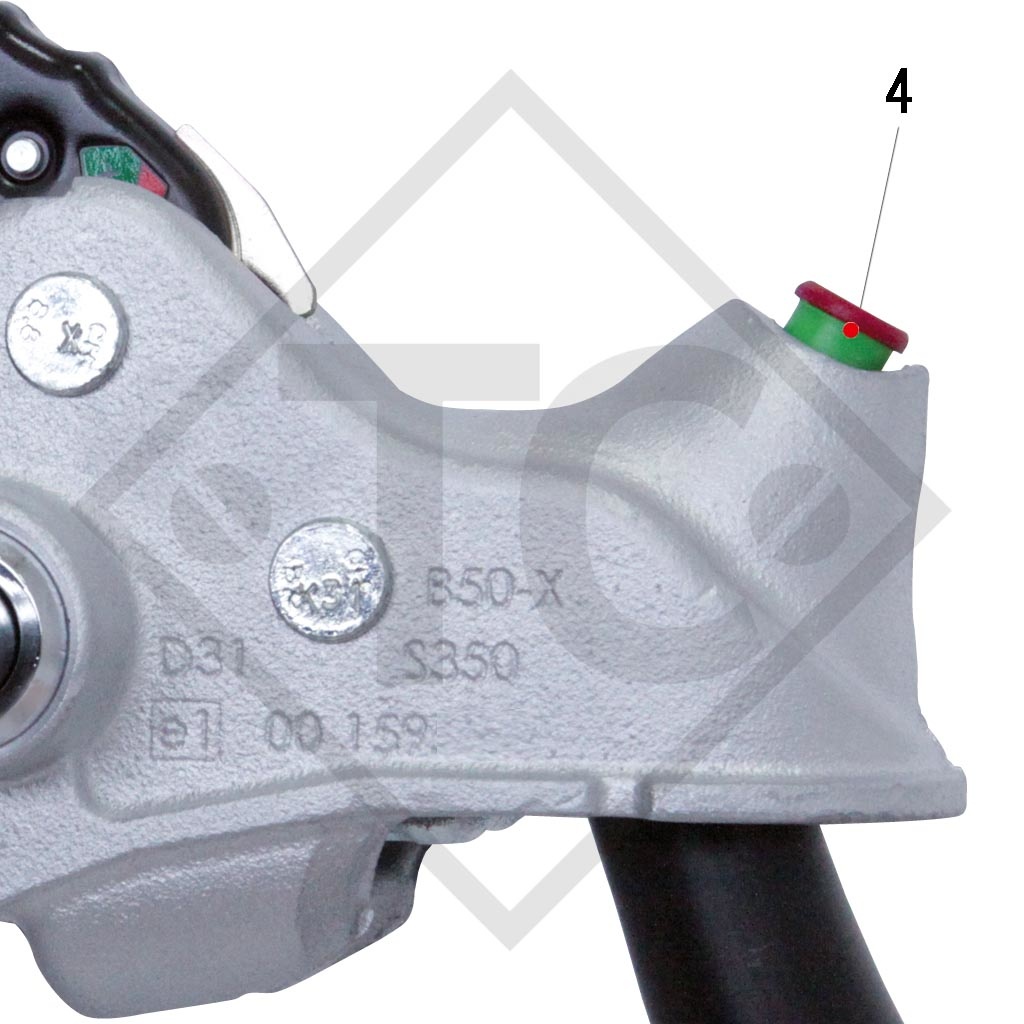

4. Indicatore di sicurezza
Se il cilindro verde diventa visibile nello stato di accoppiamento, è chiaro che il giunto è stato montato correttamente sulla sfera del veicolo della motrice.
Istruzioni per l'uso originali
