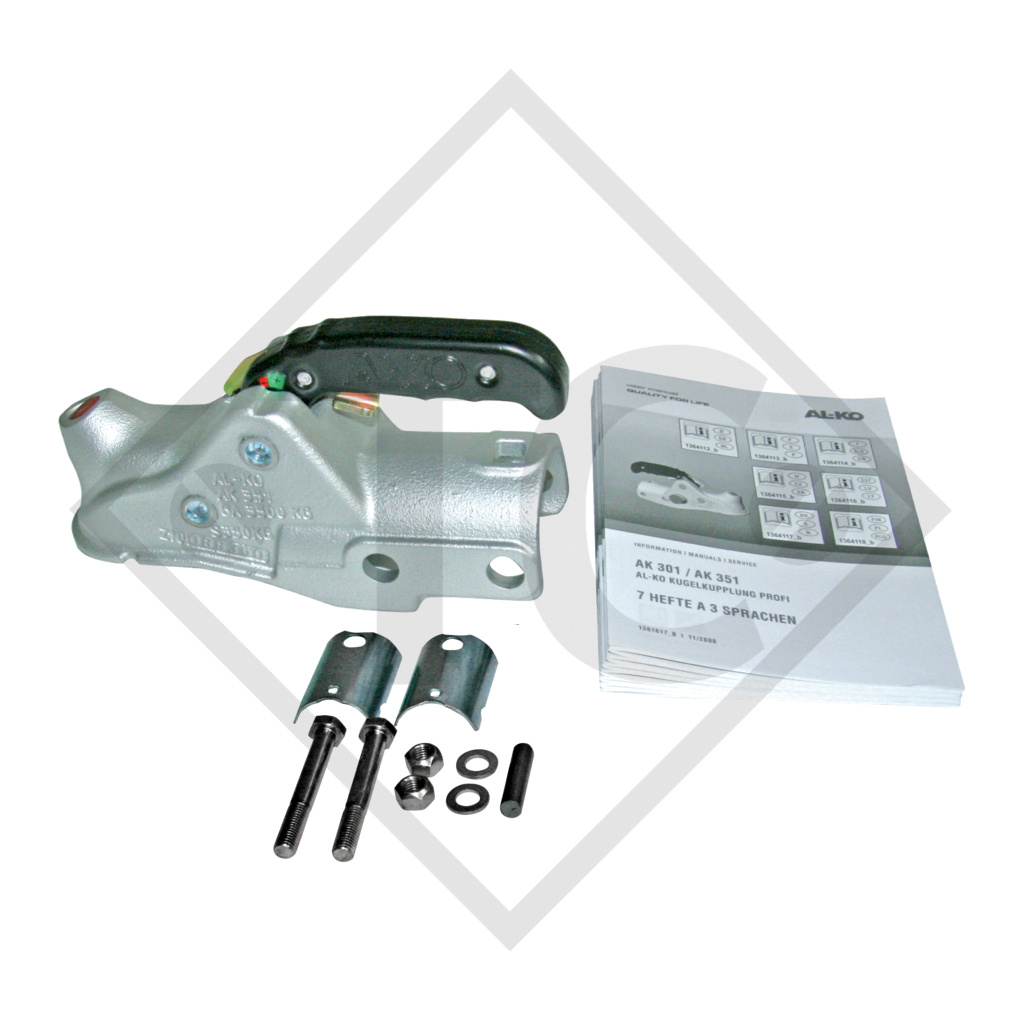

Home / Giunto a sfera AK 351 con distanziale ø50mm con materiale di fissaggio per rimorchio frenato

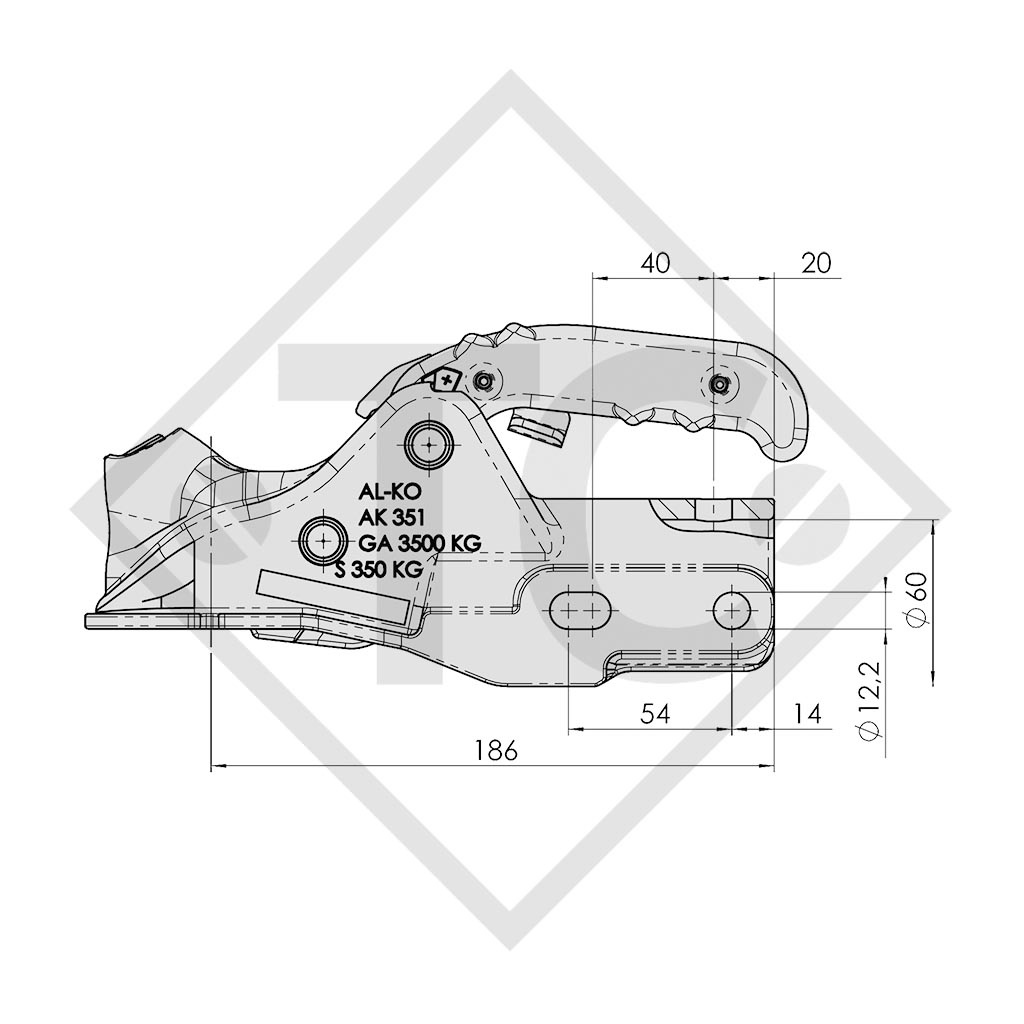

timone ⌀50/60mm tondo, fori (avvitamento) orizzontale + a croce 12.2mm, distanza fori orizzontale 54mm e a croce 40mm, portata massima ammessa 3500kg, carico d'appoggio 350kg, materiale ghisa. Per saperne di più...
| Barra / Cannotto di traino ⌀ | 60mm |
| Fori (avvitamento) | orizzontale + a croce 12,2mm |
| Distanza fori | orizzontale 54mm, a croce 40mm |
| Portata massima ammessa | 3500 kg |
| Carico d'appoggio |
350 kg |
| Valore D/Dc | 31,0 kN |
| Materiale | Ghisa |
| Coppia di serraggio | 195 Nm |
| N. approvazione ECE | E1 55R-01 1595 |
GIUNTO A SFERA AK 351
per rimorchio frenato fino a 3500kg
ACCOPPIAMENTO SICURO
1. Chiara posizione aperta
La maniglia è rivolta in obliquo verso l'alto e segnala all'utente: giunto non ancora bloccato!
1a. Copertura di protezione per l'accoppiamento sicuro
2. Chiara posizione chiusa
Il gancio del rimorchio dell'autovettura è inserito. Solo ora la maniglia assume la posizione orizzontale e segnala all'operatore: il giunto è bloccato!
3. Indicatore di usura
Informa sulle condizioni dell'accoppiamento del rimorchio e sul gancio di traino dell’au-tovettura.
4. Indicatore di sicurezza
Se il cilindro verde diventa visibile nello stato di accoppiamento, è chiaro che il giunto è stato montato correttamente sulla sfera del veicolo della motrice.
Istruzioni per l'uso originali
Scarica comodamente la pagina del catalogo in PDF qui.
Potete immettere il codice articolo dal catalogo anche come termine di ricerca nel nostro Shop.
