timone ⌀50mm tondo, fori (avvitamento) orizzontale + a croce 12mm, distanza fori orizzontale 47-54mm, a croce 40mm, portata massima ammessa 1600kg, carico d'appoggio 120kg, materiale acciaio. Per saperne di più...
| Barra / Cannotto di traino ⌀ | 50mm |
| Fori (avvitamento) | orizzontale + a croce 12mm |
| Distanza fori | orizzontale 47-54mm, a croce 40mm |
| Portata massima ammessa | 1600 kg |
| Carico d'appoggio |
120 kg |
| Valore D/Dc | 14,95 kN |
| Materiale | acciaio |
| Coppia di serraggio | 75 Nm |
| N. approvazione ECE | E1 55R-01 2671 |
GIUNTO A SFERA AK 161
per rimorchio frenato fino a 1600kg

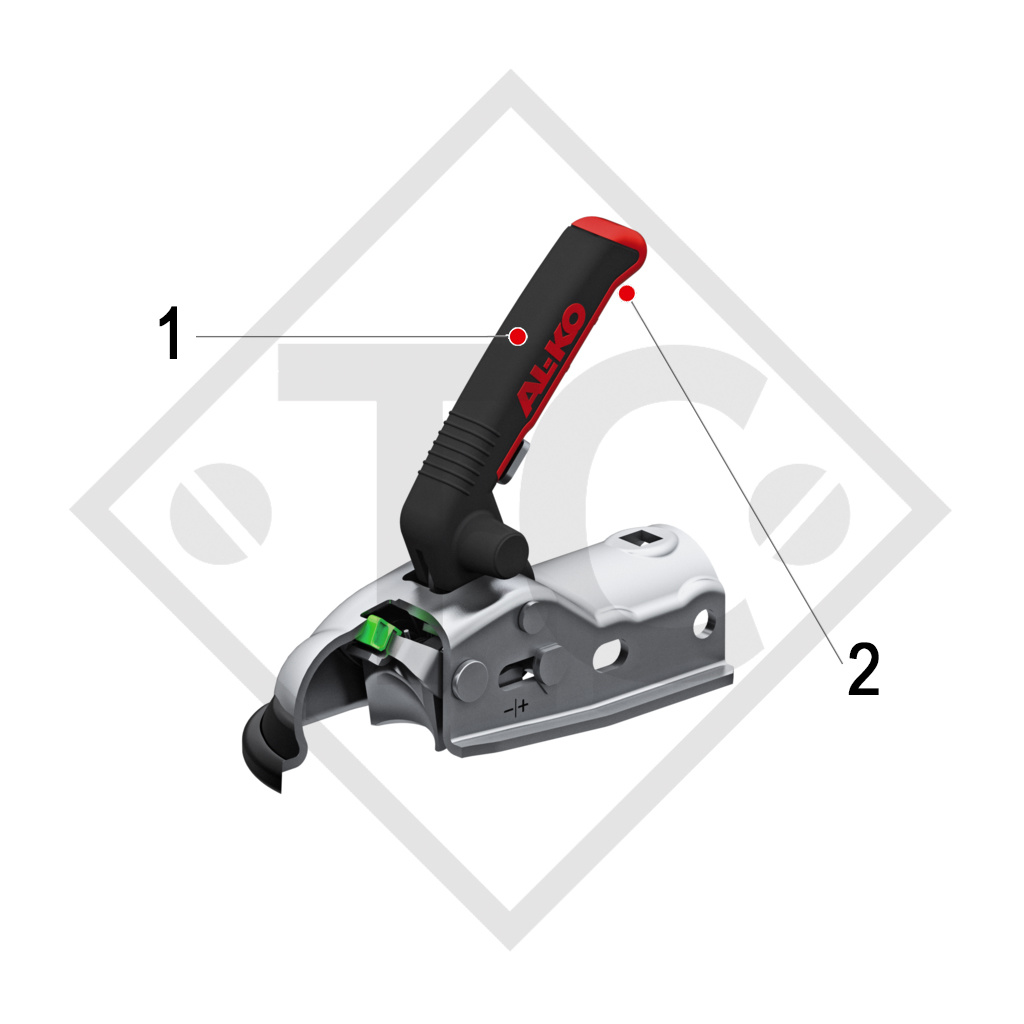

1. SICUREZZA IN PIÙ 1
Posizione: aperto
La maniglia è rivolta in obliquo verso l'alto e segnala all'utente che è aperta.
2. MANIGLIA SOFT TOUCH
Nella zona rossa della maniglia viene utilizzata una mescola di gomma morbida e quindi aderente. Inoltre, il nasetto all'estre-mità della maniglia funge da sicura antiscivolo.

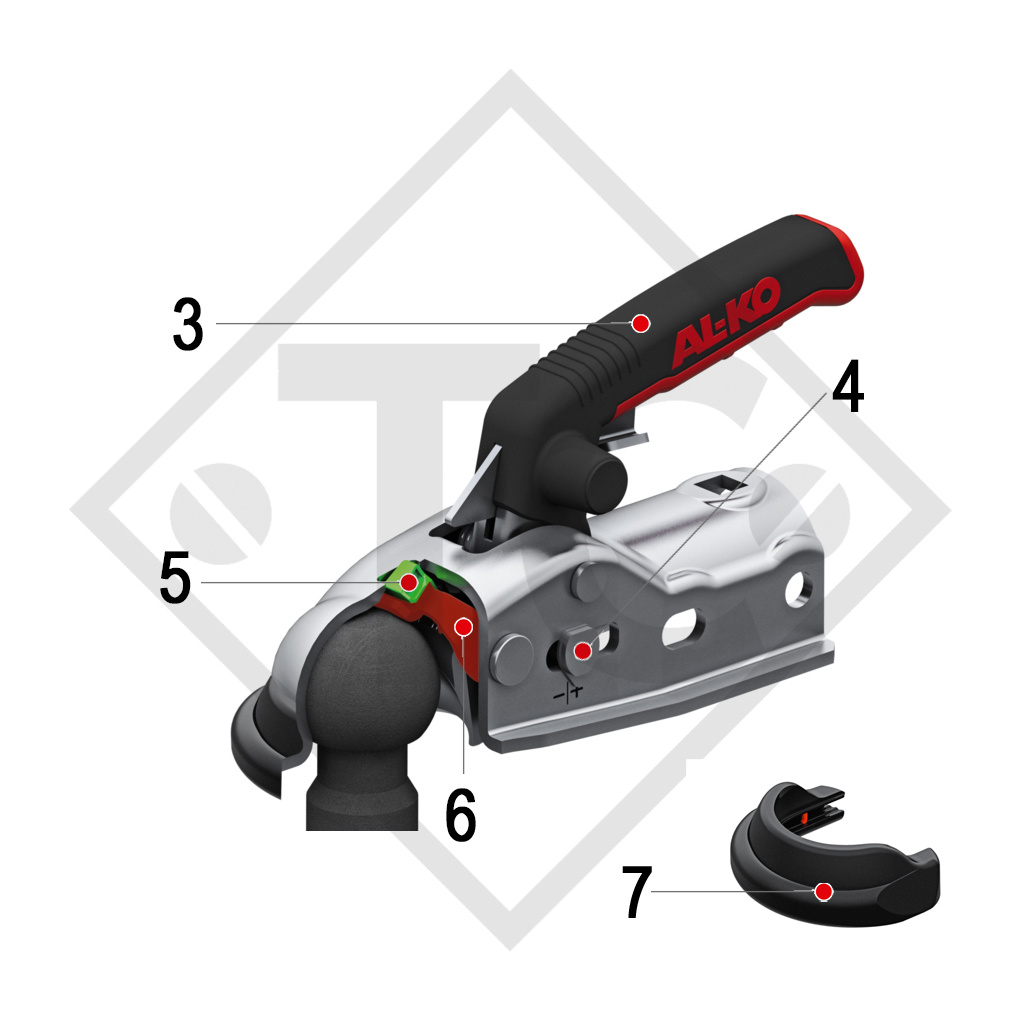

3. SICUREZZA IN PIÙ 2
Posizione: chiuso
La sfera dell'autovettura è inserita e ha sbloccato la leva di sicurezza. Solo ora la maniglia assume la posizione orizzontale e segnala all'opera-tore che è stata stabilita una connes-sione sicura.
4. INDICATORE DI USURA
Fintanto che la tacca si trova nella zona positiva, il gancio di traino è corretto.
5. SICUREZZA IN PIÙ 3
Indicazione del corretto accoppiamento
Nella posizione chiusa, l'indicatore di sicurezza verde viene ulteriormente spinto dal giunto a sfera dell'autovet-tura e quindi diventa visibile. Segnala nuovamente all'operatore che il rimorchio è collegato in modo sicuro all'autovettura. Viene quindi evitata una chiusura apparente. La guida può iniziare.
6. Leva di sicurezza per un accoppiamento senza errori
7. SOFTDOCK DI SERIE
Protezione contro i graffi
Protezione parastinchi

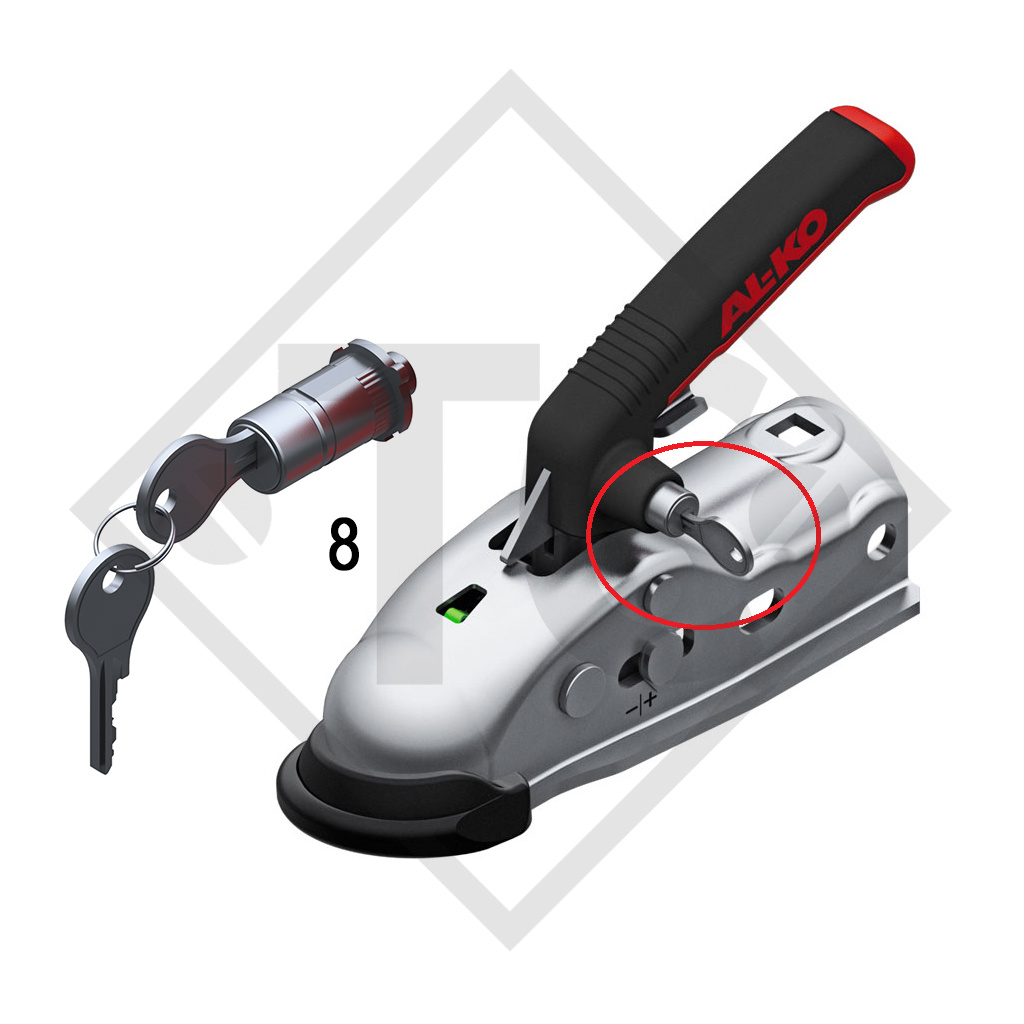

8. ACCESSORIO OPZIONALE SERRATURA A PRESSIONE (non in fornitura)
Protezione efficace contro manomissione rapida in stato collegato e scollegato.

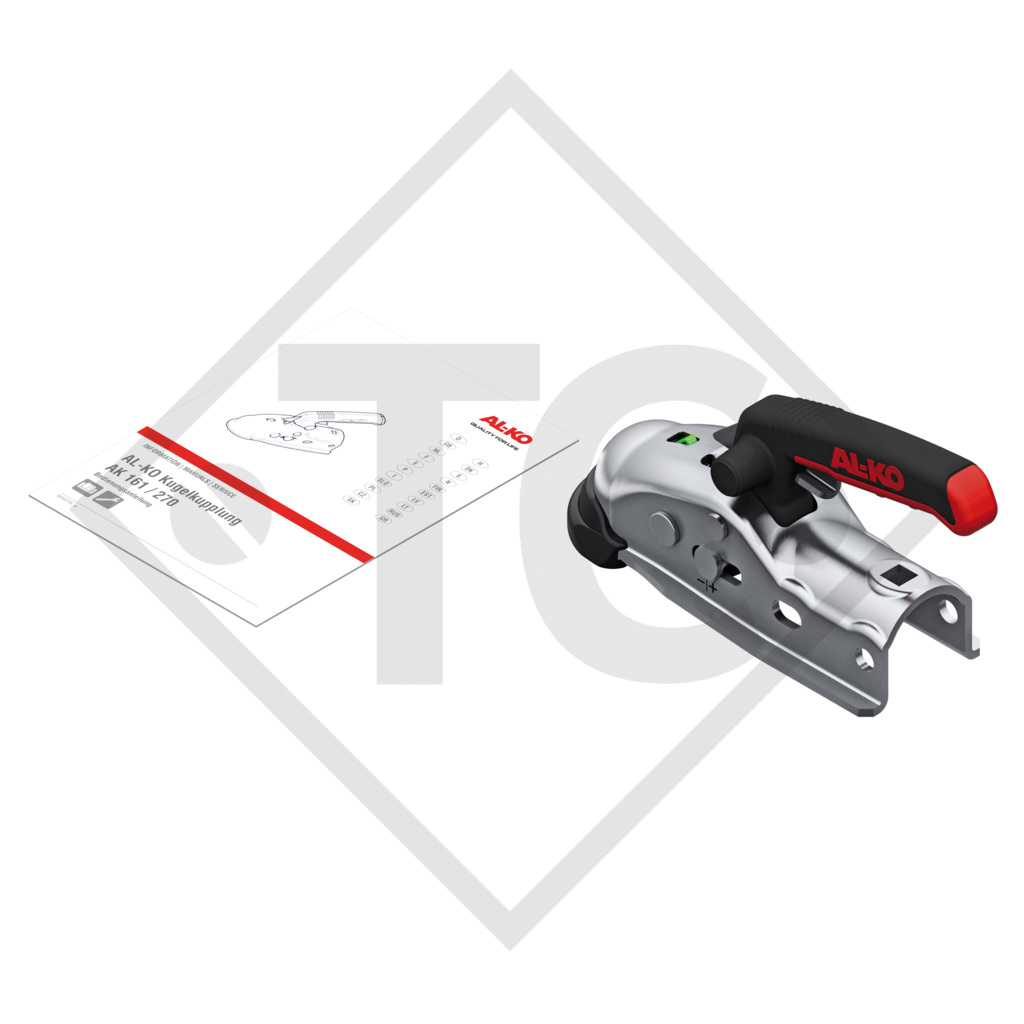

Istruzioni per l'uso originali
Scarica comodamente la pagina del catalogo in PDF qui.
