Home / Giunto a sfera AK 160 A / AK161 Compact per rimorchio frenato
timone ⌀35mm, fori (avvitamento) orizzontale 12mm, distanza fori orizzontale 54mm, portata massima ammessa 1600kg, carico d'appoggio 120kg, materiale acciaio. Per saperne di più...
NOTA IMPORTANTE: Questo articolo non è più disponibile.

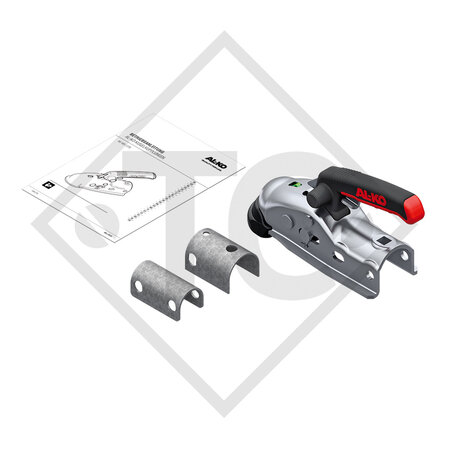

In alternativa, l'articolo 1730218 viene consegnato automaticamente. Questo articolo ha le stesse caratteristiche.

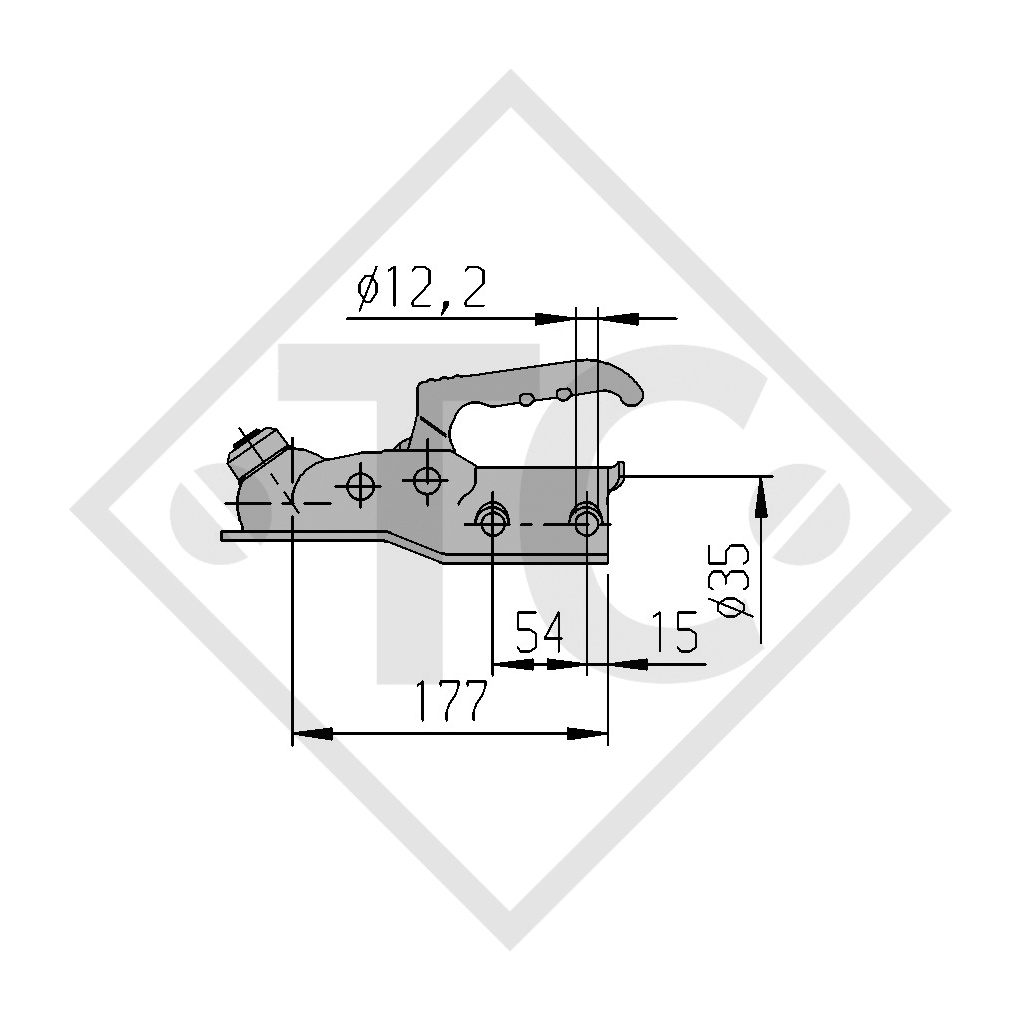

| Barra / Cannotto di traino ⌀ | 35mm |
| Fori (avvitamento) | orizzontale 12mm |
| Distanza fori | 54mm |
| Portata massima ammessa | 1600 kg |
| Carico d'appoggio |
120 kg |
| Valore D/Dc | 14,95 kN |
| Materiale | acciaio |
| Coppia di serraggio | 86 Nm |
| N. approvazione CE / ECE | e1 00-0159 / E1 55R-01 0159 |

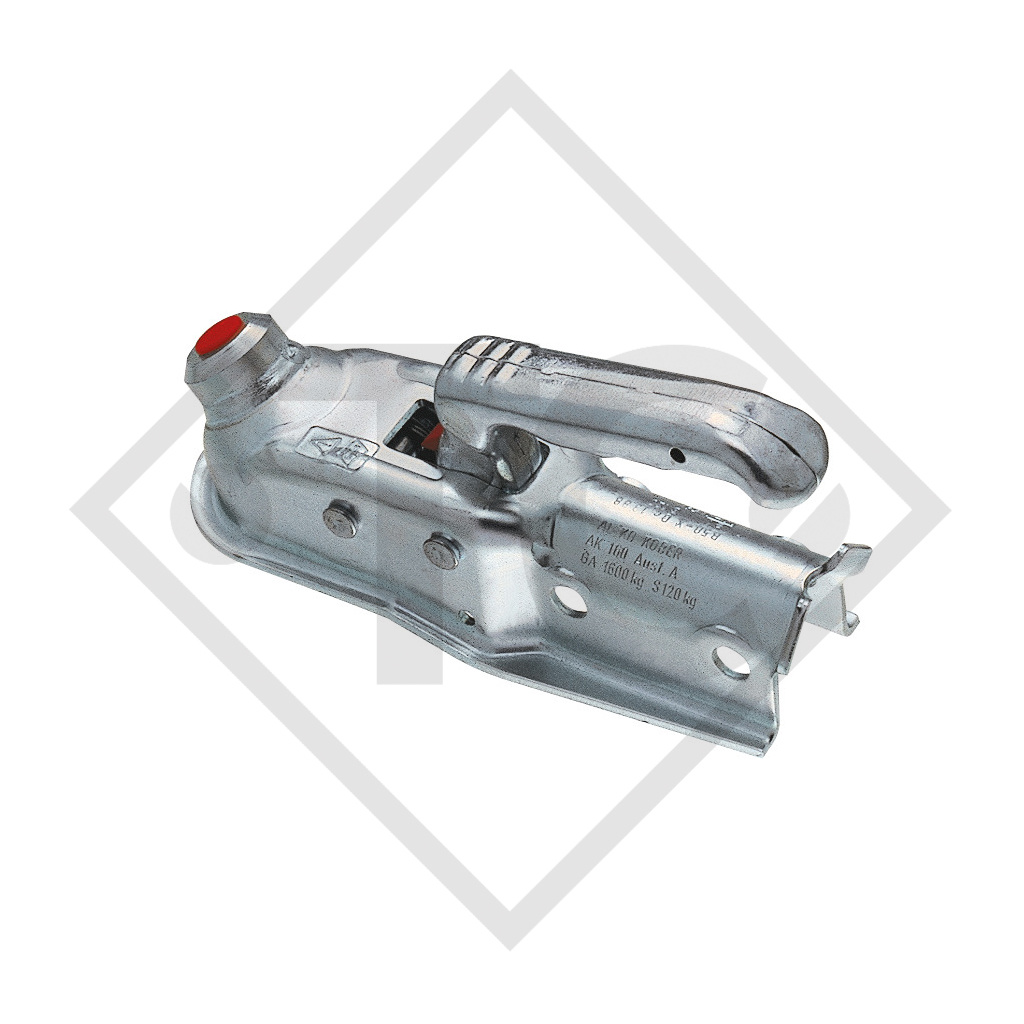

Giunti a sfera COMPACT
per rimorchio frenato fino a 1600kg
Tecnologia
La massima sicurezza con i nostri giunti a sfera!
Ergonomia
La maniglia è conforme alle normative più recenti e la sua forma appiattita consente di aprire agevolmente i portelloni anche di veicoli con bordi di carico molto bassi.

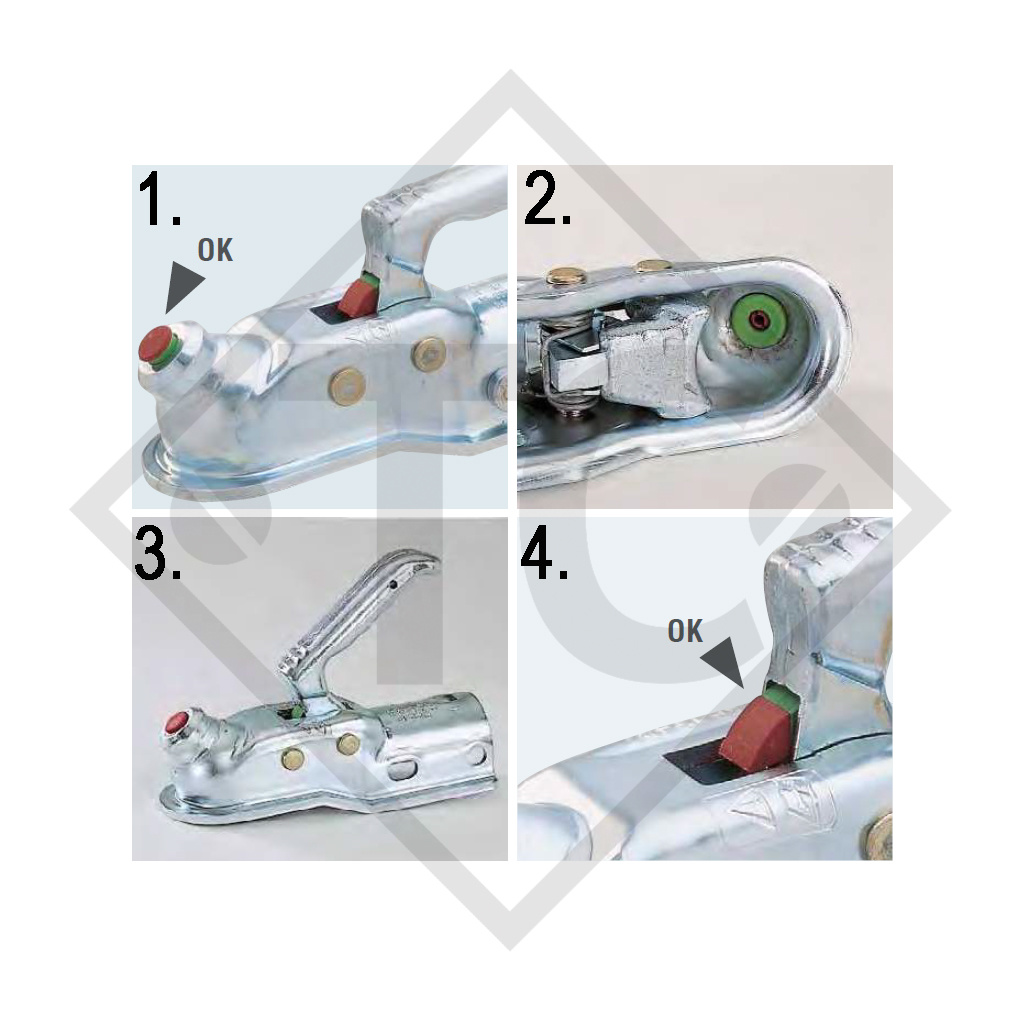

1. Aggancio corretto / Indicatore di sicurezza
Se in condizione di accop-piamento il cilindro verde è visibile, il giunto è stato corret-tamente applicato sulla sfera del veicolo di traino.
2. Calotta sferica bloccata / Doppia sicurezza
In condizione di accoppiamen-to e durante la marcia il giunto viene mantenuto agganciato sulla sfera tramite un meccani-smo a doppia sicurezza.
3. Unica posizione di apertura / Posizione di apertura della maniglia
Se il giunto non è ancora stato applicato sulla sfera del veicolo di traino, la maniglia rimane aperta in questa posizione.
4. Usura entro i limiti / Indicatore di usura
Un indicatore aggiuntivo sulla maniglia mostra il livello di usura della sfera del veicolo di traino o del giunto del rimorchio.
Dotazione
Giunto a sfera per rimorchi frenati
Giunto sfuso senza relativo materiale di fissaggio con istruzioni per l'uso.
Trattamento superficie
Zincatura del giunto

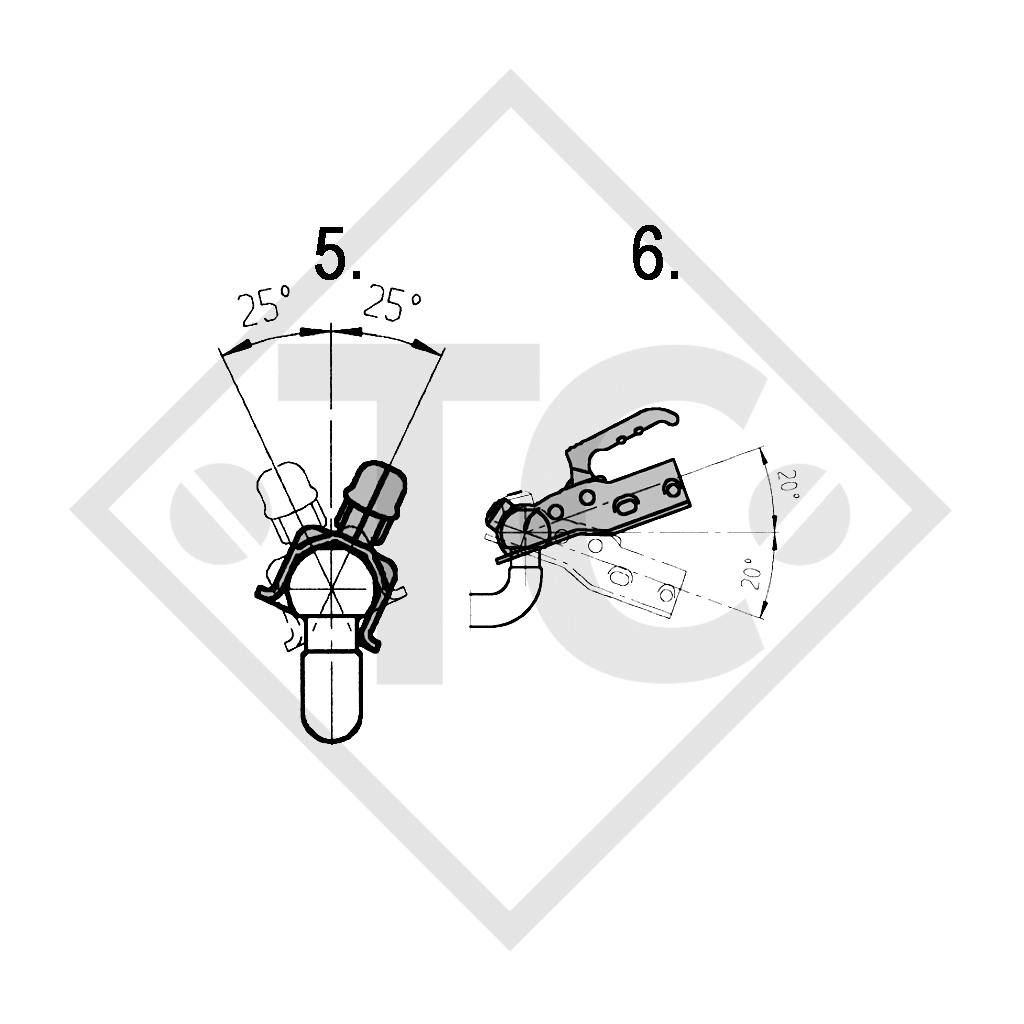

Angoli di oscillazione ammessi dei giunti a sfera
Attenzione: al superamento di questi angoli i componenti vengono sovraccaricati e non è più garantito il corretto funzionamento.
5. Angolo verticale +-25°
6. Angolo orizzontale +-20°
§ Omologazione del dispositivo
Tutti i giunti sono approvati CE e possono essere convertiti o installati in un secondo momento, a condizione che posizione di montaggio tra giunto vecchio e nuovo e portata coincidano.
Di norma nel libretto di circolazione non è specificato il tipo di giunto montato, quindi non è necessario registrare il giunto nuovo.
Talvolta invece il tipo di giunto vecchio è documentato.
In questo caso il montaggio del nuovo giunto deve essere testato da un perito ufficialmente riconosciuto e registrato.
Istruzioni per l'uso originali
Scarica comodamente la pagina del catalogo in PDF qui.
Potete immettere il codice articolo dal catalogo anche come termine di ricerca nel nostro Shop.
