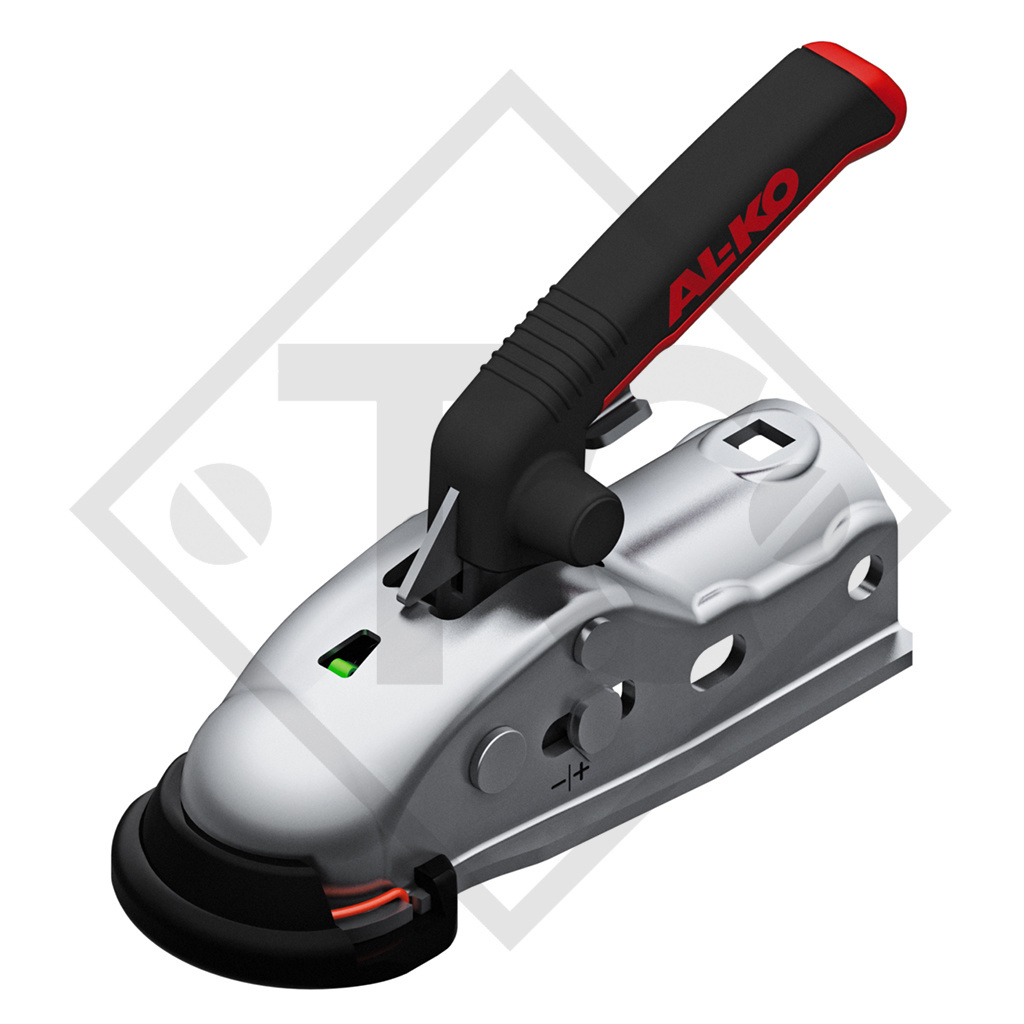

AL-KO Giunto a sfera AK 161/B con Soft-Dock, materiale di fissaggio per rimorchio frenato

GIUNTO A SFERA AK 161
per rimorchio frenato fino a 1600kg

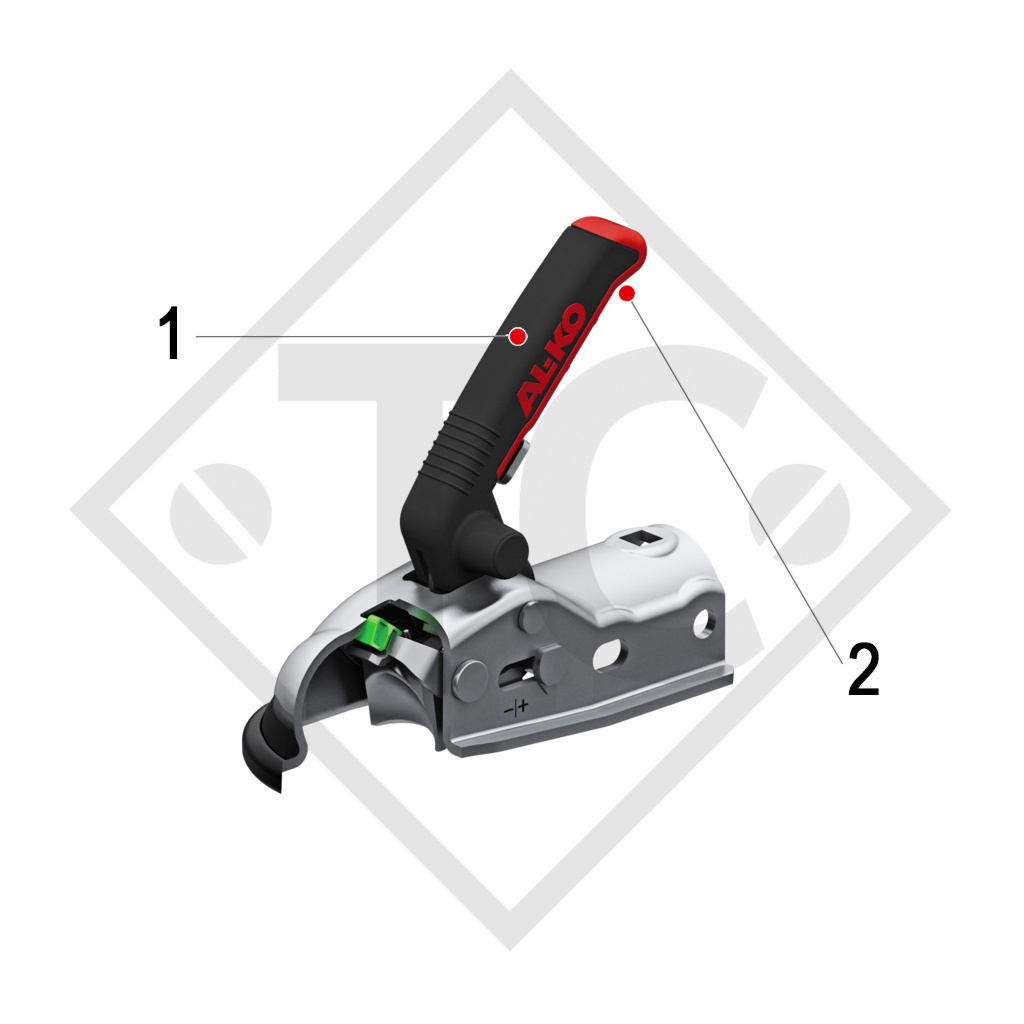

1. SICUREZZA IN PIÙ 1
Posizione: aperto
La maniglia è rivolta in obliquo verso l'alto e segnala all'utente che è aperta.

2. MANIGLIA SOFT TOUCH
Nella zona rossa della maniglia viene utilizzata una mescola di gomma morbida e quindi aderente. Inoltre, il nasetto all'estre-mità della maniglia funge da sicura antiscivolo.

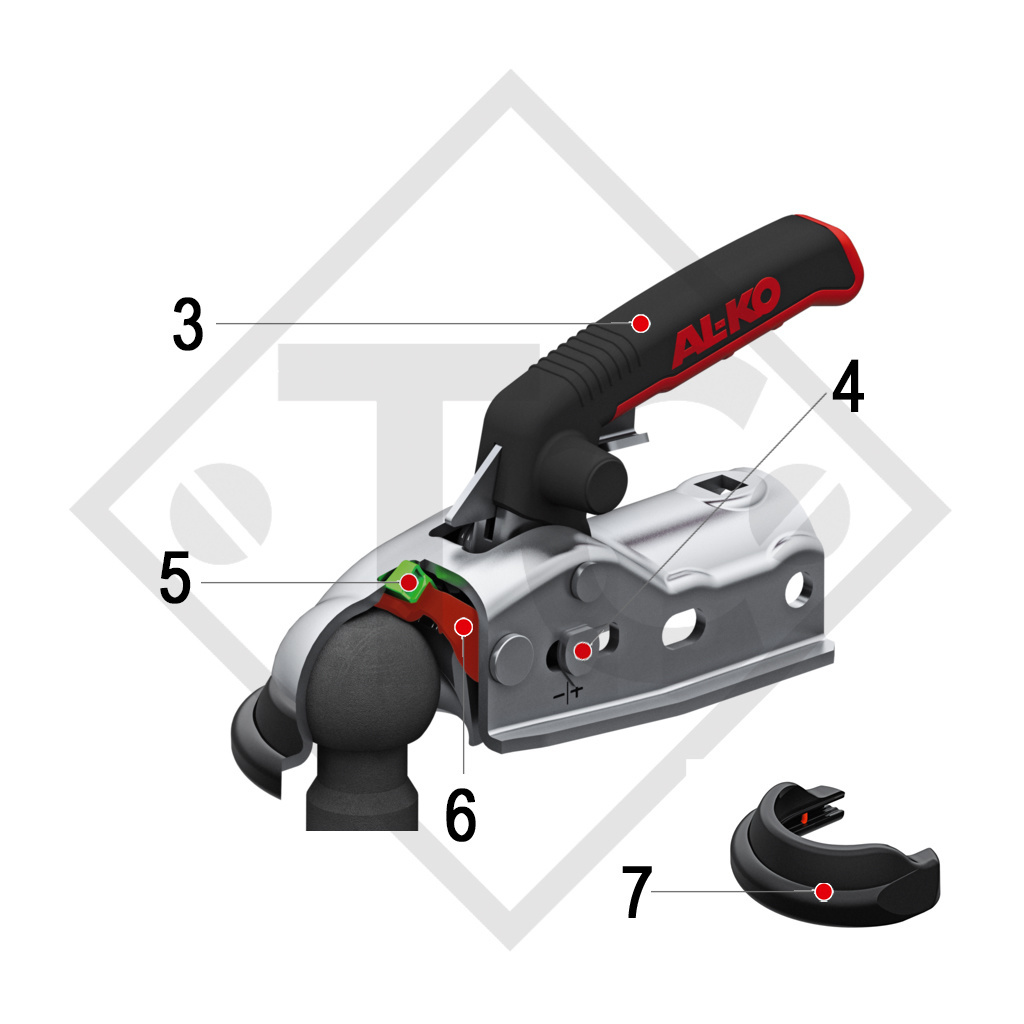

3. SICUREZZA IN PIÙ 2
Posizione: chiuso
La sfera dell'autovettura è inserita e ha sbloccato la leva di sicurezza. Solo ora la maniglia assume la posizione orizzontale e segnala all'opera-tore che è stata stabilita una connes-sione sicura.

4. INDICATORE DI USURA
Fintanto che la tacca si trova nella zona positiva, il gancio di traino è corretto.

5. SICUREZZA IN PIÙ 3
Indicazione del corretto accoppiamento
Nella posizione chiusa, l'indicatore di sicurezza verde viene ulteriormente spinto dal giunto a sfera dell'autovet-tura e quindi diventa visibile. Segnala nuovamente all'operatore che il rimorchio è collegato in modo sicuro all'autovettura. Viene quindi evitata una chiusura apparente. La guida può iniziare.

6. Leva di sicurezza per un accoppiamento senza errori

7. SOFTDOCK DI SERIE
Protezione contro i graffi
Protezione parastinchi

8. ACCESSORIO OPZIONALE SERRATURA A PRESSIONE (non in fornitura)
Protezione efficace contro manomissione rapida in stato collegato e scollegato.

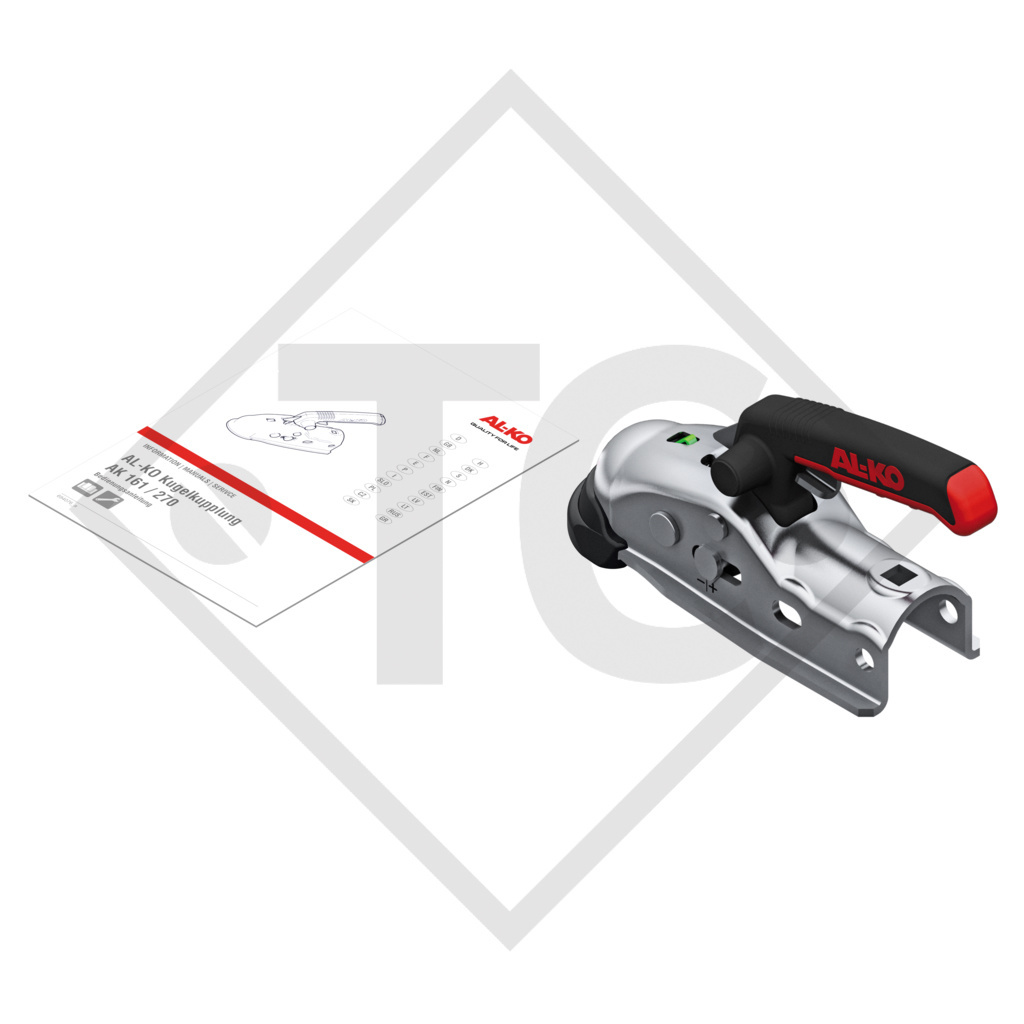

Istruzioni per l'uso originali
