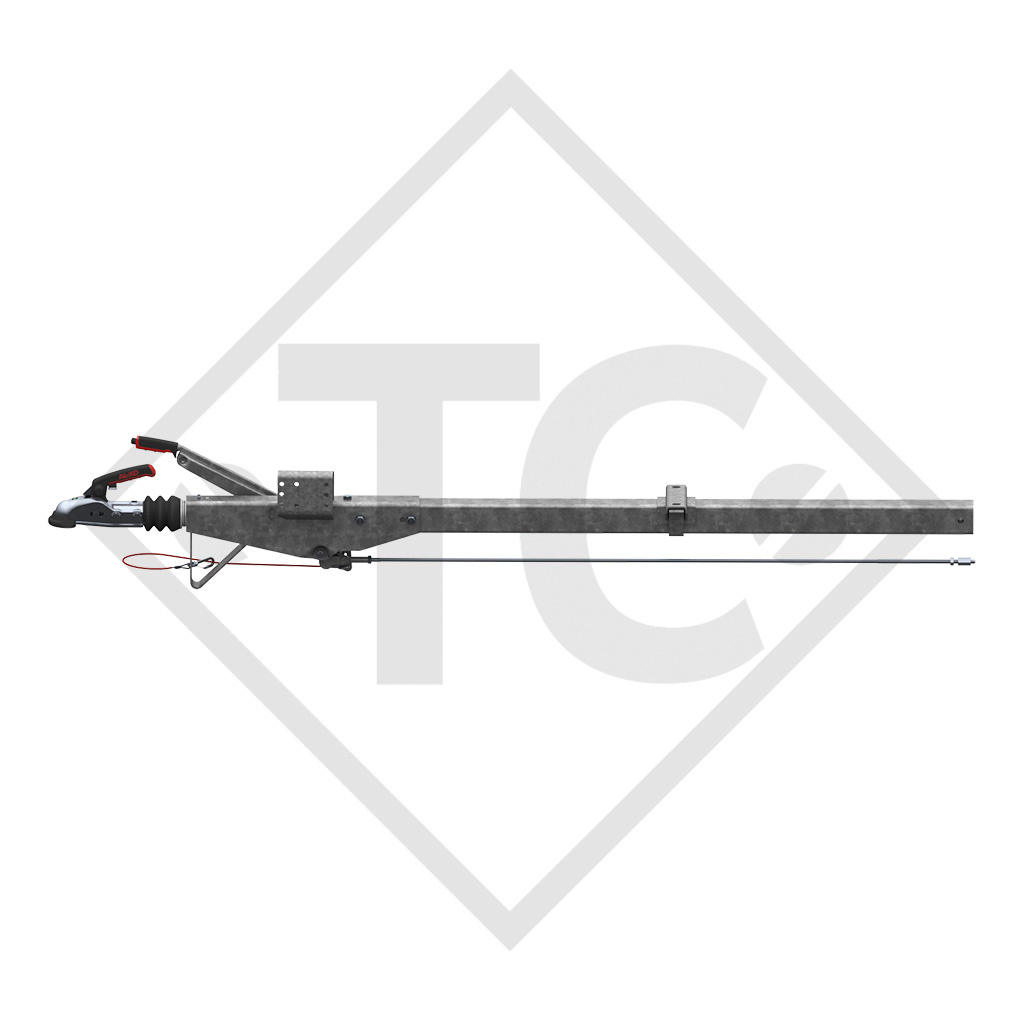

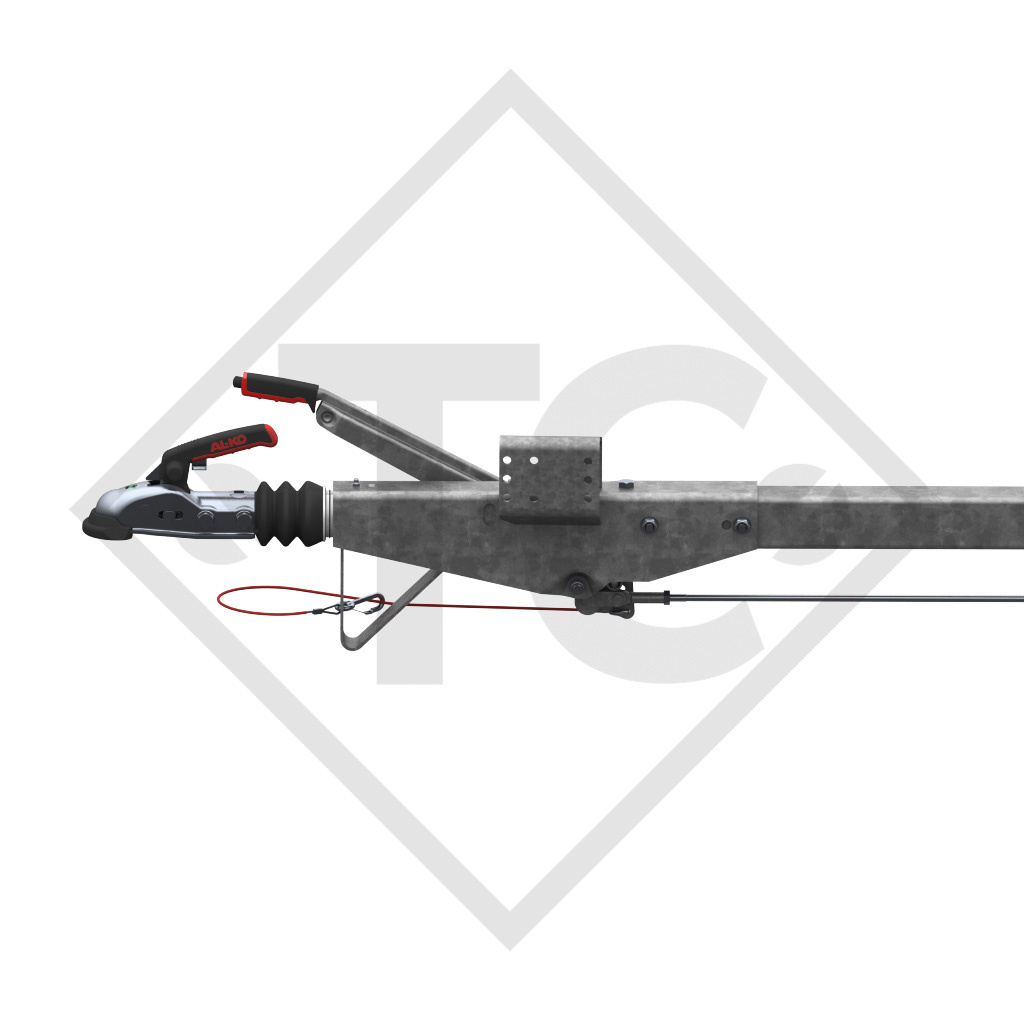

Home / Freno a repulsione quadro tipo 161 S - R16 vers. A con timone diritto 950 - 1600kg
lunghezza totale A 2607mm, lunghezza timone C 1940mm, timone 70x70x4mm, carico d'appoggio cons. 100kg, con giunto a sfera AK 161, per freno ruota 1637 / 2051. Per saperne di più...
Cod. art. 20062008

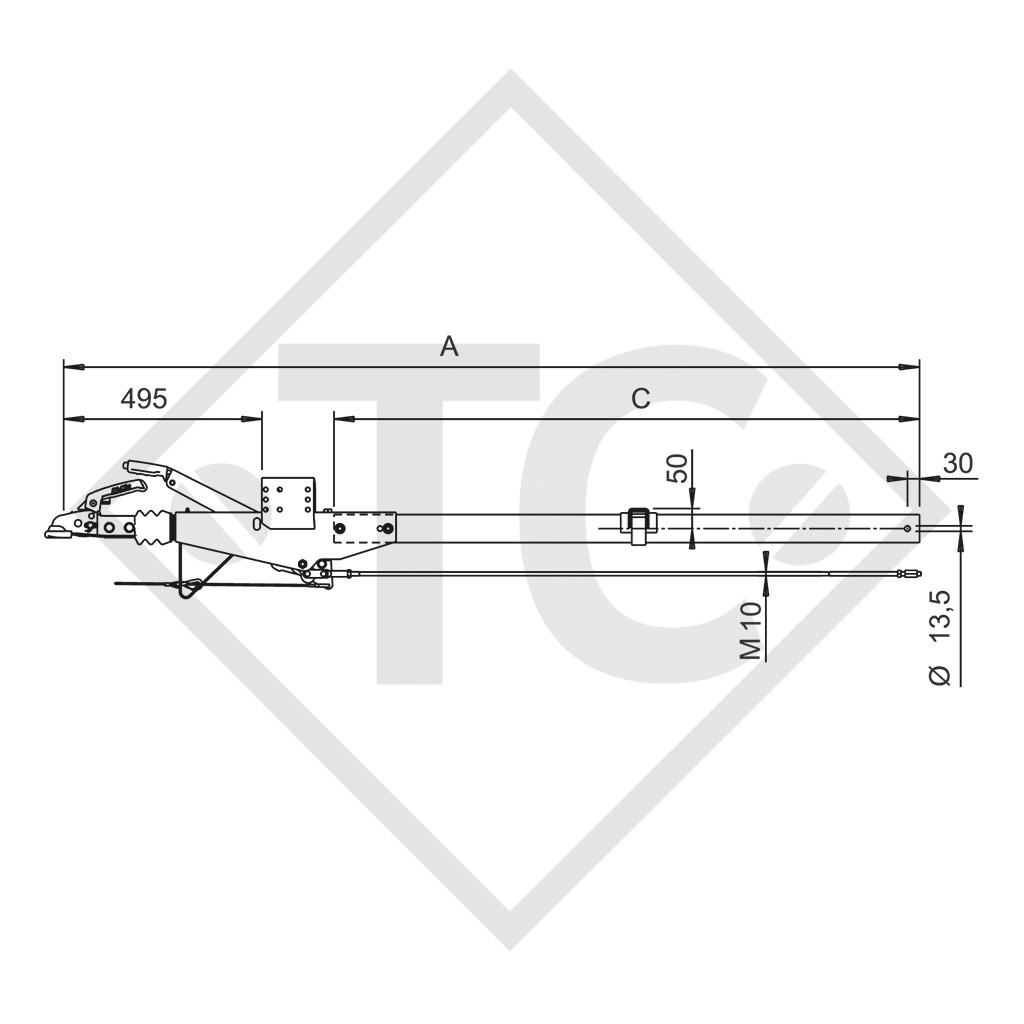

Lunghezza totale A: 2607mm
Lunghezza timone C: 1940mm
Timone: 70x70x4mm

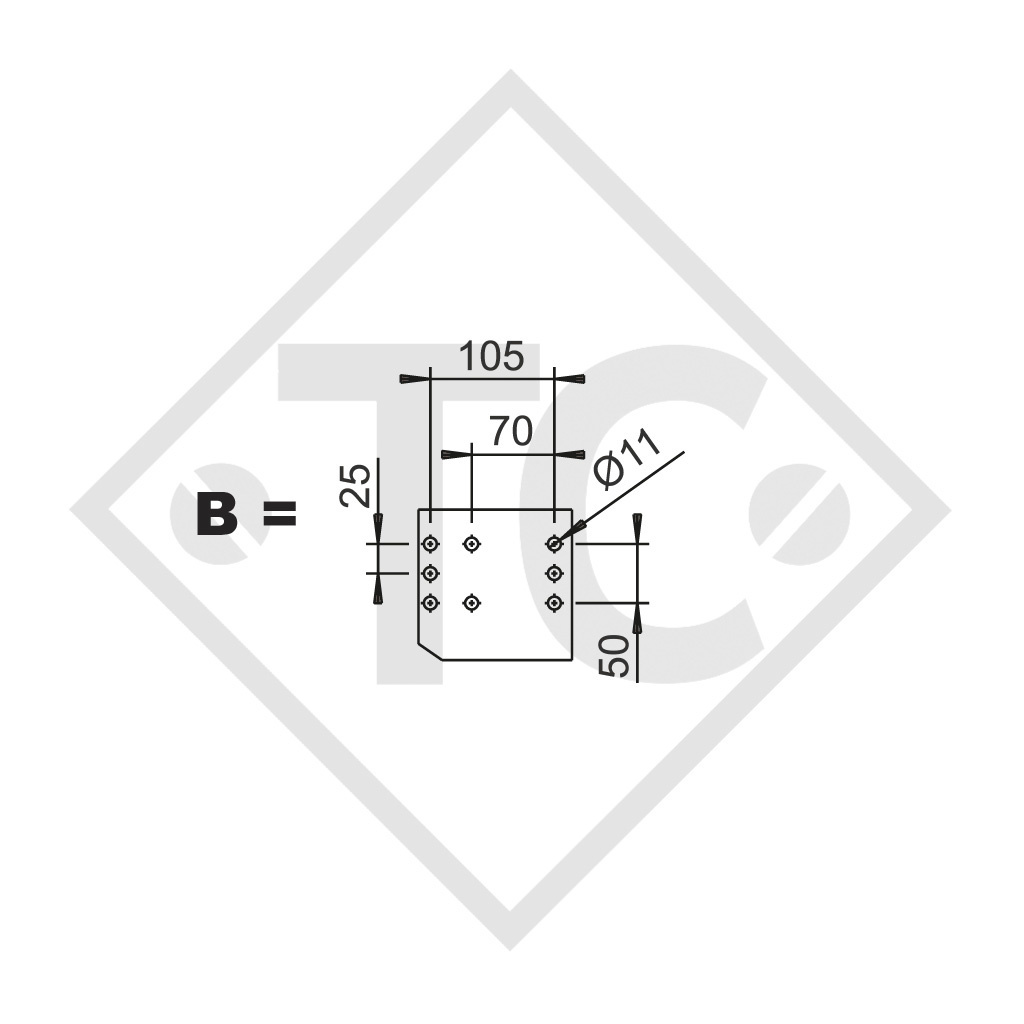

Flangia ruotino d'appoggio = vedi immagine B
ISTRUZIONI DI MONTAGGIO
LISTA PARTI DI RICAMBIO 811033
TECNICA
Tipo 161 S - R16 vers. A
con giunto a sfera AK 161 per freno ruota 1637 / 2051 (90/27)
Portata complessiva 950 - 1600 kg
Carico d'appoggio cons. 100 kg
Leva di rinvio reversibile: No
N. verbale di approvazione ECE:
Freno a repulsione: 361-0047-97
N. approvazione ECE:
Carcassa repulsore: E1 55R-01 0267
Timone: E1 55R-01 0274

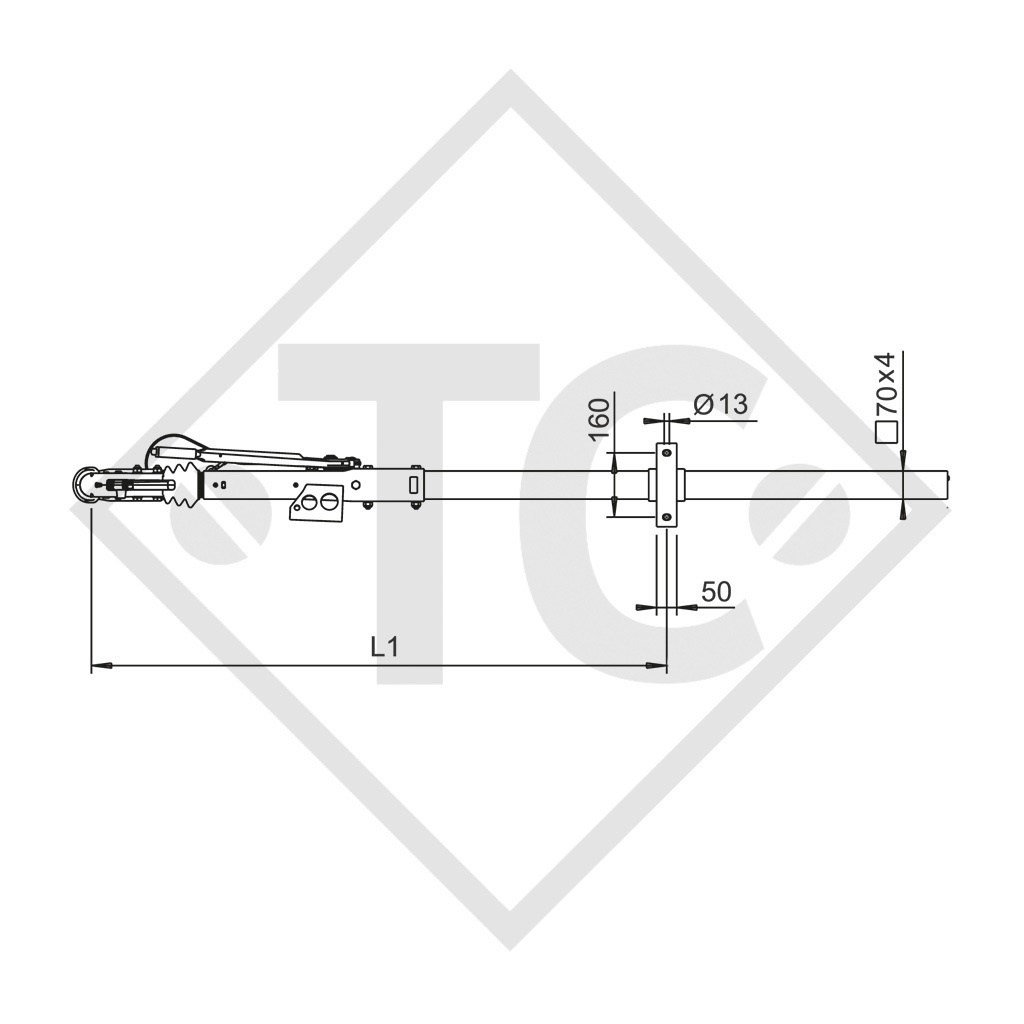

Lunghezza timone sciolto max. per portata complessiva 1500 kg (L1): 1100 mm
TRATTAMENTO SUPERFICIALE
Zincato a caldo
