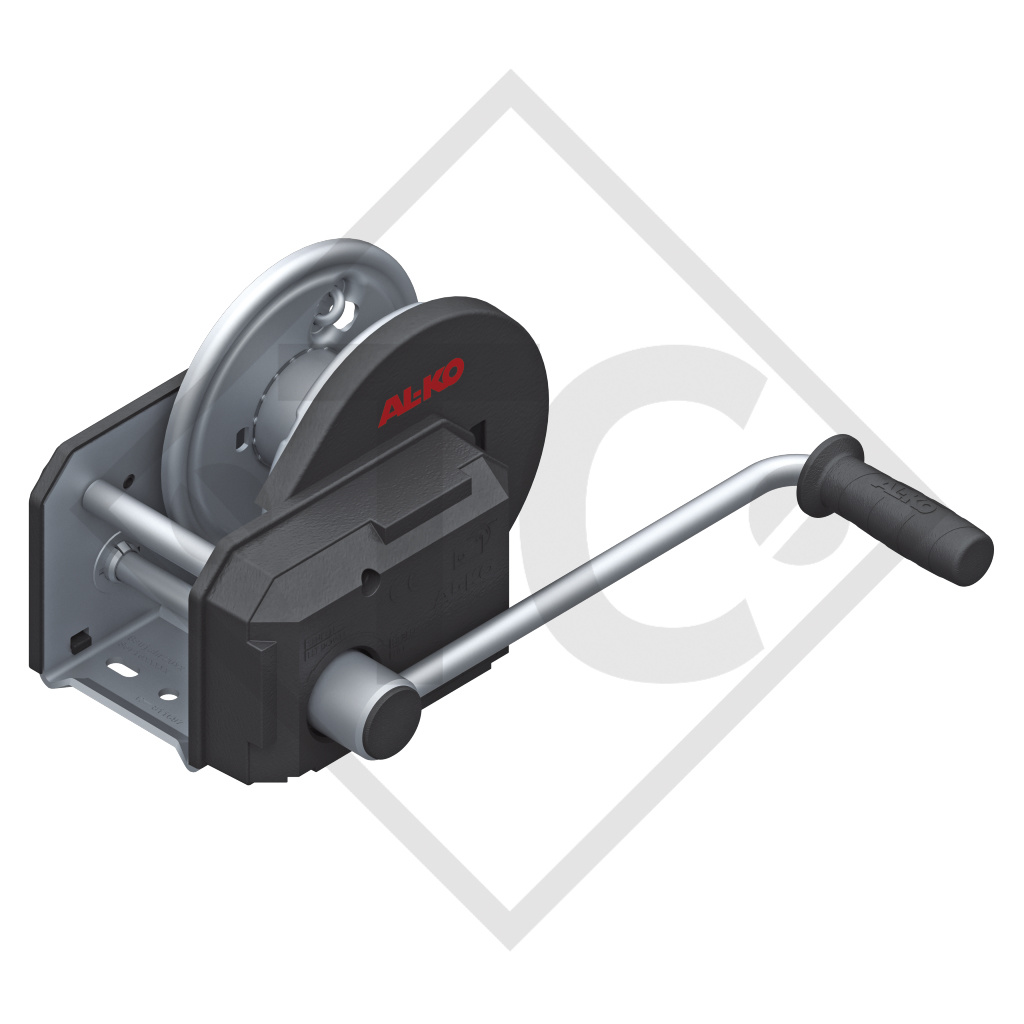

Home / Arganello PLUS 900kg, tipo 901 con freno automatico a pressione, senza automatismo di srotolamento, senza fune/cinghia
sforzo manuale 190N, carico minimo 25kg, rapporto di riduzione 8.75 : 1, demoltiplicazione 25-55mm, capacità tamburo per fune 7mm ⌀: 20 metro, capacità tamburo con cinghia di traino: 10 metro. Per saperne di più...
Cod. art. 1730010 senza fune/cinghia
| Arganello frenato - Tipo 901 PLUS |
| Carico massimo primo giro tamburo | 900 kg |
| Sforzo manuale |
190 N |
| Carico minimo |
25 kg |
| Rapporto di riduzione |
8,75 : 1 |
| Demoltiplicazione | 25 - 55 mm |
| Capacità tamburo per fune 7 mm ø |
20 m |
| Capacità tamburo con cinghia di traino | 10 m |
| Arganello PLUS 900 kg | Pendenza | Posizione inferiore fune |
Posizione media fune |
Posizione superiore fune |
| Sollevamento verticale di carichi (valori indicativi) | - | 900 kg | 600 kg | 3300 kg |
|
Tiro orizzontale e obliquo di un carico (non rotolante) (valori indicativi) fattore di attrito circa 0,5 |
10% (6°) 20% (11°) 30% (17°) |
1.500 kg 1.300 kg 1.150 kg |
1.000 kg 900 kg 800 kg |
550 kg 500 kg 400 kg |
| Tiro obliquo di un carico rotolante (valori indicativi) |
10% (6°) 20% (11°) 30% (17°) |
5.800 kg 3.600 kg 2.700 kg |
3.900 kg 2.400 kg 1.800 kg |
2.100 kg 1300 kg 1.000 kg |
ISTRUZIONI PER L'USO
LISTA PARTI DI RICAMBIO 811696
LISTA PARTI DI RICAMBIO 811696A
LISTA PARTI DI RICAMBIO 811696B
LISTA PARTI DI RICAMBIO 811696D
LISTA PARTI DI RICAMBIO 811696E
LISTA PARTI DI RICAMBIO 811696F
LISTA PARTI DI RICAMBIO 811696G
LISTA PARTI DI RICAMBIO 811696H
LISTA PARTI DI RICAMBIO 811696J
LISTA PARTI DI RICAMBIO 811696K
LISTA PARTI DI RICAMBIO 811696L o
LISTA PARTI DI RICAMBIO 811696M
ARGANELLI
con freno automatico a pressione
FRENO A PRESSIONE
automatica
VANTAGGI
Design moderno
Protezione dalla corrosione di alta qualità
Freno automatico a pressione
Tamburo avvolgitore con cuscinetto a strisciamento
Automatismo di srotolamento per arganello o nastro (opzionale)
Manovella rimovibile (opzionale)
Coperchio in plastica ruota dentata
Programma: 350 / 500 / 900 / 1150 kg
TRATTAMENTO SUPERFICIALE
Rivestimento in zinco-nichel di alta qualità ca. 400 ore di prova in nebbia salina
UTILIZZO DEL ARGANELLO
Sollevamento: Girare la manovella in senso orario
Tenuta: Rilasciare la manovella in una qualsiasi posizione (freno automatico a pressione)
Abbassamento: Girare la manovella in senso antiorario
