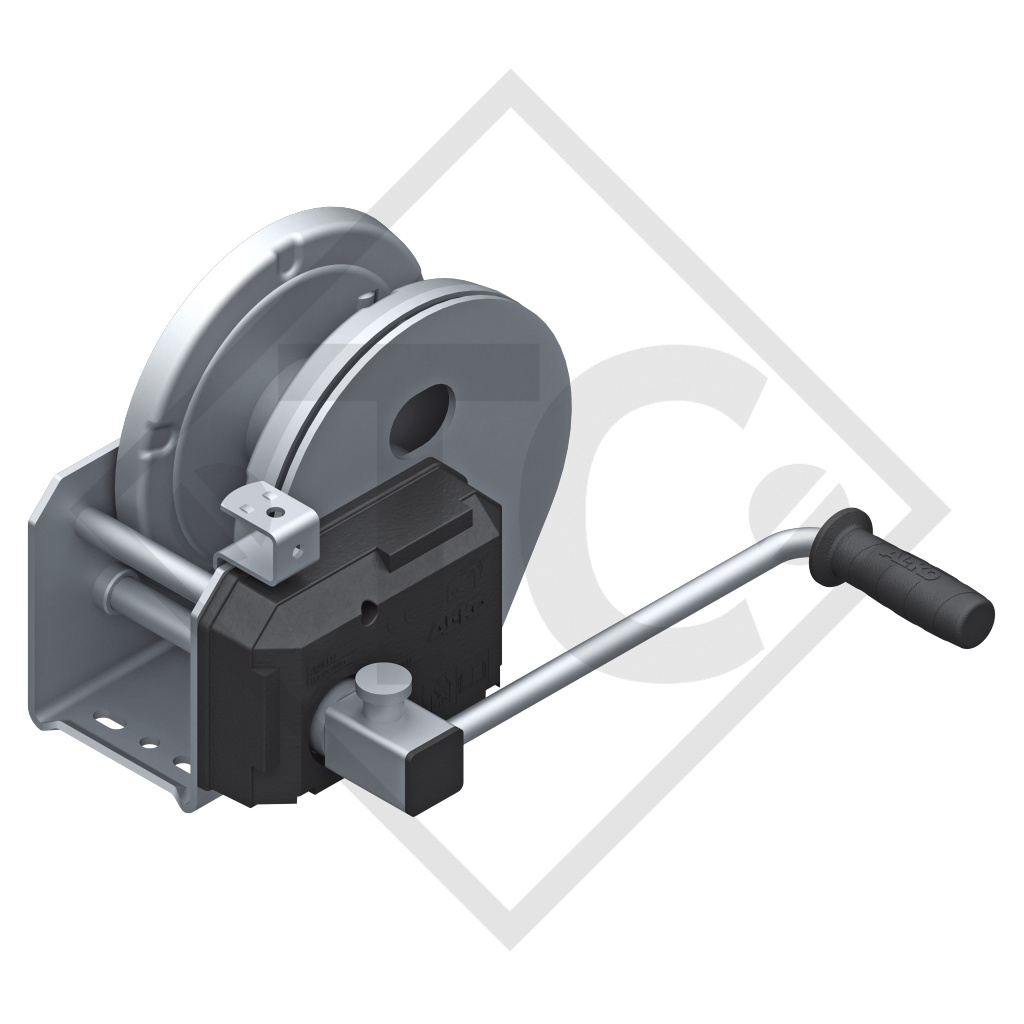

Home / Arganello PLUS 1150kg, tipo 1201 con freno automatico a pressione, con automatismo di srotolamento, senza fune/cinghia
sforzo manuale 200N, carico minimo 25kg, rapporto di riduzione 10.5 : 1, demoltiplicazione 23-57mm, capacità tamburo per fune 7mm ⌀: 25 metro, capacità tamburo con cinghia di traino: 12.5 metro. Per saperne di più...
Cod. art. 1730018 senza fune/cinghia
| Arganello frenato - Tipo 1201 PLUS con automatismo di srotolamento |
| Carico massimo primo giro tamburo | 1150 kg |
| Sforzo manuale |
200 N |
| Carico minimo |
25 kg |
| Rapporto di riduzione |
10,5 : 1 |
| Demoltiplicazione | 23 - 57 mm |
| Capacità tamburo per fune 7 mm ø |
25 m |
| Capacità tamburo con cinghia di traino | 12,5 m |
| Arganello PLUS 1.150 kg con automatismo di srotolamento | Pendenza | Posizione inferiore fune |
Posizione media fune |
Posizione superiore fune |
| Sollevamento verticale di carichi (valori indicativi) | - | 1.150 kg | 830 kg | 500 kg |
|
Tiro orizzontale e obliquo di un carico (non rotolante) (valori indicativi) fattore di attrito circa 0,5 |
10% (6°) 20% (11°) 30% (17°) |
2.000 kg 1.700 kg 1.500 kg |
1.400 kg 1.250 kg 1.100 kg |
850 kg 750 kg 650 kg |
| Tiro obliquo di un carico rotolante (valori indicativi) |
10% (6°) 20% (11°) 30% (17°) |
7.400 kg 4.800 kg 3.500 kg |
5.300 kg 3.300 kg 2.500 kg |
3.200 kg 2.000 kg 1.500 kg |
ISTRUZIONI PER L'USO
LISTA PARTI DI RICAMBIO 811717
LISTA PARTI DI RICAMBIO 811717A
LISTA PARTI DI RICAMBIO 811717B
LISTA PARTI DI RICAMBIO 811717C o
LISTA PARTI DI RICAMBIO 811717D
ARGANELLI
con freno automatico a pressione
FRENO A PRESSIONE
automatica
VANTAGGI
Design moderno
Protezione dalla corrosione di alta qualità
Freno automatico a pressione
Tamburo avvolgitore con cuscinetto a strisciamento
Automatismo di srotolamento per arganello o nastro (opzionale)
Manovella rimovibile (opzionale)
Coperchio in plastica ruota dentata
Programma: 350 / 500 / 900 / 1150 kg
TRATTAMENTO SUPERFICIALE
Rivestimento in zinco-nichel di alta qualità ca. 400 ore di prova in nebbia salina
UTILIZZO DEL ARGANELLO
Sollevamento: Girare la manovella in senso orario
Tenuta: Rilasciare la manovella in una qualsiasi posizione (freno automatico a pressione)
Abbassamento: Girare la manovella in senso antiorario
UTILIZZO DELL’AUTOMATISMO DI SROTOLAMENTO
1. Girare la manovella in senso antiorario per disattivare il freno automatico a pressione
2. Sollevare la boccola di fermo
3. Rimuovere la manovella
4. Ora è possibile sfilare il nastro o la fune
