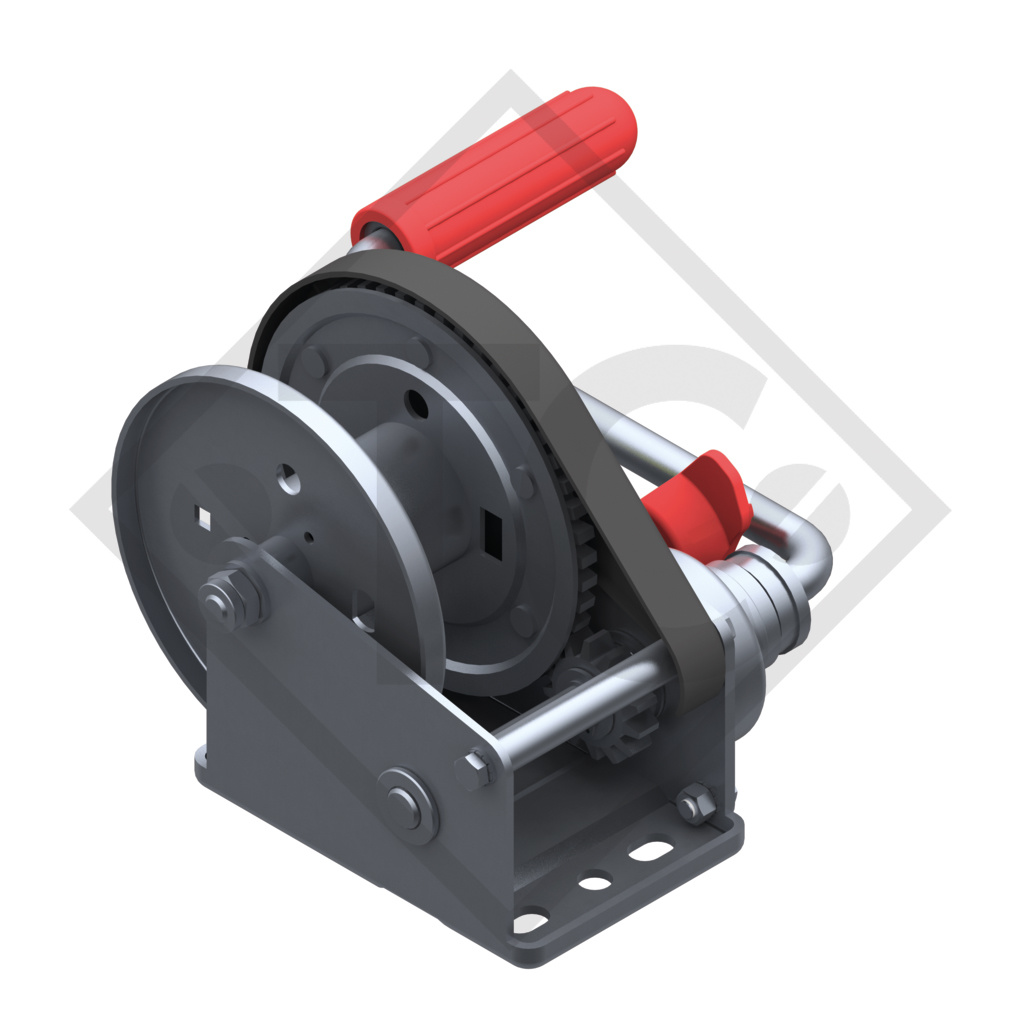

Home / Arganello BASIC 450kg, tipo 450 A Basic con freno automatico a pressione, con automatismo di srotolamento, senza fune/cinghia
sforzo manuale 220N, carico minimo 25kg, rapporto di riduzione 3.50 : 1, demoltiplicazione 45-100mm, capacità tamburo per fune 5mm ⌀: 15 metro, capacità tamburo con cinghia di traino: 6 metro. Per saperne di più...
Cod. art. 1225298 con automatismo di srotolamento, senza fune/cinghia
| Arganello tipo 450 Compact frenato con automatismo di srotolamento |
| Carico massimo primo giro tamburo | 450 kg |
| Sforzo manuale |
220 N |
| Carico minimo |
25 kg |
| Rapporto di riduzione |
3,5 : 1 |
| Demoltiplicazione | 45 - 100 mm |
| Capacità tamburo per fune 5 mm ø |
15 m |
| Capacità tamburo con cinghia di traino | 6 m |
| Arganello BASIC 450 kg | Pendenza | Posizione inferiore fune |
Posizione media fune |
Posizione superiore fune |
| Sollevamento verticale di carichi (valori indicativi) | - | 450 kg | 300 kg | 170 kg |
|
Tiro orizzontale e obliquo di un carico (non rotolante) (valori indicativi) fattore di attrito circa 0,5 |
10% (6°) 20% (11°) 30% (17°) |
750 kg 650 kg 550 kg |
500 kg 450 kg 400 kg |
300 kg 250 kg 200 kg |
| Tiro obliquo di un carico rotolante (valori indicativi) |
10% (6°) 20% (11°) 30% (17°) |
2.900 kg 1.800 kg 1.350 kg |
2.000 kg 1.200 kg 900 kg |
1.100 kg 700 kg 500 kg |
ISTRUZIONI PER L'USO
LISTA PARTI DI RICAMBIO 811645
ARGANELLI
con freno automatico a pressione
FRENO A PRESSIONE
automatica
VANTAGGI
Freno automatico a pressione
Automatismo di srotolamento per arganello o nastro (opzionale)
Manovella rimovibile (opzionale)
Coperchio in plastica ruota dentata
Programma: 450 e 900 kg
TRATTAMENTO SUPERFICIALE
Zincatura galvanica con passivazione a strati, ca. 200 ore di prova in nebbia salina
UTILIZZO DEL ARGANELLO
Sollevamento: Girare la manovella in senso orario
Tenuta: Rilasciare la manovella in una qualsiasi posizione (freno automatico a pressione)
Abbassamento: Girare la manovella in senso antiorario
UTILIZZO DELL’AUTOMATISMO DI SROTOLAMENTO

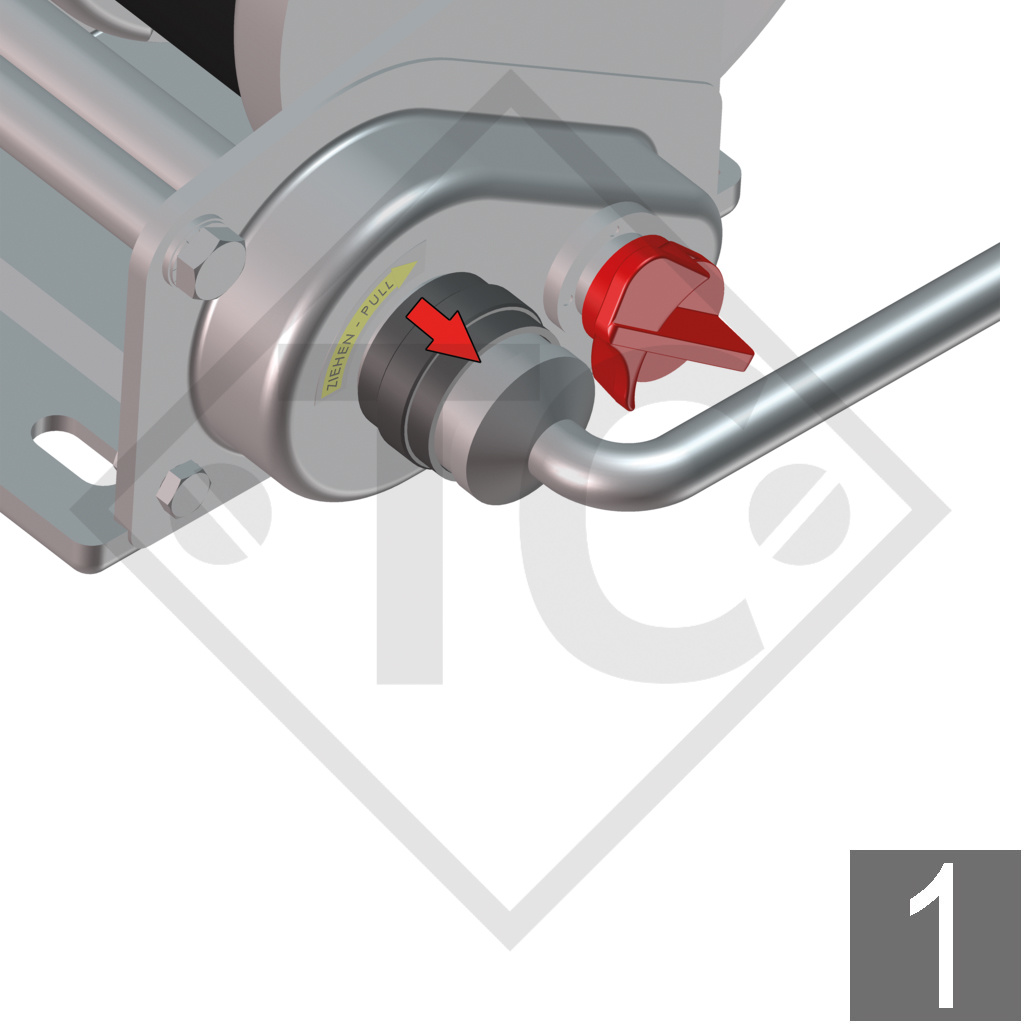

1. Sollevare la boccola di fermo

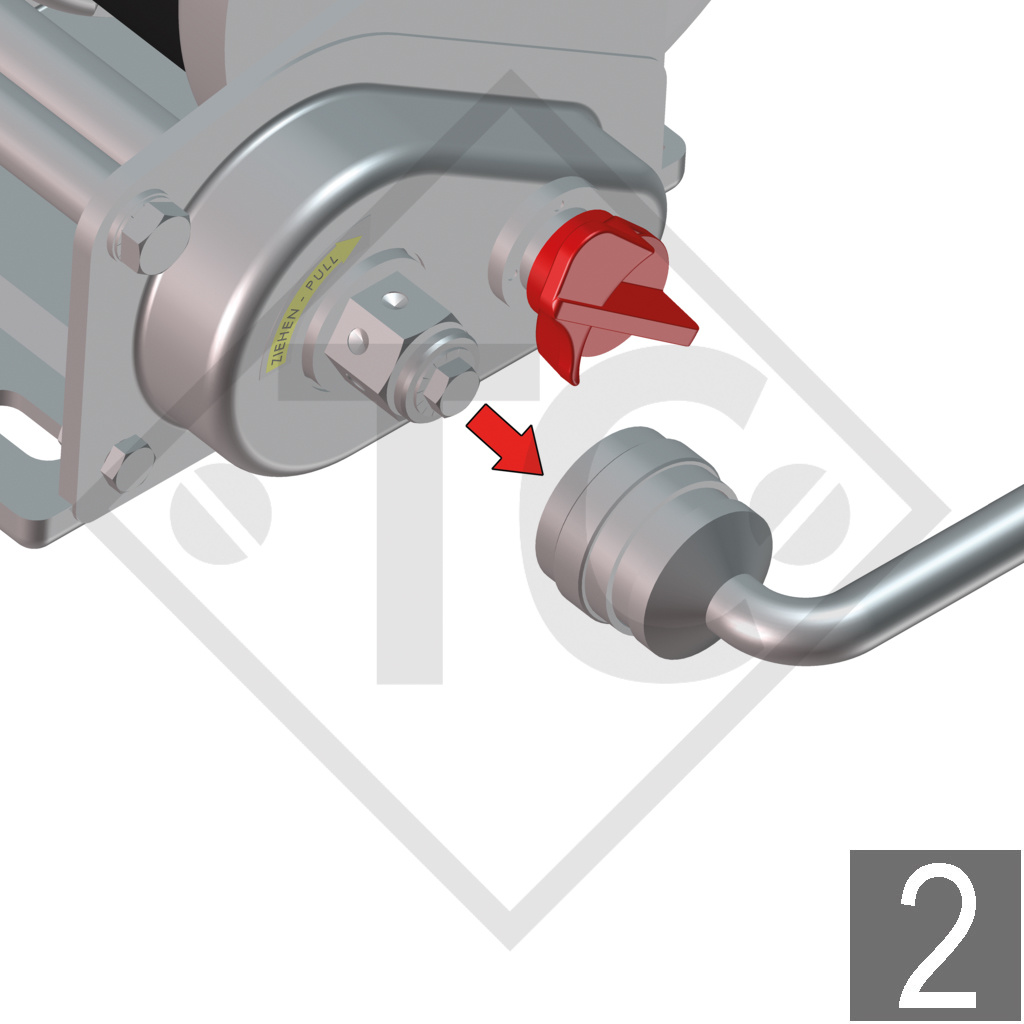

2. Rimuovere la manovella

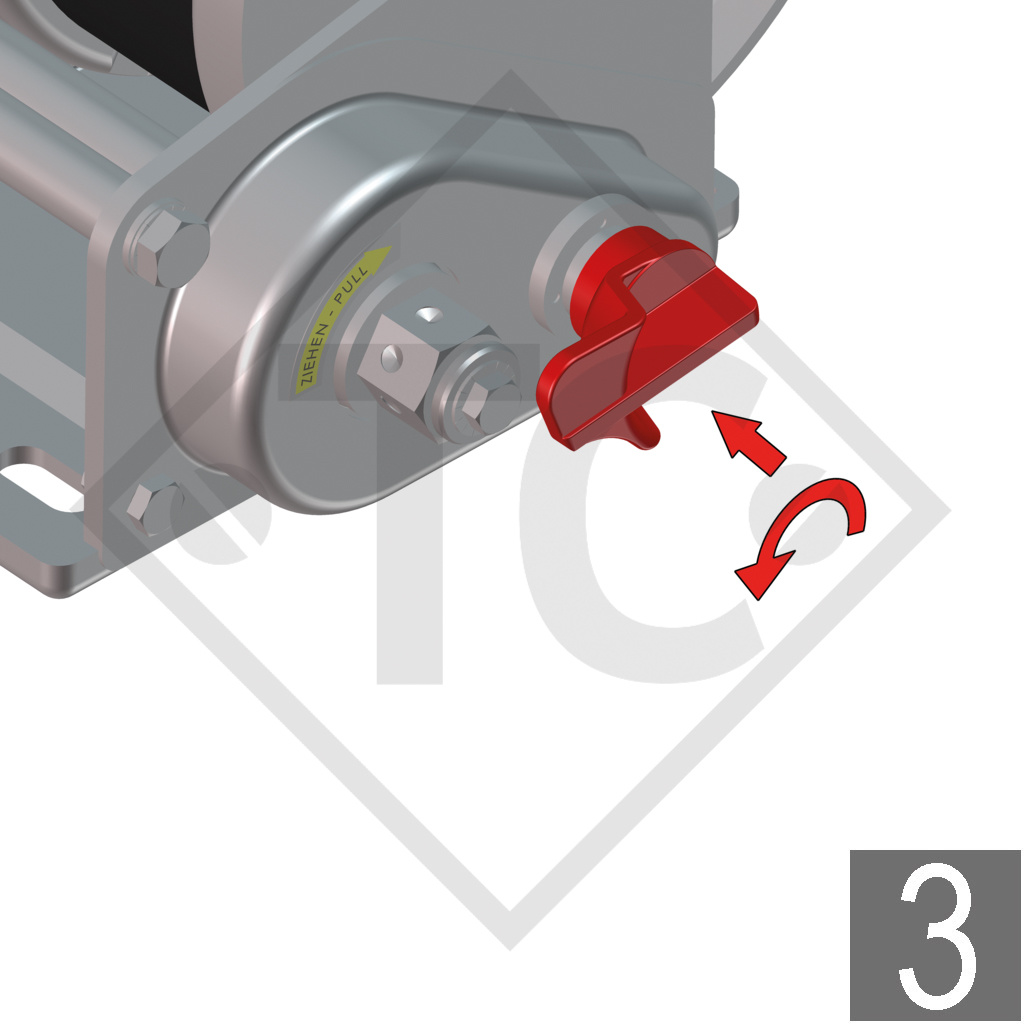

3. Premere la leva rossa e girare (disattivare freno automatico a pressione)

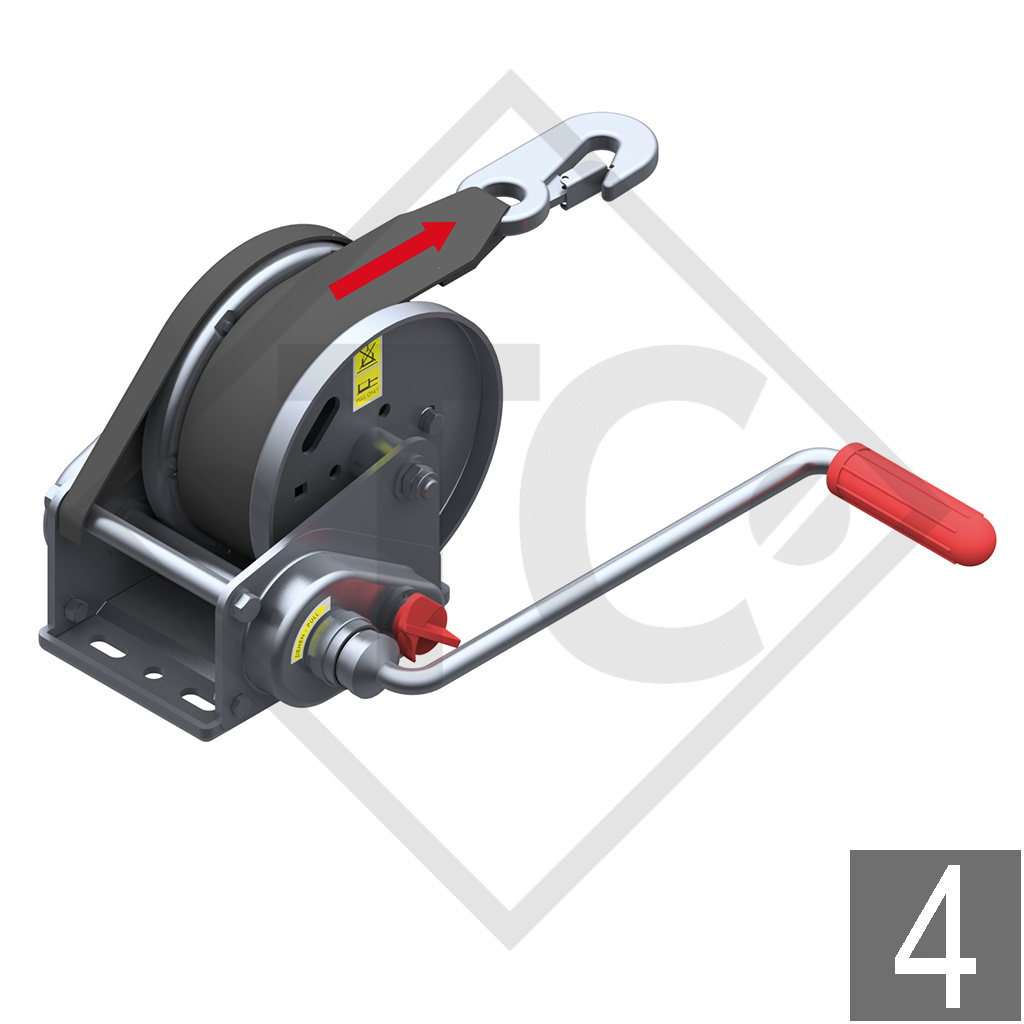

4. Ora è possibile sfilare il nastro o la fune
