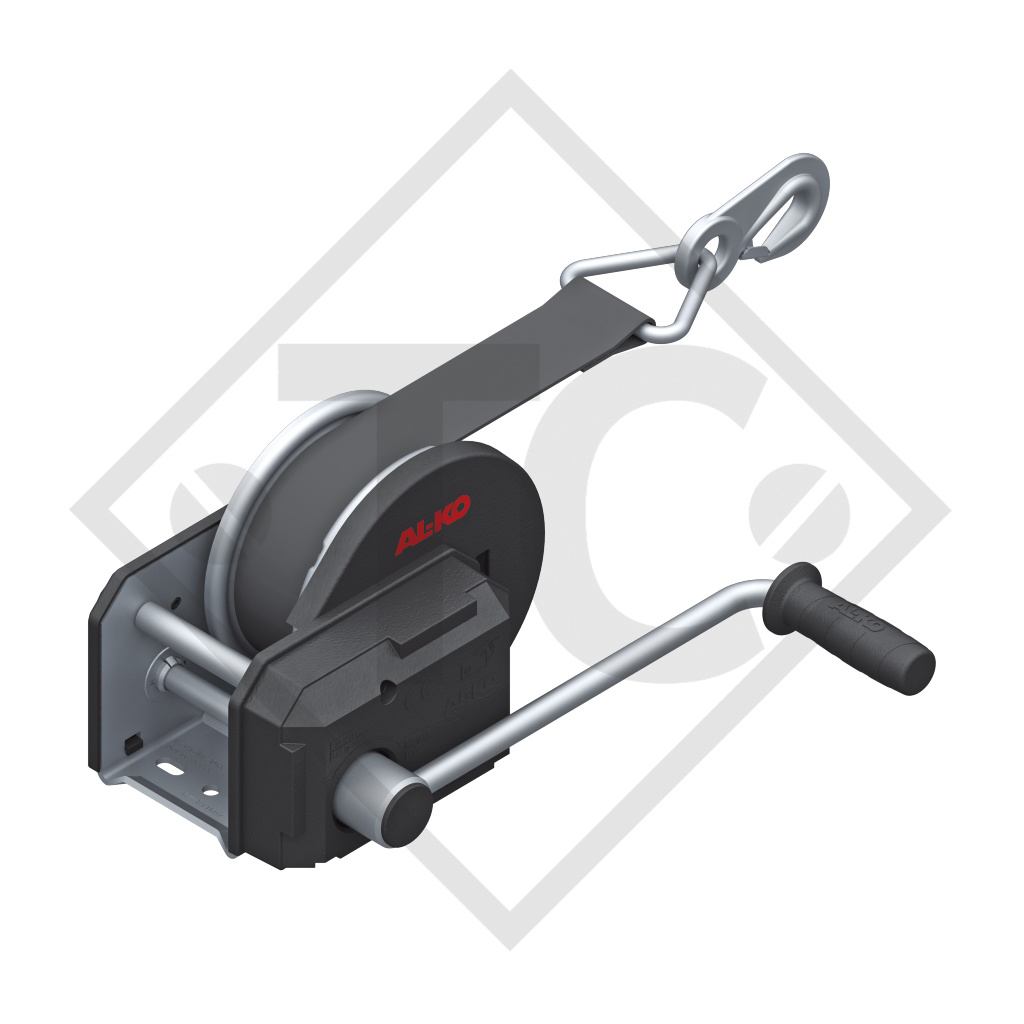

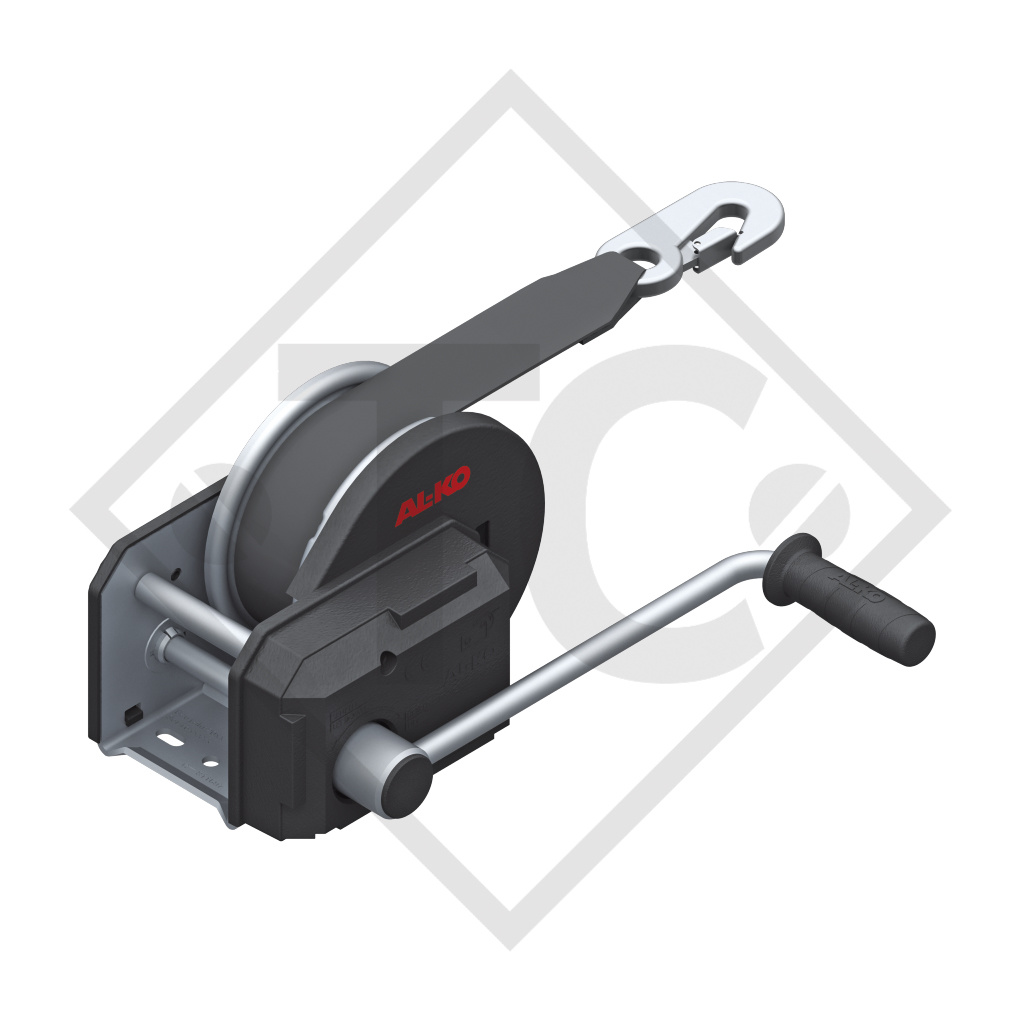

Accueil / Treuil PLUS 900kg, type 901 avec dispositif de freinage automatique, sans enroulage automatique, avec sangle 10 mètres montée pour le halage
effort à la manivelle 190N, charge minimale 25kg, démultiplicateur 8.75 : 1, course par rotation de manivelle de 25 à 55mm, capacité de tambour pour ⌀ de câble 7mm : 20 mètres, capacité de tambour, sangle de halage : 10 mètres. Lire plus...
Code article 1730013 avec sangle 10 m montée pour le halage
| Treuil freiné - type 901 PLUS |
| Charge maxi de levage | 900 kg |
| Effort à la manivelle | 190 N |
| Charge minimale | 25 kg |
| Démultiplicateur | 8,75 : 1 |
| Course par rotation de manivelle | de 25 à 55 mm |
| Capacité de tambour pour ø de câble 7 mm |
20 m |
| Capacité de tambour, sangle de halage | 10 m |
| Treuil PLUS 900 kg | Pente | Position du câble inférieure |
Position du câble centrale |
Position du câble supérieure |
| Levage vertical des charges - (valeurs indicatives) | - | 900 kg | 600 kg | 330 kg |
|
Traction horizontale et inclinée d'une charge (non roulante) (valeurs indicatives) Facteur de frottement env. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
1.500 kg 1.300 kg 1.150 kg |
1.000 kg 900 kg 800 kg |
550 kg 500 kg 400 kg |
|
Traction inclinée d’une charge roulante (valeurs indicatives) |
10% (6°) 20% (11°) 30% (17°) |
5.800 kg 3.600 kg 2.700 kg |
3.900 kg 2.400 kg 1.800 kg |
2.100 kg 1300 kg 1.000 kg |
MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811696
LISTE DES PIÈCES DÉTACHÉES 811696A
LISTE DES PIÈCES DÉTACHÉES 811696B
LISTE DES PIÈCES DÉTACHÉES 811696D
LISTE DES PIÈCES DÉTACHÉES 811696E
LISTE DES PIÈCES DÉTACHÉES 811696F
LISTE DES PIÈCES DÉTACHÉES 811696G
LISTE DES PIÈCES DÉTACHÉES 811696H
LISTE DES PIÈCES DÉTACHÉES 811696J
LISTE DES PIÈCES DÉTACHÉES 811696K
LISTE DES PIÈCES DÉTACHÉES 811696L ou
LISTE DES PIÈCES DÉTACHÉES 811696M
TREUILS
avec freinage de charge automatique
FREINAGE DE CHARGE
automatique
LES PLUS
Design moderne
Excellente protection anti-corrosion
Freinage de charge automatique
Tambour avec roulement à billes
Enroulage automatique pour câble ou sangle (en option)
Manivelle amovible (en option)
Capot plastique côté engrenage
Programme : 350 / 500 / 900 / 1150 kg
TRAITEMENT DE SURFACE
Revêtement zinc-nickel haute qualité Test de brouillard salin env. 400 heures
COMMANDE DU TREUIL
Levage : Tourner la manivelle dans le sens horaire
Maintien : Relâcher la manivelle dans la position souhaitée (freinage de charge automatique)
Abaissement : Tourner la manivelle dans le sens anti-horaire
