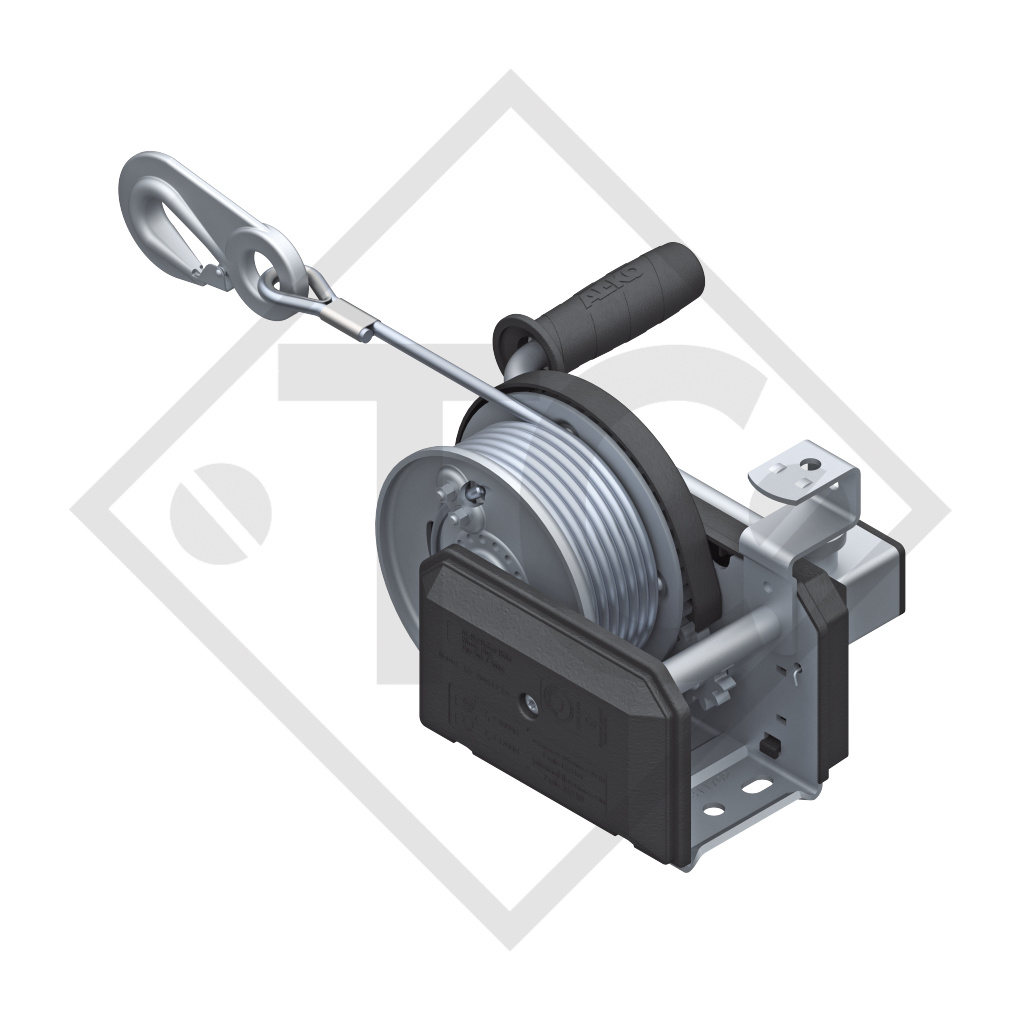

Accueil / Treuil PLUS 500kg, type 501 avec dispositif de freinage automatique, avec enroulage automatique, avec câble 20 mètres monté pour le levage
effort à la manivelle 200N, charge minimale 25kg, démultiplicateur 3.75 : 1, course par rotation de manivelle de 45 à 100mm, capacité de tambour pour ⌀ de câble 7mm : 20 mètres, capacité de tambour, sangle de halage : 7 mètres. Lire plus...
Code article 1730008 avec câble 20 m monté pour le levage
| Treuil freiné - type 501 PLUS avec enroulage automatique |
| Charge maxi de levage | 500 kg |
| Effort à la manivelle | 200 N |
| Charge minimale | 25 kg |
| Démultiplicateur | 3,75 : 1 |
| Course par rotation de manivelle | de 45 à 100 mm |
| Capacité de tambour pour ø de câble 7 mm |
20 m |
| Capacité de tambour, sangle de halage | 7 m |
| Treuil PLUS 500 kg avec enroulage automatique |
Pente | Position du câble inférieure |
Position du câble centrale |
Position du câble supérieure |
| Levage vertical des charges - (valeurs indicatives) | - | 500 kg | 330 kg | 170 kg |
|
Traction horizontale et inclinée d'une charge (non roulante) (valeurs indicatives) Facteur de frottement env. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
800 kg 700 kg 650 kg |
550 kg 500 kg 450 kg |
300 kg 250 kg 220 kg |
|
Traction inclinée d’une charge roulante (valeurs indicatives) |
10% (6°) 20% (11°) 30% (17°) |
3.300 kg 2.000 kg 1.500 kg |
2.200 kg 1.300 kg 1.000 kg |
1.100 kg 700 kg 500 kg |
MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811702
LISTE DES PIÈCES DÉTACHÉES 811702A ou
LISTE DES PIÈCES DÉTACHÉES 811702B
TREUILS
avec freinage de charge automatique
FREINAGE DE CHARGE
automatique
LES PLUS
Design moderne
Excellente protection anti-corrosion
Freinage de charge automatique
Tambour avec roulement à billes
Enroulage automatique pour câble ou sangle (en option)
Manivelle amovible (en option)
Capot plastique côté engrenage
Programme : 350 / 500 / 900 / 1150 kg
TRAITEMENT DE SURFACE
Revêtement zinc-nickel haute qualité Test de brouillard salin env. 400 heures
COMMANDE DU TREUIL
Levage : Tourner la manivelle dans le sens horaire
Maintien : Relâcher la manivelle dans la position souhaitée (freinage de charge automatique)
Abaissement : Tourner la manivelle dans le sens anti-horaire
COMMANDE DE L’ENROULAGE AUTOMATIQUE

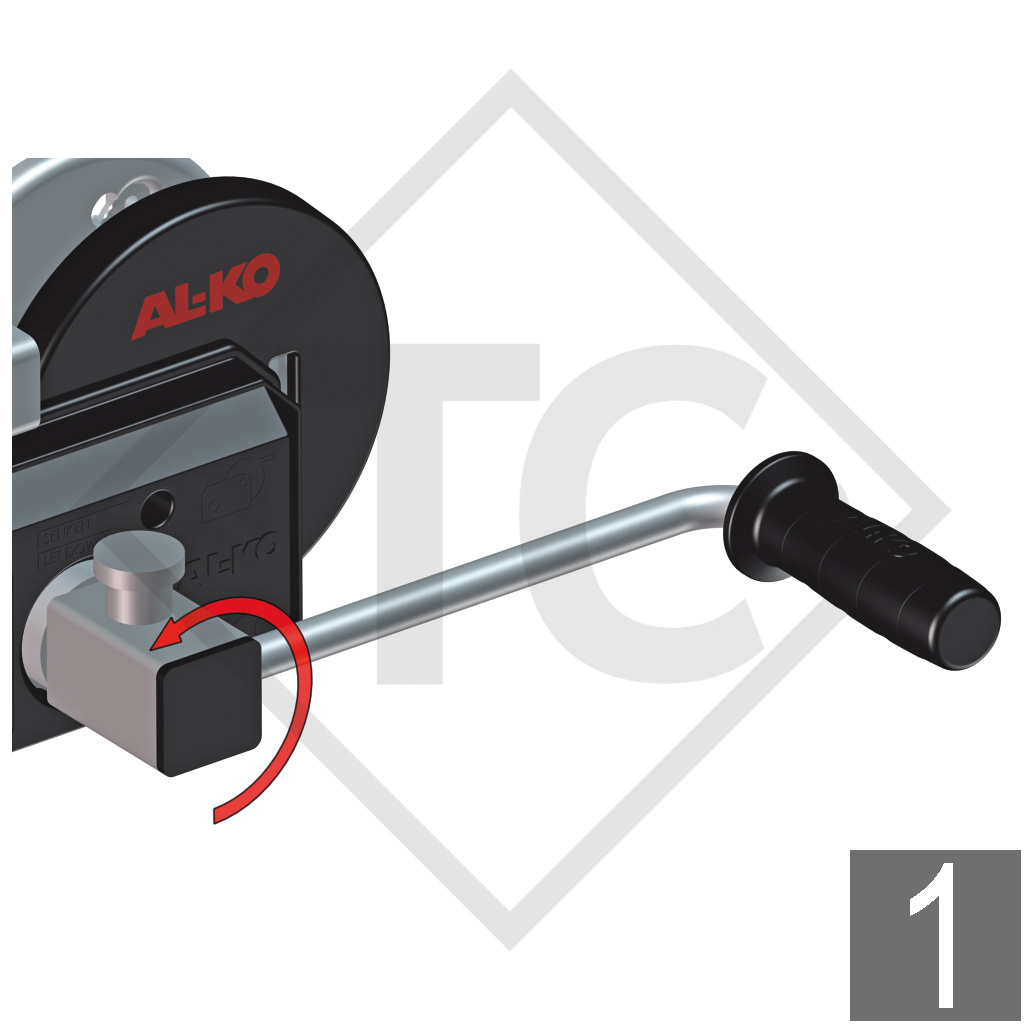

1. Tourner la manivelle d'un tour dans le sens anti-horaire afin de désactiver le freinage de charge automatique
2. Relever la bague d'immobilisation
3. Retirer la manivelle

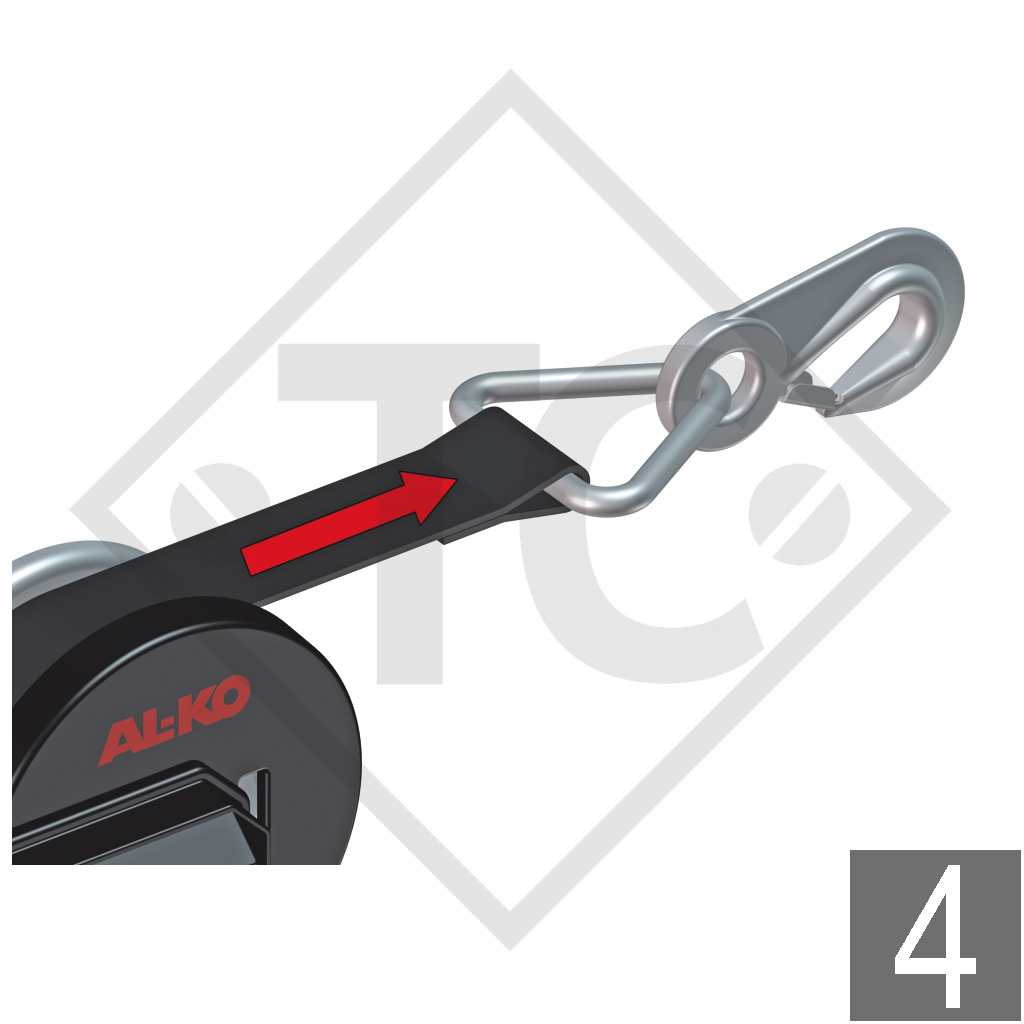

4. La sangle ou le câble peut maintenant être retiré
