effort à la manivelle 200N, charge minimale 25kg, démultiplicateur 3.75 : 1, course par rotation de manivelle de 45 à 100mm, capacité de tambour pour ⌀ de câble 5mm : 20 mètres, capacité de tambour, sangle de halage : 7 mètres. Lire plus...

Liste de souhaits: Ajouter pour comparer:
Prix 239,90 EUR Taxes incluses Sans les Frais d'envoi
Heure de livraison: env. 1-3 jours ouvrés (lu-ve)

Code article 1730003 sans câble/sangle

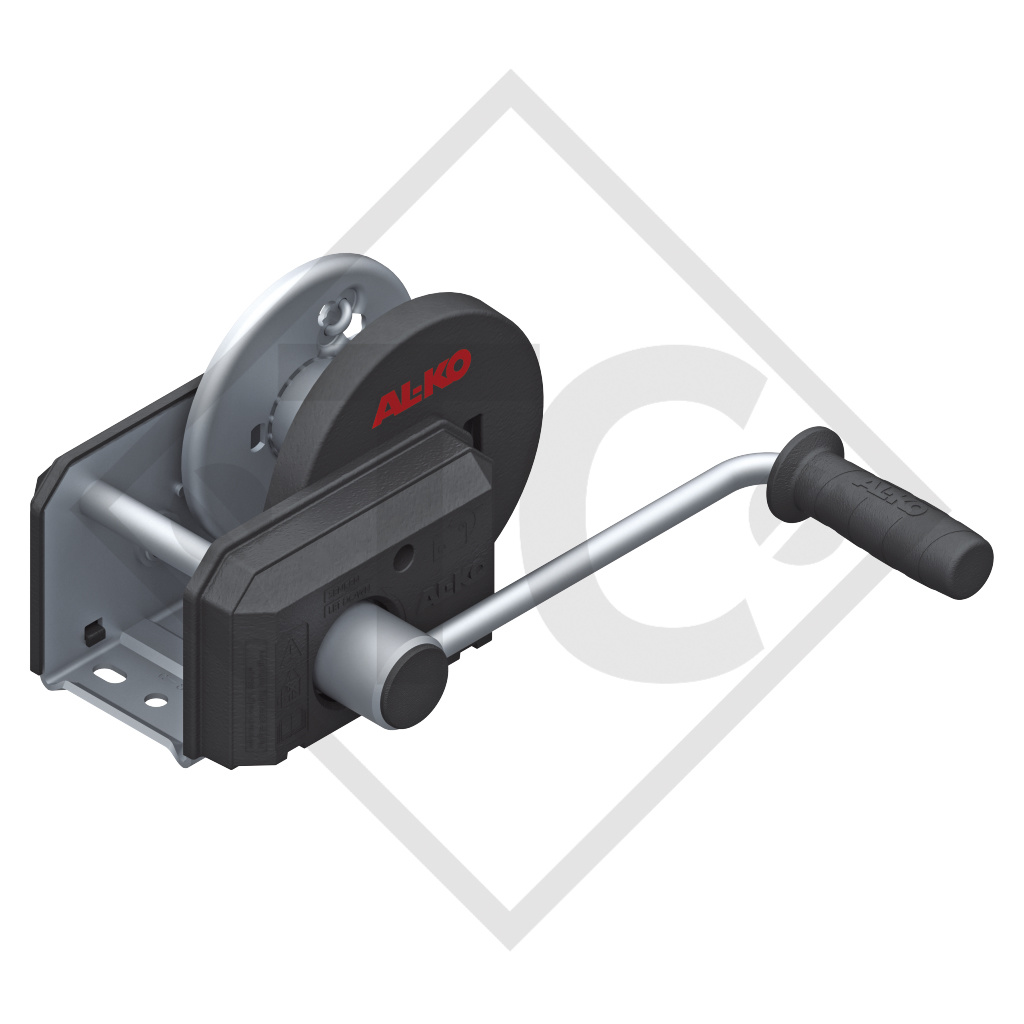

Treuil freiné - type 501 PLUS
Charge maxi de levage 500 kg
Effort à la manivelle 200 N
Charge minimale 25 kg
Démultiplicateur 3,75 : 1
Course par rotation de manivelle de 45 à 100 mm
Capacité de tambour pour ø de câble 5 mm
20 m
Capacité de tambour, sangle de halage 7 m



Treuil PLUS 500 kg Pente Position du câble inférieure
Position du câble centrale
Position du câble supérieure
Levage vertical des charges - (valeurs indicatives) - 500 kg 330 kg 170 kg

Traction horizontale et inclinée d'une charge (non roulante)

(valeurs indicatives) Facteur de frottement env. 0,5

10% (6°)

20% (11°)

30% (17°)

800 kg

700 kg

650 kg

550 kg

500 kg

450 kg

300 kg

250 kg

220 kg

Traction inclinée d’une charge roulante

(valeurs indicatives)

10% (6°)

20% (11°)

30% (17°)

3.300 kg

2.000 kg

1.500 kg

2.200 kg

1.300 kg

1.000 kg

1.100 kg

700 kg

500 kg



MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811701
LISTE DES PIÈCES DÉTACHÉES 811701A ou
LISTE DES PIÈCES DÉTACHÉES 811701B

TREUILS
avec freinage de charge automatique

FREINAGE DE CHARGE
automatique

LES PLUS
Design moderne
Excellente protection anti-corrosion
Freinage de charge automatique
Tambour avec roulement à billes
Enroulage automatique pour câble ou sangle (en option)
Manivelle amovible (en option)
Capot plastique côté engrenage
Programme : 350 / 500 / 900 / 1150 kg

TRAITEMENT DE SURFACE
Revêtement zinc-nickel haute qualité Test de brouillard salin env. 400 heures

COMMANDE DU TREUIL
Levage : Tourner la manivelle dans le sens horaire
Maintien : Relâcher la manivelle dans la position souhaitée (freinage de charge automatique)
Abaissement : Tourner la manivelle dans le sens anti-horaire
