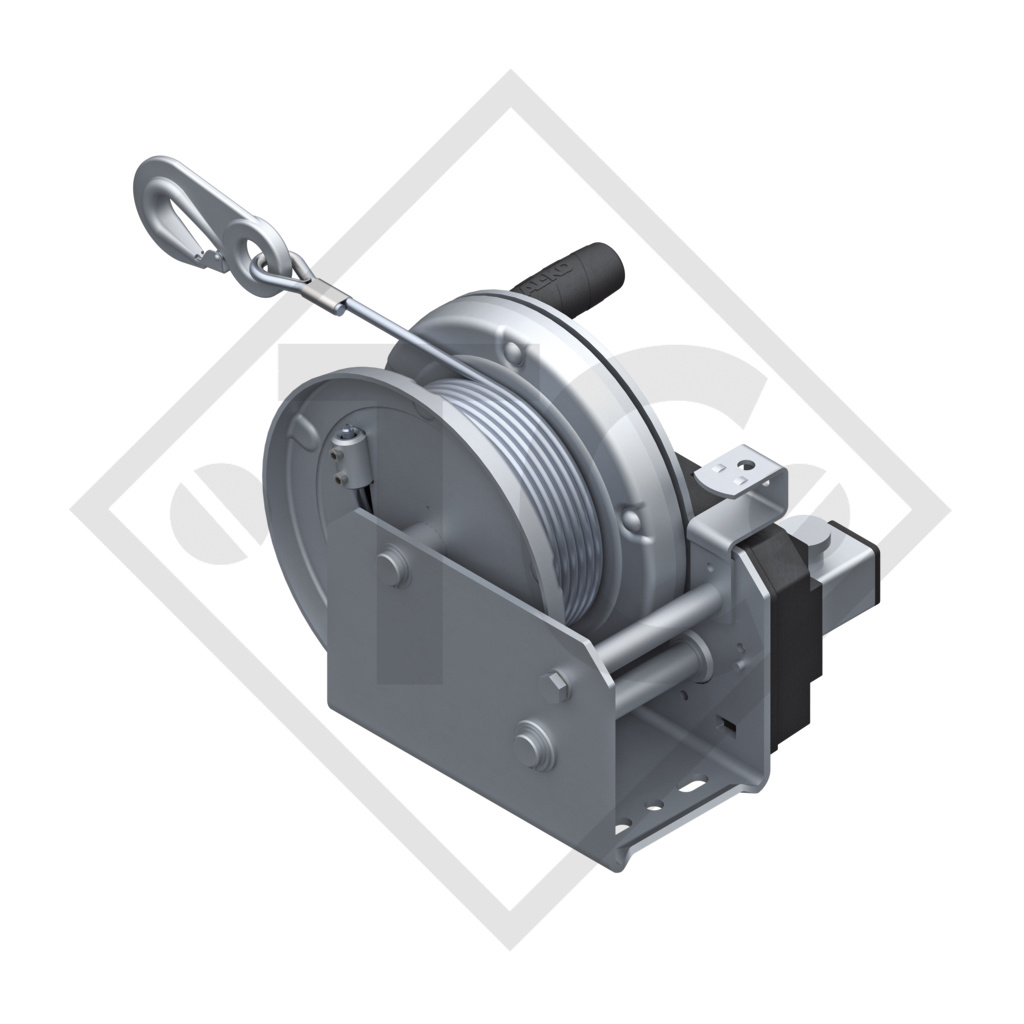

Accueil / Treuil PLUS 1150kg, type 1201 avec dispositif de freinage automatique, avec enroulage automatique, avec câble 25 mètres monté pour le levage
effort à la manivelle 200N, charge minimale 25kg, démultiplicateur 10.5 : 1, course par rotation de manivelle de 23 à 57mm, capacité de tambour pour ⌀ de câble 7mm : 25 mètres, capacité de tambour, sangle de halage : 12.5 mètres. Lire plus...
Code article 1730020 avec câble 25 m monté pour le levage
| Treuil freiné - type 1201 PLUS avec enroulage automatique |
| Charge maxi de levage | 1150 kg |
| Effort à la manivelle | 200 N |
| Charge minimale | 25 kg |
| Démultiplicateur | 10,5 : 1 |
| Course par rotation de manivelle | de 23 à 57 mm |
| Capacité de tambour pour ø de câble 7 mm |
25 m |
| Capacité de tambour, sangle de halage | 12,5 m |
| Treuils PLUS 1.150 kg avec enroulage automatique | Pente | Position du câble inférieure |
Position du câble centrale |
Position du câble supérieure |
| Levage vertical des charges - (valeurs indicatives) | - | 1.150 kg | 830 kg | 500 kg |
|
Traction horizontale et inclinée d'une charge (non roulante) (valeurs indicatives) Facteur de frottement env. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
2.000 kg 1.700 kg 1.500 kg |
1.400 kg 1.250 kg 1.100 kg |
850 kg 750 kg 650 kg |
|
Traction inclinée d’une charge roulante (valeurs indicatives) |
10% (6°) 20% (11°) 30% (17°) |
7.400 kg 4.800 kg 3.500 kg |
5.300 kg 3.300 kg 2.500 kg |
3.200 kg 2.000 kg 1.500 kg |
MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811717
LISTE DES PIÈCES DÉTACHÉES 811717A
LISTE DES PIÈCES DÉTACHÉES 811717B
LISTE DES PIÈCES DÉTACHÉES 811717C ou
LISTE DES PIÈCES DÉTACHÉES 811717D
TREUILS
avec freinage de charge automatique
FREINAGE DE CHARGE
automatique
LES PLUS
Design moderne
Excellente protection anti-corrosion
Freinage de charge automatique
Tambour avec roulement à billes

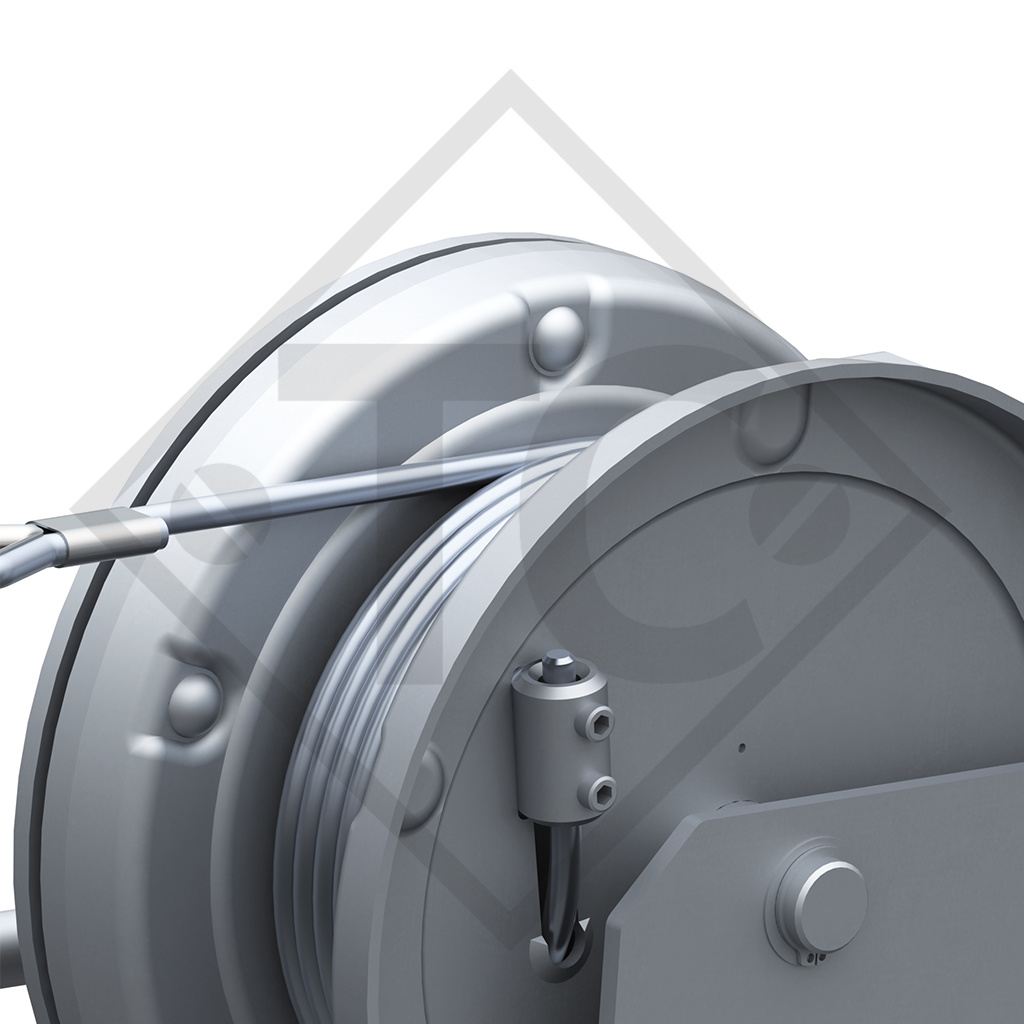

Enroulage automatique pour câble ou sangle (en option)
Manivelle amovible (en option)
Capot plastique côté engrenage
Programme : 350 / 500 / 900 / 1150 kg
TRAITEMENT DE SURFACE
Revêtement zinc-nickel haute qualité Test de brouillard salin env. 400 heures
COMMANDE DU TREUIL
Levage : Tourner la manivelle dans le sens horaire
Maintien : Relâcher la manivelle dans la position souhaitée (freinage de charge automatique)
Abaissement : Tourner la manivelle dans le sens anti-horaire
COMMANDE DE L’ENROULAGE AUTOMATIQUE

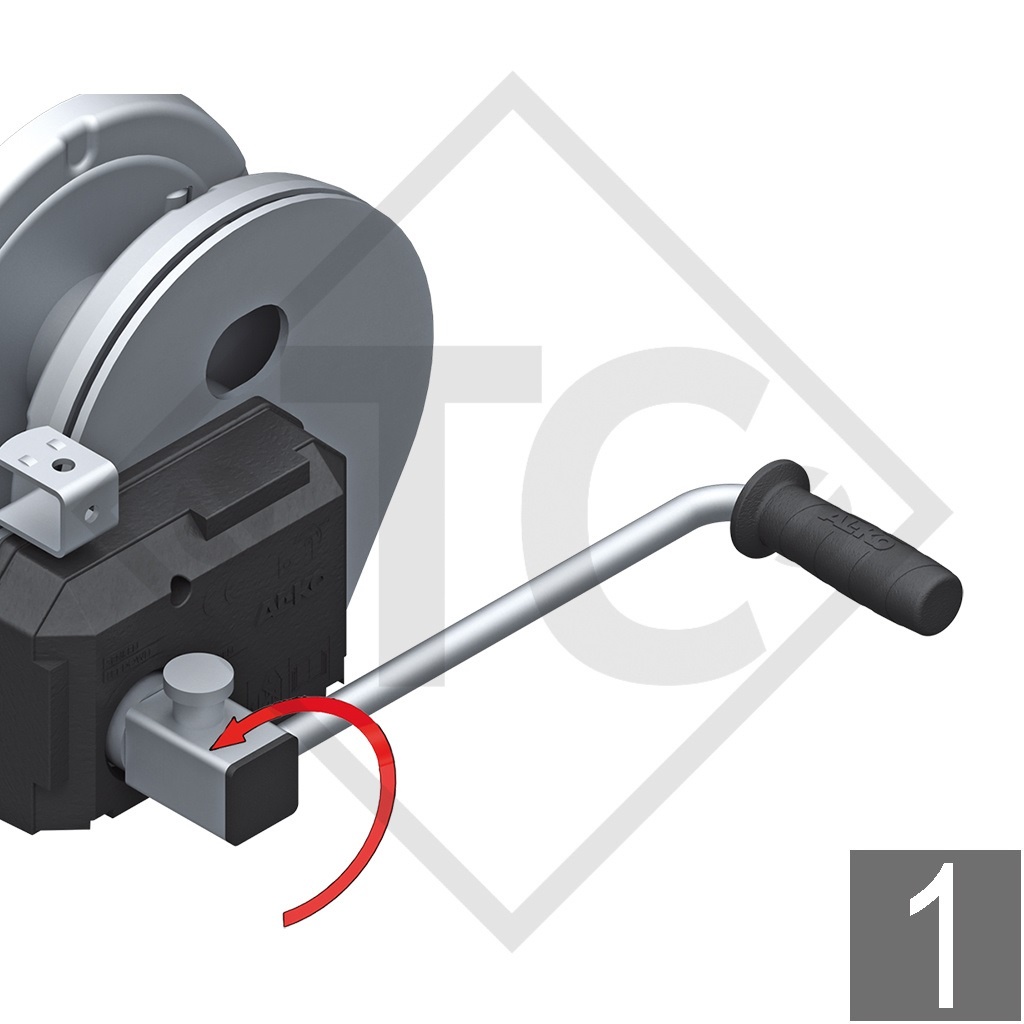

1. Tourner la manivelle d'un tour dans le sens anti-horaire afin de désactiver le freinage de charge automatique

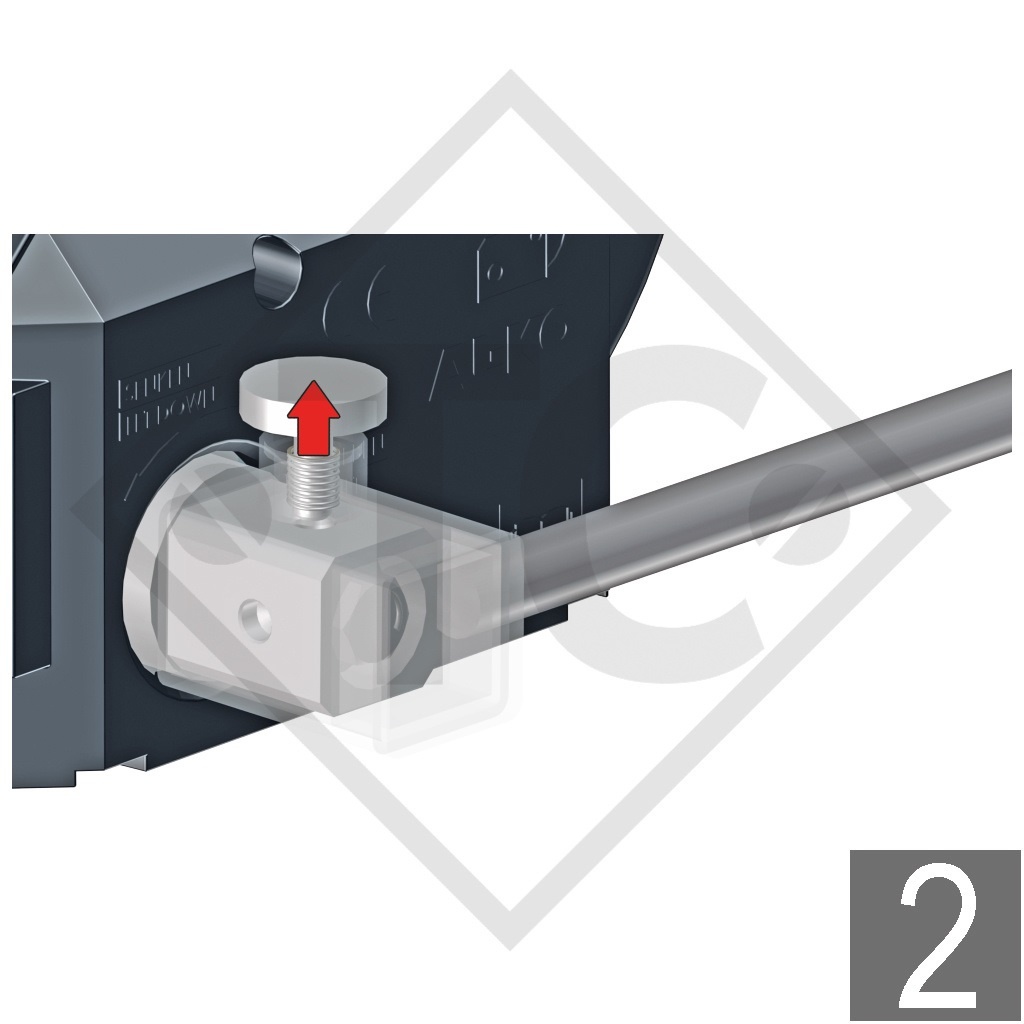

2. Relever la bague d'immobilisation
3. Retirer la manivelle

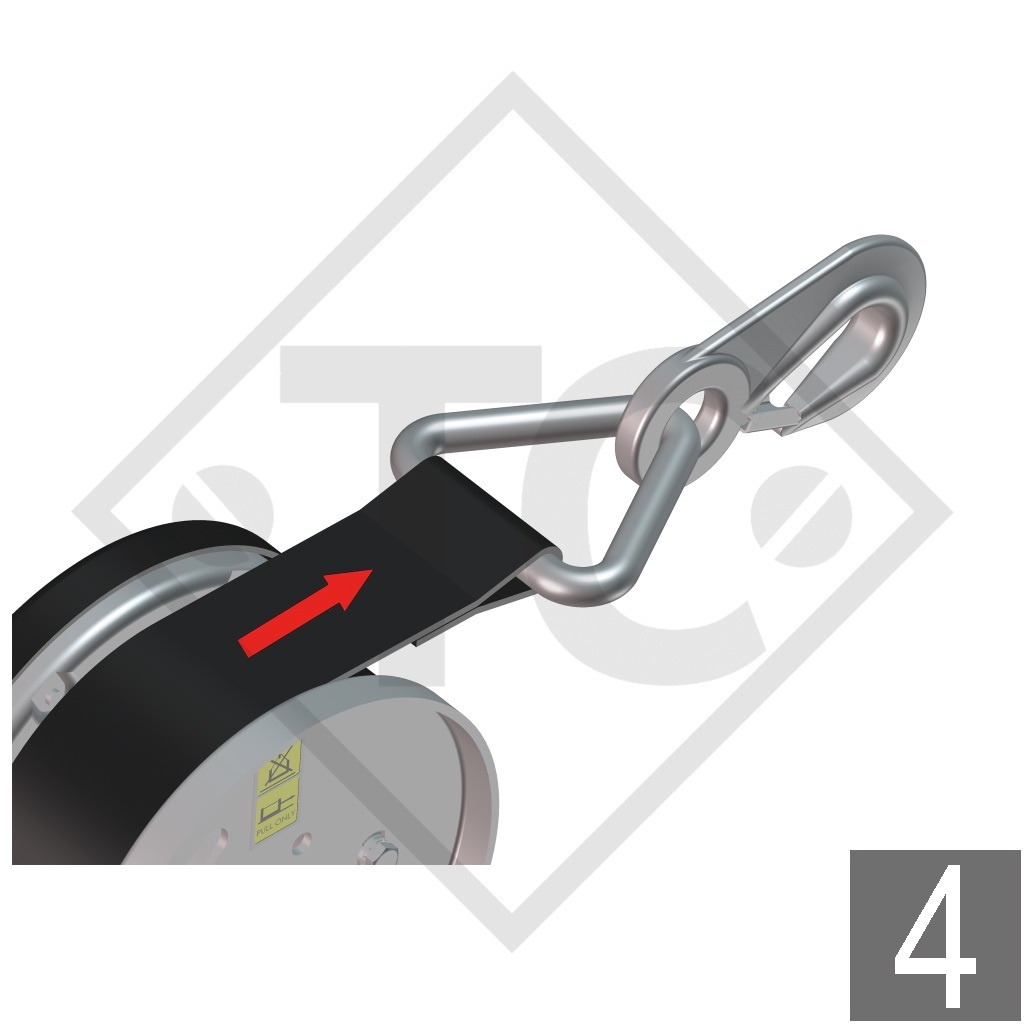

4. La sangle ou le câble peut maintenant être retiré
