Accueil / Treuil BASIC 900kg, type 900 A Basic avec dispositif de freinage automatique, avec enroulage automatique, sans câble/sangle
effort à la manivelle 230N, charge minimale 25kg, démultiplicateur 8.75 : 1, course par rotation de manivelle de 25 à 53mm, capacité de tambour pour ⌀ de câble 7mm : 17 mètres, capacité de tambour, sangle de halage : 7 mètres. Lire plus...
Code article 1225301 avec enroulage automatique, sans câble/sangle
| Treuil de type 900 Compact freiné avec enroulage automatique |
| Charge maxi de levage | 900 kg |
| Effort à la manivelle | 230 N |
| Charge minimale | 25 kg |
| Démultiplicateur | 8,75 : 1 |
| Course par rotation de manivelle | de 25 à 53 mm |
| Capacité de tambour pour ø de câble 7 mm |
17 m |
| Capacité de tambour, sangle de halage | 7 m |
| Treuil BASIC 900 kg | Pente | Position du câble inférieure |
Position du câble centrale |
Position du câble supérieure |
| Levage vertical des charges - (valeurs indicatives) | - | 900 kg | 600 kg | 330 kg |
|
Traction horizontale et inclinée d'une charge (non roulante) (valeurs indicatives) Facteur de frottement env. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
1.500 kg 1.300 kg 1.150 kg |
1.000 kg 900 kg 800 kg |
550 kg 500 kg 400 kg |
|
Traction inclinée d’une charge roulante (valeurs indicatives) |
10% (6°) 20% (11°) 30% (17°) |
5.800 kg 3.600 kg 2.700 kg |
3.900 kg 2.400 kg 1.800 kg |
3.900 kg 2.400 kg 1.800 kg |
MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811646
TREUILS
avec freinage de charge automatique
FREINAGE DE CHARGE
automatique
LES PLUS
Freinage de charge automatique
Enroulage automatique pour câble ou sangle (en option)
Manivelle amovible (en option)
Capot plastique côté engrenage
Programme : 450 et 900 kg
TRAITEMENT DE SURFACE
Zingué avec passivation d'un film épais, test de brouillard salin env. 200 heures
COMMANDE DU TREUIL
Levage : Tourner la manivelle dans le sens horaire
Maintien : Relâcher la manivelle dans la position souhaitée (freinage de charge automatique)
Abaissement : Tourner la manivelle dans le sens anti-horaire
COMMANDE DE L’ENROULAGE AUTOMATIQUE

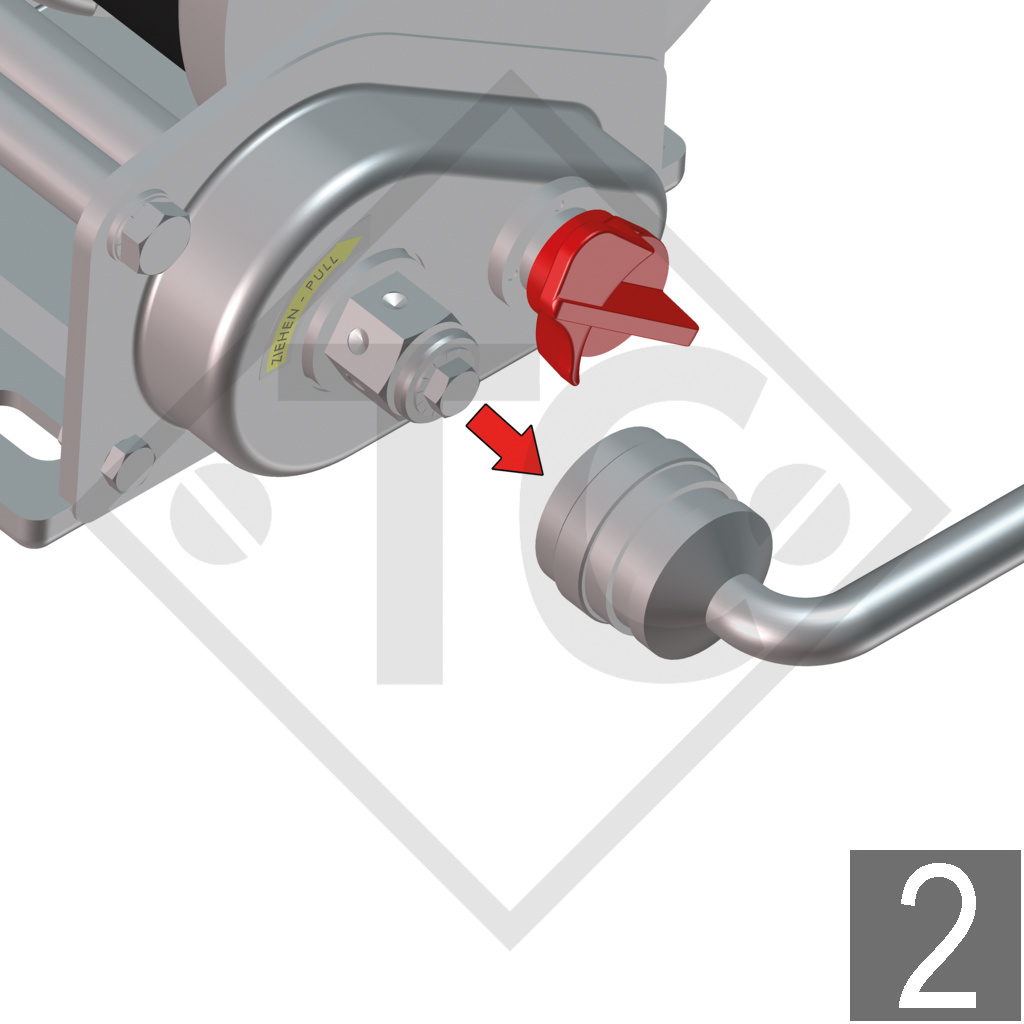

1. Relever la bague d'immobilisation
2. Retirer la manivelle
3. Enfoncer et tourner le levier rouge (désactiver le freinage de charge automatique)

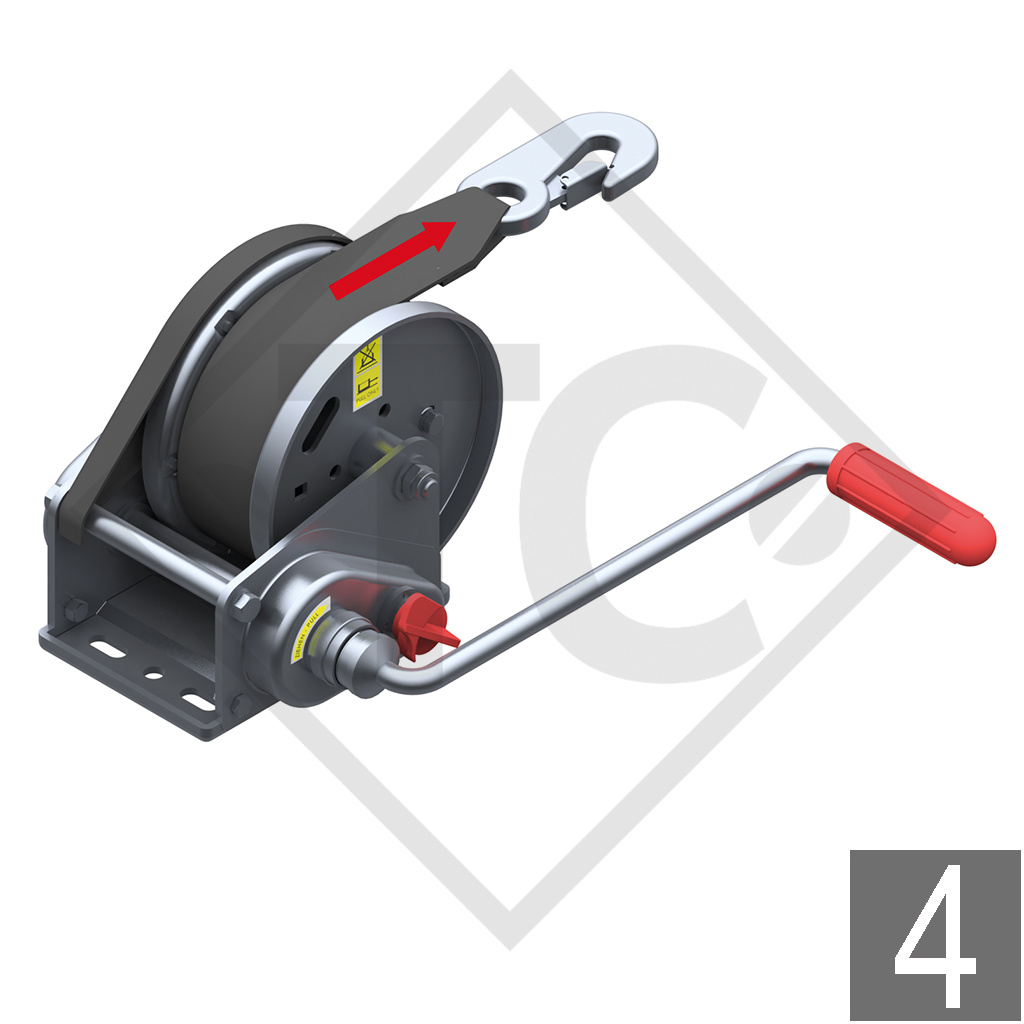

4. La sangle ou le câble peut maintenant être retiré
