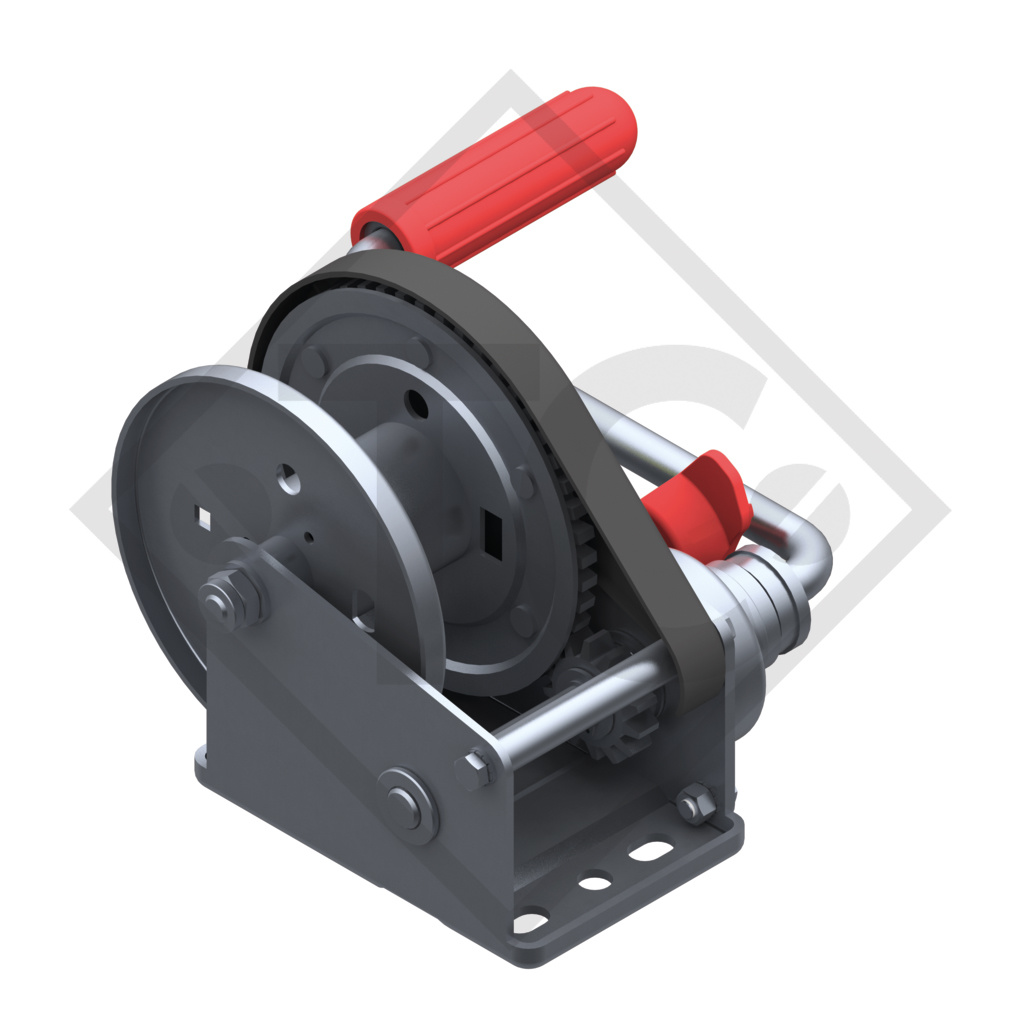

Accueil / Treuil BASIC 450kg, type 450 A Basic avec dispositif de freinage automatique, avec enroulage automatique, sans câble/sangle
effort à la manivelle 220N, charge minimale 25kg, démultiplicateur 3.50 : 1, course par rotation de manivelle de 45 à 100mm, capacité de tambour pour ⌀ de câble 5mm : 15 mètres, capacité de tambour, sangle de halage : 6 mètres. Lire plus...
Code article 1225298 avec enroulage automatique, sans câble/sangle
| Treuil de type 450 Compact freiné avec enroulage automatique |
| Charge maxi de levage | 450 kg |
| Effort à la manivelle | 220 N |
| Charge minimale | 25 kg |
| Démultiplicateur | 3,5 : 1 |
| Course par rotation de manivelle | de 45 à 100 mm |
| Capacité de tambour pour ø de câble 5 mm |
15 m |
| Capacité de tambour, sangle de halage | 6 m |
| Treuil BASIC 450 kg | Pente | Position du câble inférieure |
Position du câble centrale |
Position du câble supérieure |
| Levage vertical des charges - (valeurs indicatives) | - | 450 kg | 300 kg | 170 kg |
|
Traction horizontale et inclinée d'une charge (non roulante) (valeurs indicatives) Facteur de frottement env. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
750 kg 650 kg 550 kg |
500 kg 450 kg 400 kg |
300 kg 250 kg 200 kg |
|
Traction inclinée d’une charge roulante (valeurs indicatives) |
10% (6°) 20% (11°) 30% (17°) |
2.900 kg 1.800 kg 1.350 kg |
2.000 kg 1.200 kg 900 kg |
1.100 kg 700 kg 500 kg |
MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811645
TREUILS
avec freinage de charge automatique
FREINAGE DE CHARGE
automatique
LES PLUS
Freinage de charge automatique
Enroulage automatique pour câble ou sangle (en option)
Manivelle amovible (en option)
Capot plastique côté engrenage
Programme : 450 et 900 kg
TRAITEMENT DE SURFACE
Zingué avec passivation d'un film épais, test de brouillard salin env. 200 heures
COMMANDE DU TREUIL
Levage : Tourner la manivelle dans le sens horaire
Maintien : Relâcher la manivelle dans la position souhaitée (freinage de charge automatique)
Abaissement : Tourner la manivelle dans le sens anti-horaire
COMMANDE DE L’ENROULAGE AUTOMATIQUE

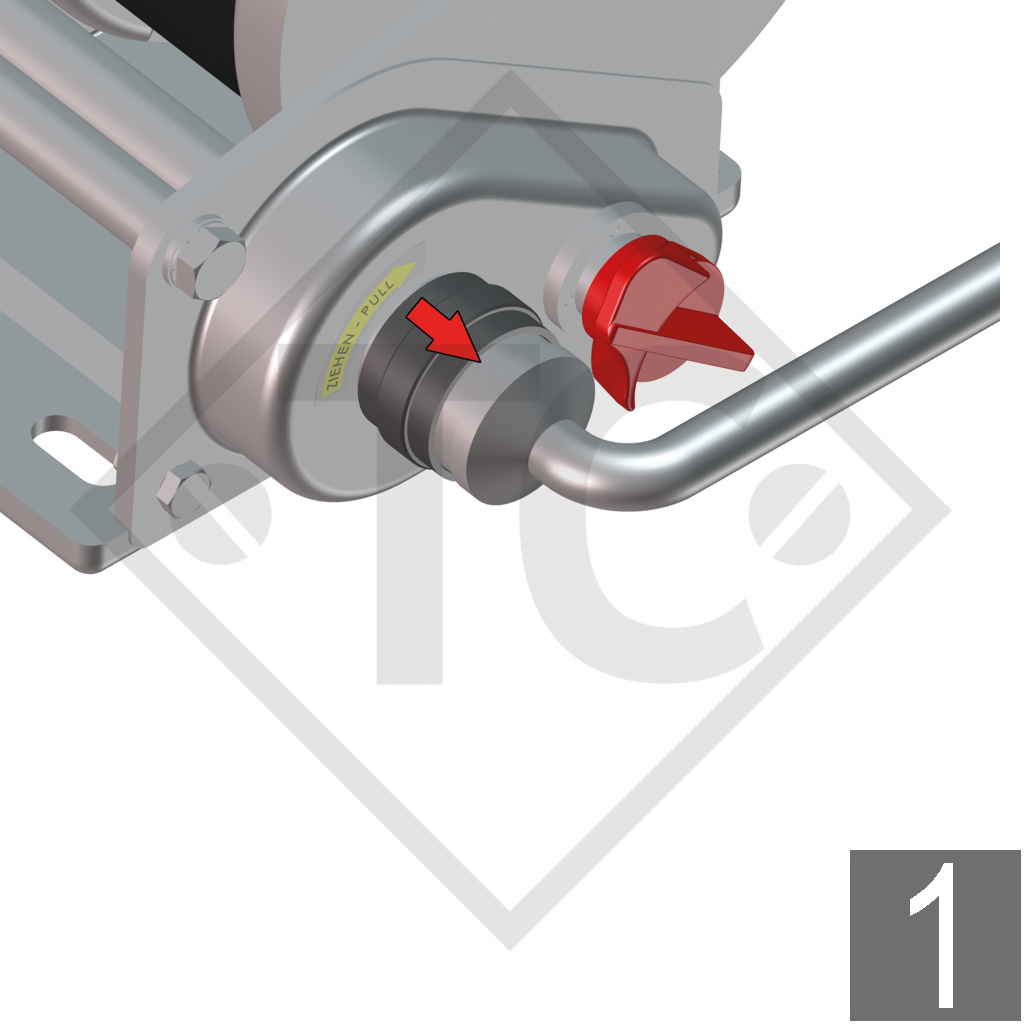

1. Relever la bague d'immobilisation
2. Retirer la manivelle

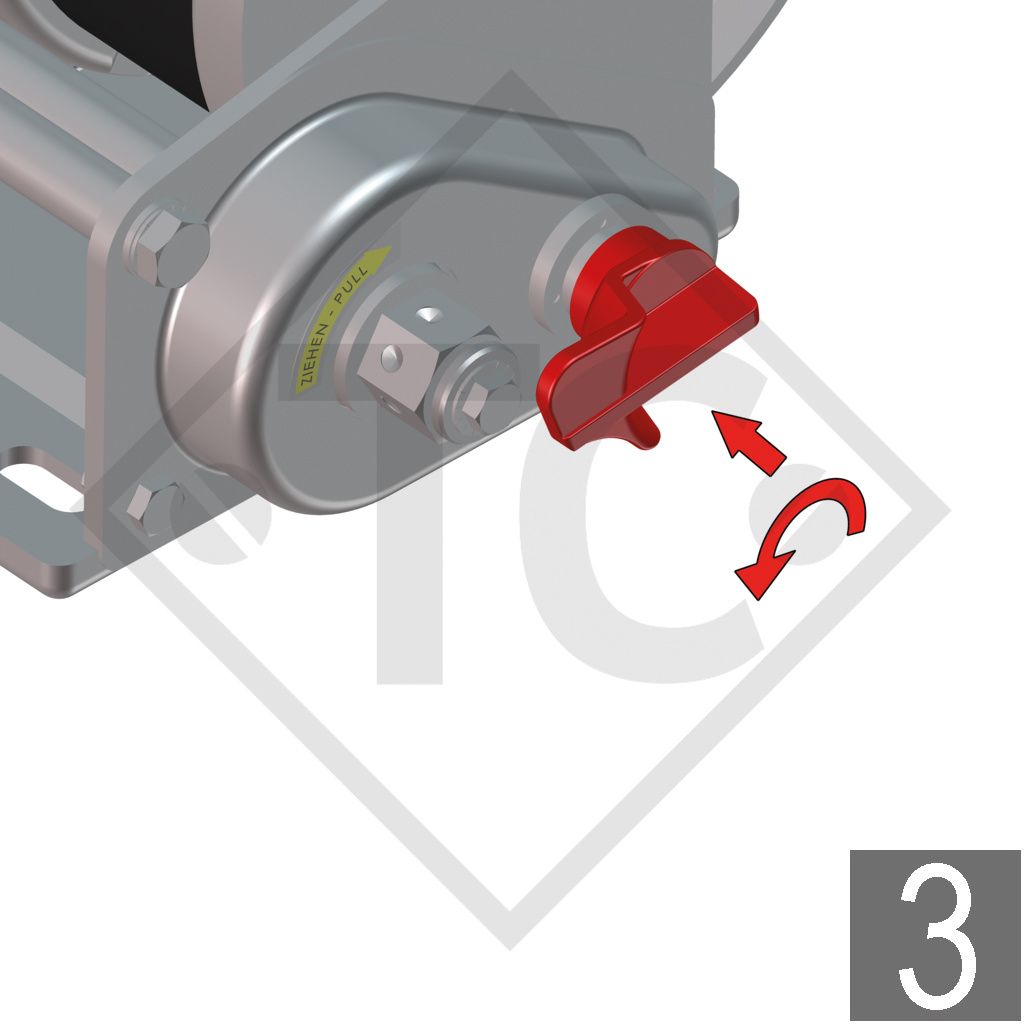

3. Enfoncer et tourner le levier rouge (désactiver le freinage de charge automatique)

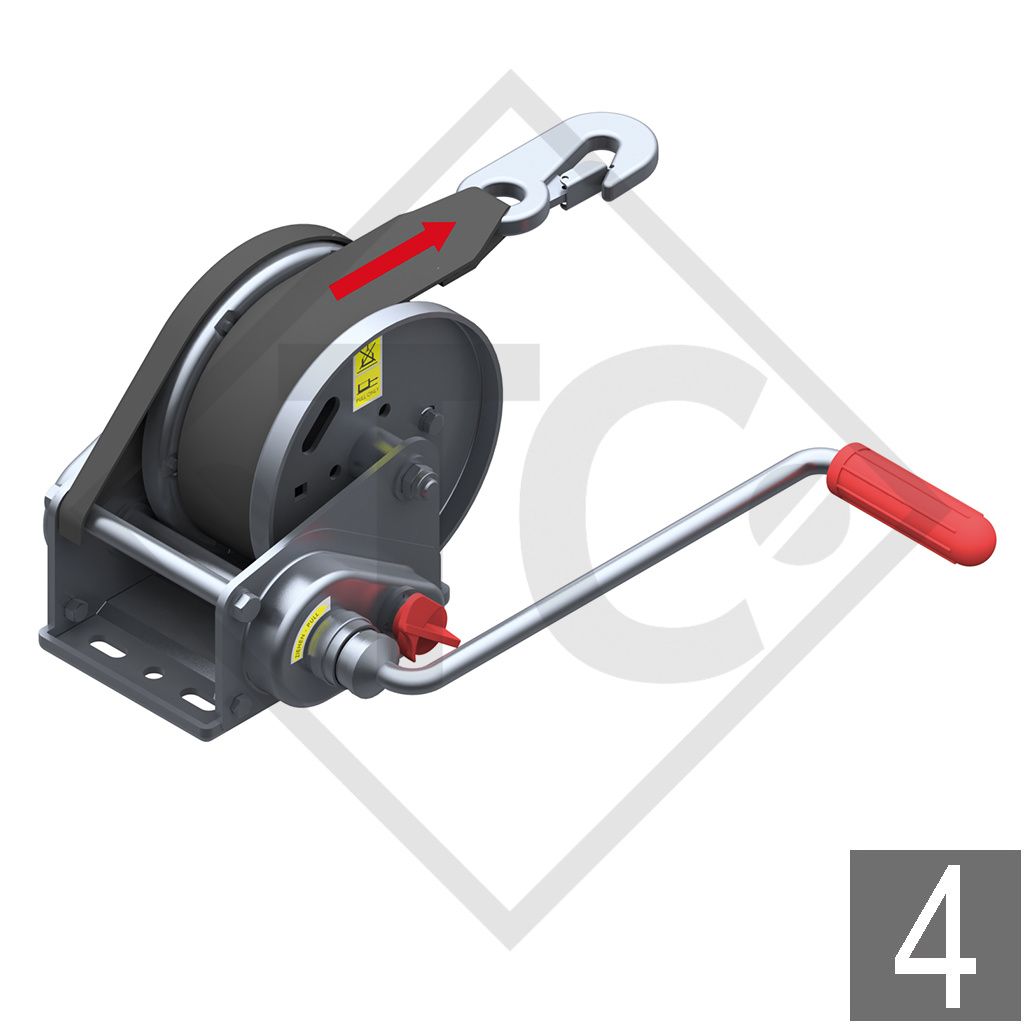

4. La sangle ou le câble peut maintenant être retiré
