Code article 20057709

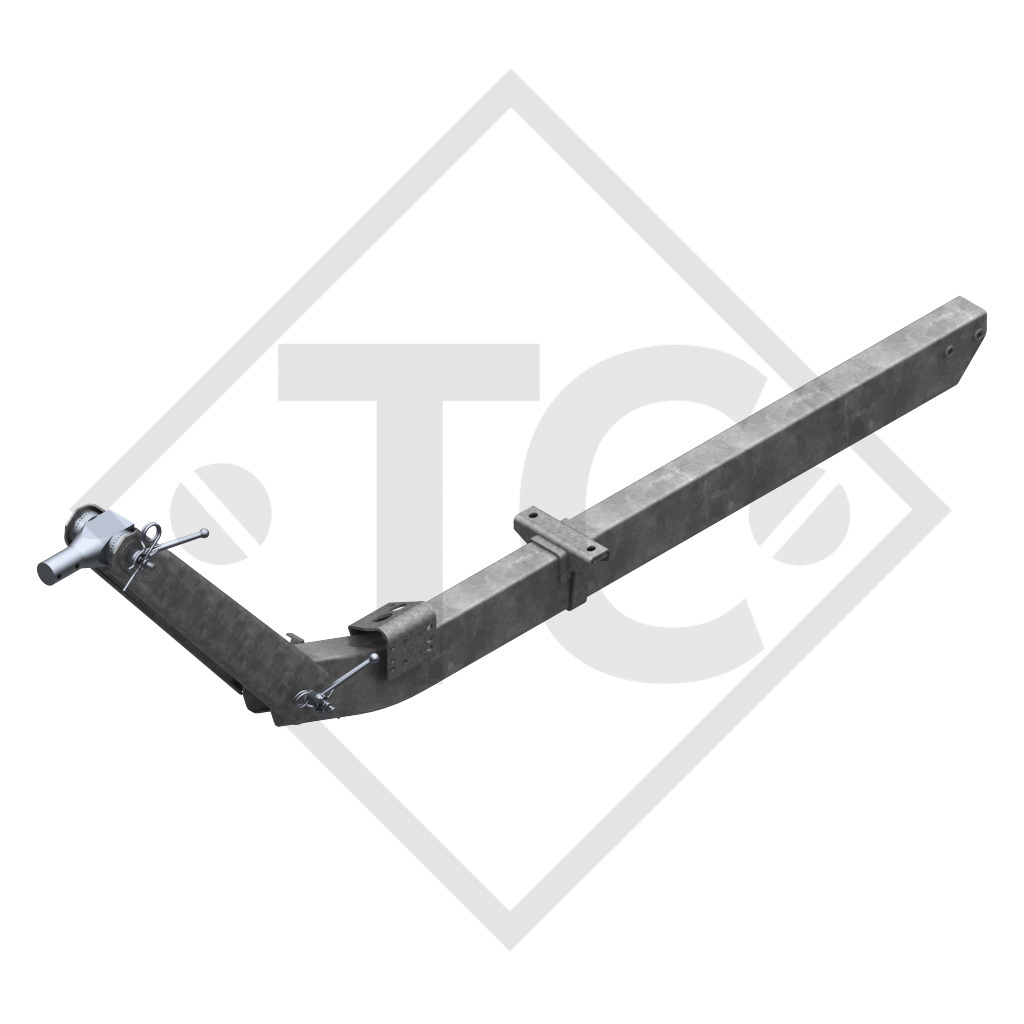

Timon complet avec timon monté (sans pièces d'accrochage)

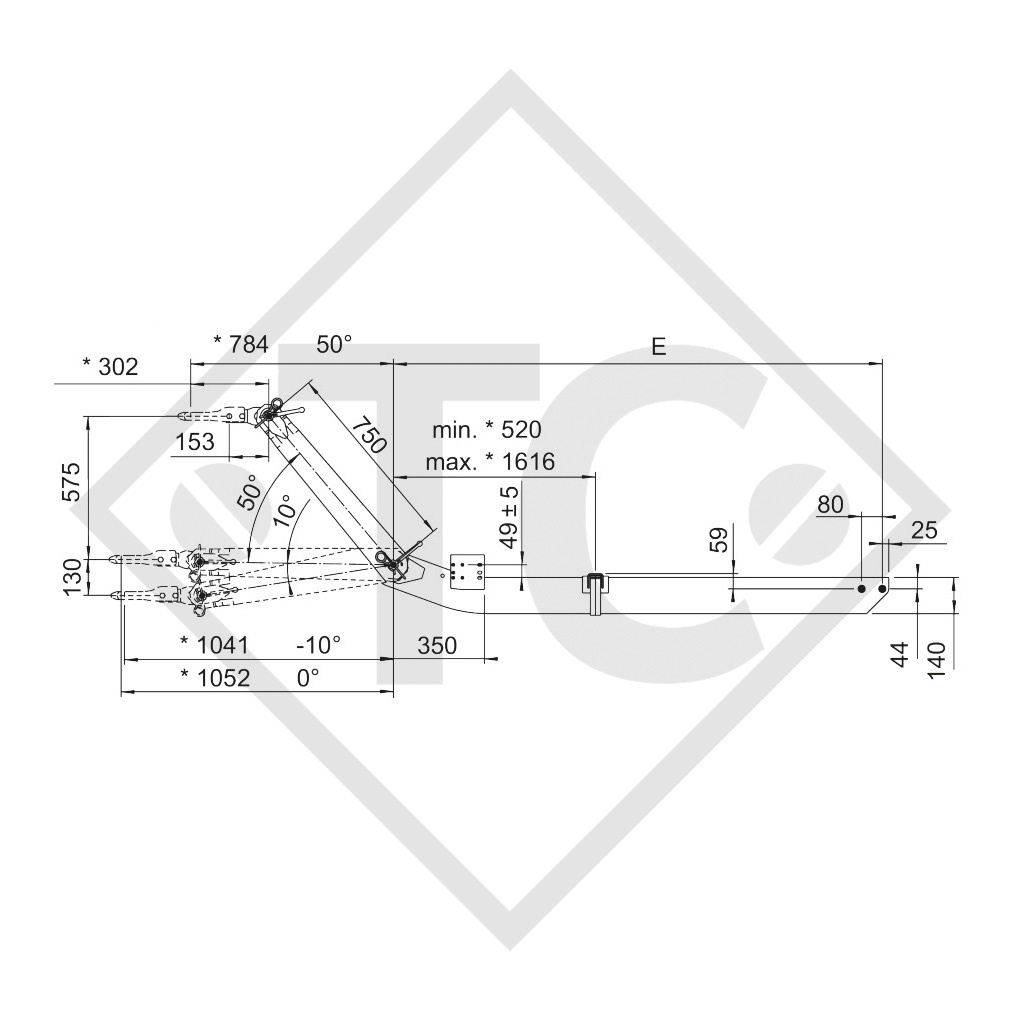

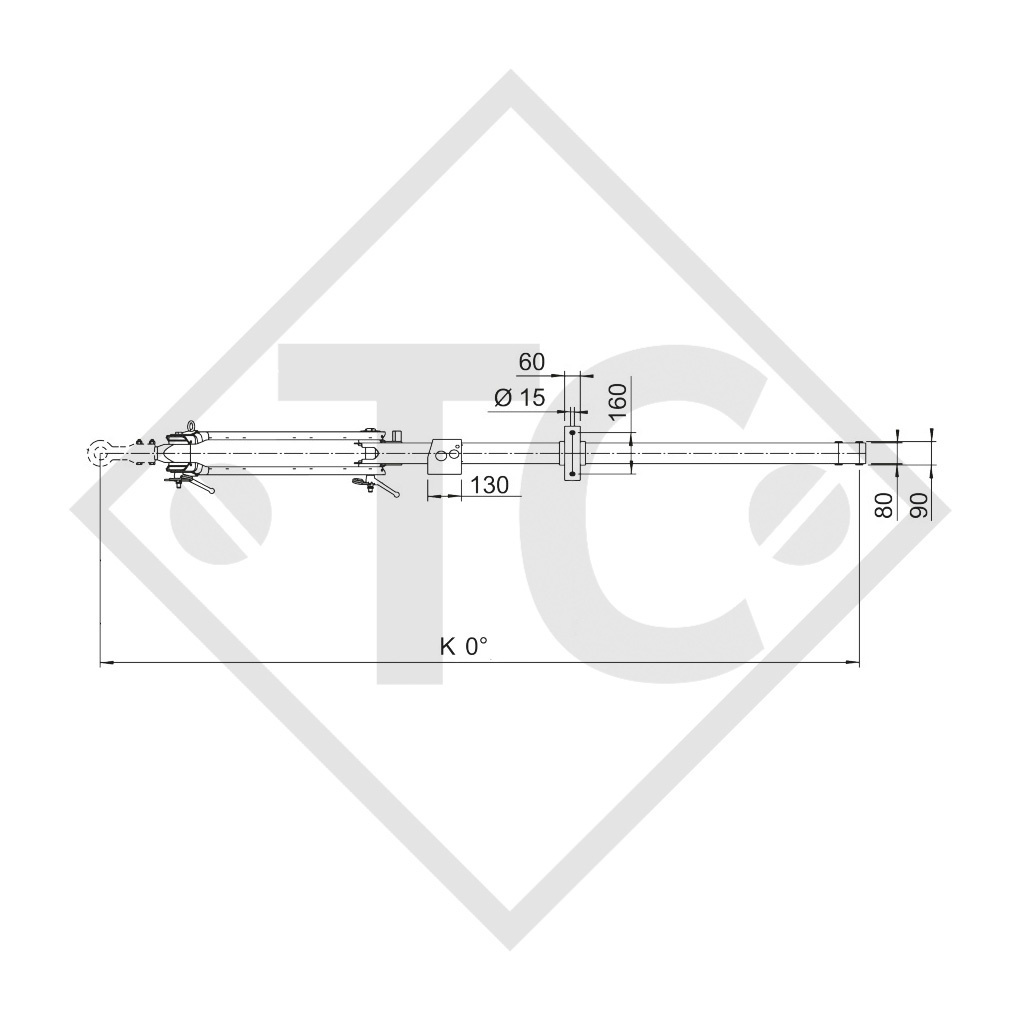

Longueur totale K avec 0°: 2942mm avec exemple de montage d'anneau d'accrochage DIN D40/F
* = anneaux d'accrochage DIN (les cotes doivent être recalculées pour d'autres pièces d'accrochage)
Longueur du timon E: 1890mm
Entretoise 750mm
Support de roue jockey = A
Exemple de montage = X

MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811675

TECHNIQUE
Type timon 162 VB version M
Entretoise avec profil timon
Charge à la rotule autorisée 100 kg
Pièces d'accrochage coiffantes

Homologation de type ECE n° : E1 55R-01 0212

TRAITEMENT DE SURFACE
Galvanisé
Têtes d’attelage, anneaux et diverses petites pièces zingués (non fournies)
