Accueil / ÉLÉMENT DU CHÂSSIS / ÉLÉMENT DU CHÂSSIS AL-KO / SYSTÈMES D'ACCROCHAGE / TIMONS REGLABLES EN HAUTEUR TYPE 501 VB POUR REMORQUES À FREINAGE À AIR JUSQU'À 5000KG / Timon réglable en hauteur type 501 VB version A pour remorques à freinage à air 5000kg
longueur totale K (avec 0°) 3580mm, longueur du timon E 2290mm, profil timon 120x200mm, entretoise 750mm, charge à la rotule autorisée 500kg, sans pièces d'accrochage. Lire plus...
Code article 20061523

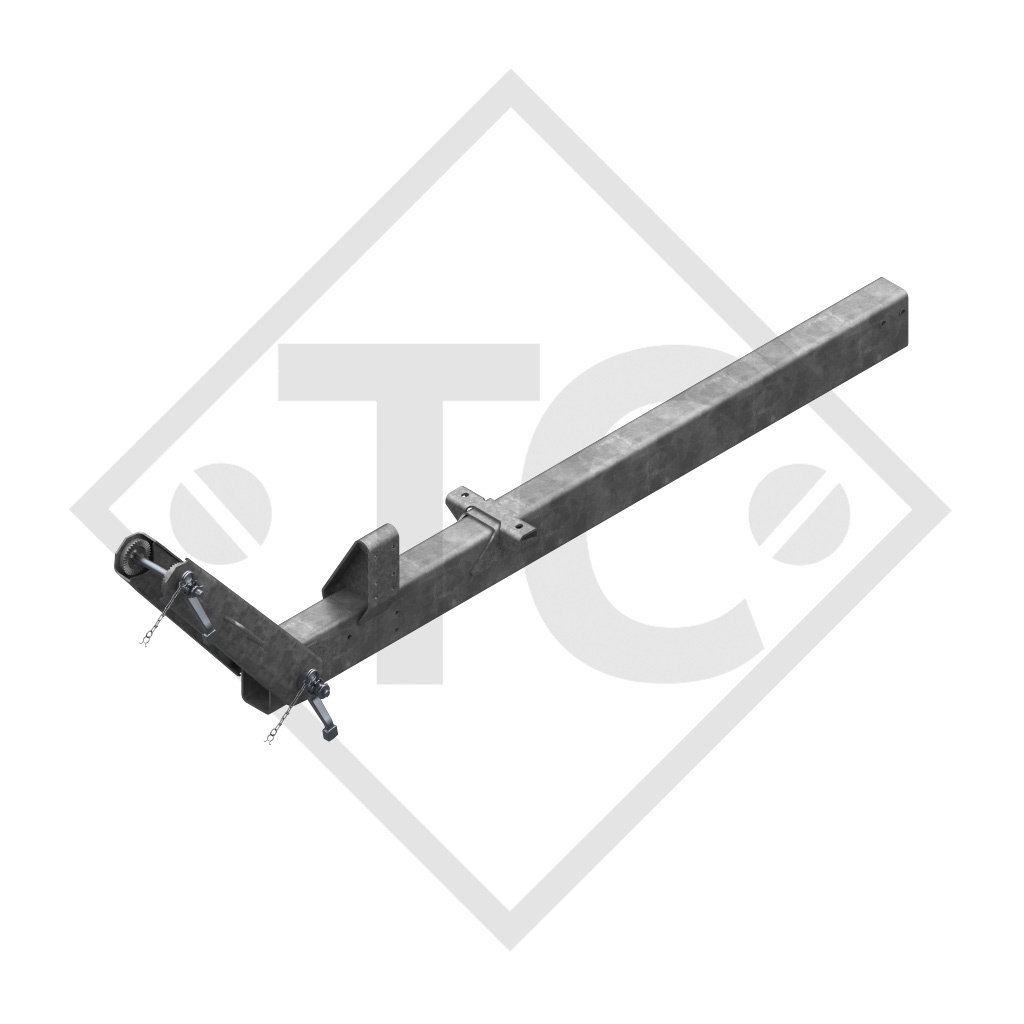

Timon complet avec timon monté (sans pièces d'accrochage)

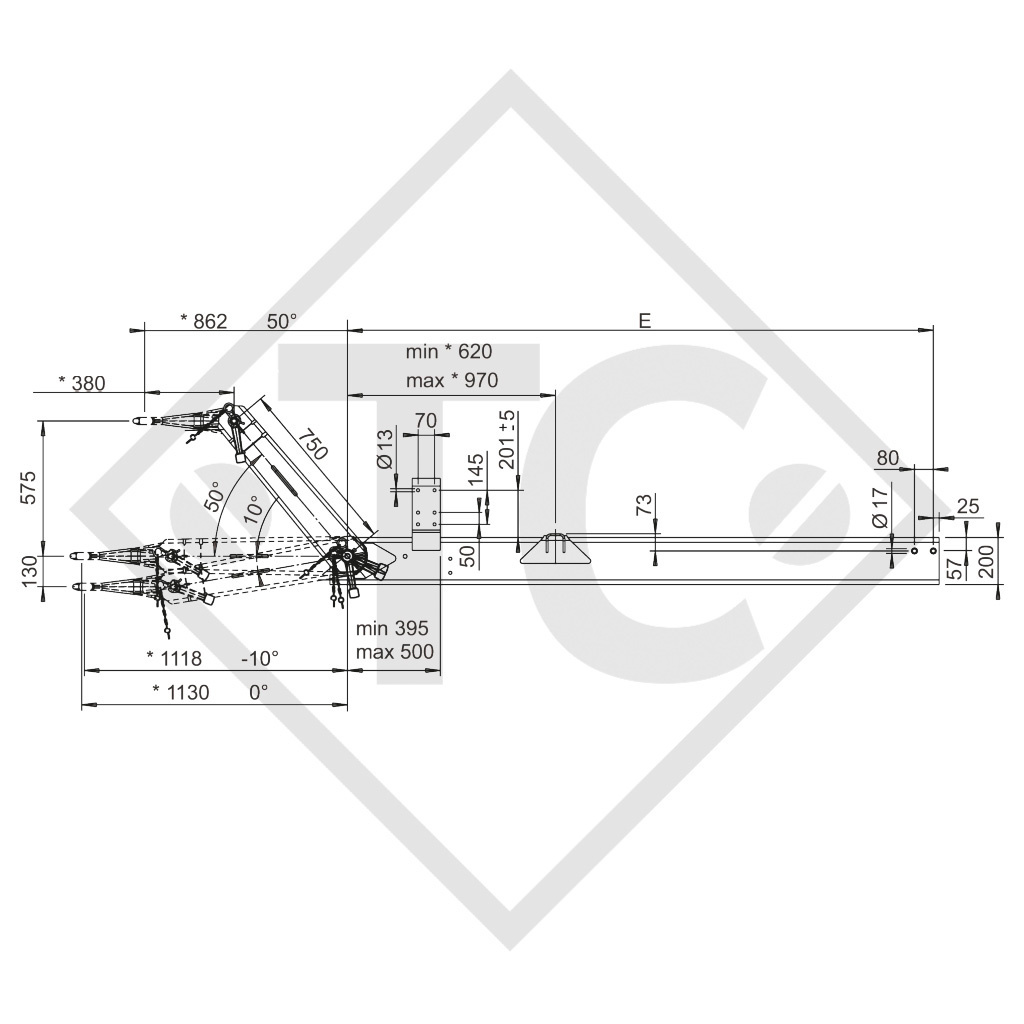

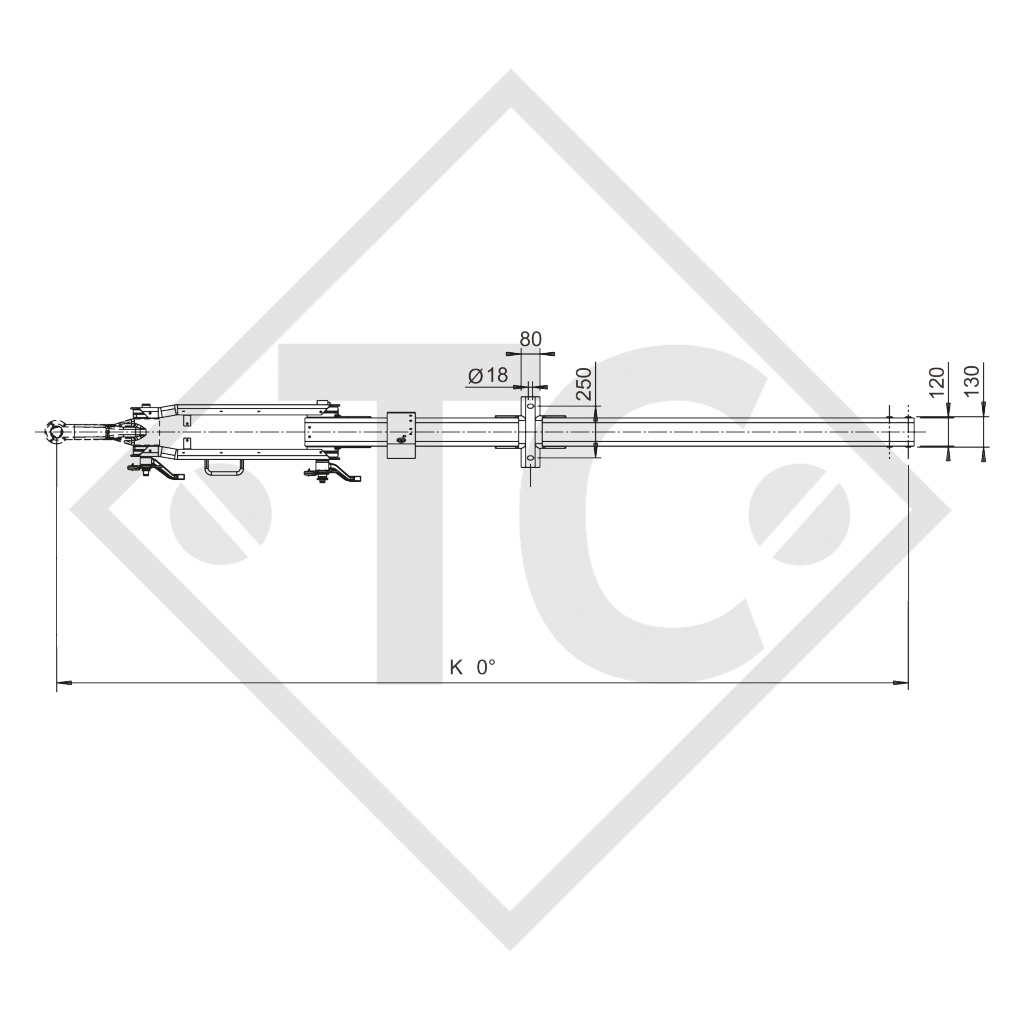

Longueur totale K avec 0°: 3420mm avec exemple de montage d'anneau d'accrochage DIN Ø 40
* = anneaux d'accrochage DIN (les cotes doivent être recalculées pour d'autres pièces d'accrochage)
Longueur du timon E: 2290mm
Entretoise 750mm

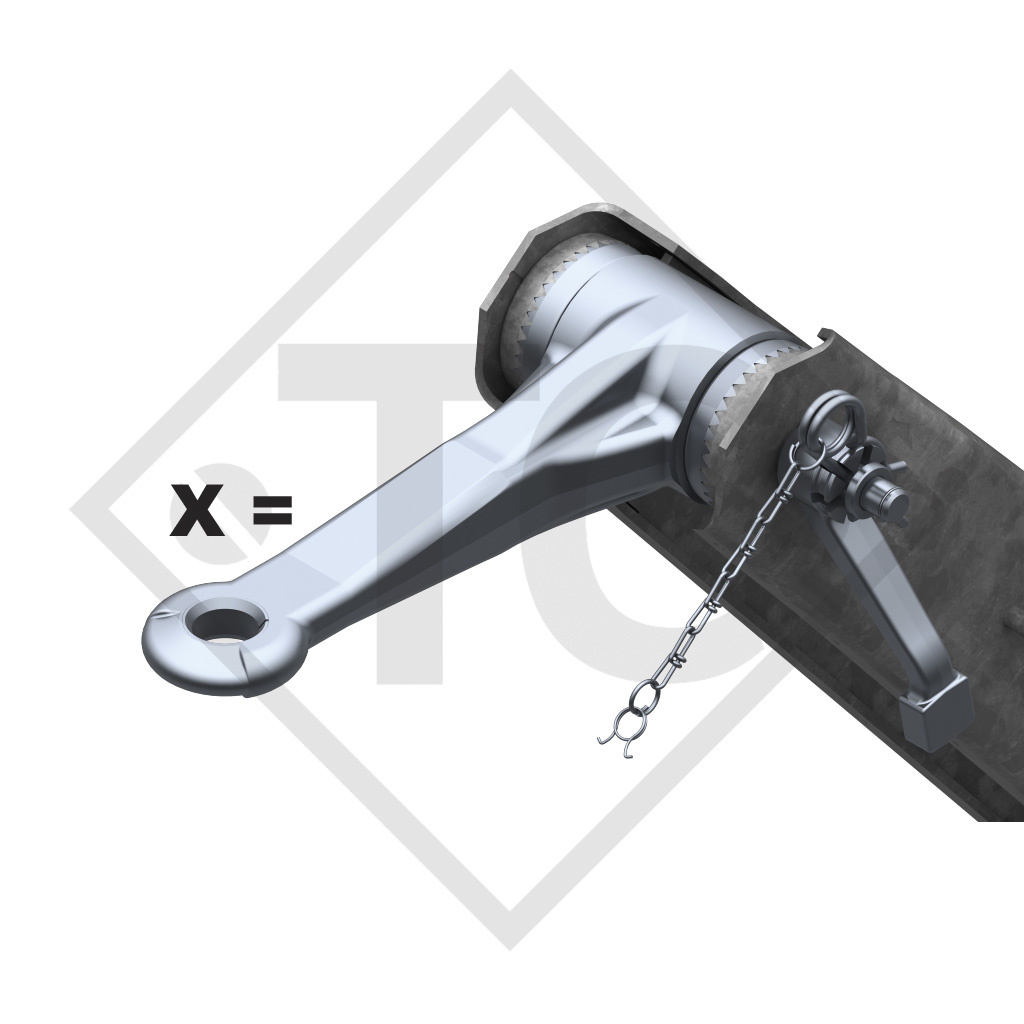

Exemple de montage = X
MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811487
TECHNIQUE
Type timon 501 VB version A
Entretoise avec profil timon
Charge à la rotule autorisée 500 kg
Pièces d'accrochage coiffantes
Homologation de type ECE n° : E1 55R-01 0883
TRAITEMENT DE SURFACE
Galvanisé
Têtes d’attelage, anneaux et diverses petites pièces zingués (non fournies)
Ici, vous trouvez la page de catalogue sous forme de téléchargement pratique en format PDF.
Vous pouvez également saisir le code article issu du catalogue en tant que terme de recherche dans notre boutique.
