AL-KO Timon réglable en hauteur type 501 VB version A pour remorques à freinage à air 5000kg

Code article 1732561
Timon complet avec timon monté (sans pièces d'accrochage)

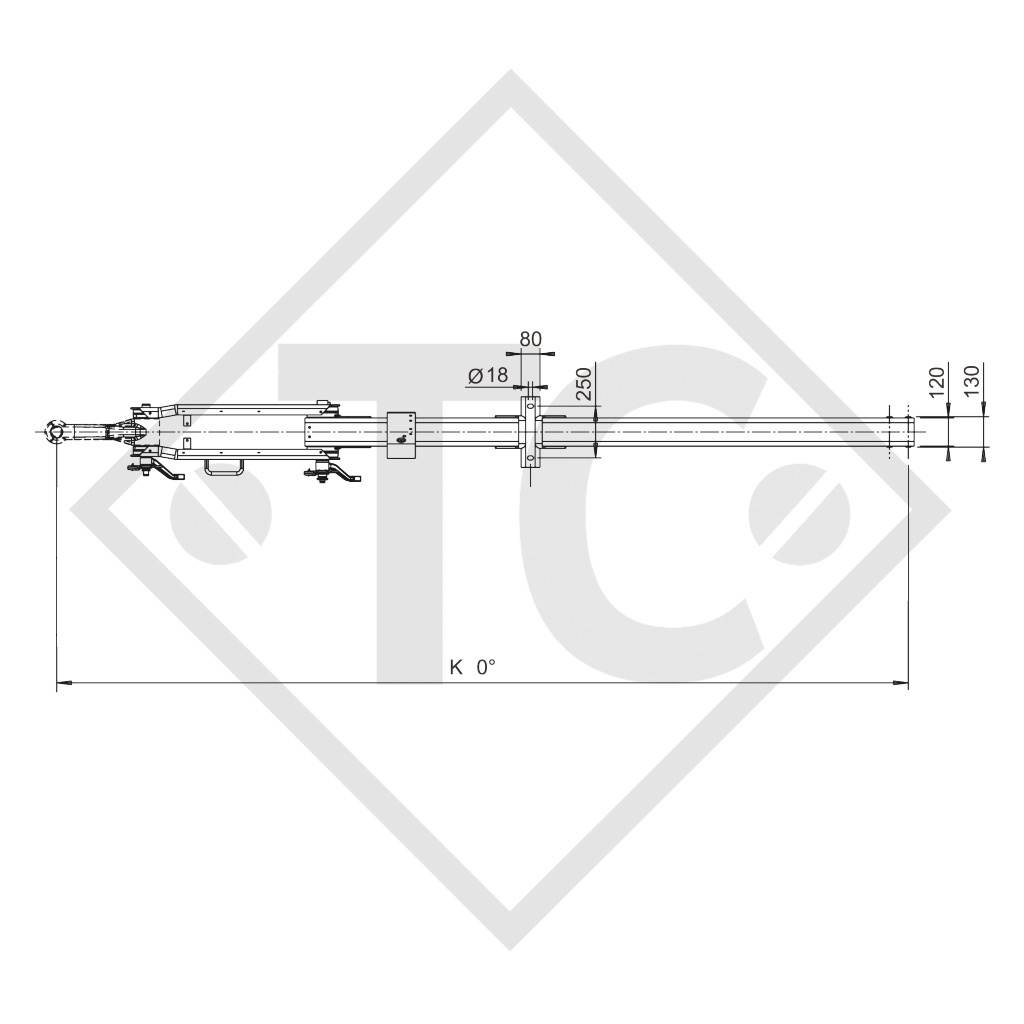

Longueur totale K avec 0°: 3420mm avec exemple de montage d'anneau d'accrochage DIN Ø 40
* = anneaux d'accrochage DIN (les cotes doivent être recalculées pour d'autres pièces d'accrochage)

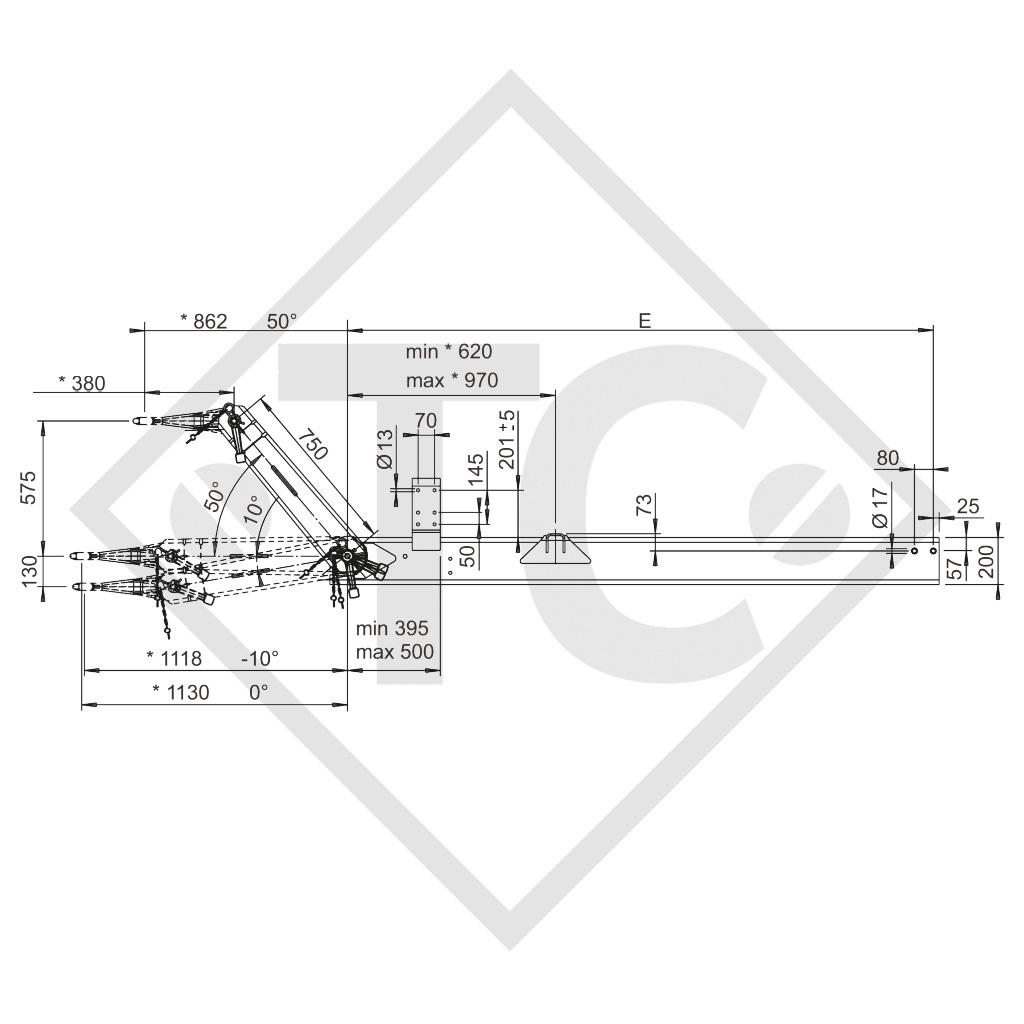

Longueur du timon E: 2130mm
Entretoise 750mm
Exemple de montage = X

MODE D'EMPLOI
LISTE DES PIÈCES DÉTACHÉES 811487

TECHNIQUE
Type timon 501 VB version A
Entretoise avec profil timon
Charge à la rotule autorisée 500 kg
Pièces d'accrochage coiffantes

Homologation de type ECE n° : E1 55R-01 0883

TRAITEMENT DE SURFACE
Galvanisé
Têtes d’attelage, anneaux et diverses petites pièces zingués (non fournies)
