droit, pour les types B 850, B 1000, B 1200 et B 1600, cote X 40-70mm, traitement de surface: galvanisé. Lire plus...

Liste de souhaits: Ajouter pour comparer:
Prix 9,90 EUR Taxes incluses Sans les Frais d'envoi
Heure de livraison: env. 1-3 jours ouvrés (lu-ve)

Code article 244088

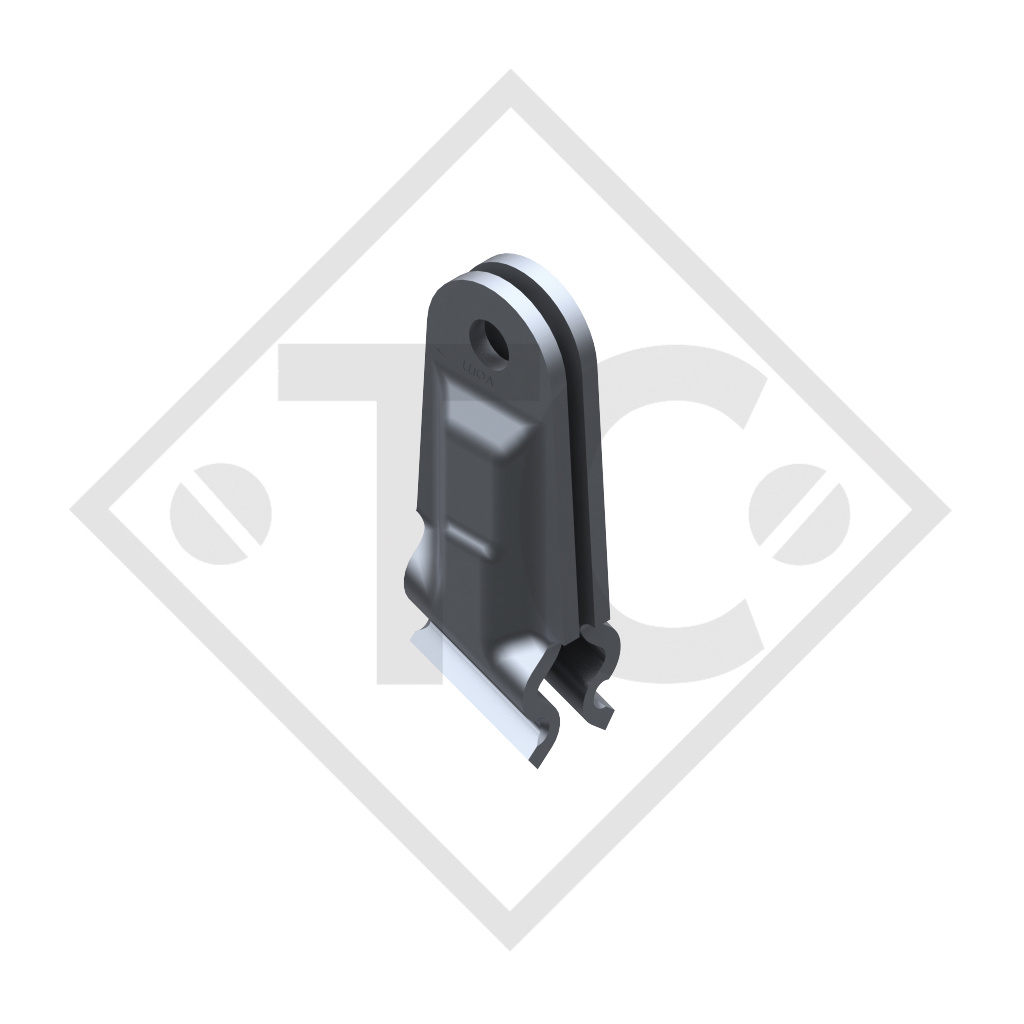

Supports d'amortisseur pour tourillons AL‑KO
Type d'essieu B 850, B1000, B1200, B1600
Versions de bras de suspension possibles Bras embouti avec
trou de fixation
Type de postéquipement Support d'amortisseur clipsable
Montage extérieur Cote X 40-70mm
Montage extérieur Code article support d'amortisseur pour bras de suspension à l’unité 244088 (droit)
Montage intérieur cote Y 0-50mm
Montage intérieur Code article support
d'amortisseur pour tourillon
par kit = 2 pièces 1211507 (avec bague entretoise)
Code article patte support pour chassis de remorque (à commander  séparément)
à l’unité 1312110

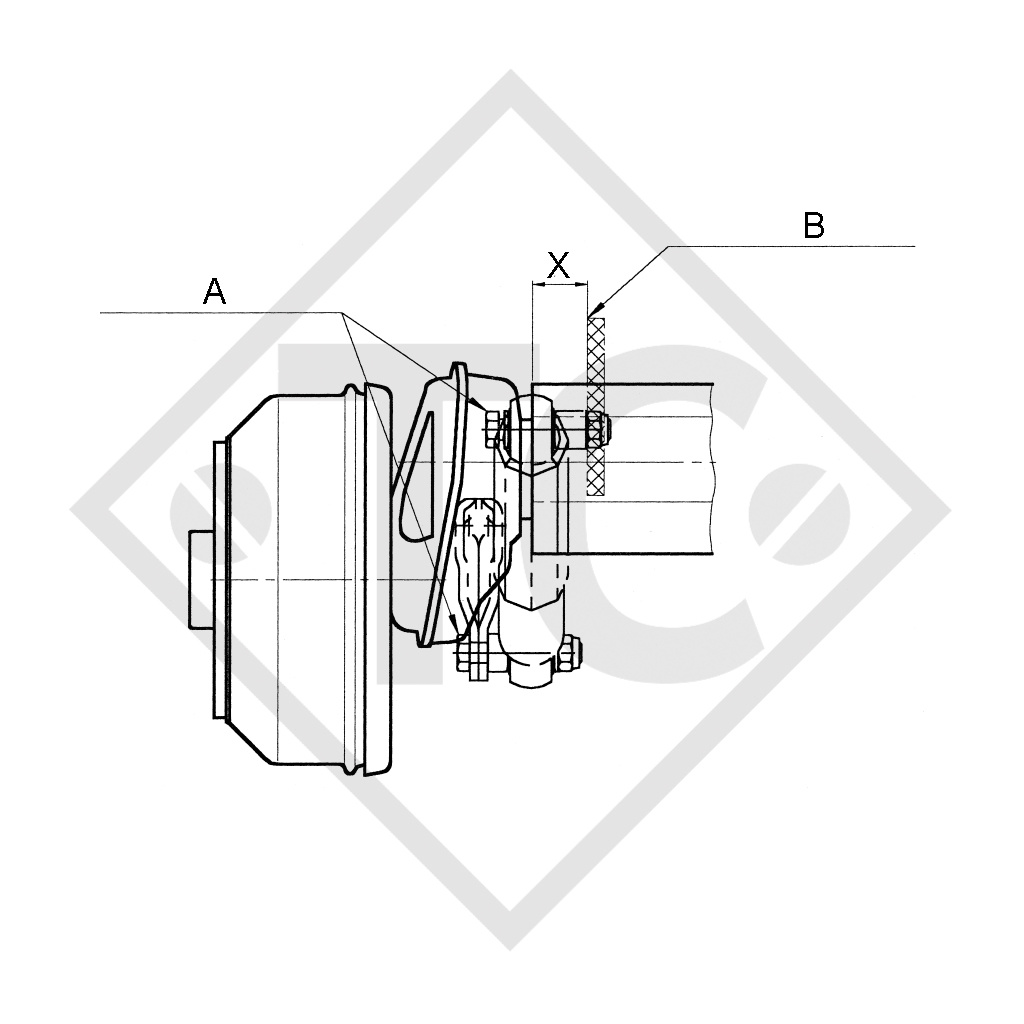

Cote X, Montage des amortisseurs de l'extérieur

A =

B =

de l’arête extérieure du tube d’essieu jusqu’au système d’amortisseur

Tête de vis toujours en direction du pneu !

Système d'amortisseur (à définir par le constructeur du véhicule)

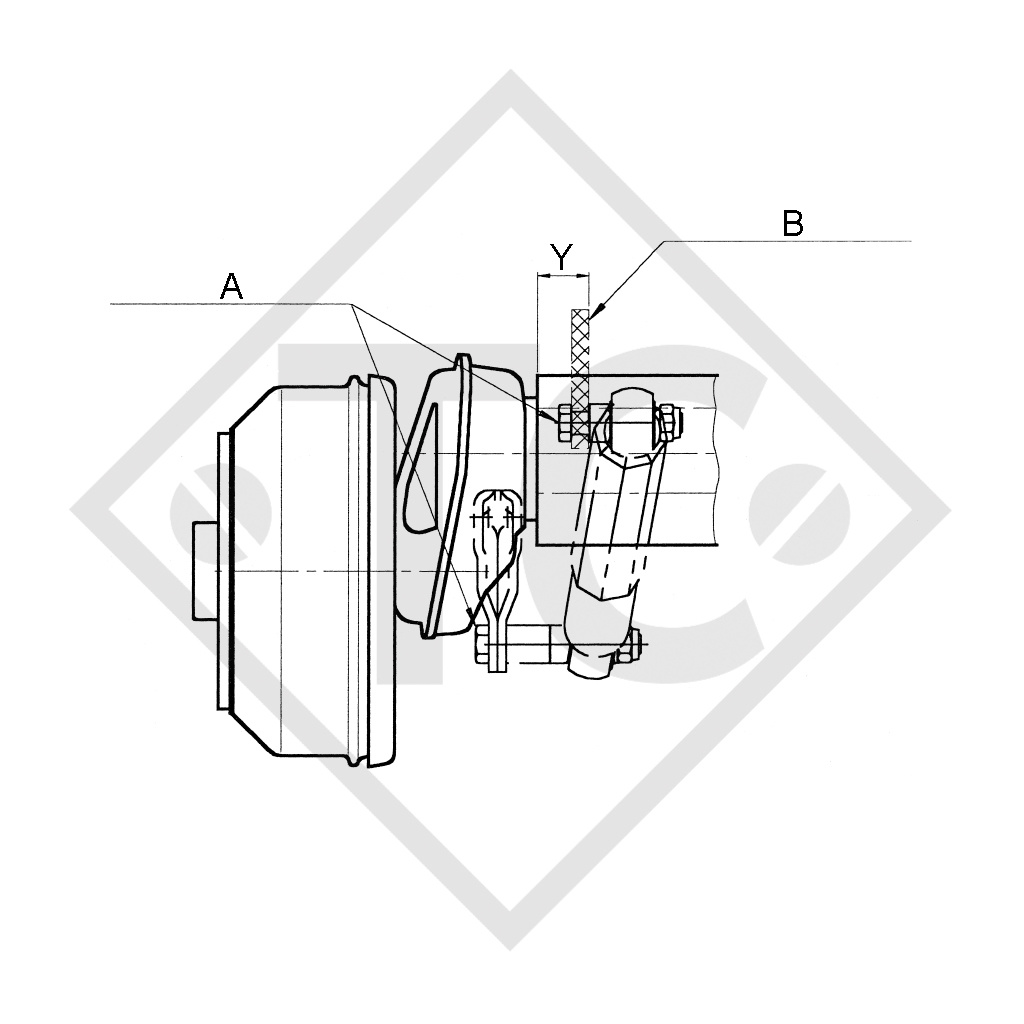

Cote Y, Montage des amortisseurs de l'intérieur

A =

B =

de l’arête extérieure du tube d’essieu jusqu’au système d’amortisseur (coté intérieur)

Tête de vis toujours en direction du pneu !

Système d'amortisseur (à définir par le constructeur du véhicule)



CONTENU DE LA LIVRAISON
Support d’amortisseur pour tourillon sur des essieux AL-KO
Veuillez commander pour chaque essieu :
2 pièces supports d’amortisseur
