catégorie de poids solo 1600kg, tandem 2500kg, corps d'essieu 97mm, tourillon degrés spéciaux : 5°, profil timon rond 70mm et 88.9mm, rectangulaire largeur 70mm et 80mm, cote A 175mm, cote B 190mm, cote C 80mm, cote D 12.5mm, cote E 12.5mm, cote F 36mm, c Lire plus...

Liste de souhaits: Ajouter pour comparer:

Code article 1211600

Version Suspension hexagonale caoutchouc AL‑KO
Catégorie de poids
Solo
1600kg
Catégorie de poids
Tandem
2500kg
Corps d'essieu 97mm
N: Tourillon
Degrés spéciaux

Profil timon

Rond Ø

Rectangulaire largeur



70mm et 88.9mm

70mm et 80mm

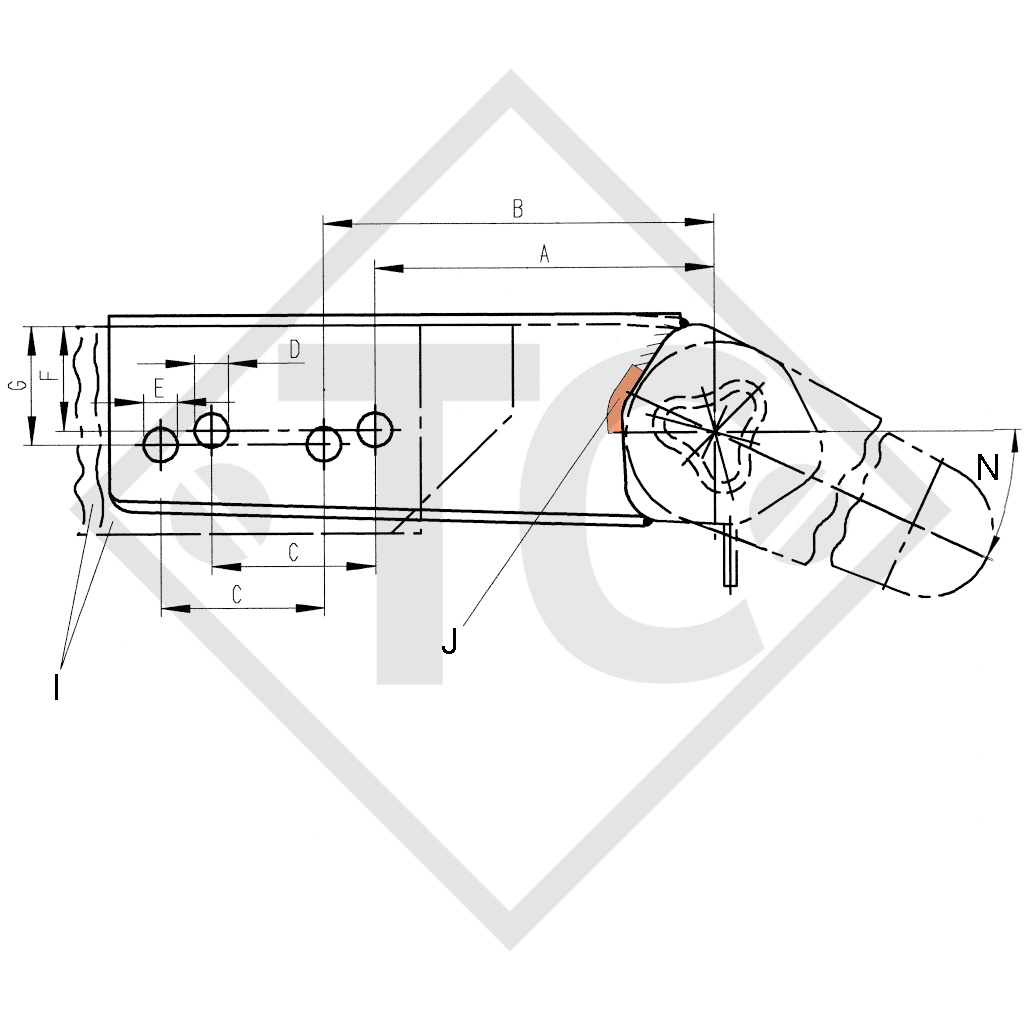

Cote A
175mm
Cote B
190mm
Cote C
80mm
Cote D
12.5mm
Cote E
12.5mm
Cote F
36mm
Cote G
45mm
Cote H
90mm
I:
Tubes timons

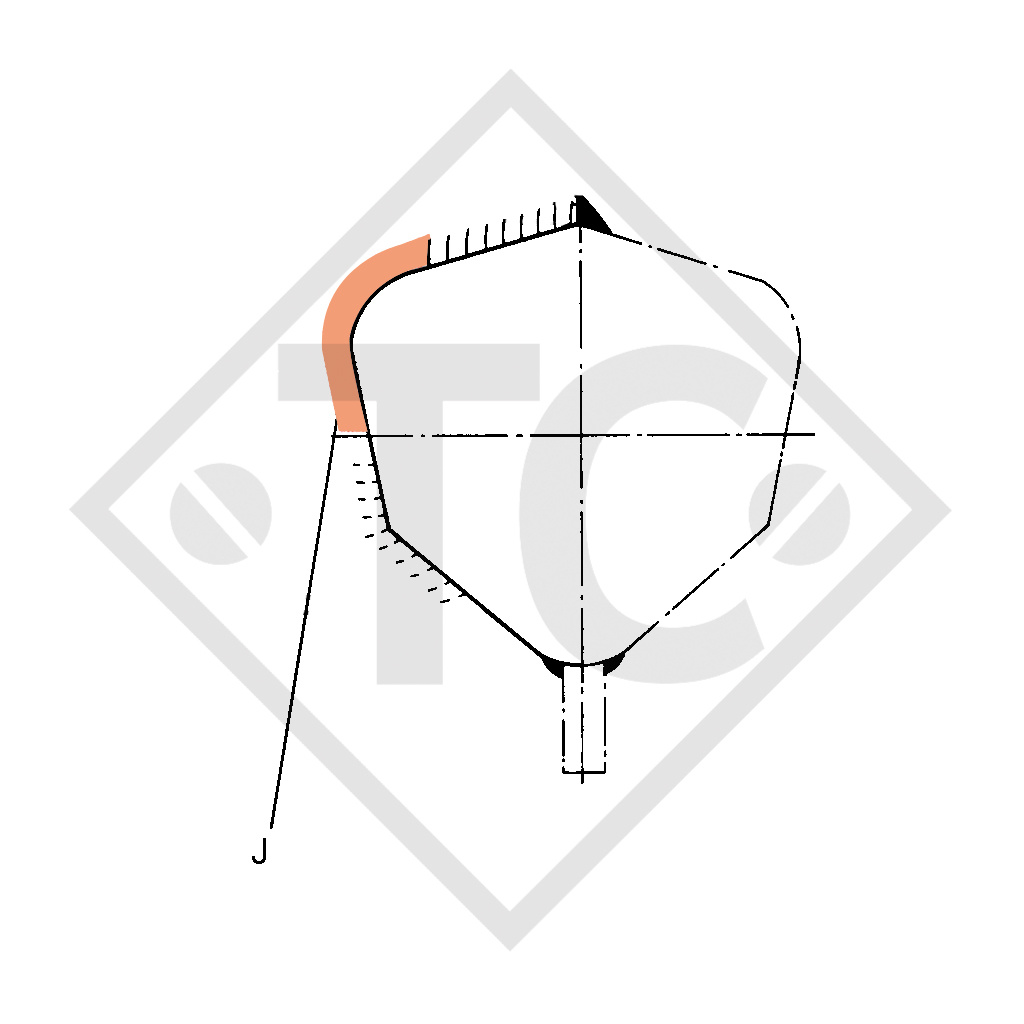

J:
Attention : La zone munie d’un marquage rouge ne doit pas être soudée (modification de la voie et du carrossage)

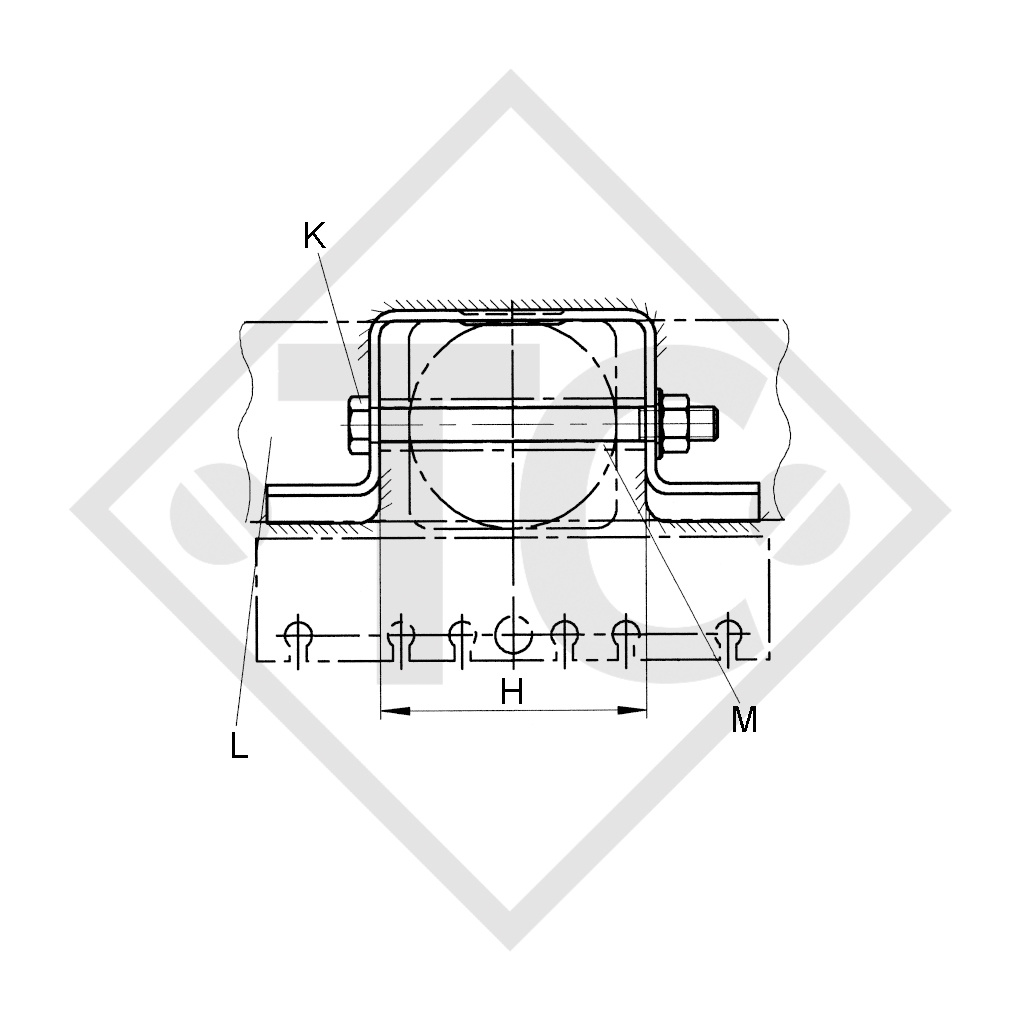

K:
Vis hexagonale + écrou autobloquant M12/M16
L:
Tube d'essieu
M:
Entretoise



Liaisons à souder et boulonner pour essieux

TECHNIQUE
Montage :
1. Sur demande, la liaison est déjà soudée en usine par le fabricant.
2. Couper le profil timon (si besoin est).
3. Faire deux trous sur le profil timon.
Les tubes timons d’AL-KO prévoient de série un trou avec une entretoise.
Lors de l’utilisation de liaisons à souder et boulonner, un trou doit être percé et muni d’une entretoise en complément.
Pour les timons au Ø rond, percer un trou traversant au centre à l’horizontale pour une entretoise 365472 Ø 22, pour 372879 Ø 25.5mm.
4. Souder les entretoises au centre.
5. Visser les entretoises à l’aide de la vis hexagonale et de l’écrou auto-bloquant.
Couple de serrage 75 Nm pour M12 ;
Couple de serrage 195 Nm pour M16

CONTENU DE LA LIVRAISON
(voir le dessin technique) comprenant :
Visserie
pour les timons (réglables en hauteur)
et droits les entretoises sont comprises
dans la livraison du timon
Instruction de soudage code article 604038

TRAITEMENT DE SURFACE
Trempé noir
