Code article 240134
| Version essieu barre de torsion |
Catégorie de poids
Solo |
3500kg |
Catégorie de poids
Tandem |
- - - |
Tourillon
Degrés standard |
20° |
Profil timon
Rectangulaire largeur |
100mm et 120mm |
J:
|

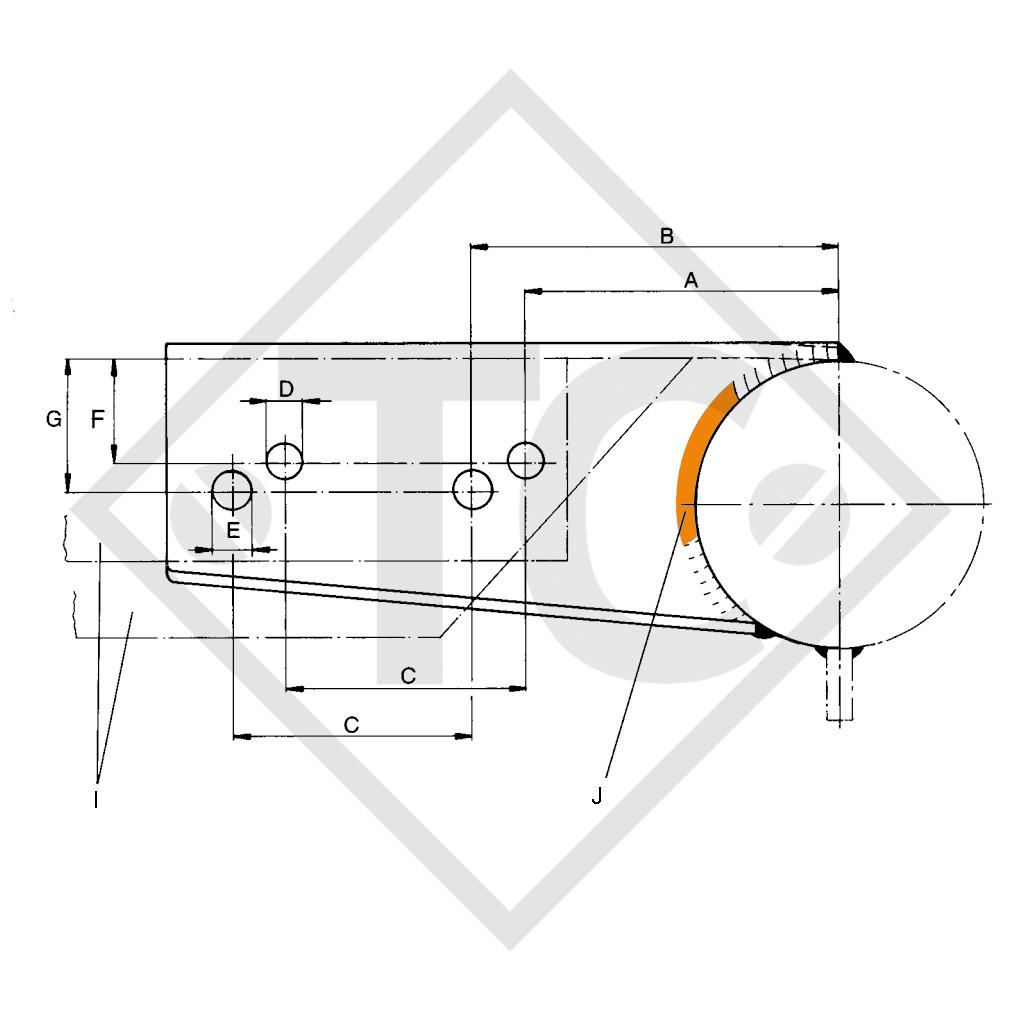

Attention : La zone munie d’un marquage rouge ne doit pas être soudée (modification de la voie et du carrossage) |
K:
|

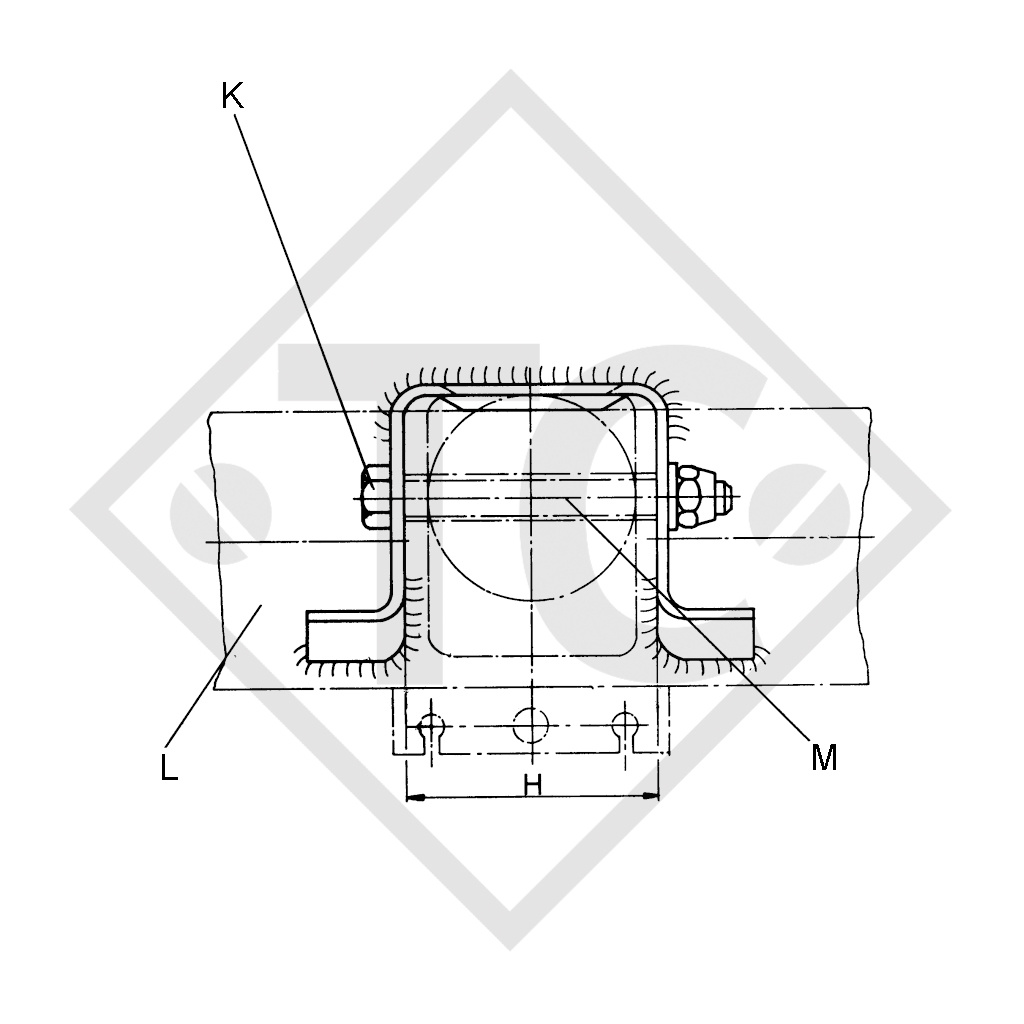

Vis hexagonale + écrou autobloquant M12/M16 |
Liaisons à souder et boulonner pour essieux
TECHNIQUE
Montage :
1. Sur demande, la liaison est déjà soudée en usine par le fabricant.
2. Couper le profil timon (si besoin est).
3. Faire deux trous sur le profil timon.
Les tubes timons d’AL-KO prévoient de série un trou avec une entretoise.
Lors de l’utilisation de liaisons à souder et boulonner, un trou doit être percé et muni d’une entretoise en complément.
Pour les timons au Ø rond, percer un trou traversant au centre à l’horizontale pour une entretoise 365472 Ø 22, pour 372879 Ø 25.5mm.
4. Souder les entretoises au centre.
5. Visser les entretoises à l’aide de la vis hexagonale et de l’écrou auto-bloquant.
Couple de serrage 75 Nm pour M12 ;
Couple de serrage 195 Nm pour M16
CONTENU DE LA LIVRAISON
(voir le dessin technique) comprenant :
Visserie
pour les timons (réglables en hauteur)
et droits les entretoises sont comprises
dans la livraison du timon
Instruction de soudage code article 604038
TRAITEMENT DE SURFACE
Trempé noir
Ici, vous trouvez la page de catalogue sous forme de téléchargement pratique en format PDF.
Vous pouvez également saisir le code article issu du catalogue en tant que terme de recherche dans notre boutique.
