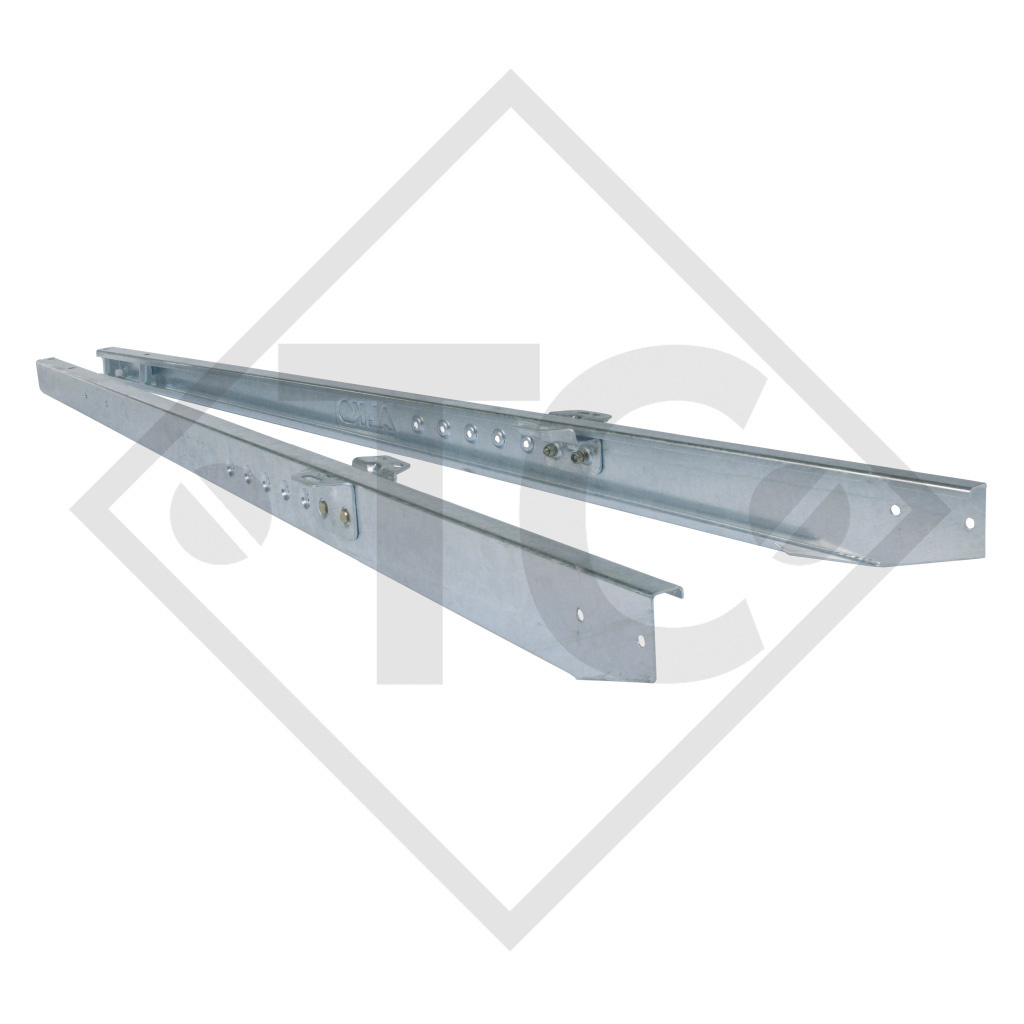

Accueil / ÉLÉMENT DU CHÂSSIS / ÉLÉMENT DU CHÂSSIS AL-KO / COMMANDE DE FREINAGE ET TIMONS / COMMANDES DE FREINAGE POUR TIMONS CARRÉS / TIMONS COUDES CARRÉS FREINES, AVEC TIMON DÉMONTABLE / TIMONS COUDES CARRÉS FREINES, AVEC TIMON DÉMONTABLE TYPE 251S - ZE 252R À 2600KG / Système d'accrochage (paire) type 251T à 2800kg
longueur totale A 2500mm, cote F 166mm, charge à la rotule 100kg, pour commande de freinage montage en haut type 251S et 251G. Lire plus...
Code article par paire 249386
| Système d’accrochage |
| Type | 251T |
| Marquage | ECE: E1 55R-01 0535 |
| PTAC remorque | 2800kg |
| Charge à la rotule | 100kg |

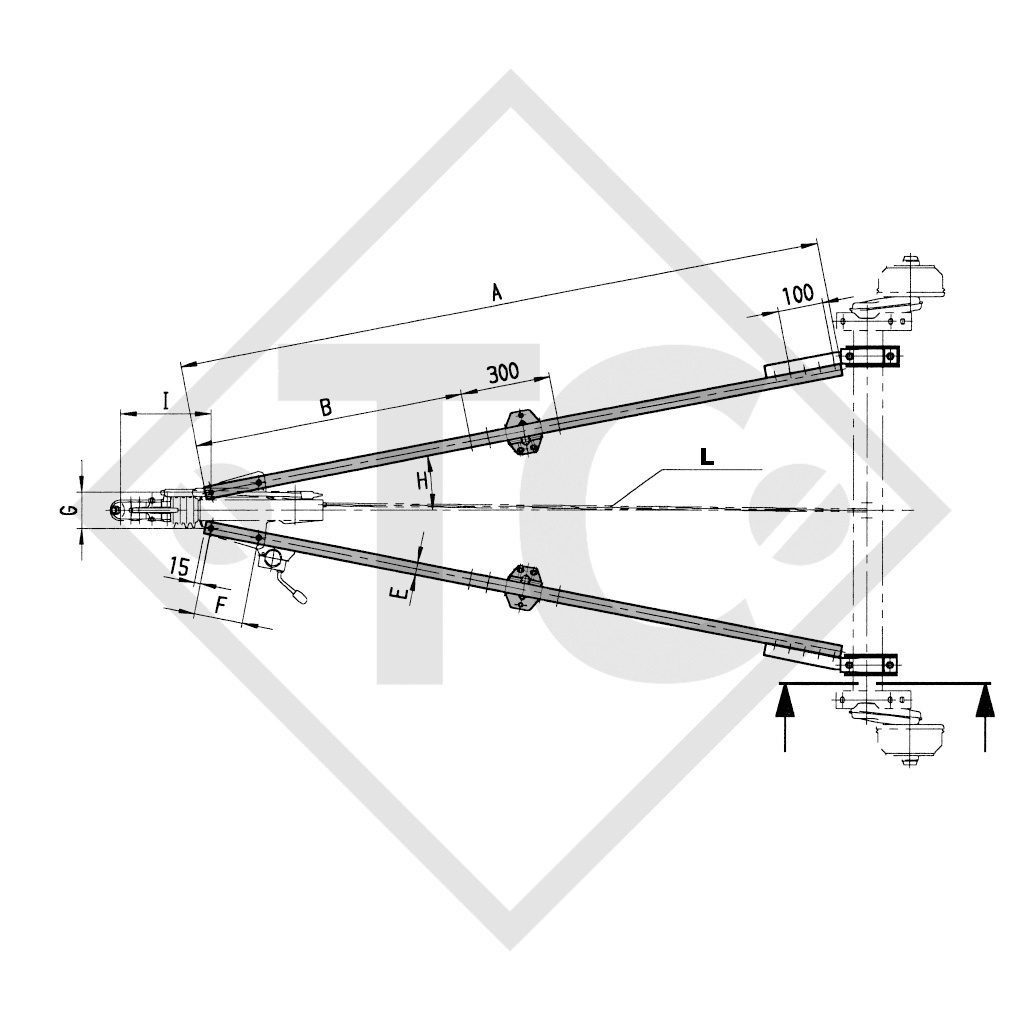

| Cote Longueur |
| A | 2500mm |
| B | 900 à 1200mm |
| C | 60mm |
| D | 53mm |
| E | 50mm |
| F | 166mm |
| G | 120mm |
| Commande de freinage |
| H lors d’un montage en haut | 8° à 15° |
| H lors d’un montage en bas | 13,5° à 15° |
| I | 303mm |

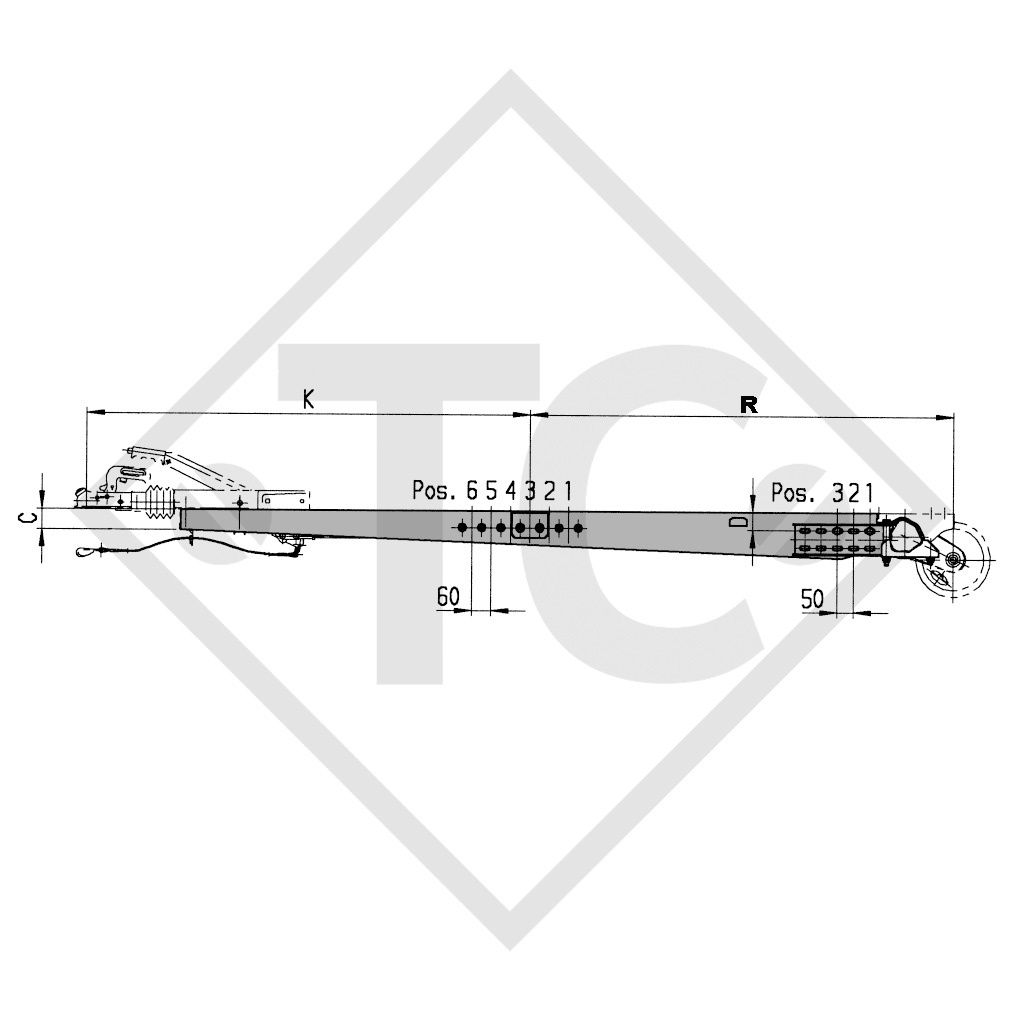

| K pour |
H 11° 1170 à 1465mm |
| R (en charge) |
1520 - 1915mm |
| K max. autorisé selon l'expertise | 1800mm |
| Commande de freinage adaptée montage en haut type | 251S / 251G |

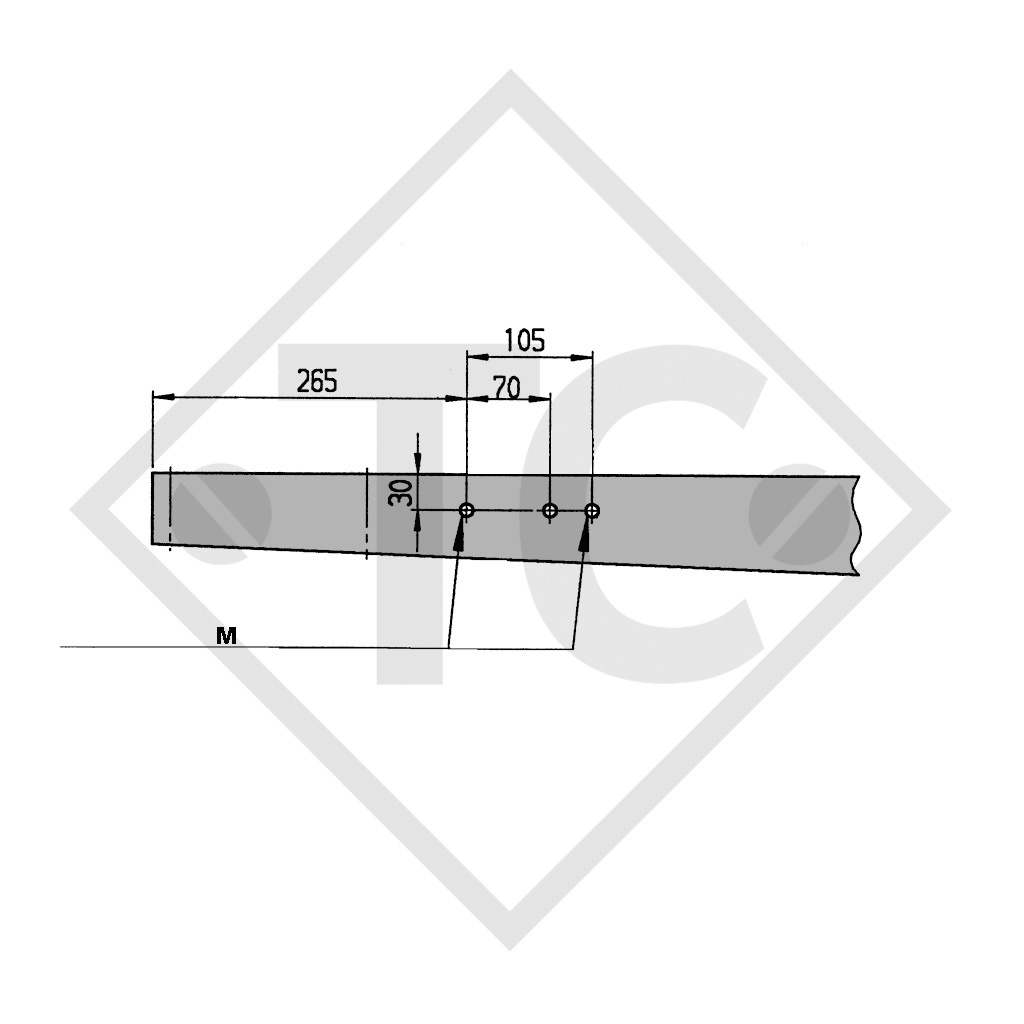

| M |
Plaque pour 251T et 351T |
FLECHES
Diagramme de détermination de valeurs
TRAITEMENT DE SURFACE
Galvanisé
CONTENU DE LA LIVRAISON
Une paire de flèche incluse:
Visserie
Fixation de la roue jockey
ACCESSOIRES (à commander séparément)
Raccord de flèche (paire) avec visserie pour la fixation à l'essieu
Tringle (L) avec visserie code article 249440, M10 longueur 2225mm
Ici, vous trouvez la page de catalogue sous forme de téléchargement pratique en format PDF.
Vous pouvez également saisir le code article issu du catalogue en tant que terme de recherche dans notre boutique.
