longueur totale A 2500mm, cote F 166mm, charge à la rotule 100kg, pour commande de freinage montage en haut type 161S. Lire plus...
Code article par paire 249383
| Système d’accrochage |
| Type | 161T |
| Marquage | ECE: E1 55R-01 0540 |
| PTAC remorque | 1600kg |
| Charge à la rotule | 100kg |

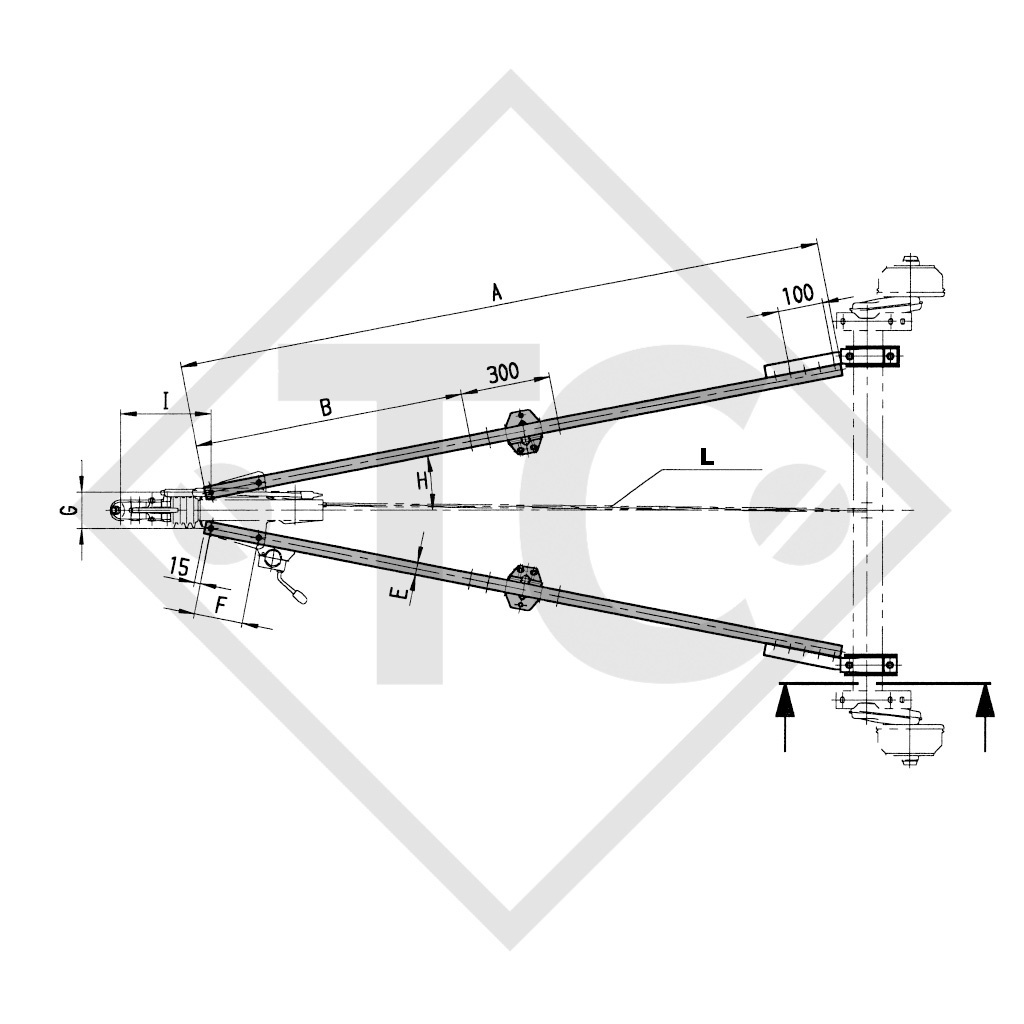

| Cote Longueur |
| A | 2500mm |
| B | 900 à 1200mm |
| C | 60mm |
| D | 53mm |
| E | 40mm |
| F | 166mm |
| G | 120mm |
| Commande de freinage |
| H lors d’un montage en haut | 8° à 15° |
| H lors d’un montage en bas | 12° à 15° |
| I | 303mm |

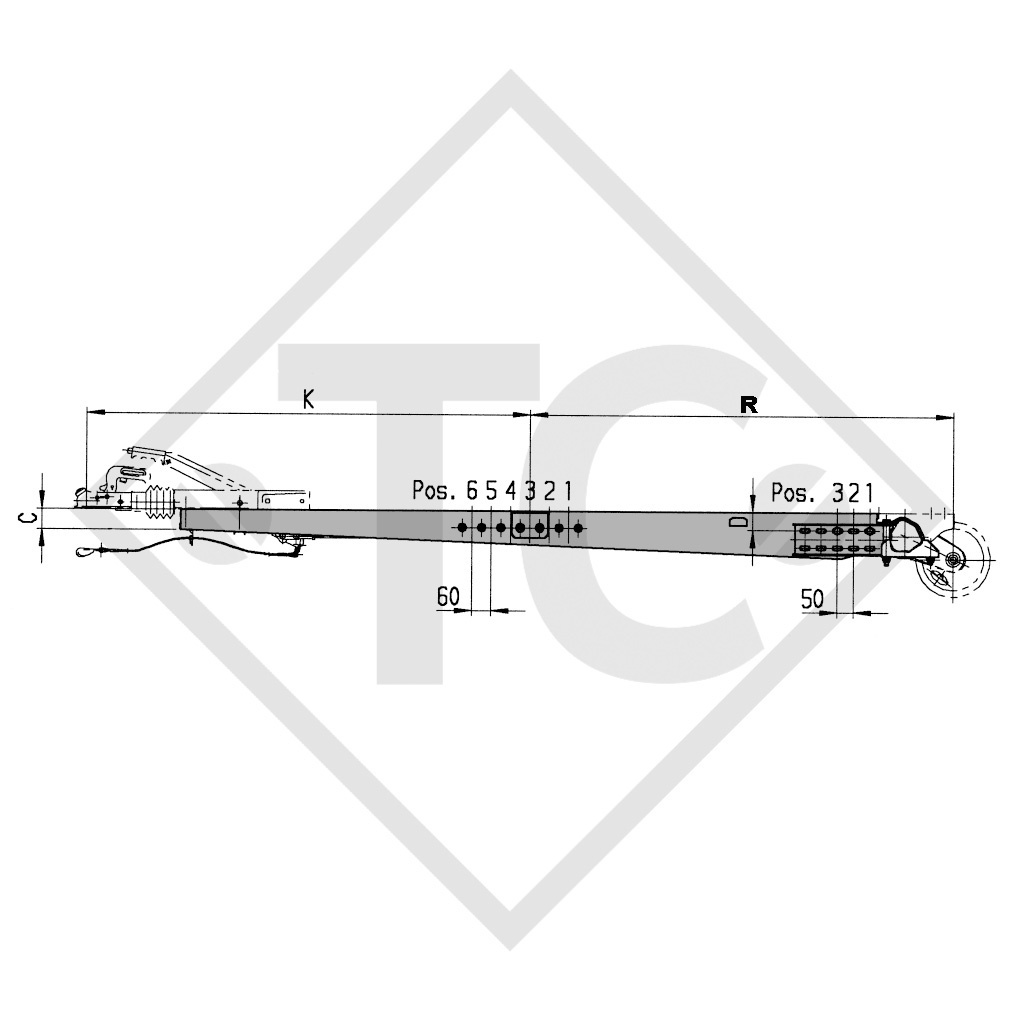

| K pour |
H 11° 1170 à 1465mm |
| R (en charge) |
1520 - 1915mm |
| K max. autorisé selon l'expertise | 1820mm |
| Commande de freinage adaptée montage en haut type | 161S |

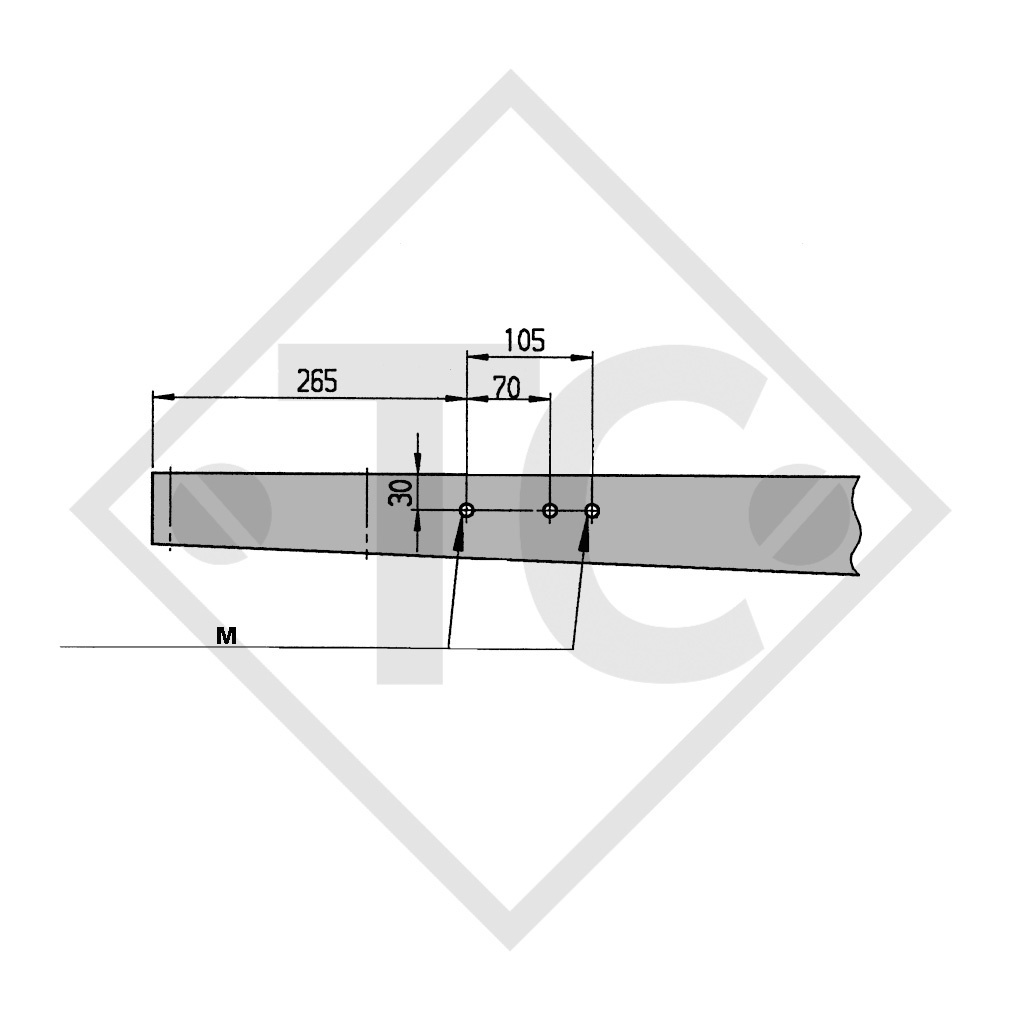

| M |
Alésages pour 101T et 161T |
FLECHES
Diagramme de détermination de valeurs
TRAITEMENT DE SURFACE
Galvanisé
CONTENU DE LA LIVRAISON

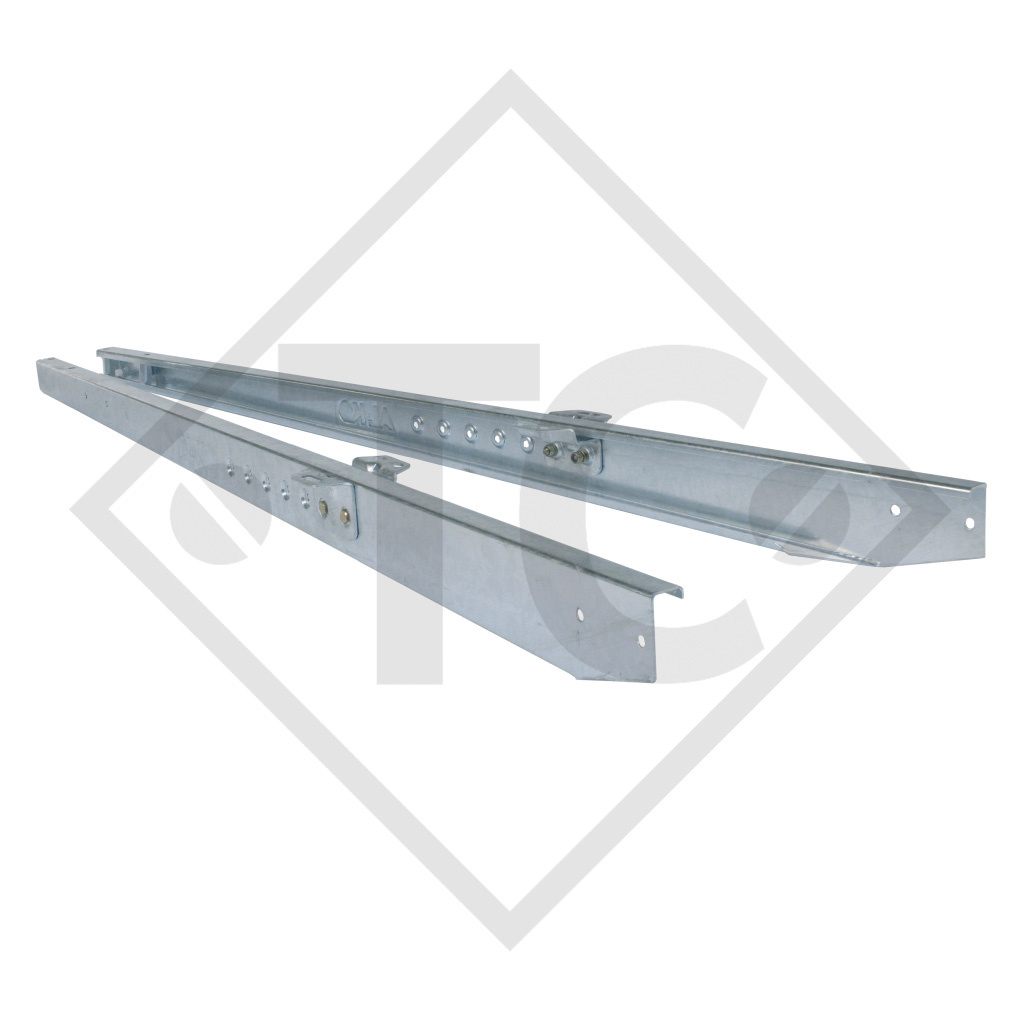

Une paire de flèche incluse:
Visserie
Fixation de la roue jockey
ACCESSOIRES (à commander séparément)
Raccord de flèche (paire) avec visserie pour la fixation à l'essieu
Tringle (L) avec visserie code article 249440, M10 longueur 2250mm
