Accueil / Essieu PLUS droit non freiné 1800kg type d'essieu LS 1800
EAB : cote A 1550mm, VOIE : cote C 2050mm, perçage 112x5, déport (ET) 27-33mm, corps d'essieu 70x5mm, vis de roue sphériques M12x1.5. Lire plus...
Code article 20058017

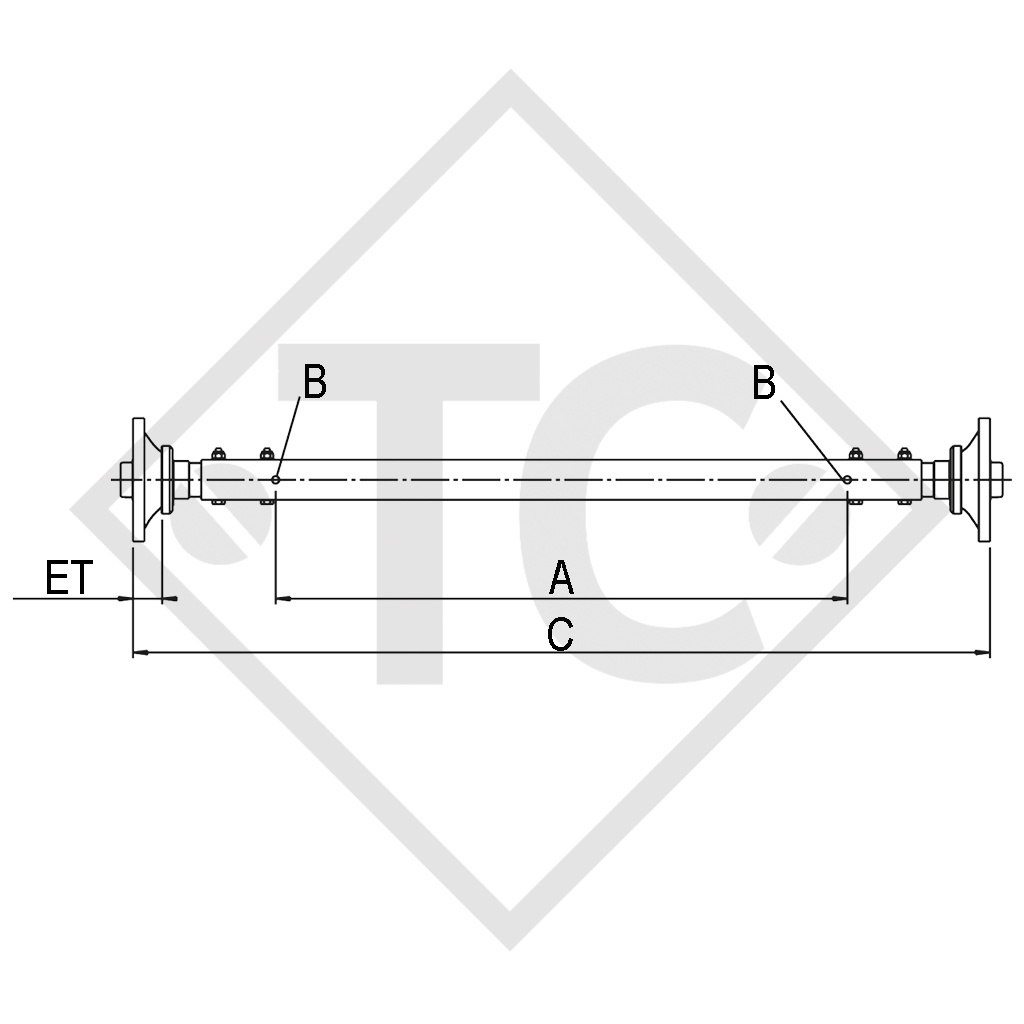

| EAB : cote A | 1550mm |
| VOIE : cote C | 2050mm |
| Perçage | 112x5 |
Déport (ET) 27-33mm

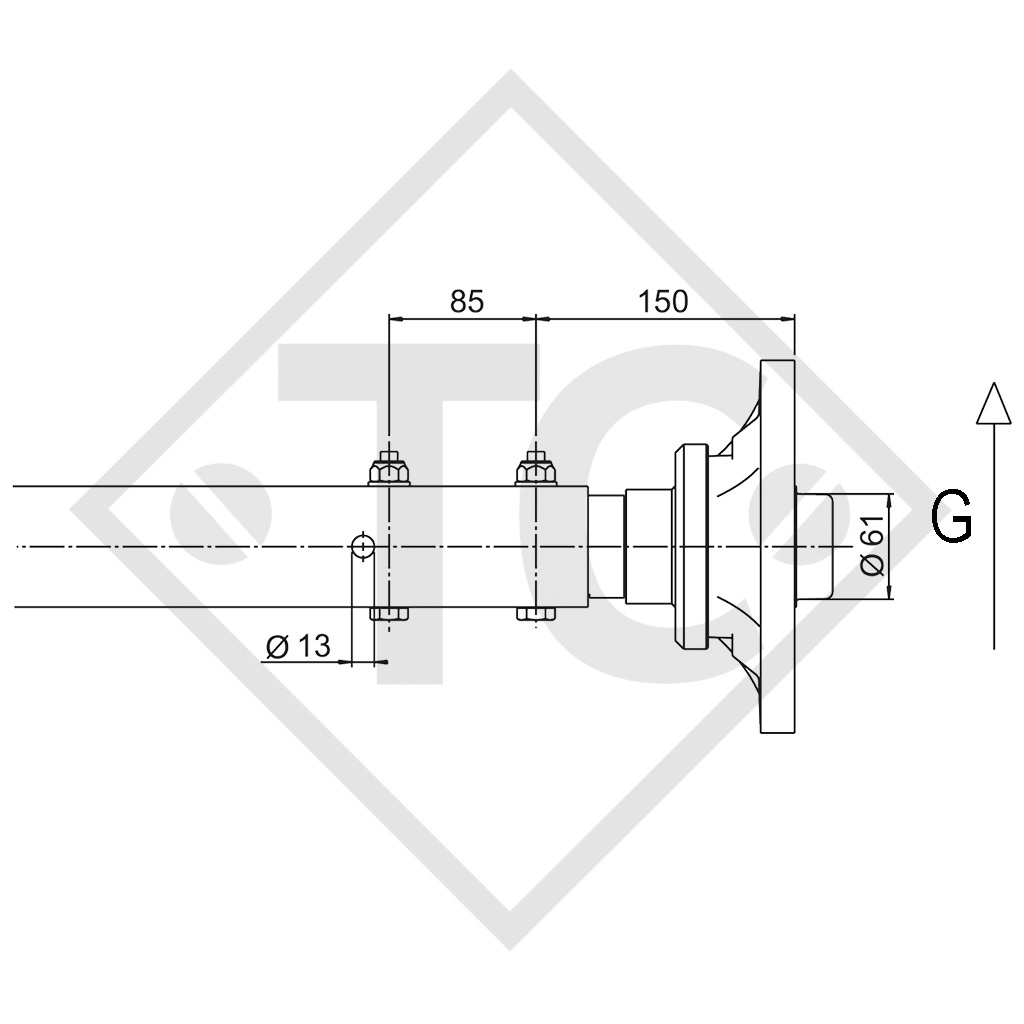

B: Alésage pour axe de centrage autorisé uniquement en haut pour des raisons de solidité !
D: Corps d'essieu 70x5mm
E: Couple de serrage de la vis M12x80-10.9 DIN 931: 140 +- 5 Nm
F: Attention : Position du cordon de soudure du corps carré à l'arrière dans le sens de la marche ! Monter le fraisage de la fusée en direction du cordon de soudure du corps carré !
G: Sens de la marche
Tenir compte des directives de carrossage!
Numéro d'identification des pièces détachées (ETI) 811659
TECHNIQUE
Modèle : PLUS
Type d'essieu : LS 1800
Charge à l'essieu : 1800kg
CONTENU DE LA LIVRAISON
Essieu
Vis de roue sphériques M12x1.5 en vrac
TRAITEMENT DE SURFACE
Corps d'essieu galvanisé
ACCESSOIRES
voir les pages suivantes
