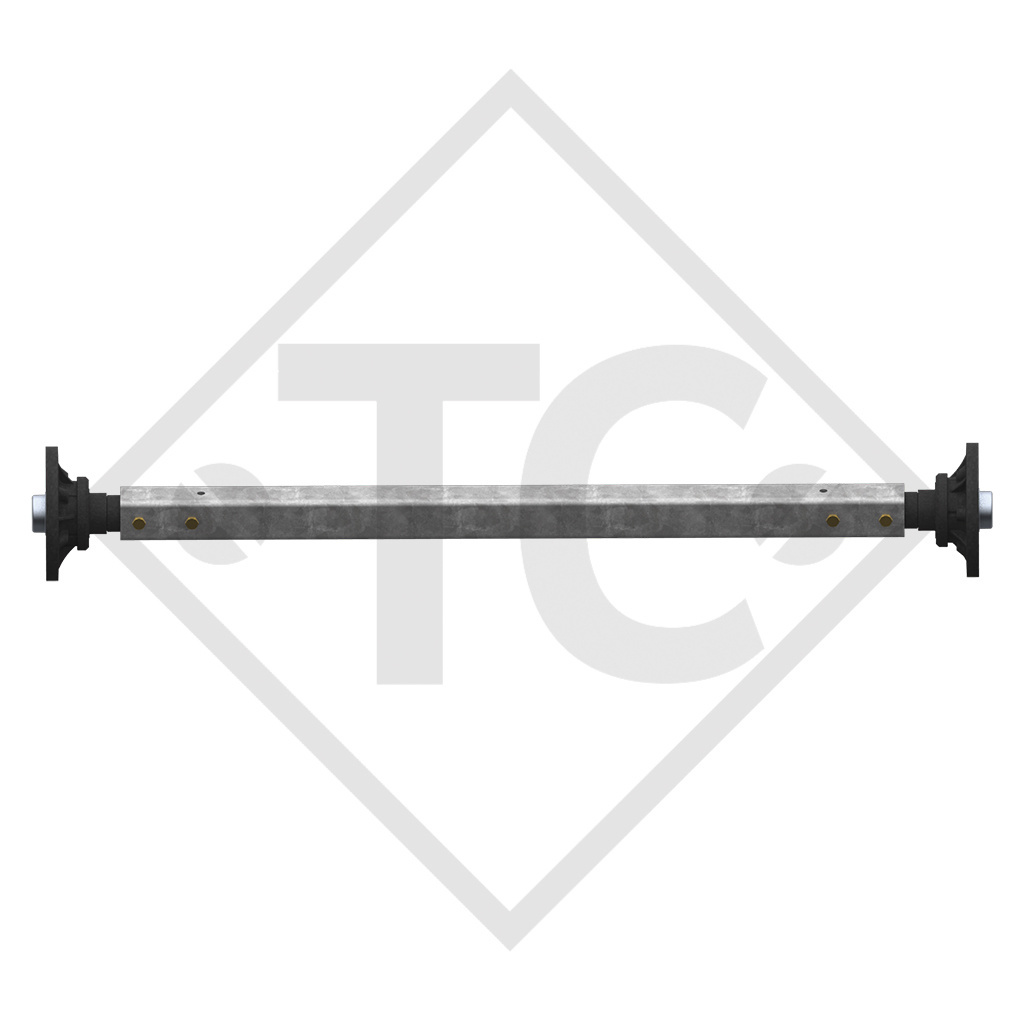

Accueil / Essieu PLUS droit non freiné 1800kg type d'essieu LS 1800
EAB : cote A 1000mm, VOIE : cote C 1500mm, perçage 112x5, déport (ET) 27-33mm, corps d'essieu 70x5mm, vis de roue sphériques M12x1.5. Lire plus...
Code article 1422437

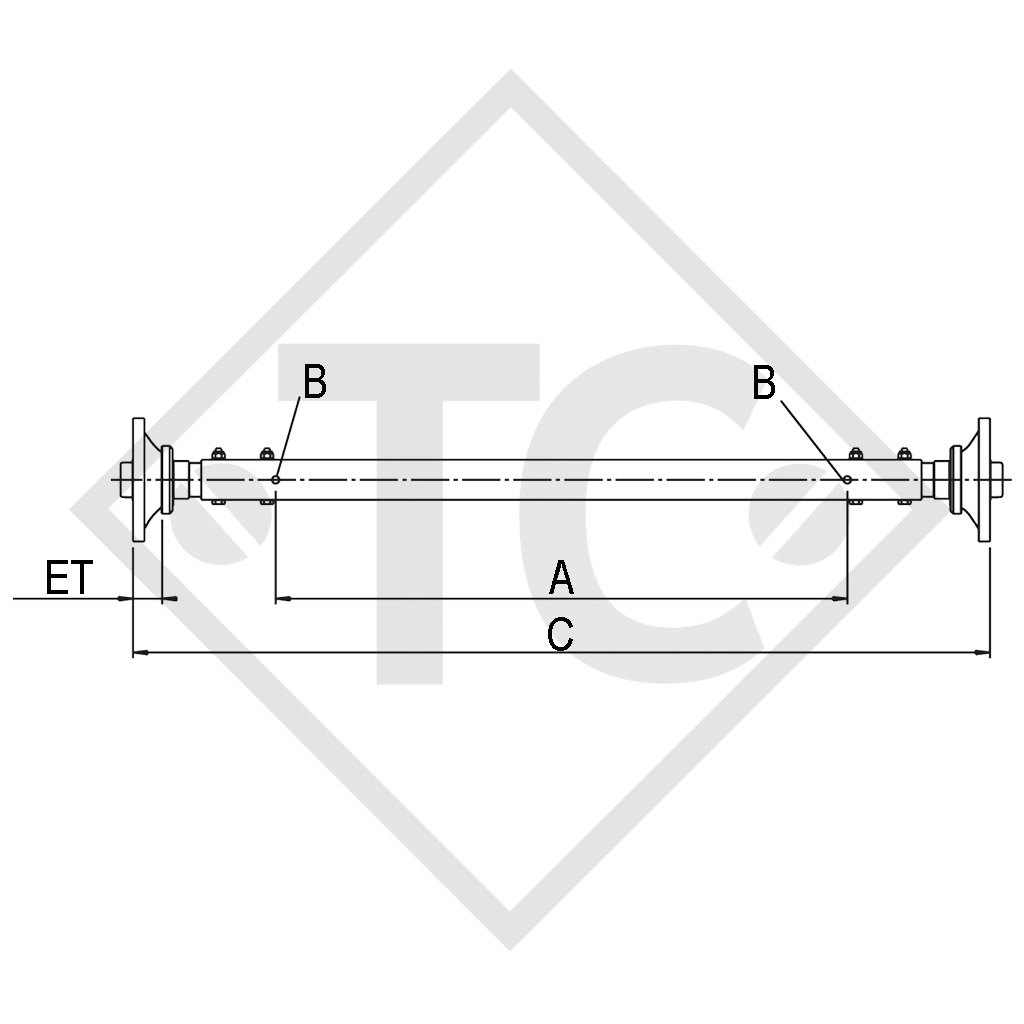

| EAB : cote A | 1000mm |
| VOIE : cote C | 1500mm |
| Perçage | 112x5 |
Déport (ET) 27-33mm

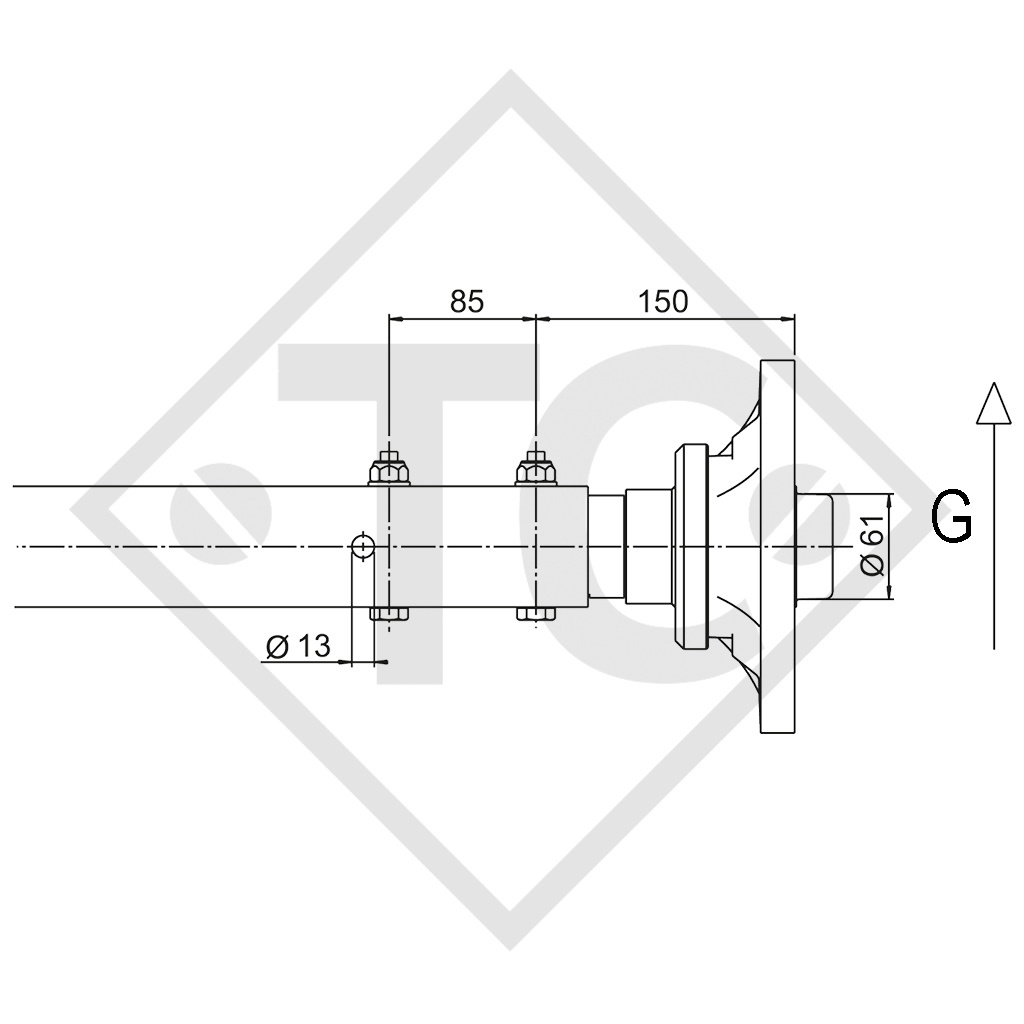

B: Alésage pour axe de centrage autorisé uniquement en haut pour des raisons de solidité !

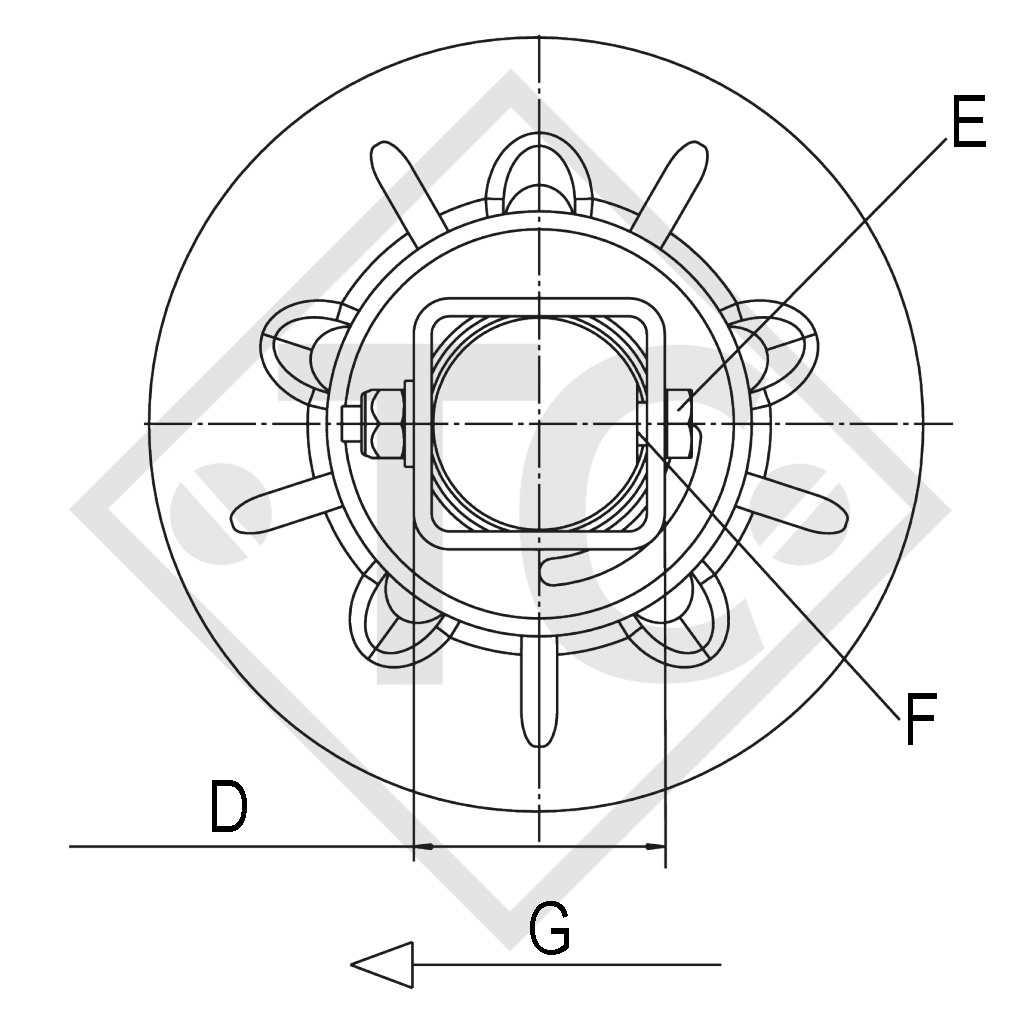

D: Corps d'essieu 70x5mm
E: Couple de serrage de la vis M12x80-10.9 DIN 931: 140 +- 5 Nm
F: Attention : Position du cordon de soudure du corps carré à l'arrière dans le sens de la marche ! Monter le fraisage de la fusée en direction du cordon de soudure du corps carré !
G: Sens de la marche
Tenir compte des directives de carrossage!
Numéro d'identification des pièces détachées (ETI) 811659
TECHNIQUE
Modèle : PLUS
Type d'essieu : LS 1800
Charge à l'essieu : 1800kg
CONTENU DE LA LIVRAISON
Essieu
Vis de roue sphériques M12x1.5 en vrac
TRAITEMENT DE SURFACE
Corps d'essieu galvanisé
ACCESSOIRES
voir les pages suivantes
Ici, vous trouvez la page de catalogue sous forme de téléchargement pratique en format PDF.
Vous pouvez également saisir le code article issu du catalogue en tant que terme de recherche dans notre boutique.
