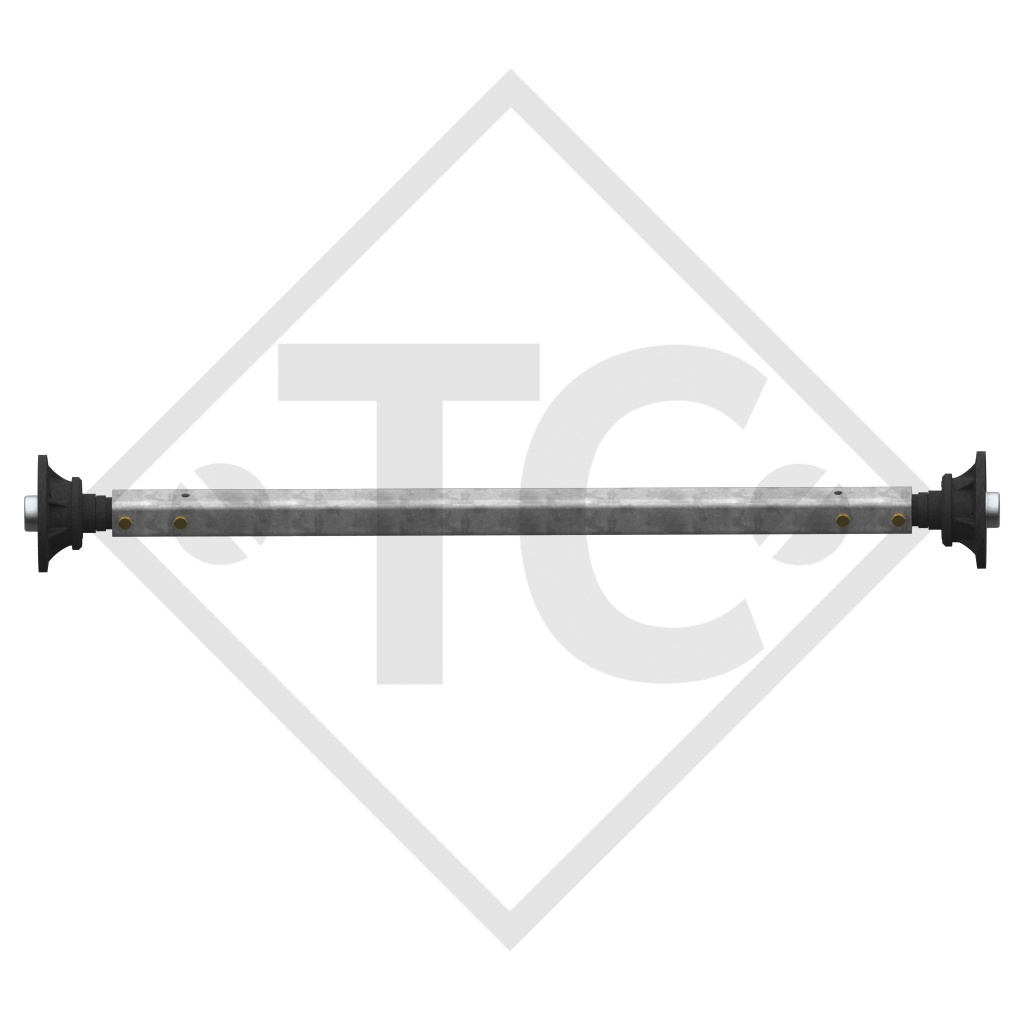

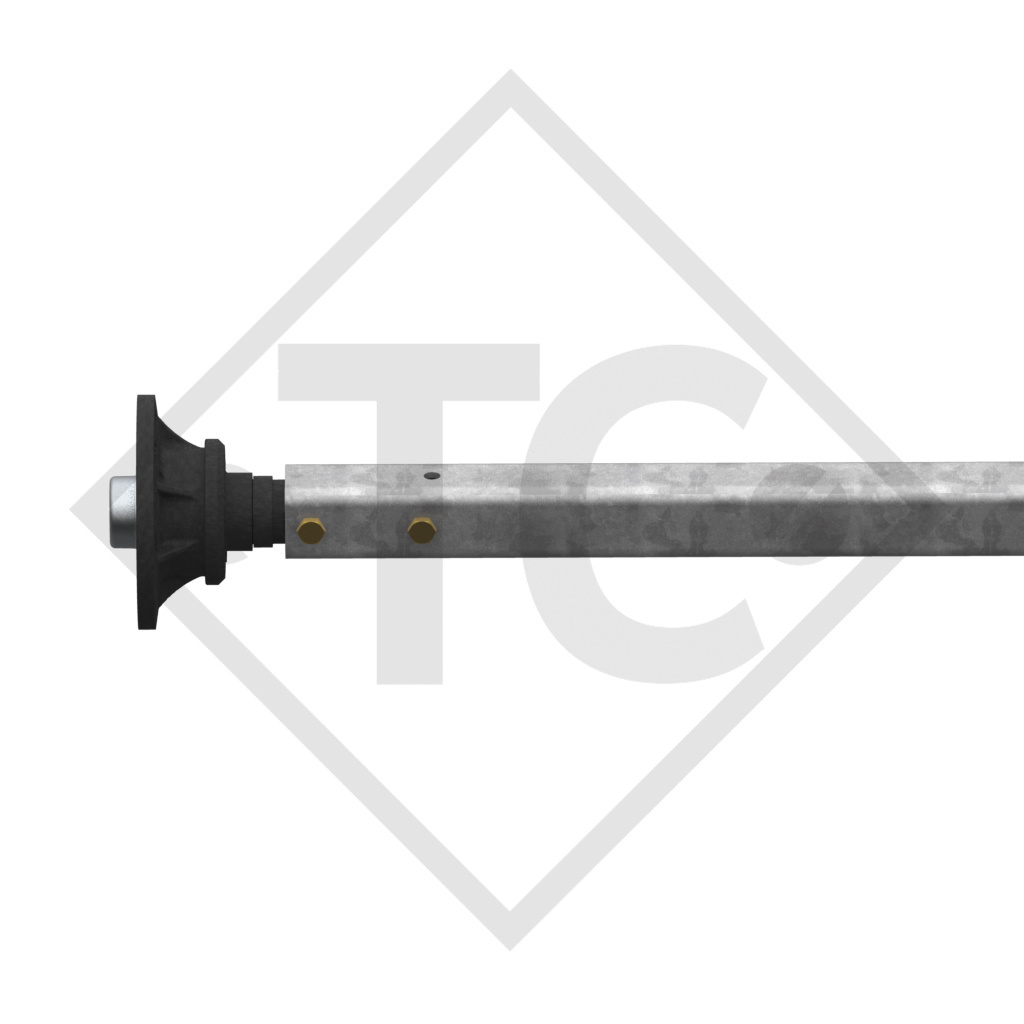

Accueil / Mots-clés / alko eje b 1600-1 / Essieu PLUS droit non freiné 1500kg type d'essieu LS 1500 version étanche
EAB : cote A 950mm, VOIE : cote C 1400mm, perçage 112x5, déport (ET) 27-33mm, corps d'essieu 60x5mm, vis de roue sphériques M12x1.5. Lire plus...
Code article 20057906

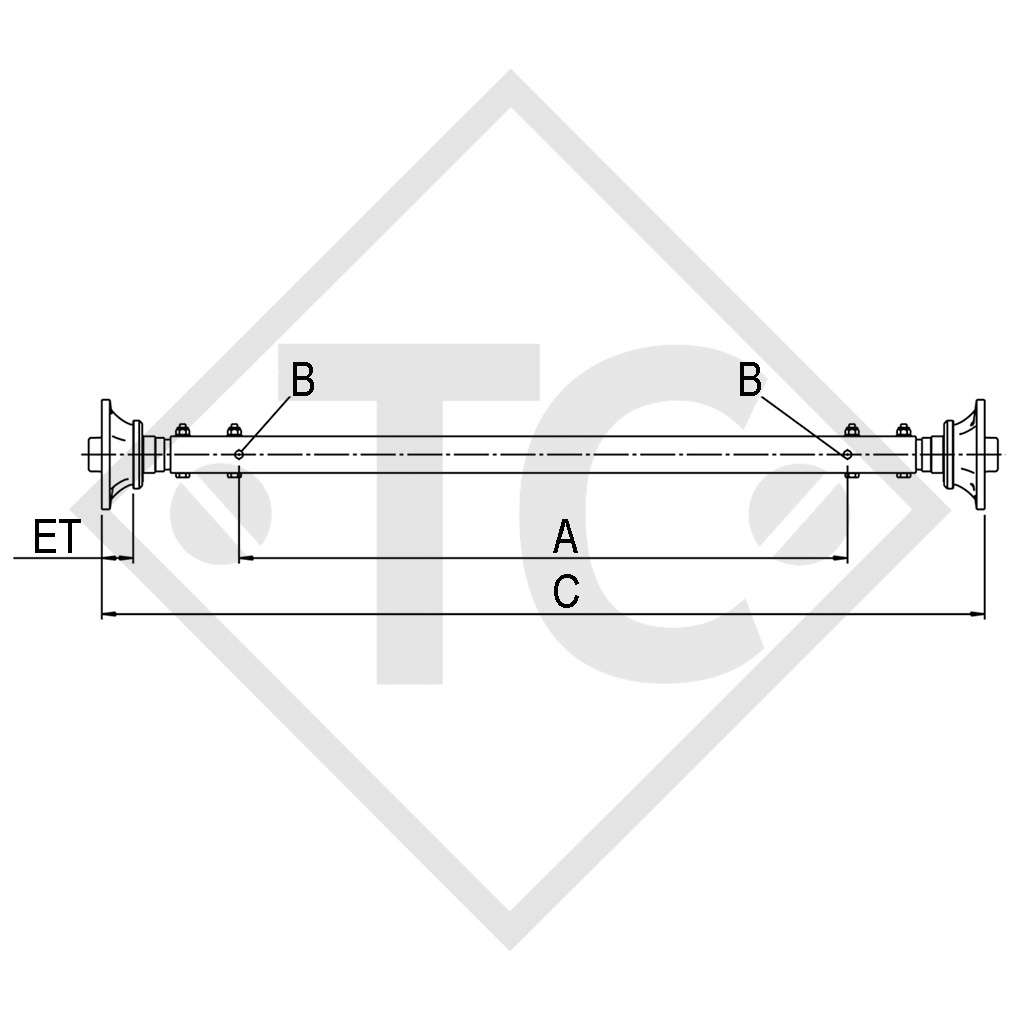

| EAB : cote A | 950mm |
| VOIE : cote C | 1400mm |
| Perçage | 112x5 |
Déport (ET) 27-33mm

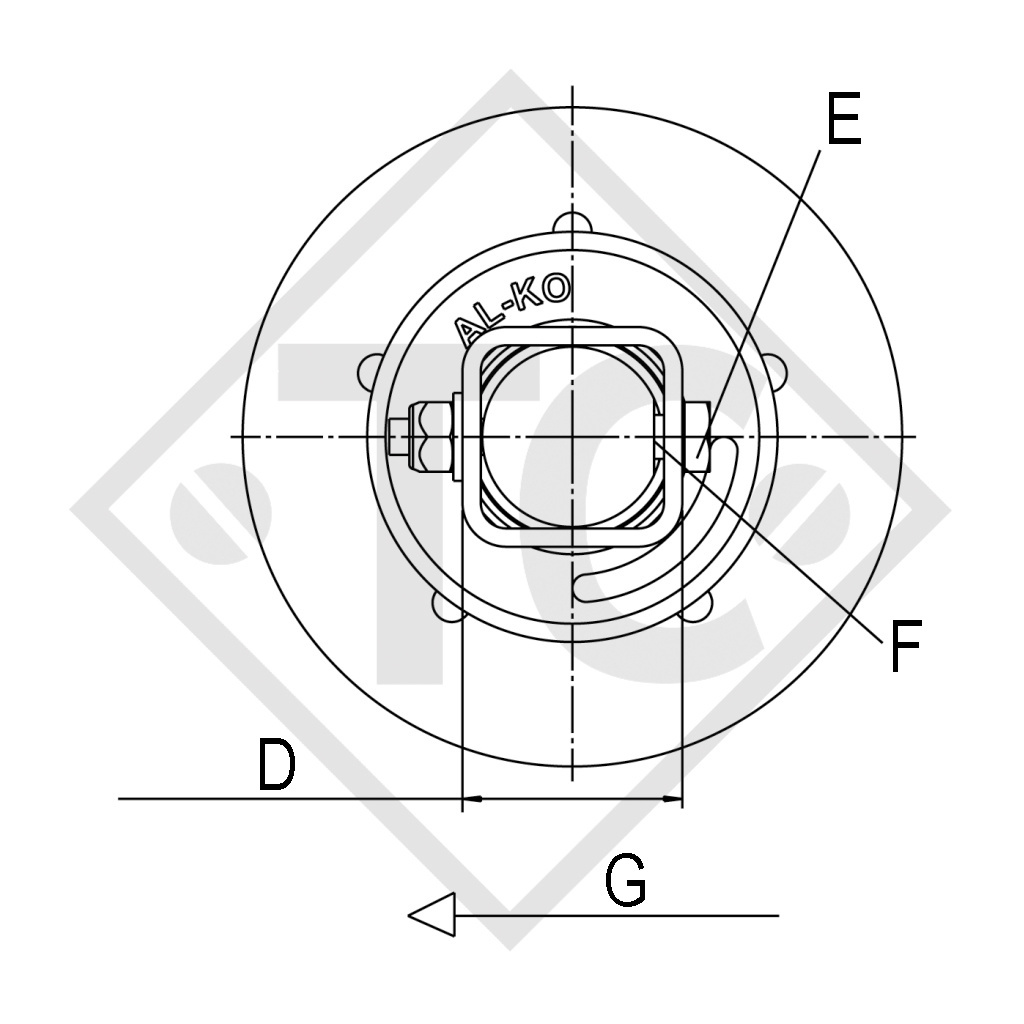

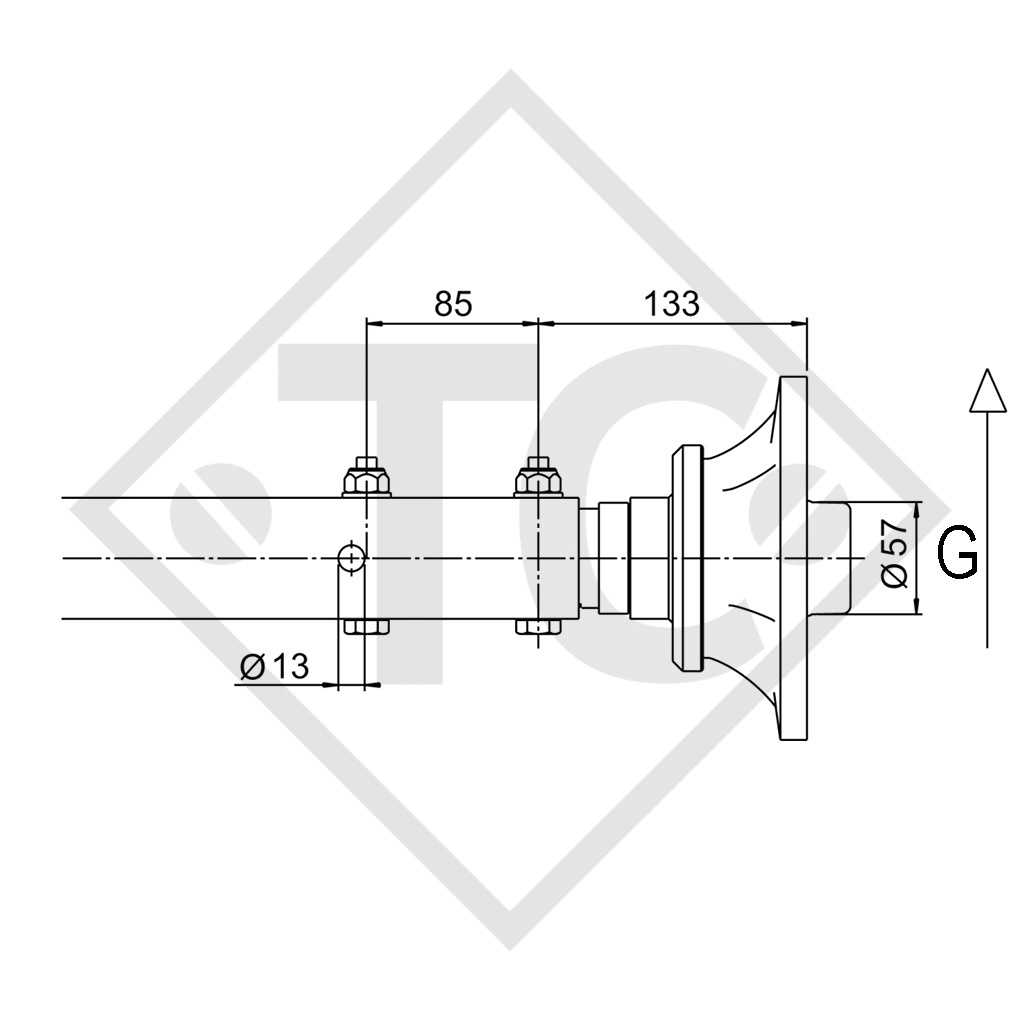

B: Alésage pour axe de centrage autorisé uniquement en haut pour des raisons de solidité !
D: Corps d'essieu 60x5mm
E: Couple de serrage de la vis M12x80-10.9 DIN 931: 115 +- 5 Nm
F: Attention : Position du cordon de soudure du corps carré à l'arrière dans le sens de la marche ! Monter le fraisage de la fusée en direction du cordon de soudure du corps carré !
G: Sens de la marche
Tenir compte des directives de carrossage!
Numéro d'identification des pièces détachées (ETI) 811733
TECHNIQUE
Modèle : PLUS
Type d'essieu : LS 1500
Charge à l'essieu : 1500kg
CONTENU DE LA LIVRAISON
Essieu
Vis de roue sphériques M12x1.5 en vrac
TRAITEMENT DE SURFACE
Corps d'essieu galvanisé
ACCESSOIRES
voir les pages suivantes
