N.º de ref. 242724
| Versión para ejes AL-KO hexagonales con suspensión de caucho |
Rango de pesos
Un eje |
2500kg |

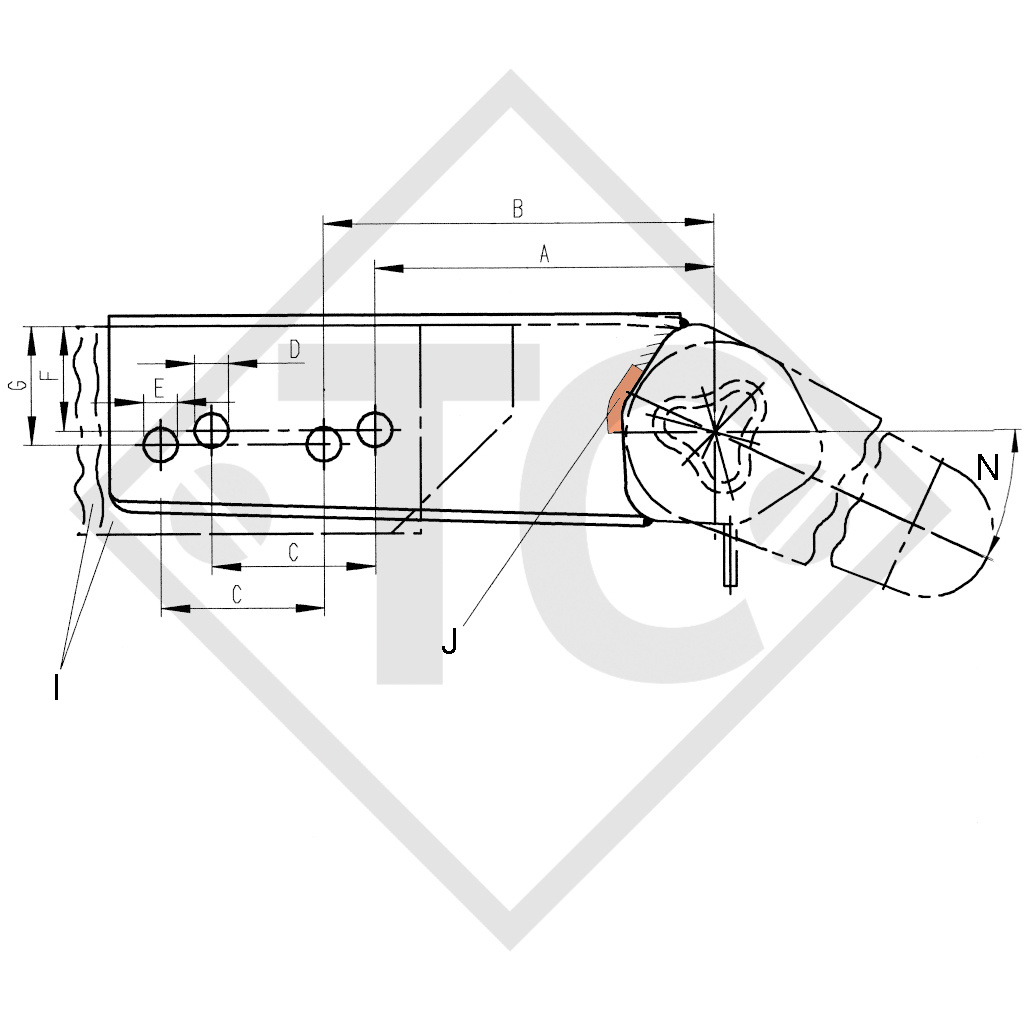

N: Palanca
Grado especial
|
5° |
|
Lanza
Redondo Ø
Rectangular Anchura
|
88.9mm
100mm y 120mm
|

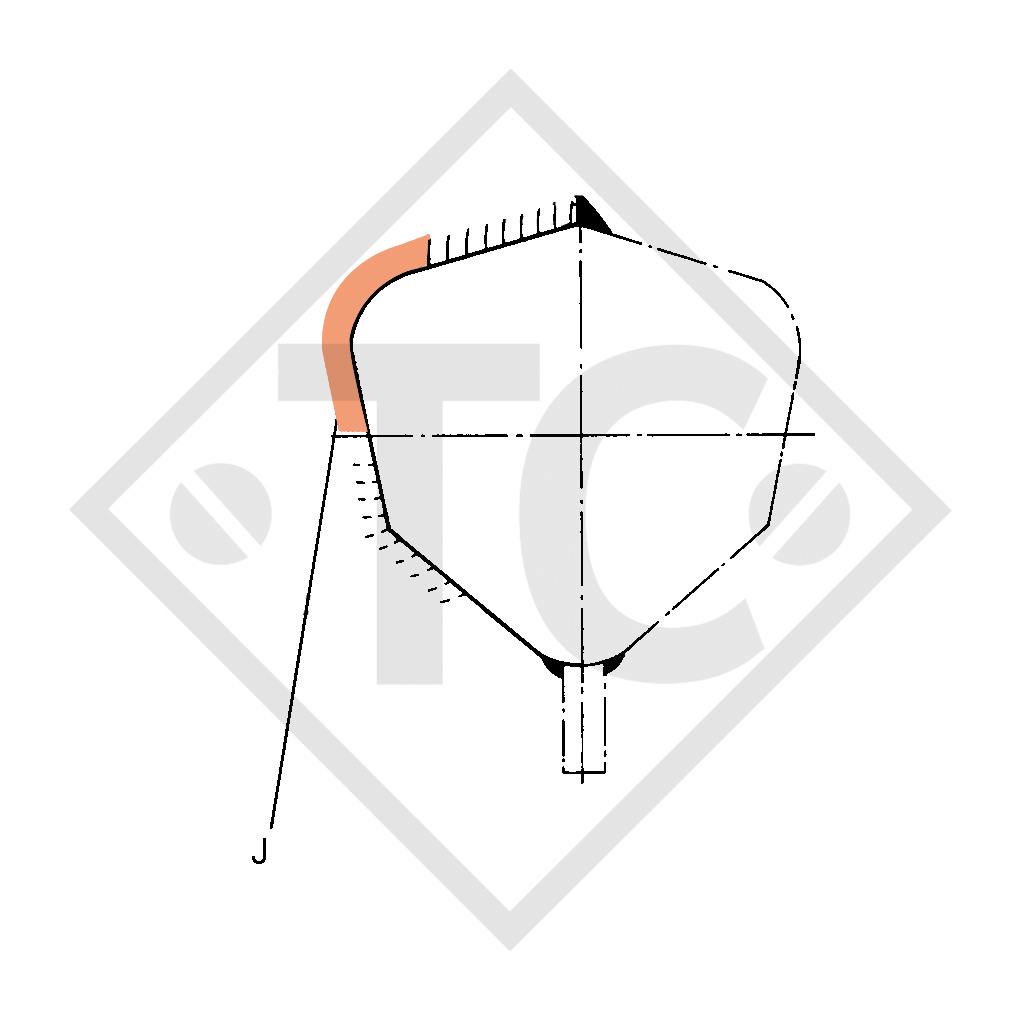

J:
|
Atención: El área marcada en rojo no se puede soldar (alteración de la convergencia y la inclinación) |

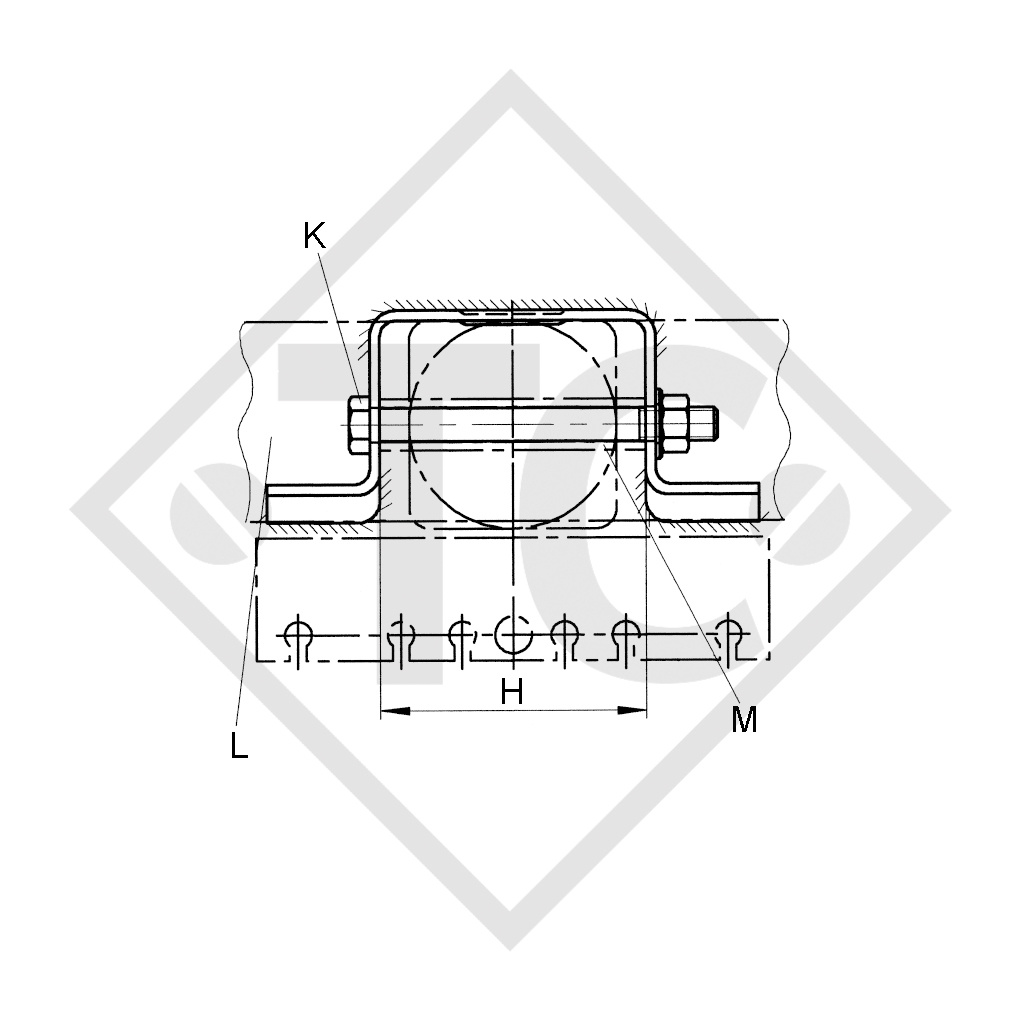

K:
|
Tornillo hexagonal + tuerca autobloqueante M12/M16 |
SOPORTES UNIÓN EJE-LANZA SOLDADOS-ATORNILLADOS para ejes
TÉCNICA
Montaje:
1. Si se desea, el soporte se puede soldar en fábrica.
2. Cortar la lanza (según sea necesario).
3. Realizar dos agujeros en la lanza.
Las lanzas AL-KO incorporan un agujero con distanciador.
En lanzas redondas se debe añadir además un agujero con distanciador.
En el caso de las lanzas redondas hacer un agujero centrado horizontal de Ø 22 para el distanciador 365472 Ø 22, para 372879 Ø 25.5.
4. Soldar los distanciadores centrados.
5. Atornillar los distanciadores con un tornillo hexagonal y una tuerca autobloqueante.
Par de apriete 75 Nm para M12;
Par de apriete 195 Nm para M16
COMPOSICIÓN DE ENTREGA
(Véase el dibujo técnico) inclusive:
Tornillería
En lanzas (articuladas) los distanciadores forman parte de la composición de entrega de las lanzas
Instrucciones de soldadura, n.º de ref. 604038
TRATAMIENTO DE LA SUPERFICIE
Impresión en negro
