eje sencillo 1200-5, 1600-3, B 1200 y B 1600, perfil de eje 97mm, lanza redondo 70mm y 88.9mm, lanza cuadrado 70x70mm y 100x100mm. Leer más...
N.º de ref. 247684
| para el eje de suspensión de caucho hexagonal Compact, Plus (a partir del año de fabricación 1999) |
| Eje sencillo | tipo 1200-5, 1600-3, B 1200 y B 1600 |
| Eje tándem | 2600kg |
| Cuerpo de eje | 97mm |
| Lanza redondo Ø |
70mm y 88.9mm |
| Cuadrado | 70x70mm y 100x100mm |

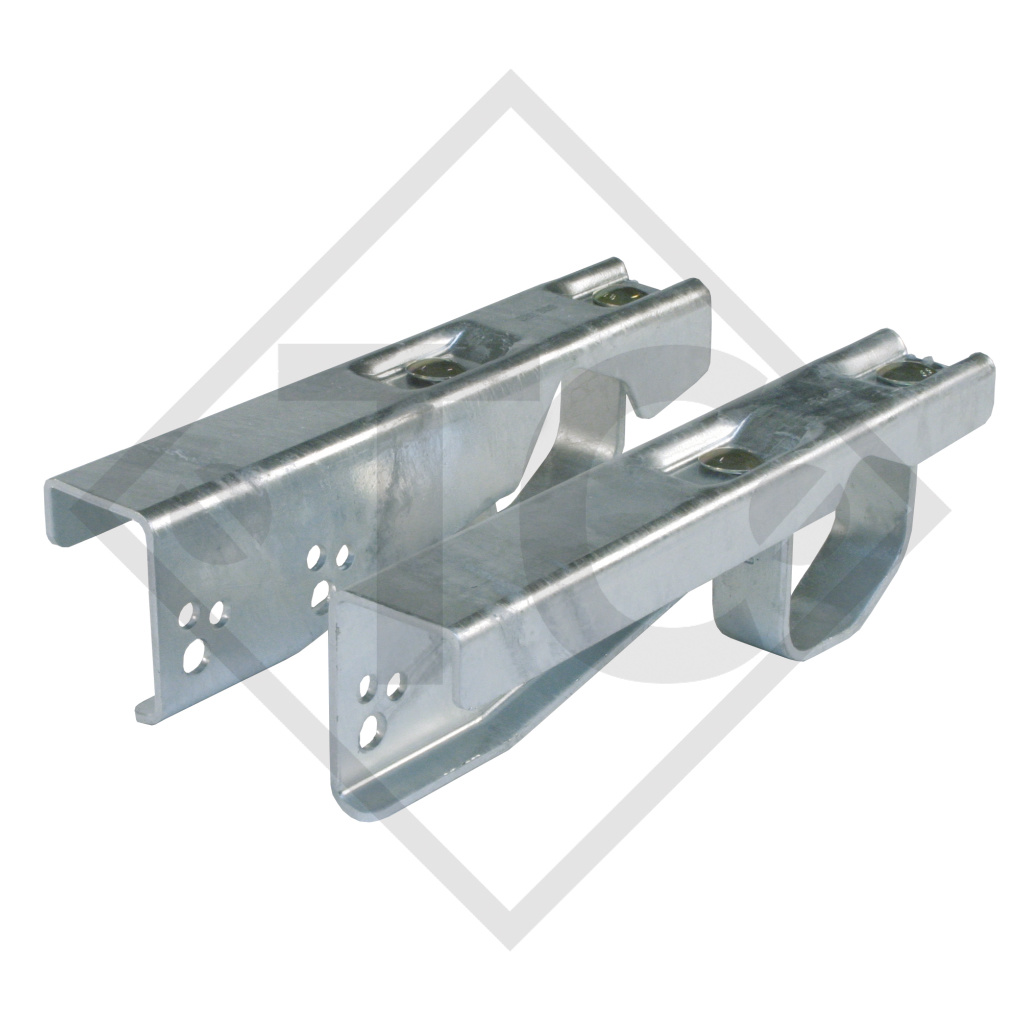

SOPORTES DE LANZA ATORNILLABLES
para ejes COMPACT y PLUS
SUS VENTAJAS
Combine su chasis especial para componentes estándar.
Ya no es necesario soldar el soporte.
TRATAMIENTO DE LA SUPERFICIE
galvanizado en caliente

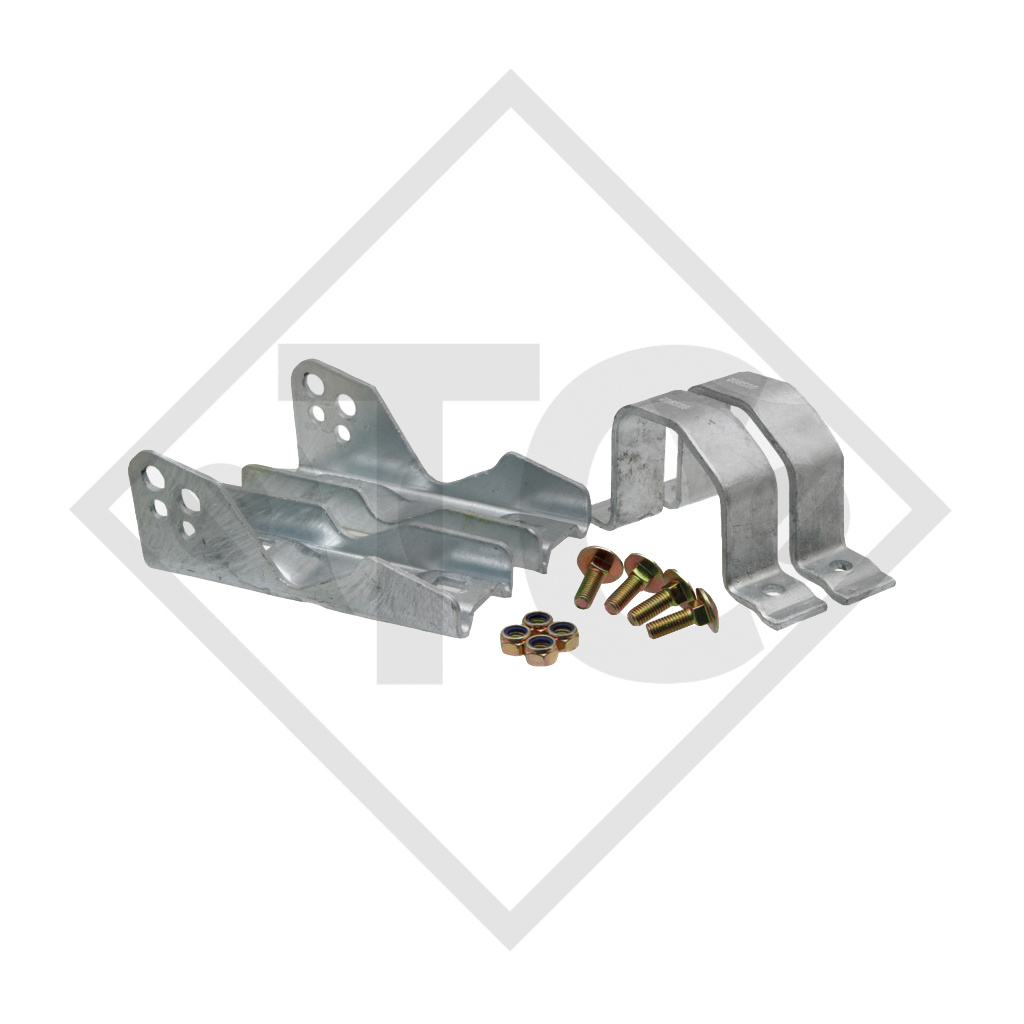

COMPOSICIÓN DE ENTREGA

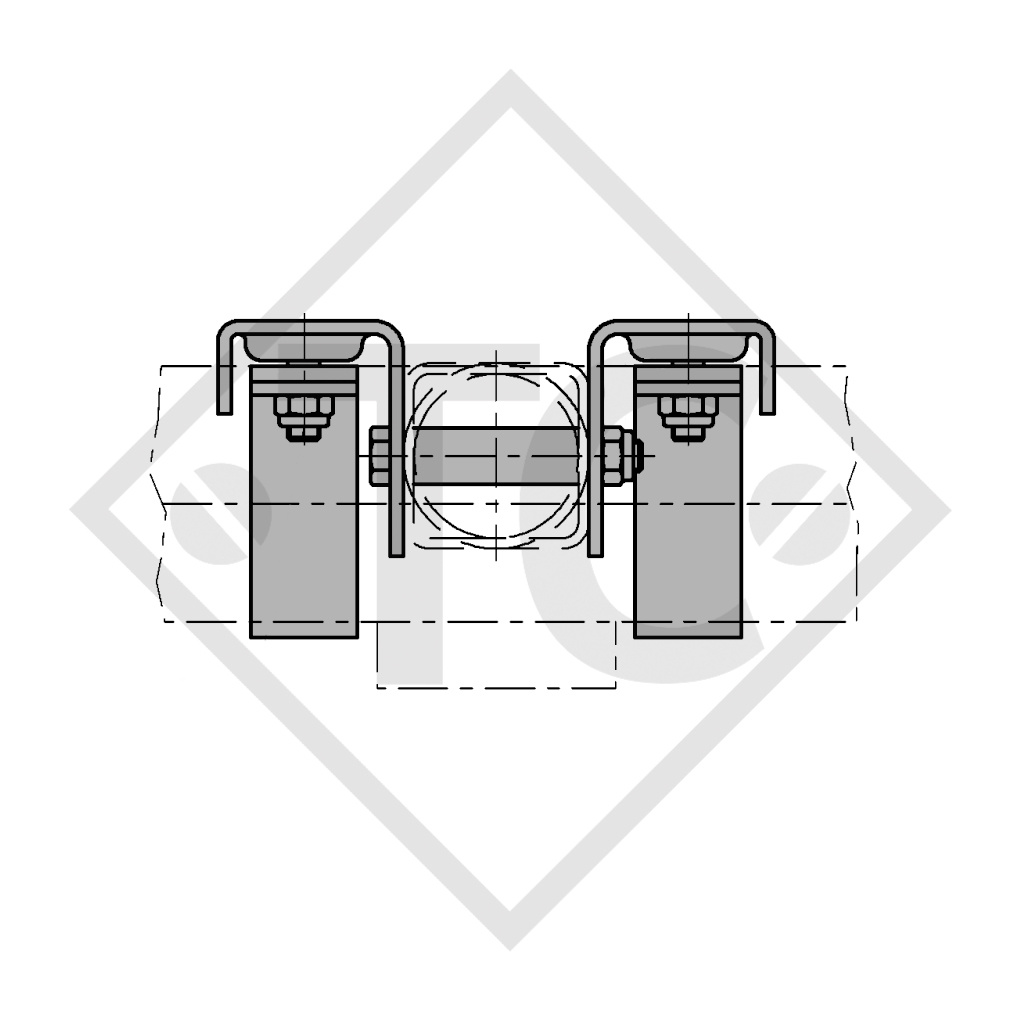

(véase el dibujo técnico) incl.
Manual de montaje, embalado en una caja,
sin tornillería para la unión con la lanza.
MONTAJE
1. Atornillar la lanza de remolque con el soporte

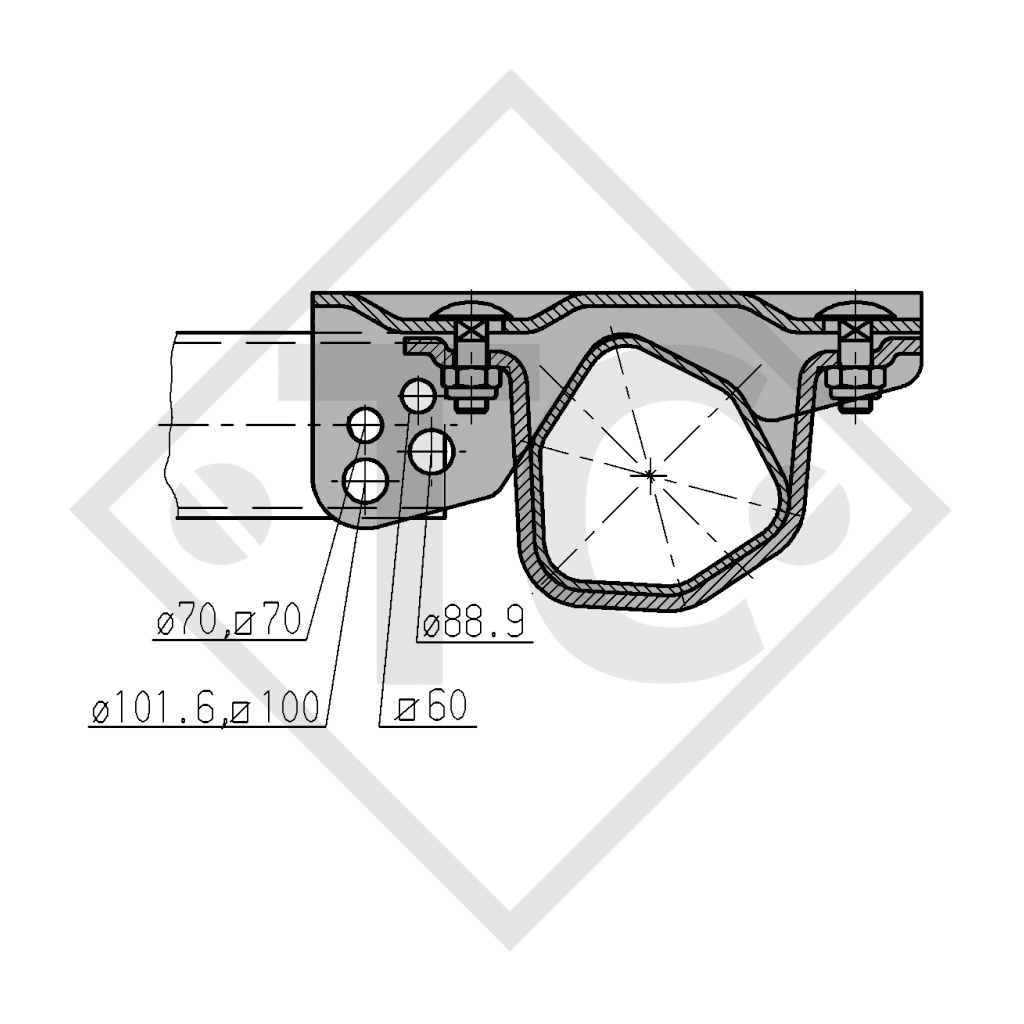

Elegir el agujero de fijación correcto para atornillar el soporte a la lanza.
Colocar el soporte en el lateral de la lanza de remolque y fijarlo con el tornillo (M12/M16) hexagonal.
Atención: El distanciador debe estar colocado o insertado en la lanza.
2. Fijar el soporte en el eje
Colocar el soporte sobre el eje, y atornillar con el estribo, los tornillos (M12x35) y las tuercas redondas (M12x35) adjuntos.
Ajustar la lanza en el eje y atornillarla firmemente.
