AL-KO Lanza articulada modelo 501 VB vers. A para remolques con freno neumático 5000kg

N.º de ref. 20061522

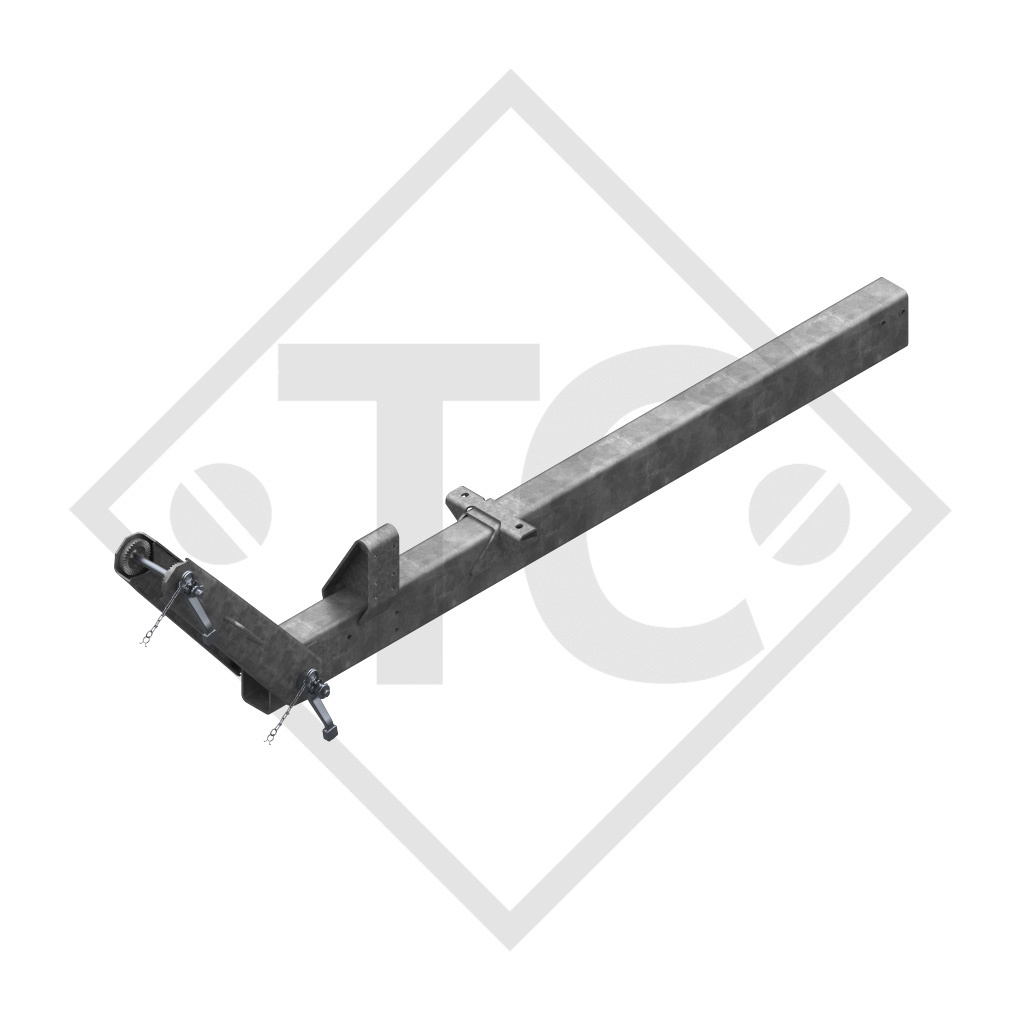

Lanza de remolque compl. con tubo montado (sin elementos de acoplamiento)

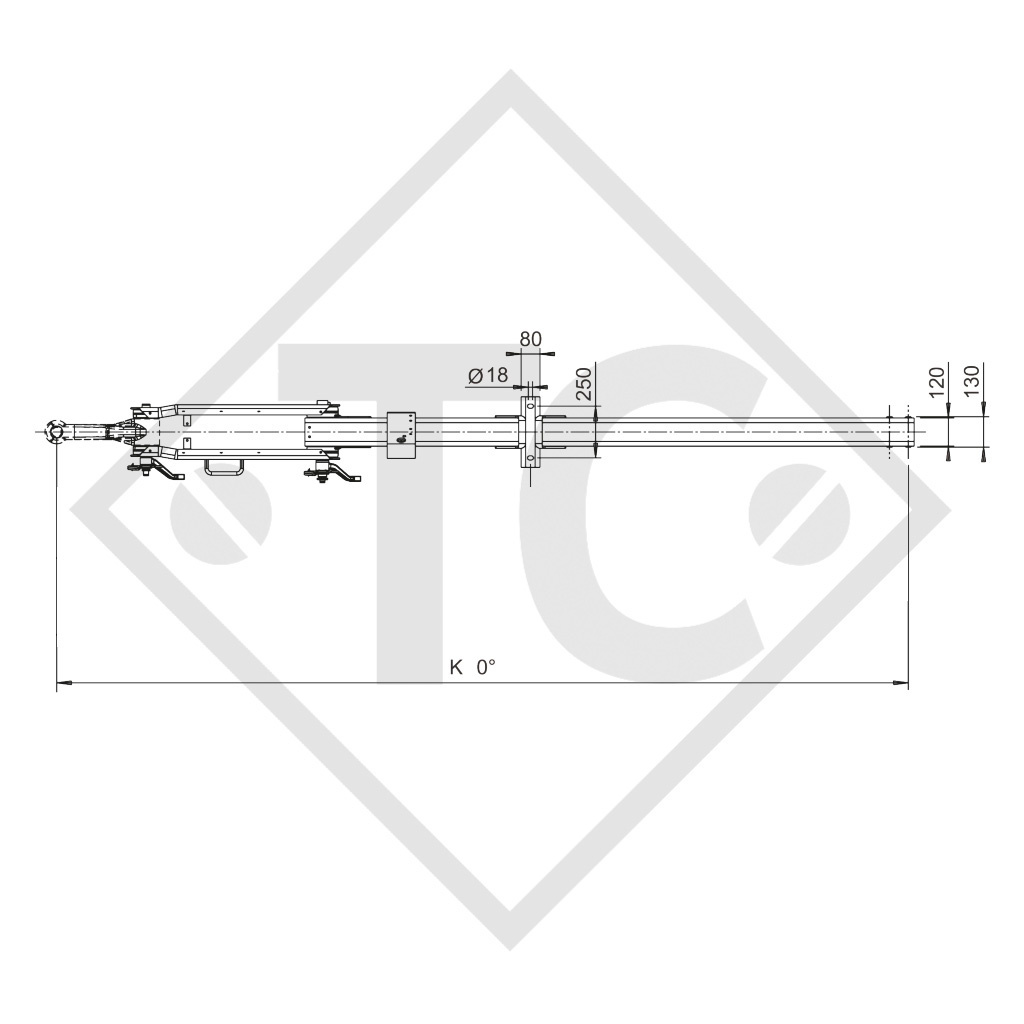

Longitud total K con 0°: 3260mm con ejemplo de montaje para argolla DIN Ø 40
* = Argolla DIN (para otros elementos de acoplamiento se deben volver a determinar las medidas)

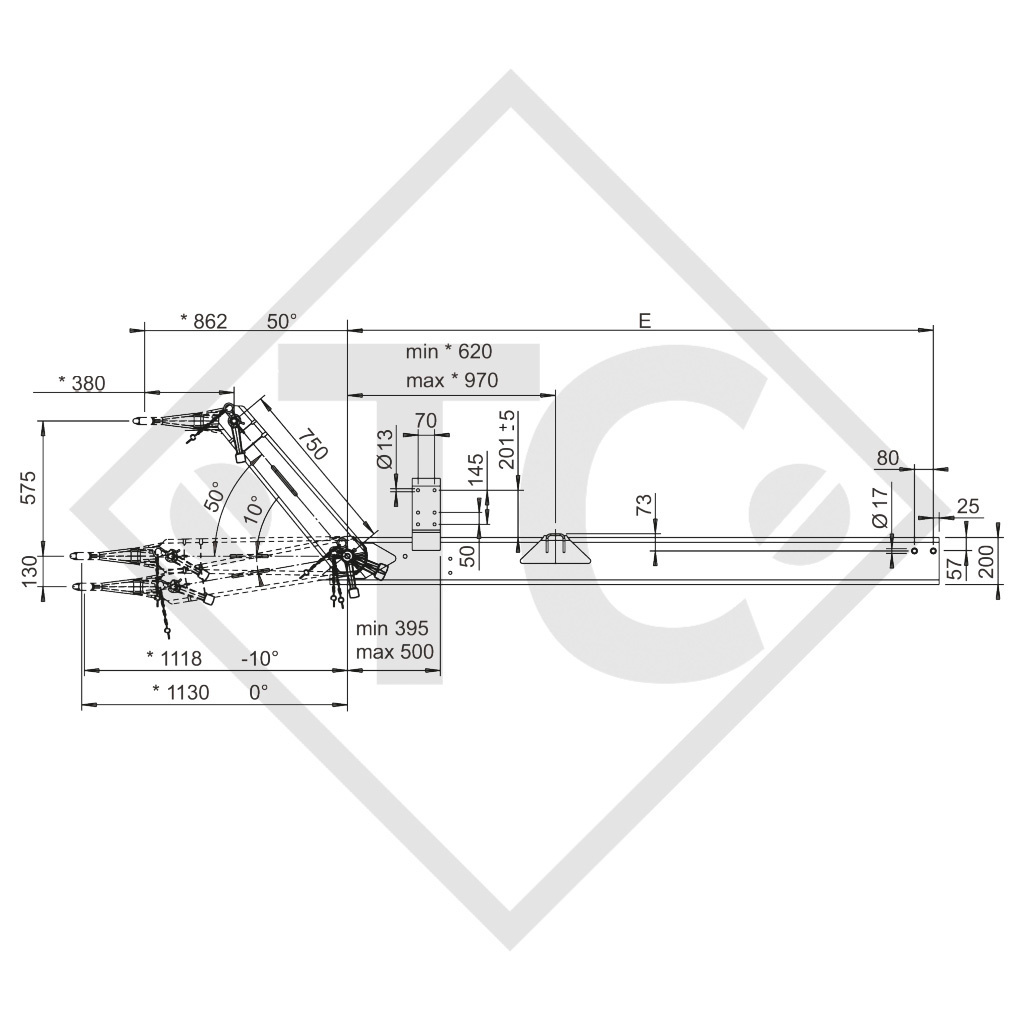

Longitud de lanza E: 2130mm
Pieza intermedia 750mm

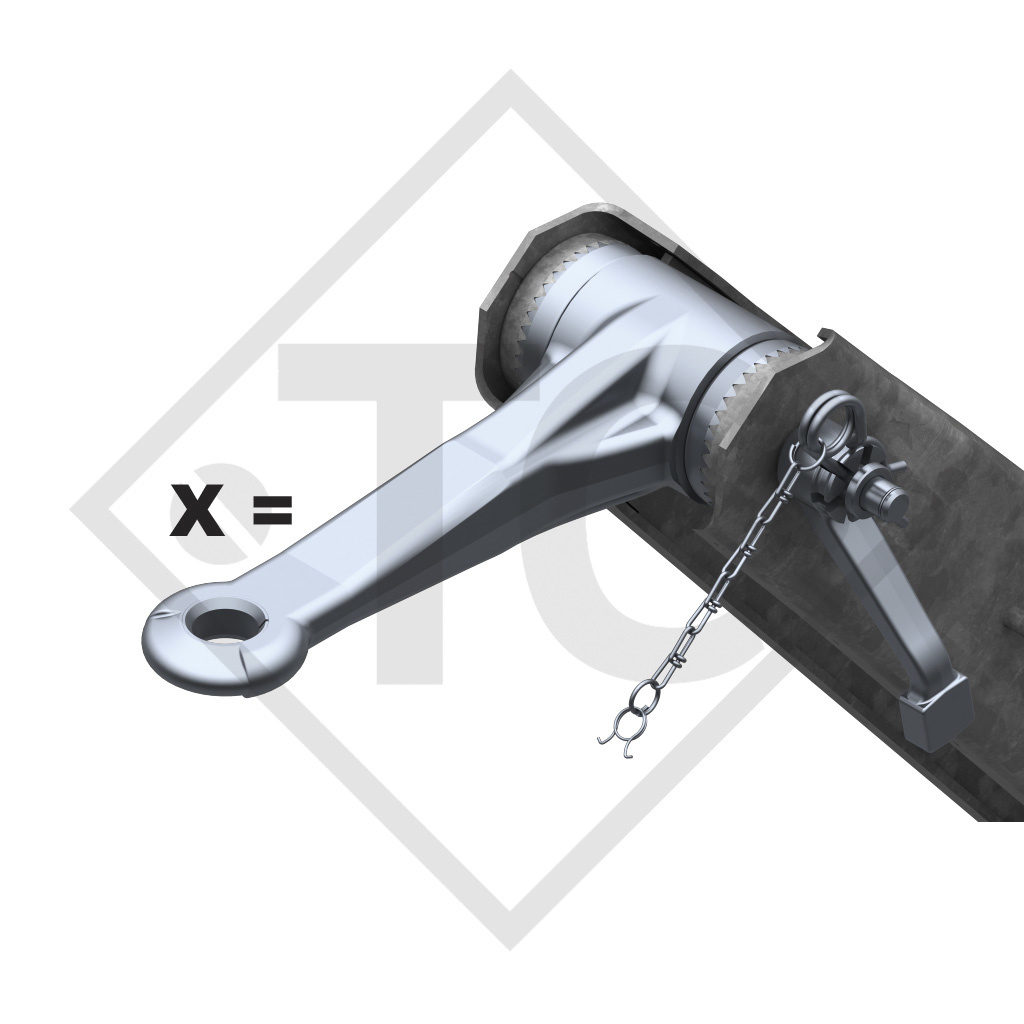

Ejemplo de montaje = X

INSTRUCCIONES DE FUNCIONAMIENTO
LISTA DE PIEZAS DE RECAMBIO 811487

TÉCNICA
Modelo de lanza de remolque 501 VB vers. A
Pieza intermedia con tubo
Carga en bola 500 kg
Elementos de acoplamiento correderos

N.º de homologación de modelo ECE: E1 55R-01 0883

TRATAMIENTO DE LA SUPERFICIE
Galvanizado en caliente
Cabezales, argollas y piecerío cincados (no se incluye en el composición de entrega)
