cota A 850mm, cota C 1280mm, ataque 98x4, bombeo (ET) 27-33mm, perfil de eje 50x4mm, pernos de rueda cónicos M12x1.5. Leer más...

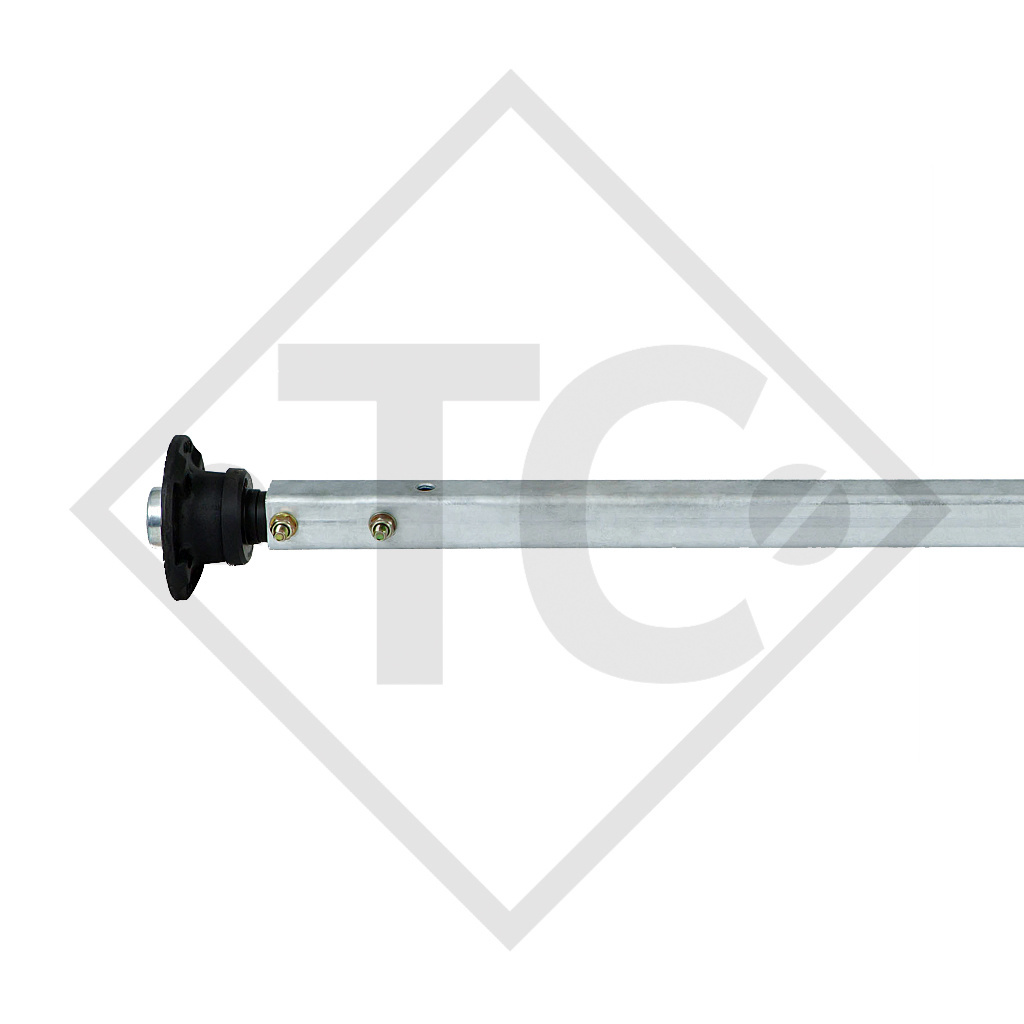

N.º de ref. 20057104

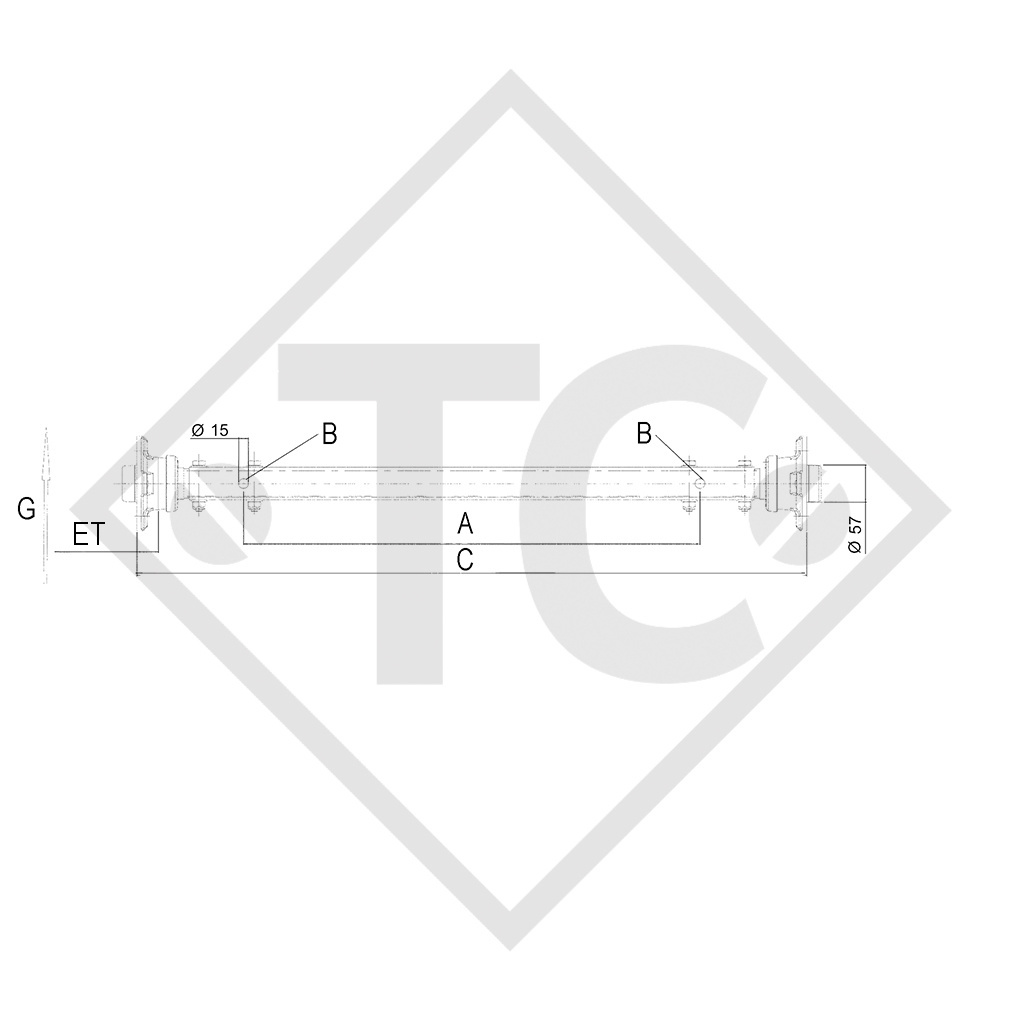

| Cota A | 850mm |
| Cota C | 1280mm |
| Ataque | 98x4 |
Bombeo (ET) 27-33mm

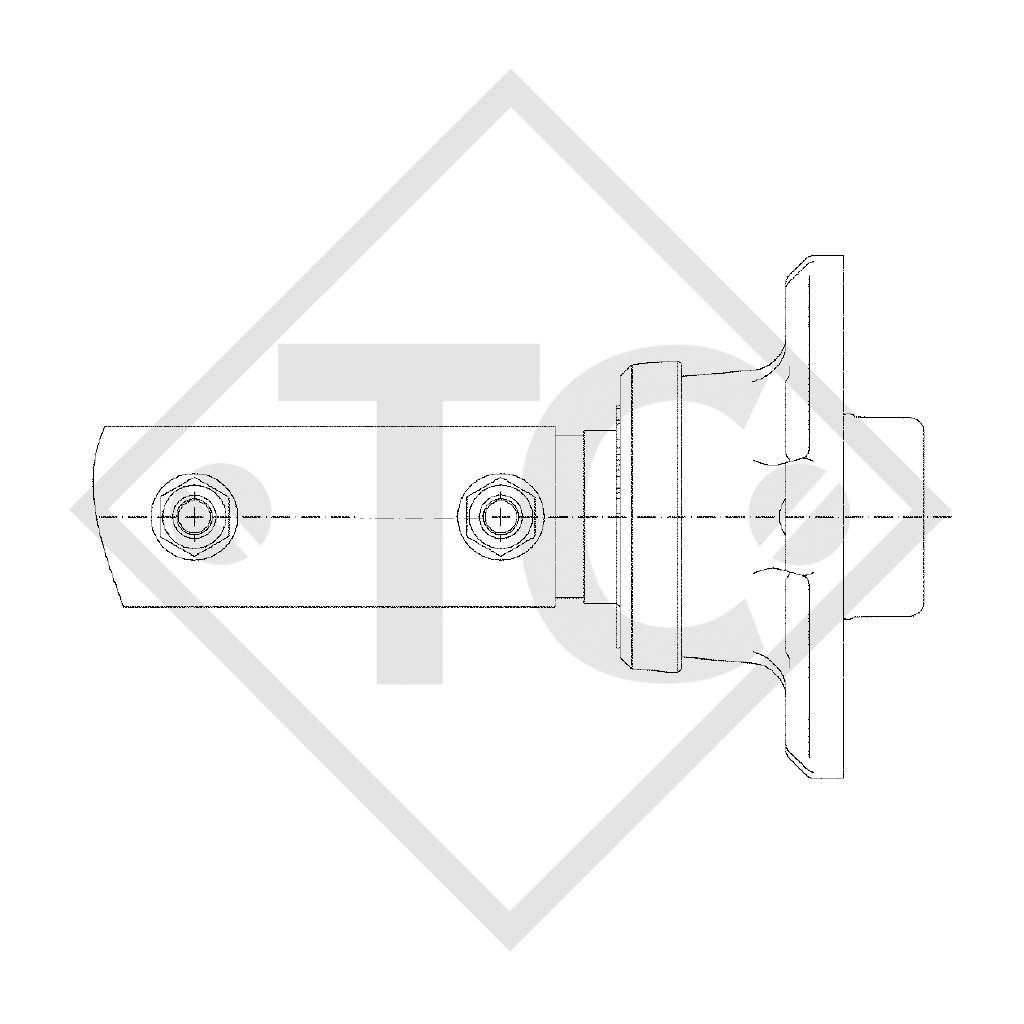

B: Agujero para el bulón central permitido solo en la parte superior.

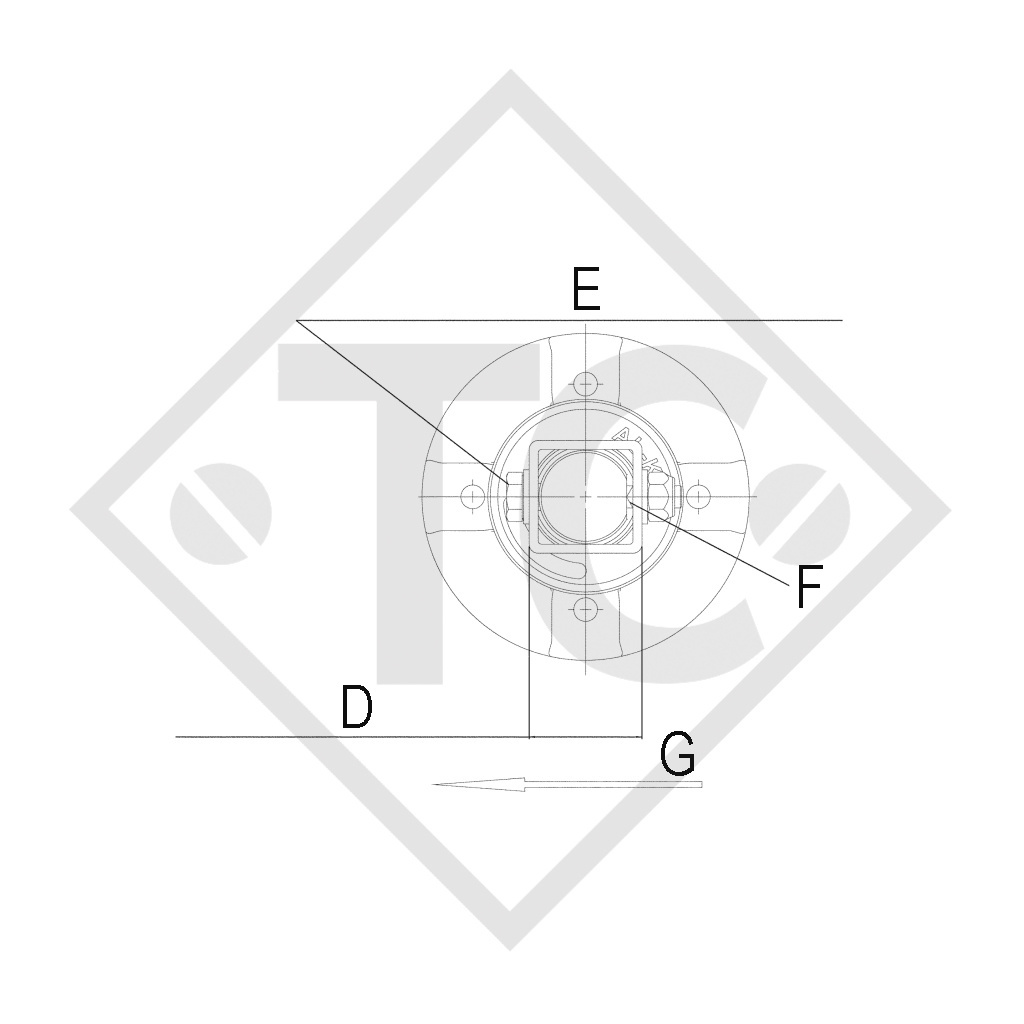

D: Perfil de eje 50x4mm
E: Par de apriete del tornillo M12x1.25x70-10.9 DIN 931: 150 +- 5 Nm
F: Atención: Posición del cordón de soldadura tubo cuadrado atrás en el sentido de la marcha. Montar el plano fresado de la mangueta contra el cordón de soldadura del tubo cuadrado.

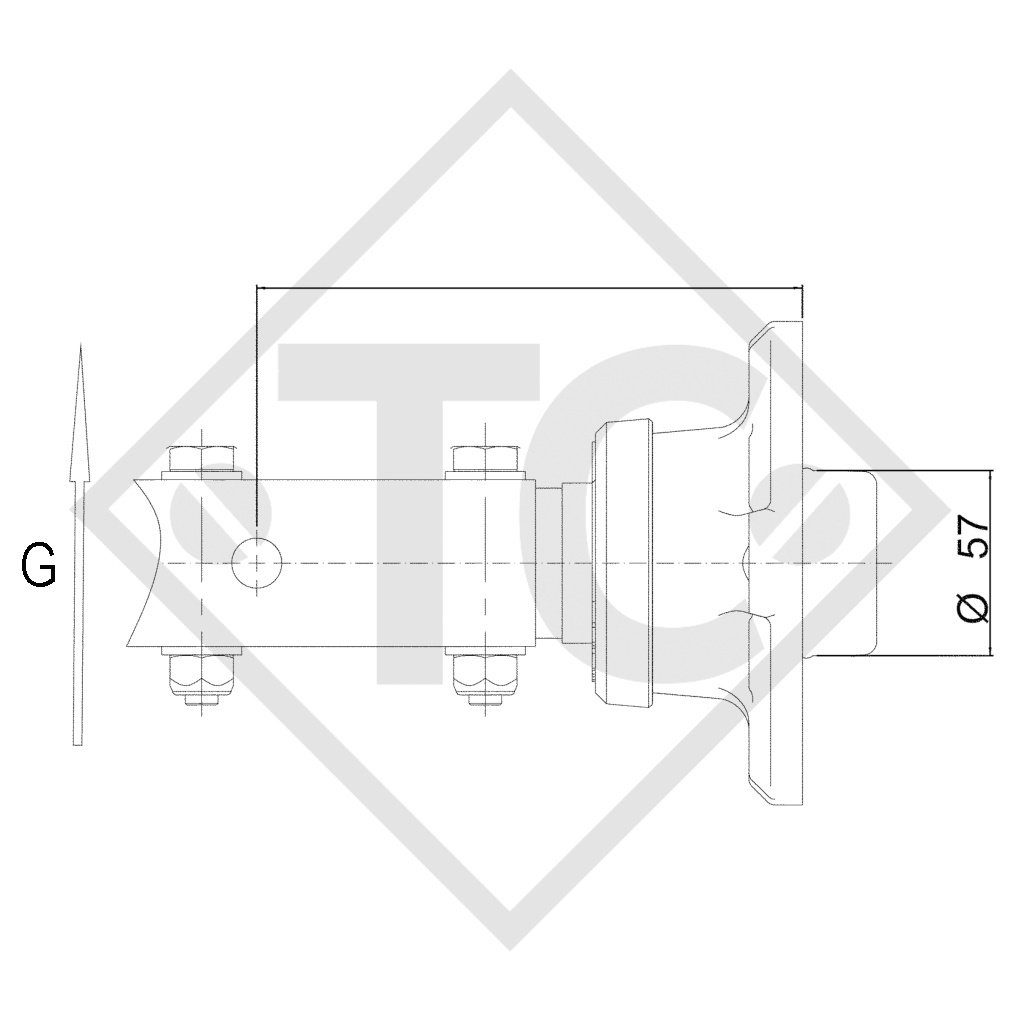

G: Sentido de la marcha
H: mín. 145 hasta máx. 250mm
Tener en cuenta las directrices de montaje.
Número de identificación de la pieza de repuesto (ETI) 811844
TÉCNICA
Modelo: PLUS
Tipo de eje: LS 750
Carga por eje: 750kg
COMPOSICIÓN DE ENTREGA

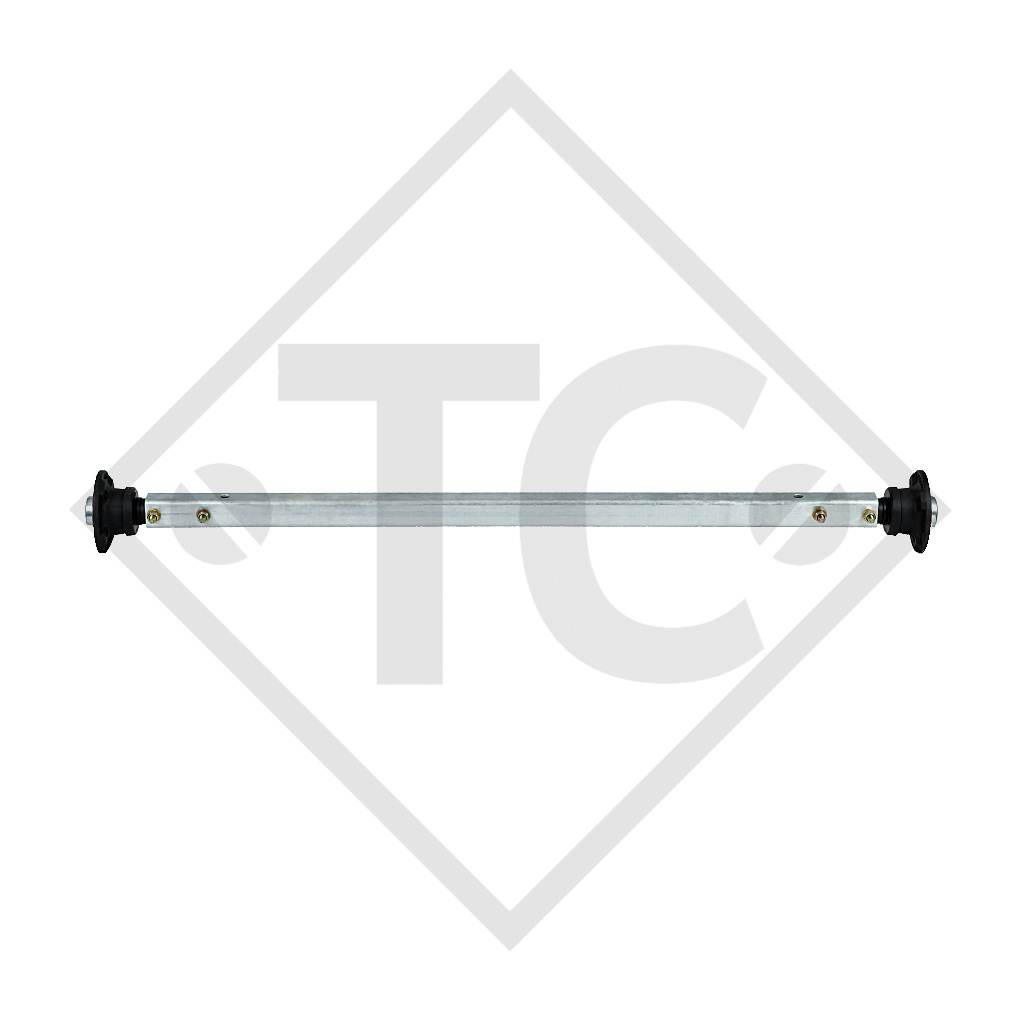

Eje
Pernos de rueda cónicos M12x1.5 sueltos
TRATAMIENTO DE LA SUPERFICIE
Cuerpo de eje galvanizado en caliente
ACCESORIOS
Véanse las páginas siguientes
