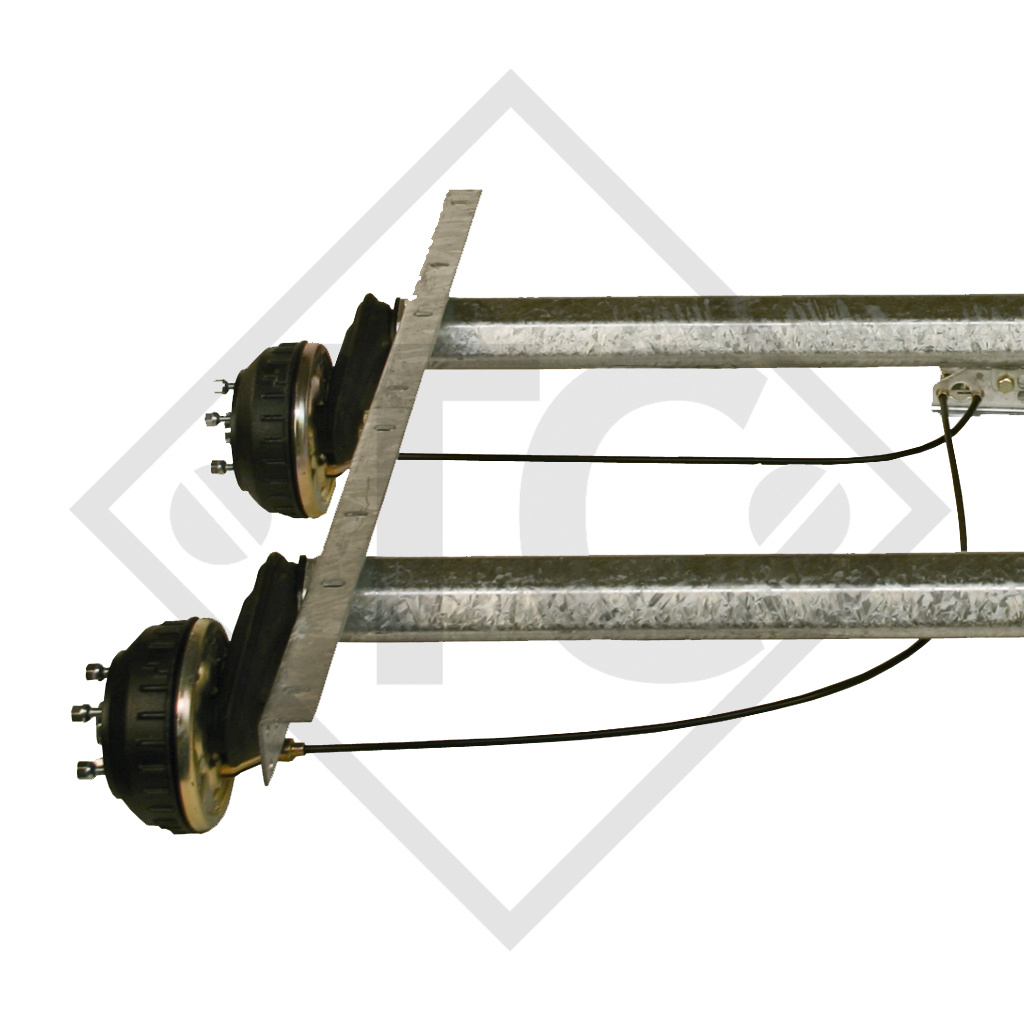

AL-KO Conjuntos ejes tándem con freno 1600kg BASIC tipo de eje 2xB 850

N.º de ref. 244076
Tipo de eje: 2xB 850
Carga por eje tándem: 1600kg

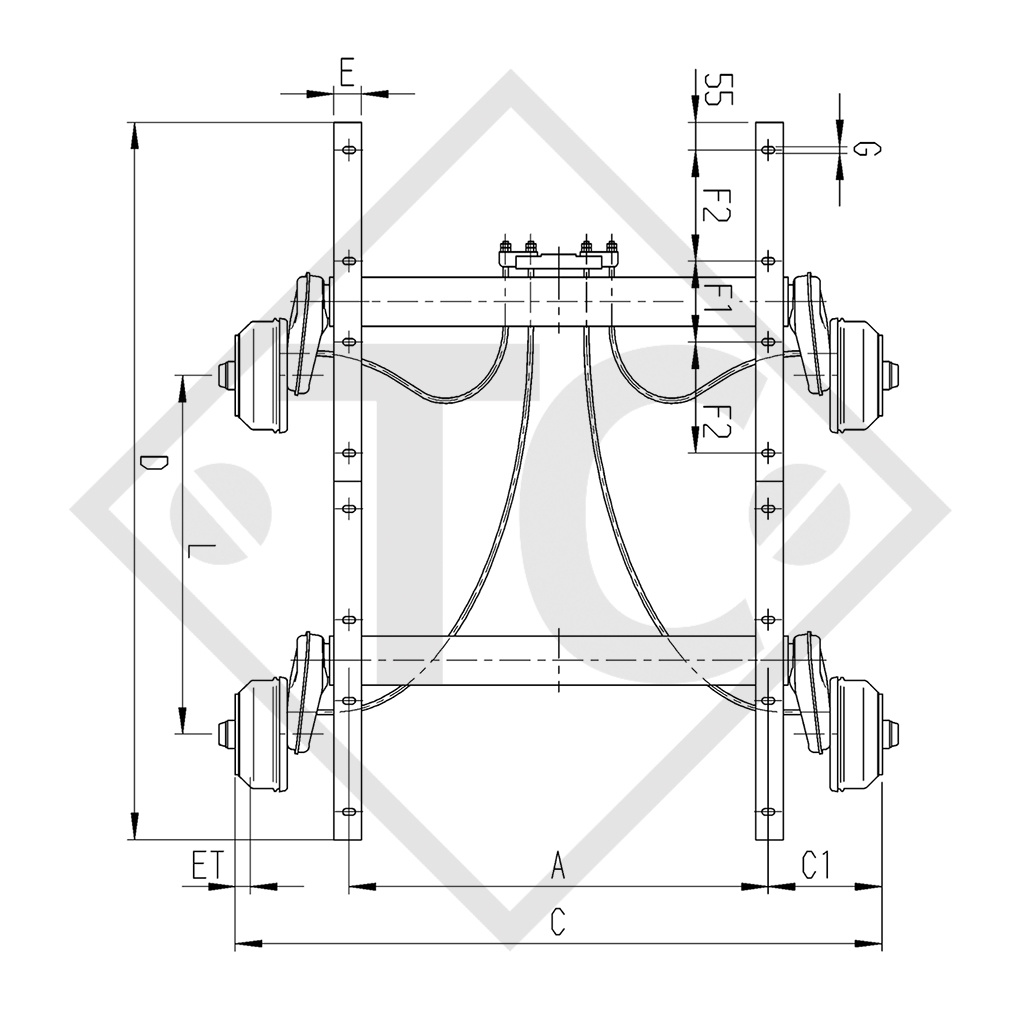

Medida del eje
Cota A: 1550mm
Cota C: 2000mm
Cuerpo de eje Ø: 80mm

Llantas y neumáticos
Freno de rueda: 1637
Ataque: 100x4
Pernos de rueda: M12x1.5 cónicos
Bombeo (ET) desde hasta: 27-45mm
Llantas recomendadas: 4.5Jx13 (no se incluye en el composición de entrega)
Neumáticos recomendadas: 165R13 (no se incluye en el composición de entrega)

Bloque de soporte
Variante n.°: 1
Cota D: 1420mm
Cota E: 55mm
Cota F1: 160mm
Cota F2: 220mm
Cota G: 13mm

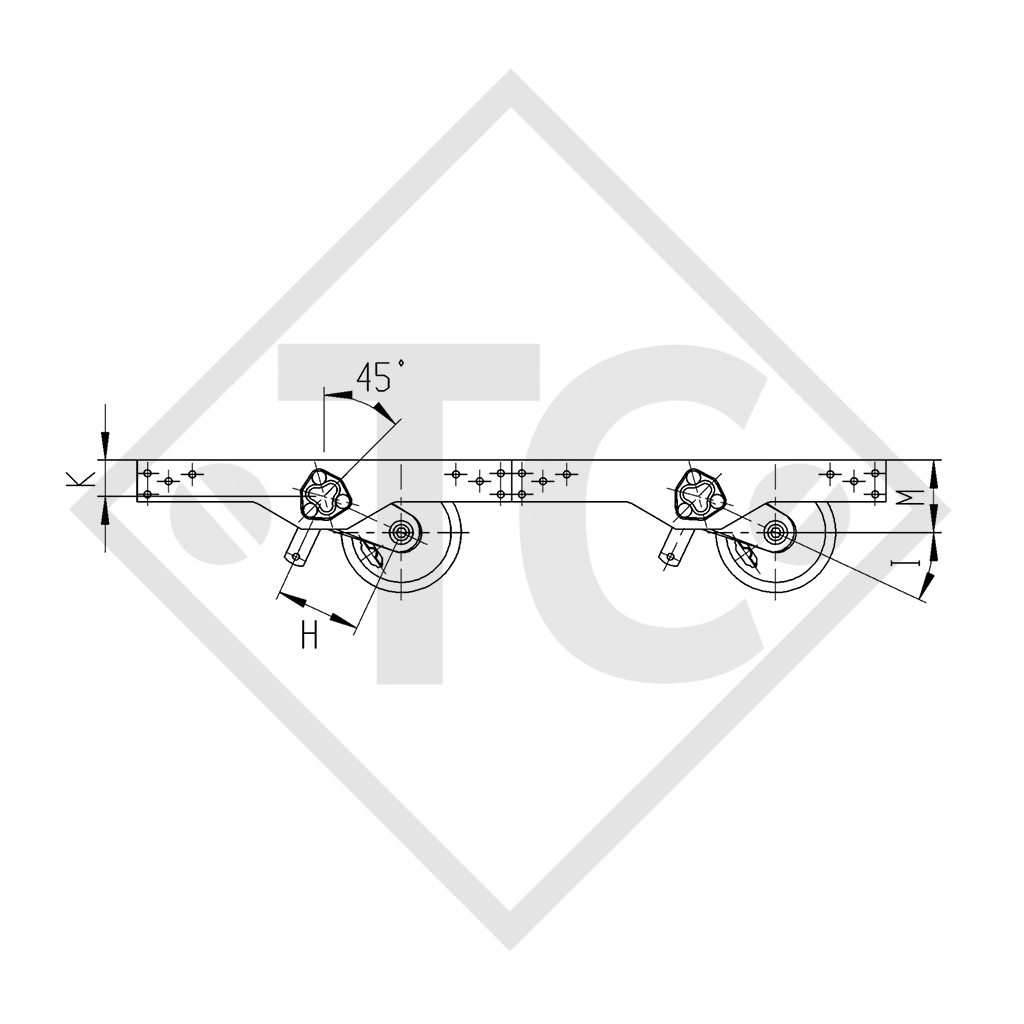

Palanca
Cota H: 158mm
Cota I estándar (Posición del brazo oscilante): 25°
Cota K: 65mm
Cota L (distancia entre ejes): 710mm
Cota M a 25°: 133mm

Medida del eje mínima
C1 mín.: 1190mm
C1 mín. con variante de bloque de soporte n.°: 200mm con variante de bloque de soporte n.° 1

Manual original de instrucciones

COMPOSICIÓN DE ENTREGA
Eje tándem
Soporte de un eje soldado
Soporte de inserción de tándem suelto
Compensador tándem suelto
Cables bowden sueltos
Pernos de rueda sueltos

TRATAMIENTO DE LA SUPERFICIE
Cuerpo de eje galvaniszado en caliente
Frenos de rueda con cincado galvanizado

ACCESORIOS (no se incluye en el composición de entrega)
Amortiguador de eje

Aquí puede encontrar la página del catálogo en un cómodo formato PDF para descargar.
También puede introducir el número de pedido del catálogo como término de búsqueda en nuestra tienda.

Otras versiones bajo demanda.
