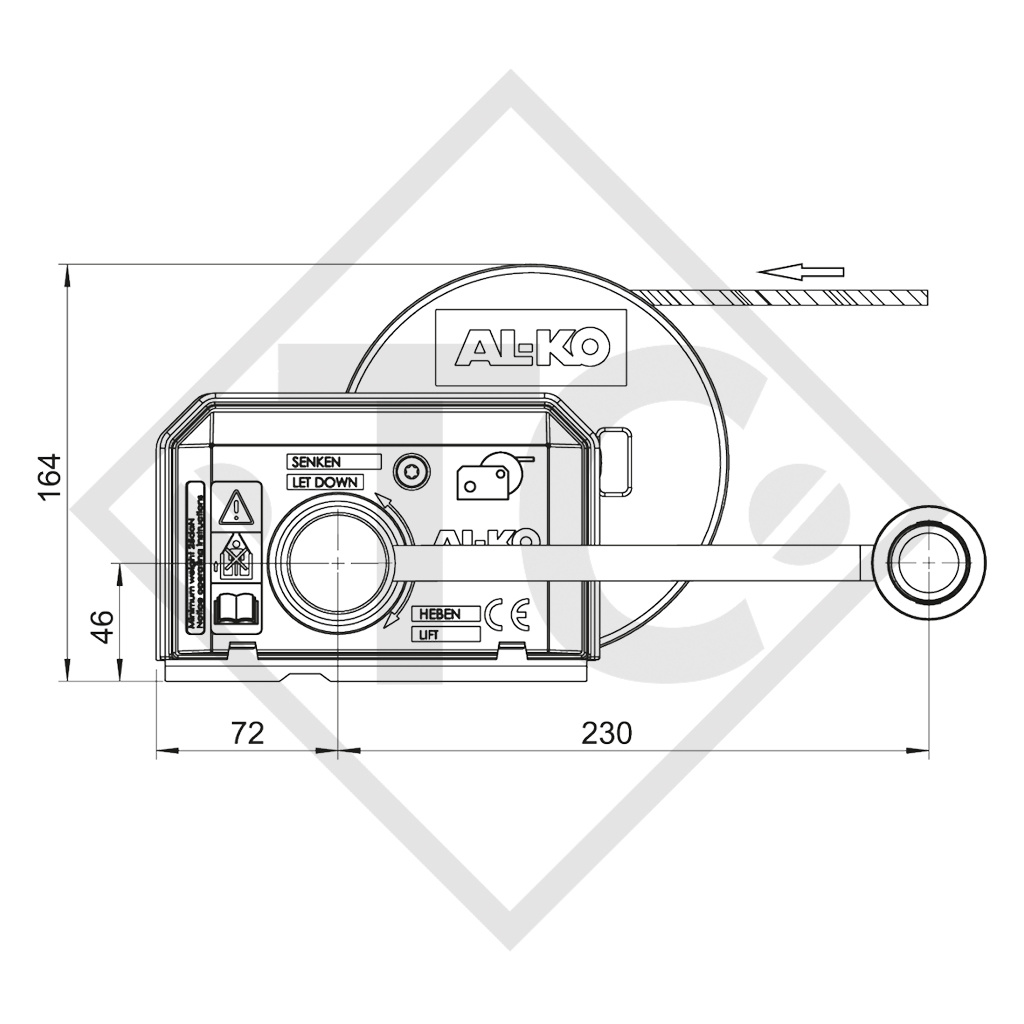

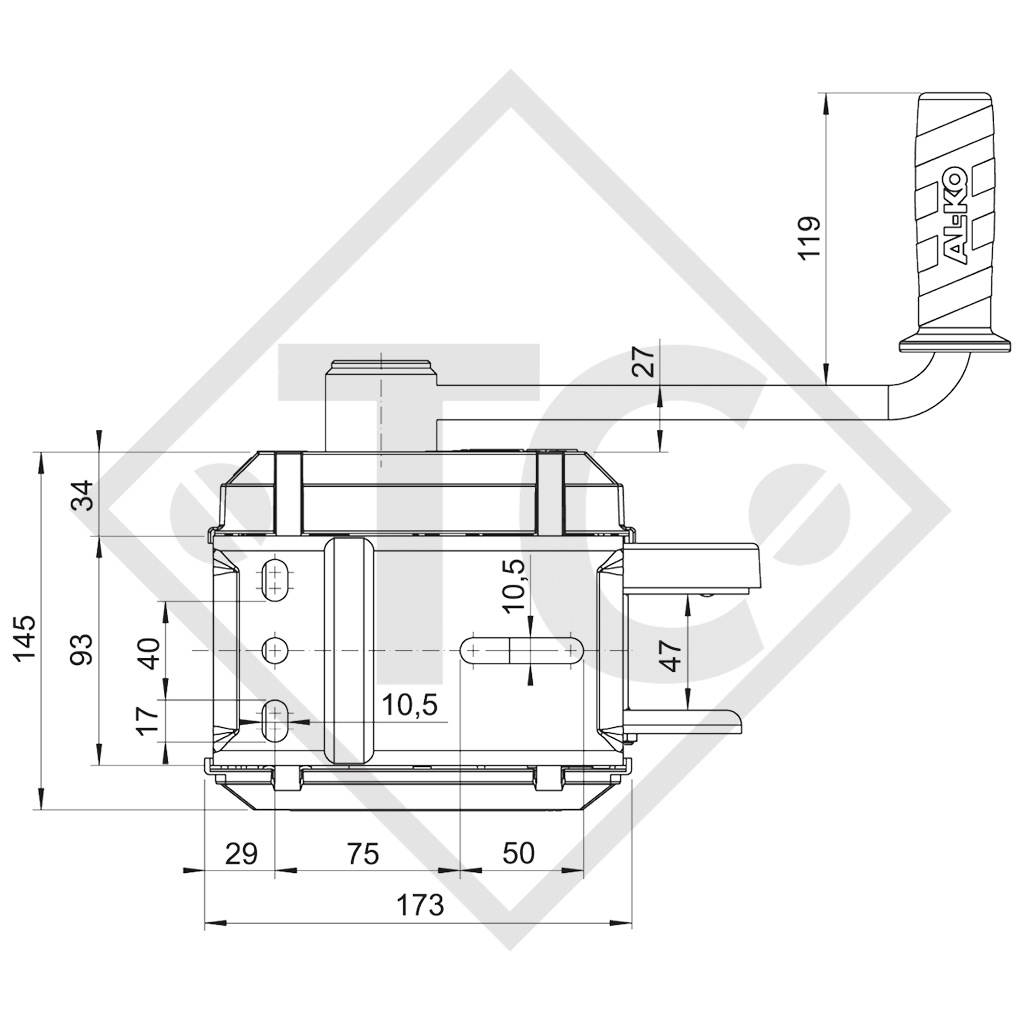

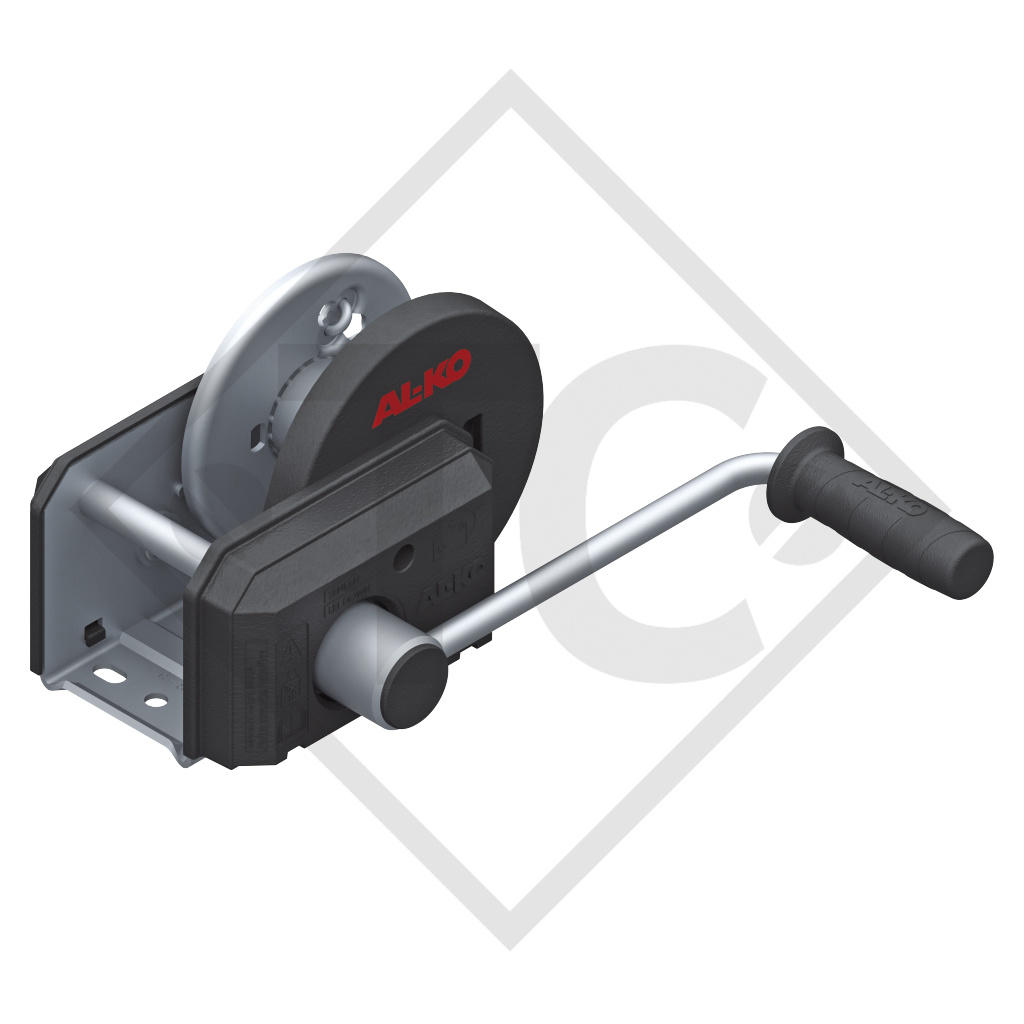

Inicio / Cabrestante PLUS 500kg, modelo 501 con freno automático, sin desenrollador automático, sin cable/eslinga
fuerza manual 200N, carga mínima 25kg, reducción 3.75 : 1, elevación por cada giro de manivela de 45 a 100mm, capacidad del tambor con un cable de ⌀5mm: 20 medidores, capacidad del tambor con eslinga de arrastre: 7 medidores. Leer más...
N.º de ref. 1730003 sin cable/eslinga
| Cabrestante con freno - modelo 501 PLUS |
| Carga de arrastre máx. capa de cable inferior | 500 kg |
| Fuerza manual |
200 N |
| Carga mínima |
25 kg |
| Reducción |
3,75 : 1 |
| Elevación por cada giro de manivela | de 45 a 100 mm |
| Capacidad del tambor con un cable de 5 mm ø |
20 m |
| Capacidad del tambor con eslinga de arrastre | 7 m |
| Cabrestante PLUS 500 kg | Inclinación | Vuelta inferior del cable |
Vuelta intermedia del cable |
Vuelta superior del cable |
| Elevación vertical de cargas – (valores orientativos) | - | 500 kg | 330 kg | 170 kg |
|
Arrastre horizontal e inclinado de una carga no rodante (valores orientativos) Factor de fricción aprox. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
800 kg 700 kg 650 kg |
550 kg 500 kg 450 kg |
300 kg 250 kg 220 kg |
|
Arrastre inclinado de una carga rodante (valores orientativos) |
10% (6°) 20% (11°) 30% (17°) |
3.300 kg 2.000 kg 1.500 kg |
2.200 kg 1.300 kg 1.000 kg |
1.100 kg 700 kg 500 kg |
INSTRUCCIONES DE FUNCIONAMIENTO
LISTA DE PIEZAS DE RECAMBIO 811701
LISTA DE PIEZAS DE RECAMBIO 811701A o
LISTA DE PIEZAS DE RECAMBIO 811701B
CABRESTANTES
con freno de presión de carga automático
FRENO DE PRESIÓN DE CARGA
automático
SUS VENTAJAS
Diseño moderno
Excelente protección contra la corrosión
Freno de presión de carga automático
Tambor de cable con cojinete liso
Dispositivo desenrollador automático para cable o cinta (opcional)
Manivela desmontable (opcional)
Cubierta de plástico para rueda dentada
Programa: 350 / 500 / 900 / 1150 kg
TRATAMIENTO SUPERFICIAL
Recubrimiento de cinc-níquel de alta calidad aprox. 400 horas de test de agua salada
MANEJO DEL CABRESTANTE
Elevar: Girar la manivela en sentido horario
Mantener: Soltar la manivela en la posición deseada (freno de presión de carga automático)
Bajar: Girar la manivela en sentido antihorario
