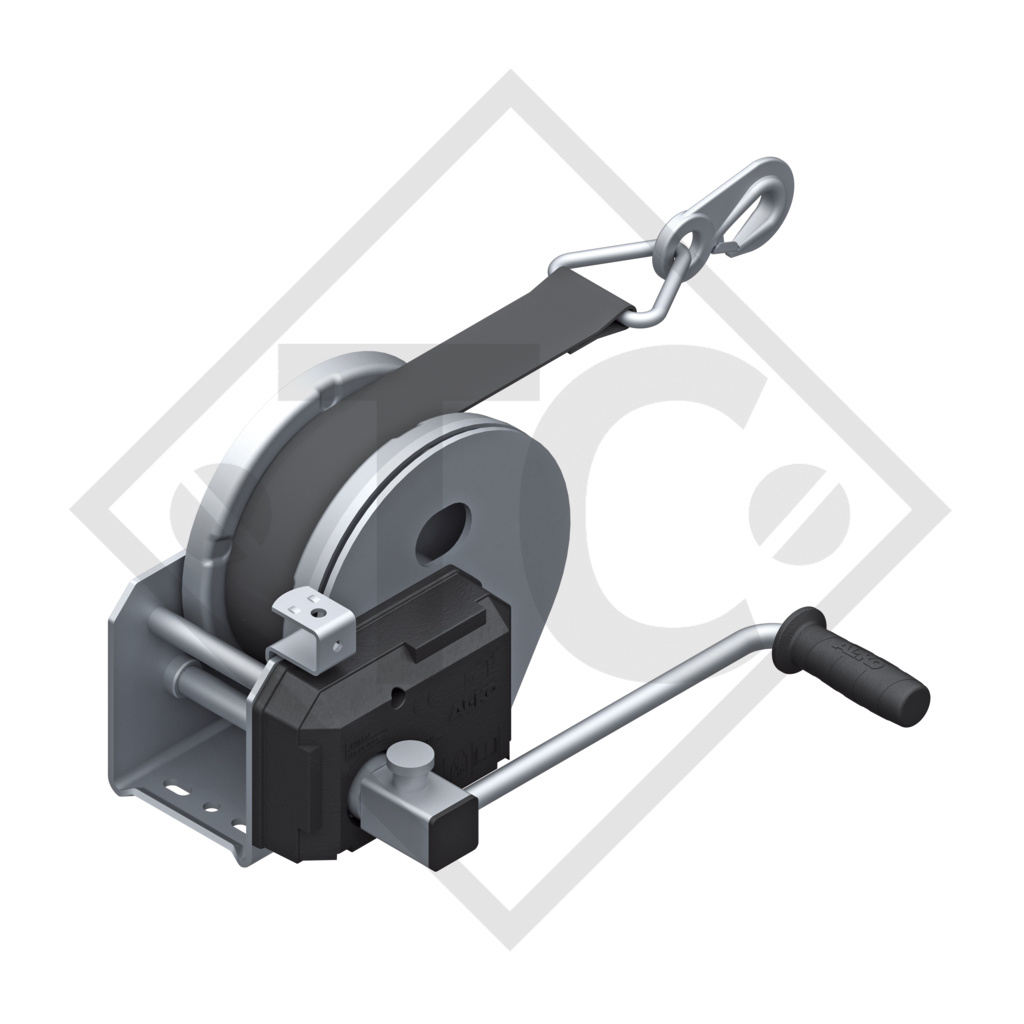

Inicio / Cabrestante PLUS 1150kg, modelo 1201 con freno automático, con desenrollador automático, con 12.5 medidores de eslinga montada para arrastre
fuerza manual 200N, carga mínima 25kg, reducción 10.5 : 1, elevación por cada giro de manivela de 23 a 57mm, capacidad del tambor con un cable de ⌀7mm: 25 medidores, capacidad del tambor con eslinga de arrastre: 12.5 medidores. Leer más...
N.º de ref. 1730021 con 12,5 m de eslinga montada para arrastre
Cabrestante con freno - modelo 1201 PLUS con desenrollador automático |
Carga de arrastre máx. capa de cable inferior | 1150 kg |
Fuerza manual |
200 N |
Carga mínima |
25 kg |
Reducción |
10,5 : 1 |
Elevación por cada giro de manivela | de 23 a 57 mm |
Capacidad del tambor con un cable de 7 mm ø |
25 m |
Capacidad del tambor con eslinga de arrastre | 12,5 m |
Cabrestante PLUS 1.150 kg con desenrollador automático | Inclinación | Vuelta inferior del cable |
Vuelta intermedia del cable |
Vuelta superior del cable |
Elevación vertical de cargas – (valores orientativos) | - | 1.150 kg | 830 kg | 500 kg |
Arrastre horizontal e inclinado de una carga no rodante (valores orientativos) Factor de fricción aprox. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
2.000 kg 1.700 kg 1.500 kg |
1.400 kg 1.250 kg 1.100 kg |
850 kg 750 kg 650 kg |
Arrastre inclinado de una carga rodante (valores orientativos) |
10% (6°) 20% (11°) 30% (17°) |
7.400 kg 4.800 kg 3.500 kg |
5.300 kg 3.300 kg 2.500 kg |
3.200 kg 2.000 kg 1.500 kg |
INSTRUCCIONES DE FUNCIONAMIENTO
LISTA DE PIEZAS DE RECAMBIO 811717
LISTA DE PIEZAS DE RECAMBIO 811717A
LISTA DE PIEZAS DE RECAMBIO 811717B
LISTA DE PIEZAS DE RECAMBIO 811717C o
LISTA DE PIEZAS DE RECAMBIO 811717D
CABRESTANTES
con freno de presión de carga automático
FRENO DE PRESIÓN DE CARGA
automático
SUS VENTAJAS
Diseño moderno
Excelente protección contra la corrosión
Freno de presión de carga automático
Tambor de cable con cojinete liso
Dispositivo desenrollador automático para cable o cinta (opcional)
Manivela desmontable (opcional)
Cubierta de plástico para rueda dentada
Programa: 350 / 500 / 900 / 1150 kg
TRATAMIENTO SUPERFICIAL
Recubrimiento de cinc-níquel de alta calidad aprox. 400 horas de test de agua salada
MANEJO DEL CABRESTANTE
Elevar: Girar la manivela en sentido horario
Mantener: Soltar la manivela en la posición deseada (freno de presión de carga automático)
Bajar: Girar la manivela en sentido antihorario
MANEJO DEL DESENROLLADOR AUTOMÁTICO

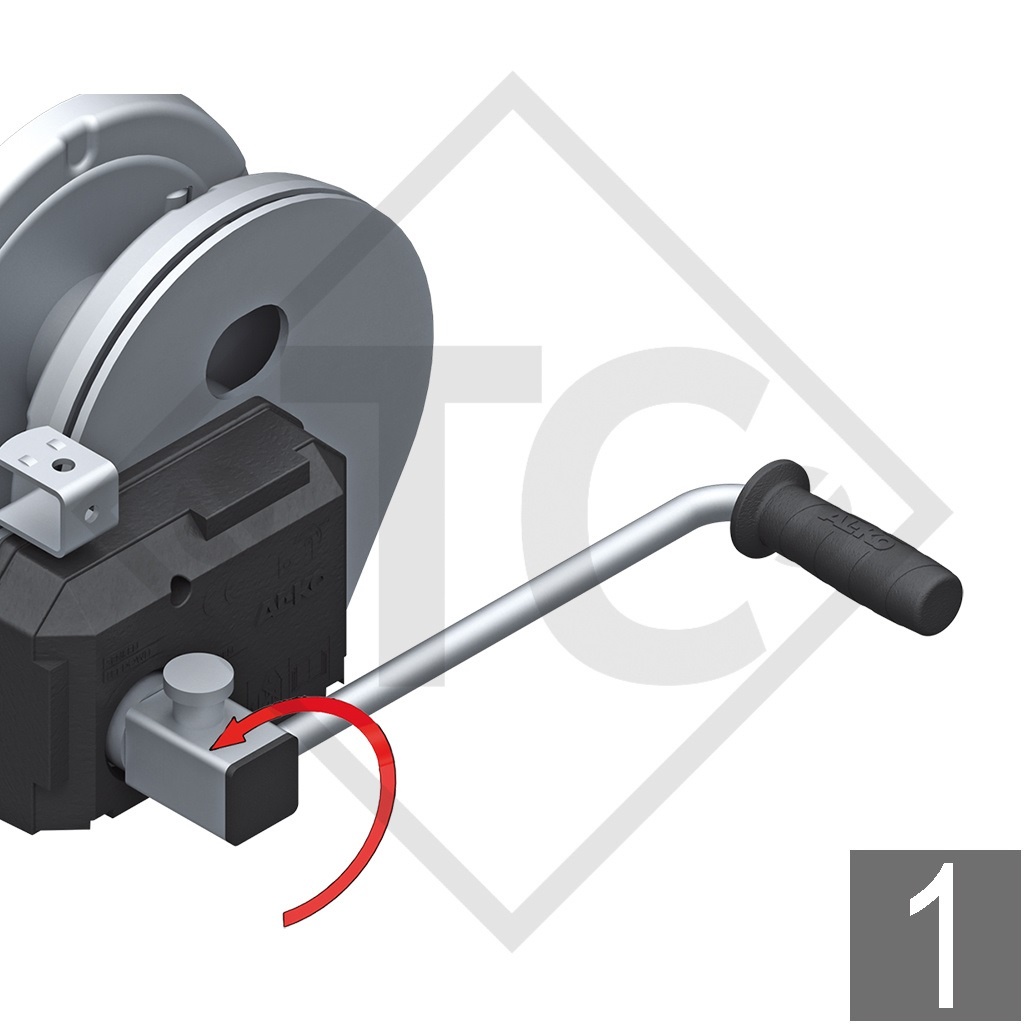

1. Girar la manivela una vuelta en sentido antihorario, con esto se desactiva el freno de presión de carga

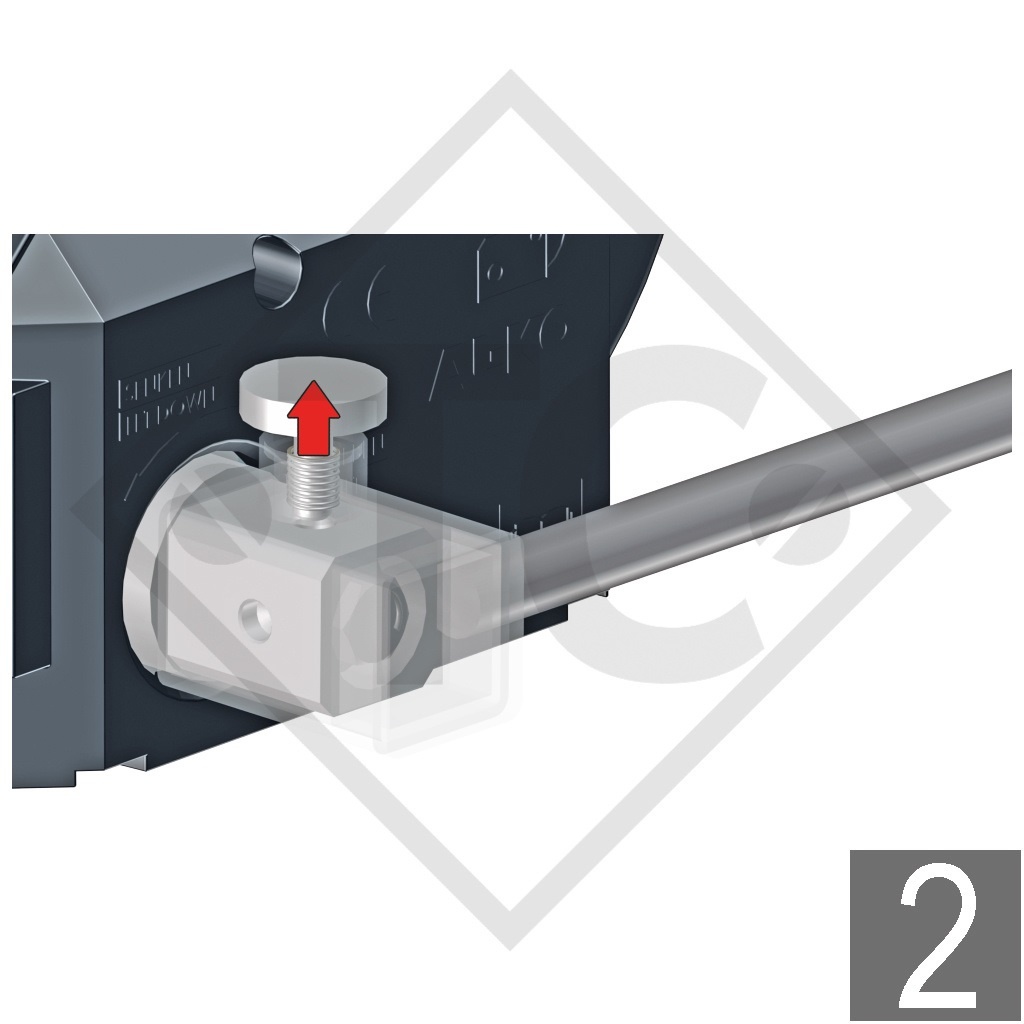

2. Tirar hacia arriba del casquillo de bloqueo
3. Sacar la manivela

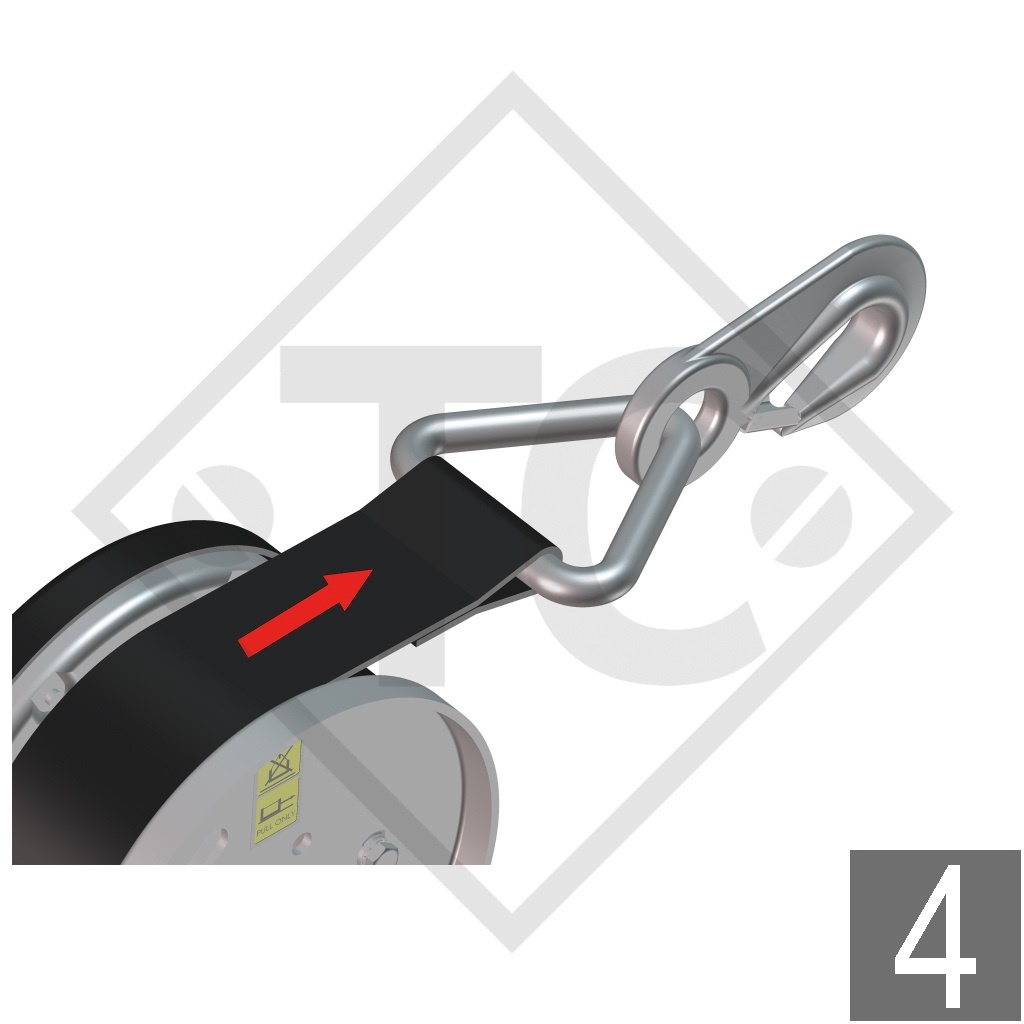

4. Ahora se puede tirar de la cinta o el cable
