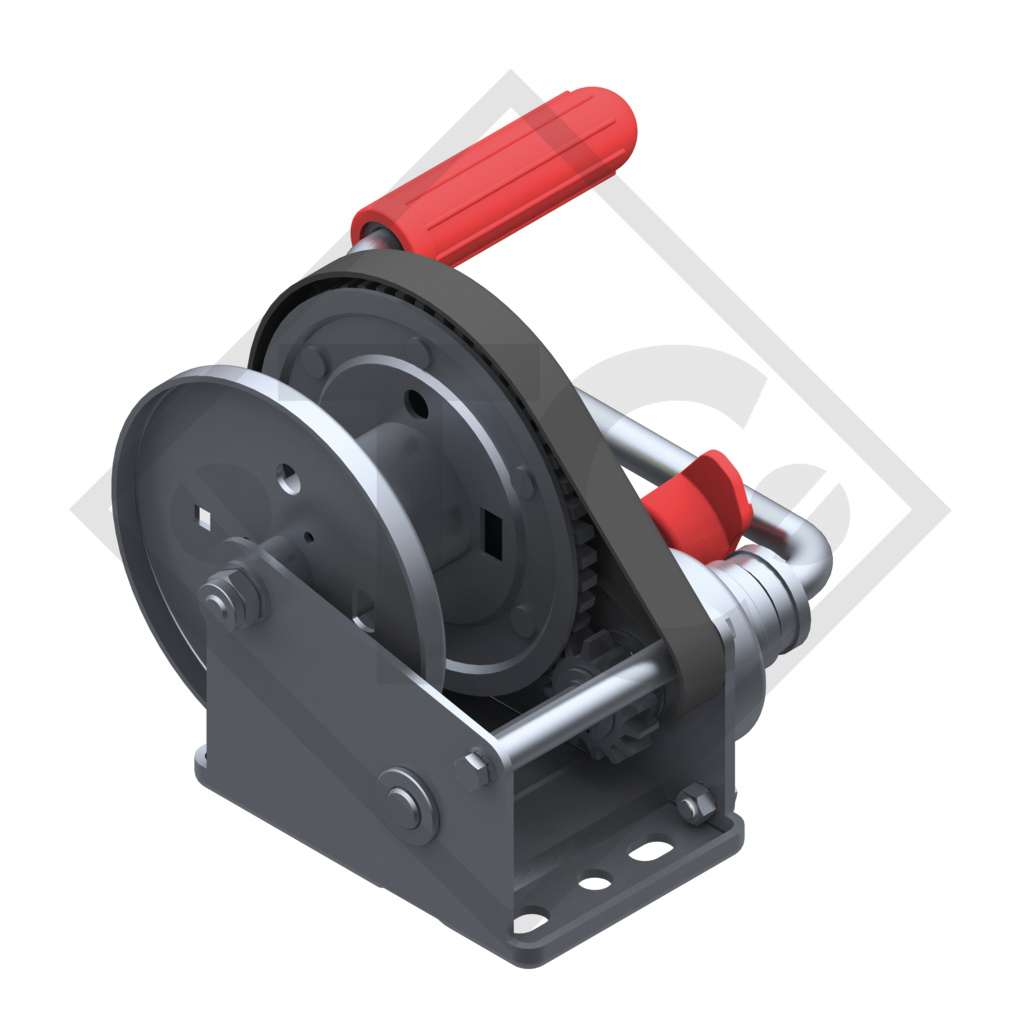

Inicio / Cabrestante BASIC 450kg, modelo 450 A Basic con freno automático, con desenrollador automático, sin cable/eslinga
fuerza manual 220N, carga mínima 25kg, reducción 3.50 : 1, elevación por cada giro de manivela de 45 a 100mm, capacidad del tambor con un cable de ⌀5mm: 15 medidores, capacidad del tambor con eslinga de arrastre: 6 medidores. Leer más...
N.º de ref. 1225298 con desenrollador automático, sin cable/eslinga
| Cabrestante modelo 450 Compact con freno con desenrollador automático |
| Carga de arrastre máx. capa de cable inferior | 450 kg |
| Fuerza manual |
220 N |
| Carga mínima |
25 kg |
| Reducción |
3,5 : 1 |
| Elevación por cada giro de manivela | de 45 a 100 mm |
| Capacidad del tambor con un cable de 5 mm ø |
15 m |
| Capacidad del tambor con eslinga de arrastre | 6 m |
| Cabrestante BASIC 450 kg | Inclinación | Vuelta inferior del cable |
Vuelta intermedia del cable |
Vuelta superior del cable |
| Elevación vertical de cargas – (valores orientativos) | - | 450 kg | 300 kg | 170 kg |
|
Arrastre horizontal e inclinado de una carga no rodante (valores orientativos) Factor de fricción aprox. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
750 kg 650 kg 550 kg |
500 kg 450 kg 400 kg |
300 kg 250 kg 200 kg |
|
Arrastre inclinado de una carga rodante (valores orientativos) |
10% (6°) 20% (11°) 30% (17°) |
2.900 kg 1.800 kg 1.350 kg |
2.000 kg 1.200 kg 900 kg |
1.100 kg 700 kg 500 kg |
INSTRUCCIONES DE FUNCIONAMIENTO
LISTA DE PIEZAS DE RECAMBIO 811645
CABRESTANTES
con freno de presión de carga automático
FRENO DE PRESIÓN DE CARGA
automático
SUS VENTAJAS
Freno de presión de carga automático
Dispositivo desenrollador automático para cable o cinta (opcional)
Manivela desmontable (opcional)
Cubierta de plástico para rueda dentada
Programa: 450 y 900 kg
TRATAMIENTO SUPERFICIAL
Cincado galvanizado con pasivación de capa gruesa, aprox. 200 horas de test de agua salada
MANEJO DEL CABRESTANTE
Elevar: Girar la manivela en sentido horario
Mantener: Soltar la manivela en la posición deseada (freno de presión de carga automático)
Bajar: Girar la manivela en sentido antihorario
MANEJO DEL DESENROLLADOR AUTOMÁTICO

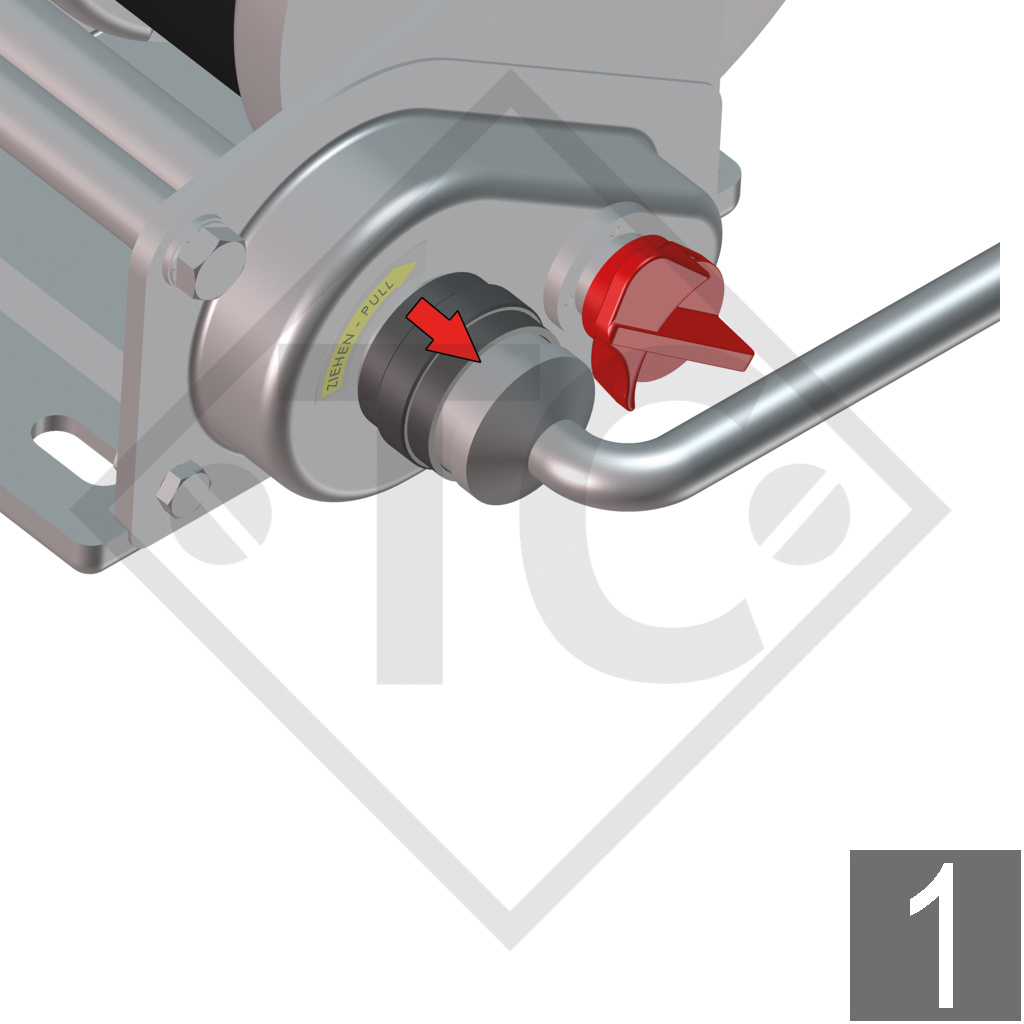

1. Tirar hacia arriba del casquillo de bloqueo

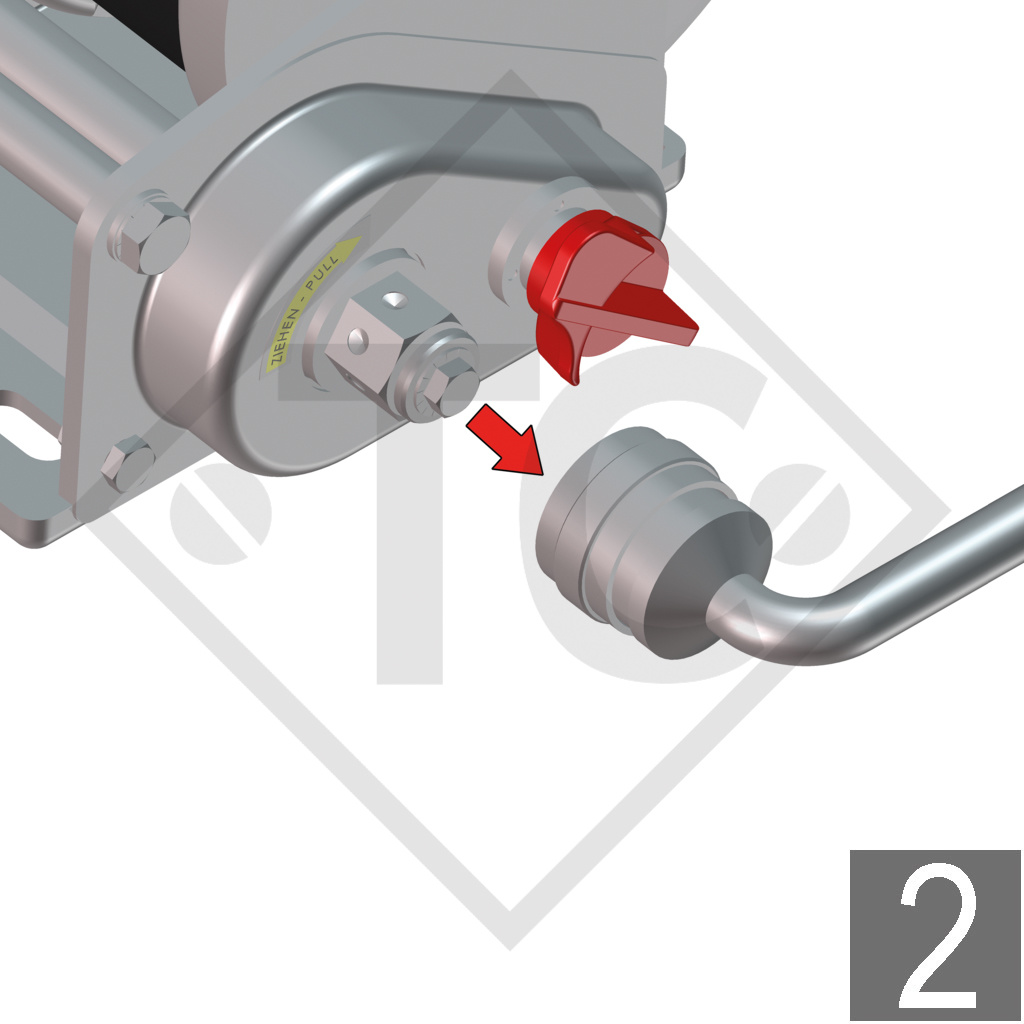

2. Sacar la manivela

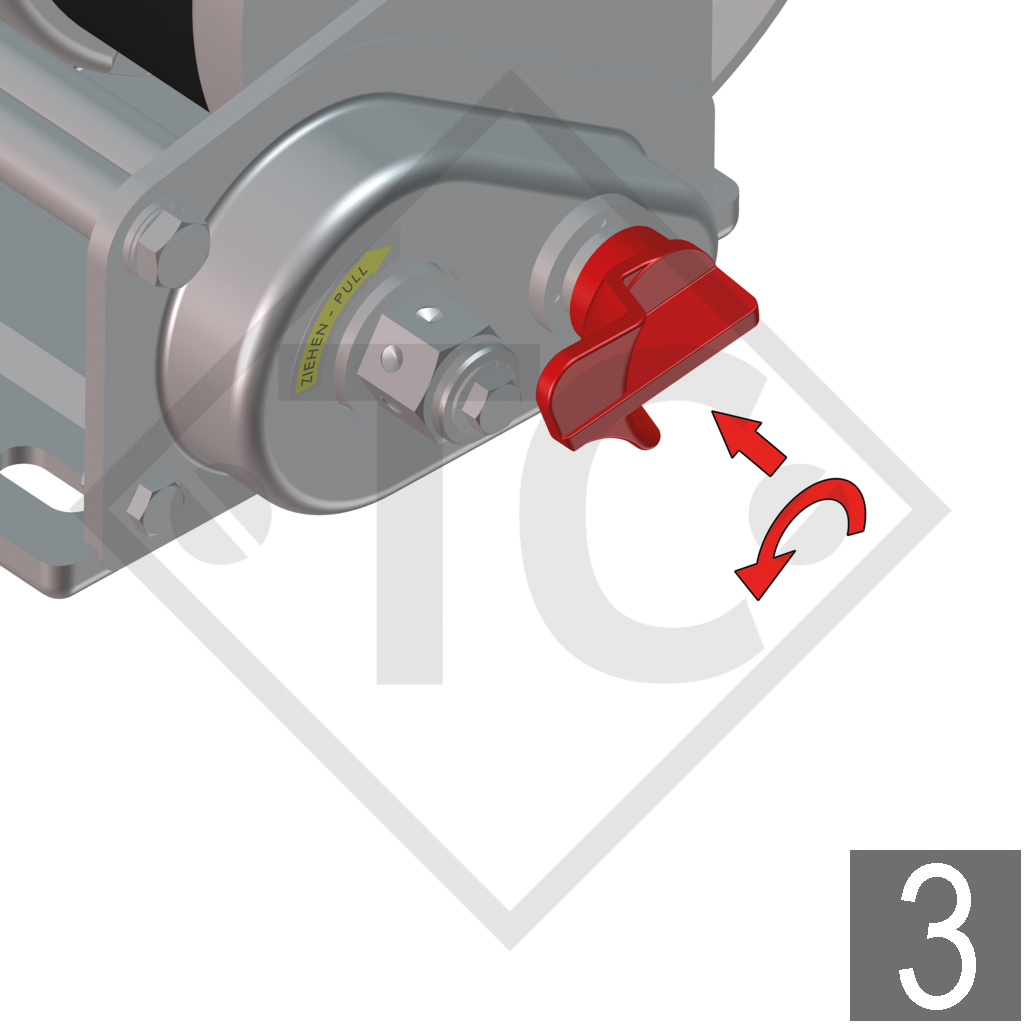

3. Presionar y girar la palanca roja (desactivar el freno de presión de carga)
4. Ahora se puede tirar del cable o de la cinta
