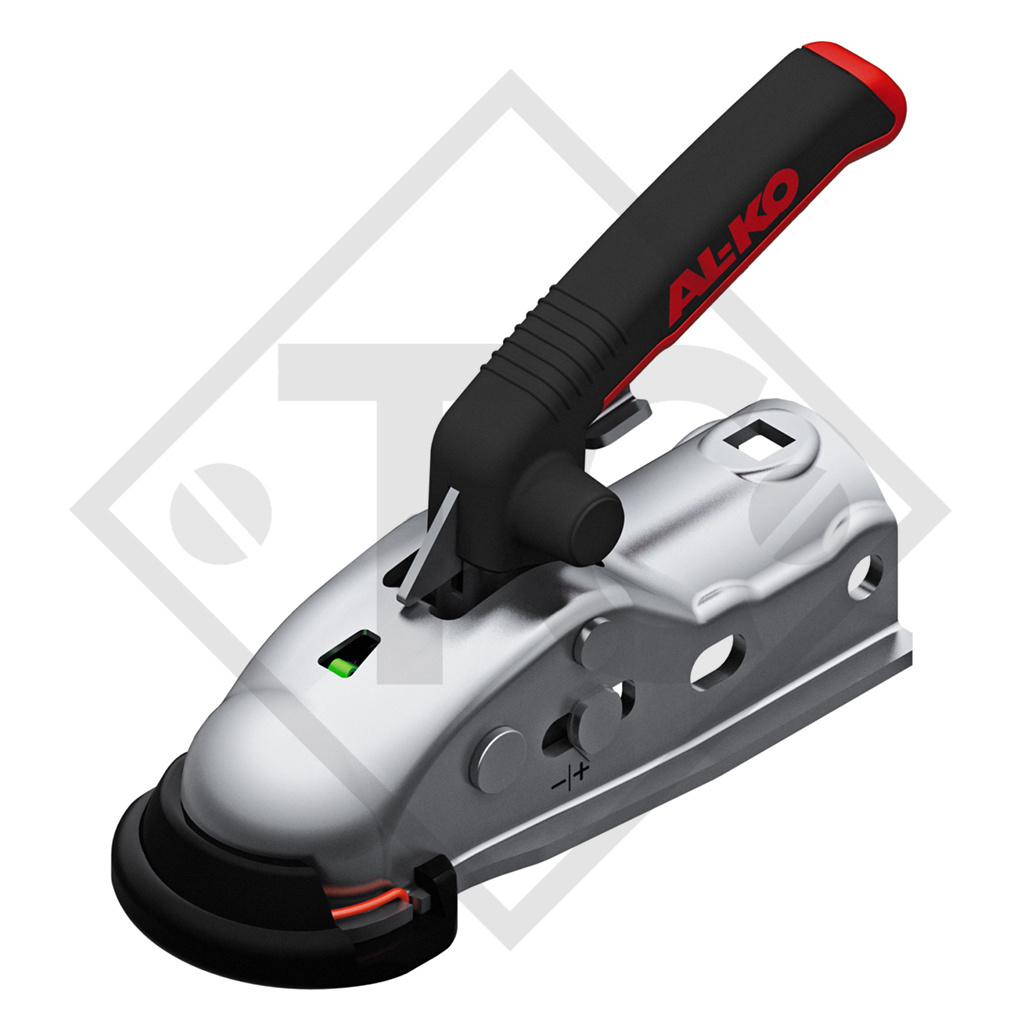

AL-KO Cabezal AK 270 con Soft-Dock y espaciador ø35/40/45mm para remolques con freno

CABEZAL AK 270
para remolques con freno de hasta 2700kg

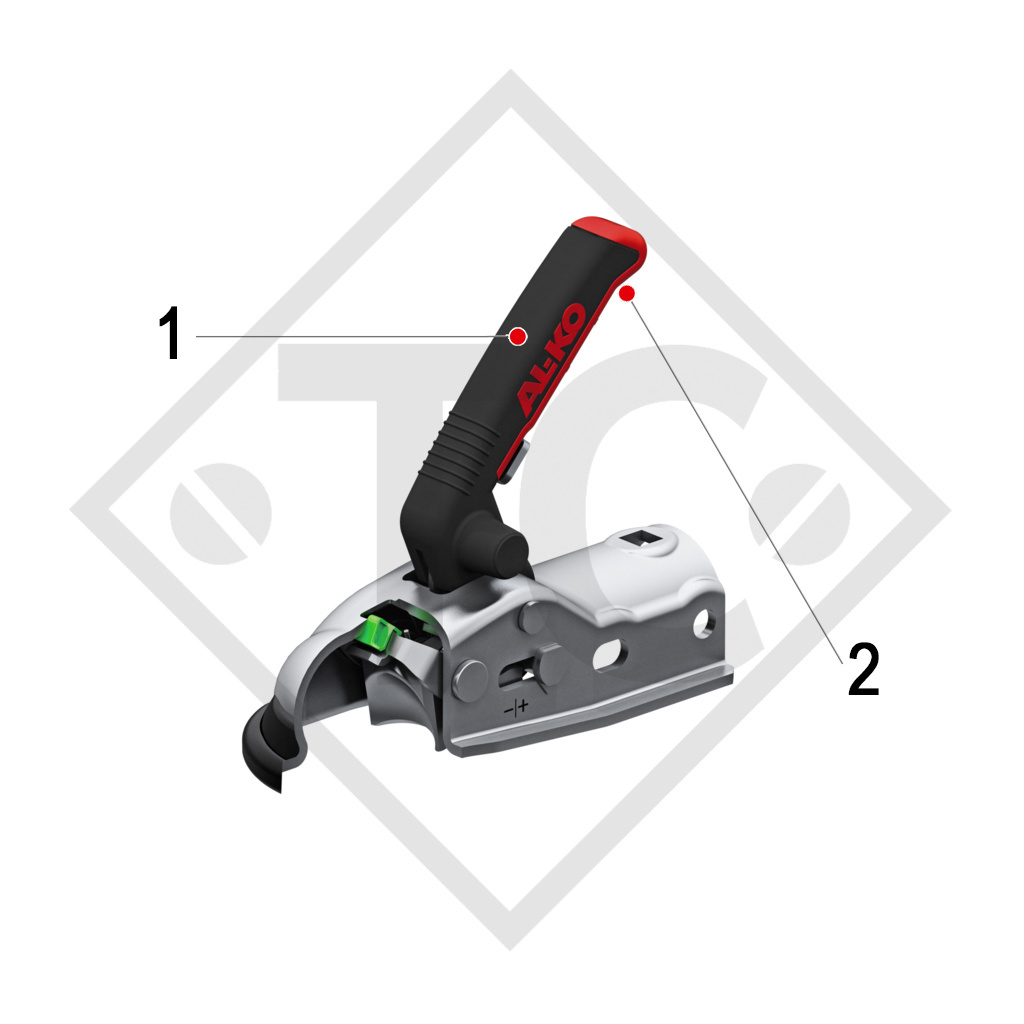

1. COMPLEMENTO DE SEGURIDAD 1
Posición abierta
La maneta se encuentra inclinada apuntando hacia arriba e indica al usuario que está abierta.

2. AGARRE SUAVE
En la zona roja del asidero se emplea una mezcla de plástico suave y adherente. Además, el tope en el extremo del asidero se emplea como seguro antideslizante.

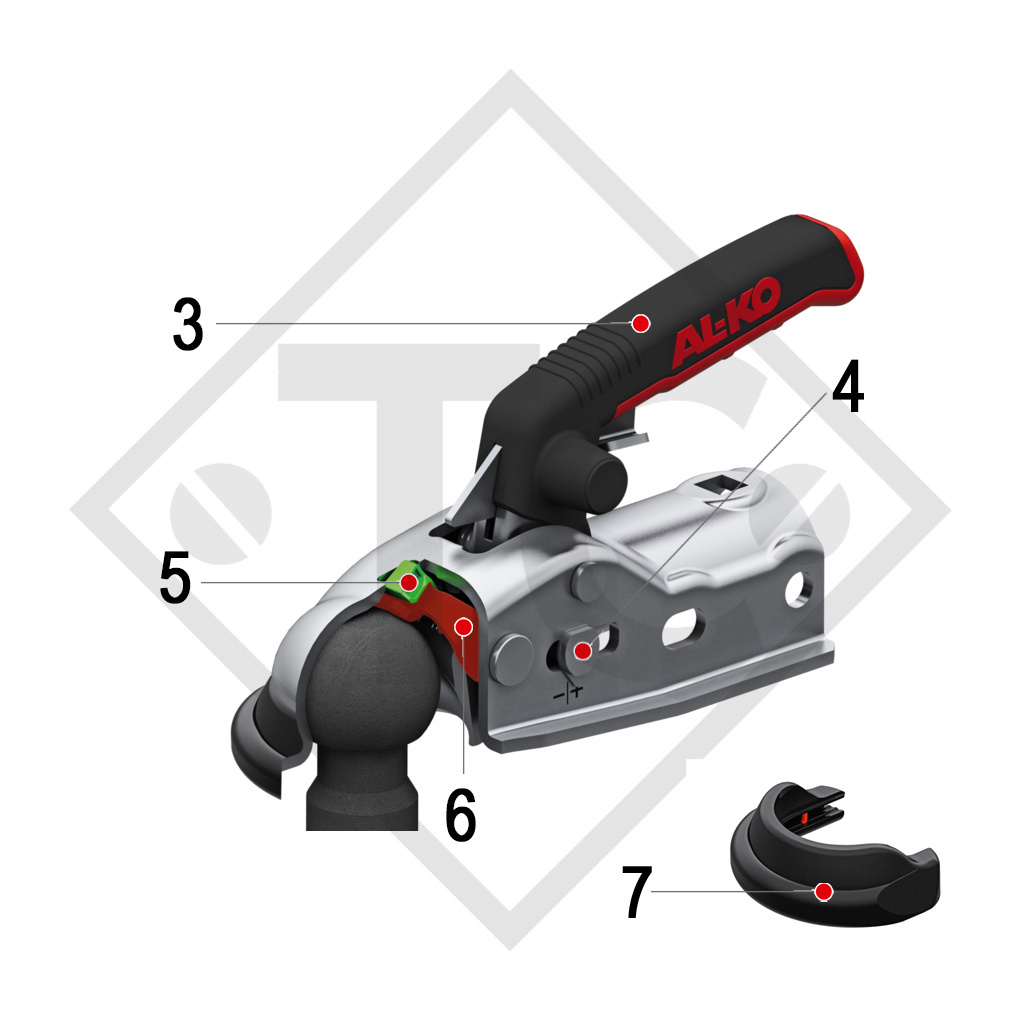

3. COMPLEMENTO DE SEGURIDAD 2
Posición cerrada
La bola del automóvil se ha sumergi-do y ha desbloqueado la palanca de seguridad. Solo entonces la maneta adopta la posición horizontal e indica al usuario que se ha efectuado un enganche seguro.

4. INDICADOR DE DESGASTE
Mientras la marca se encuentre en la zona positiva, el acoplamientos de remolque será correcto.

5. COMPLEMENTO DE SEGURIDAD 3
Indicador de enganche correcto
En la posición cerrada el indicador de seguridad verde queda presionado hacia fuera por el cabezal del automóvil y de ese modo es visible. Indica una vez más al usuario que el remolque está unido de forma segura al automóvil. Esto evita que se produzca un bloqueo aparente. La marcha puede comenzar.

6. Palanca de seguridad para un acoplamiento sin fallos

7. SOFTDOCK DE SERIE
Protección contra los arañazos
Protección para las piernas

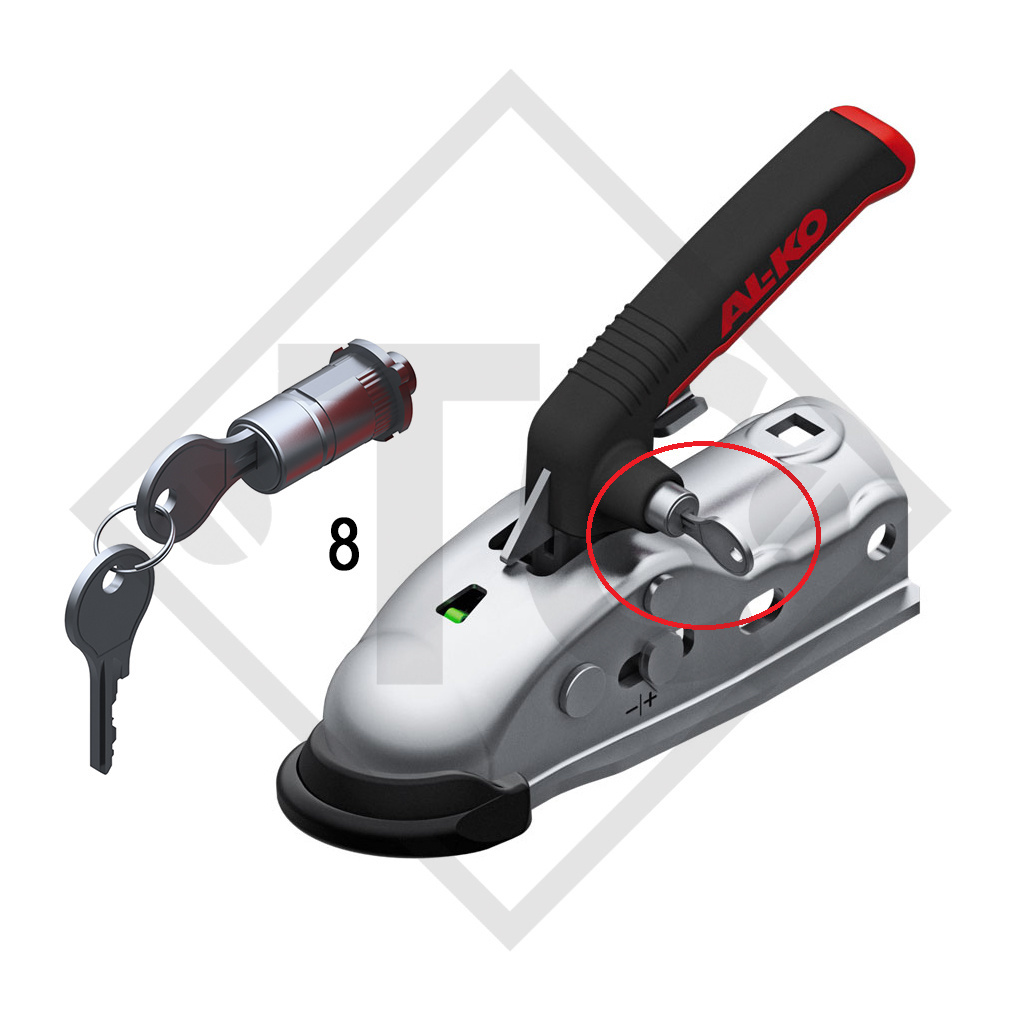

8. ACCESORIO OPCIONAL CERRADURA A PRESIÓN (no se incluye en el composición de entrega)
Protección eficaz contra un acceso rápido cuando se encuentra acoplado y desacoplado.

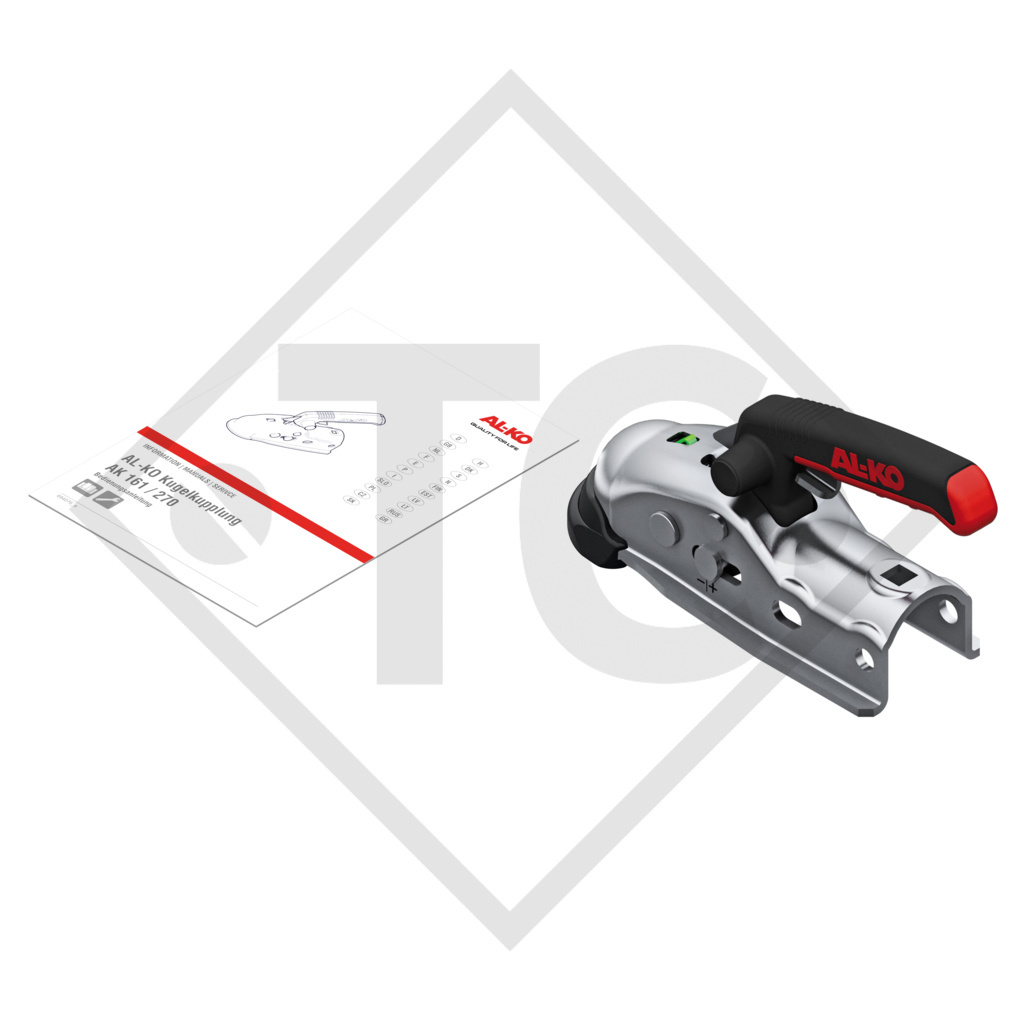

Manual original de instrucciones

Aquí puede encontrar la página del catálogo en un cómodo formato PDF para descargar.
También puede introducir el número de pedido del catálogo como término de búsqueda en nuestra tienda.
