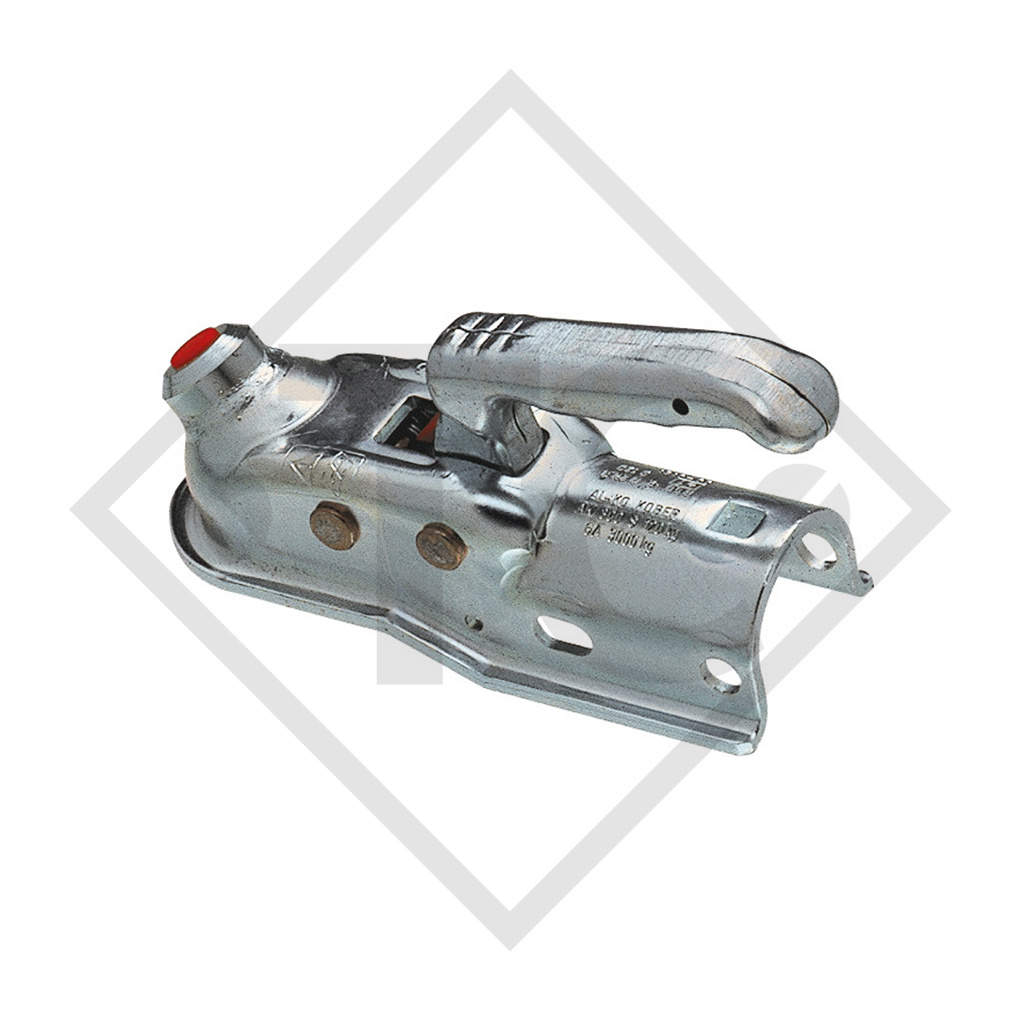

Inicio / Cabezal AK 160 B / AK161 Compact para remolques con freno
⌀ lanza 50mm, agujeros (atornillamiento) horizontal + cruz 12mm, distancia entre agujeros horizontal 50-54mm, peso total permitido 1600kg, carga vertical 120kg, material: acero. Leer más...
AVISO IMPORTANTE: Este artículo ya no está disponible.
Como alternativa, le enviaremos el artículo 1730219 de forma automática. Este artículo tiene las mismas características.

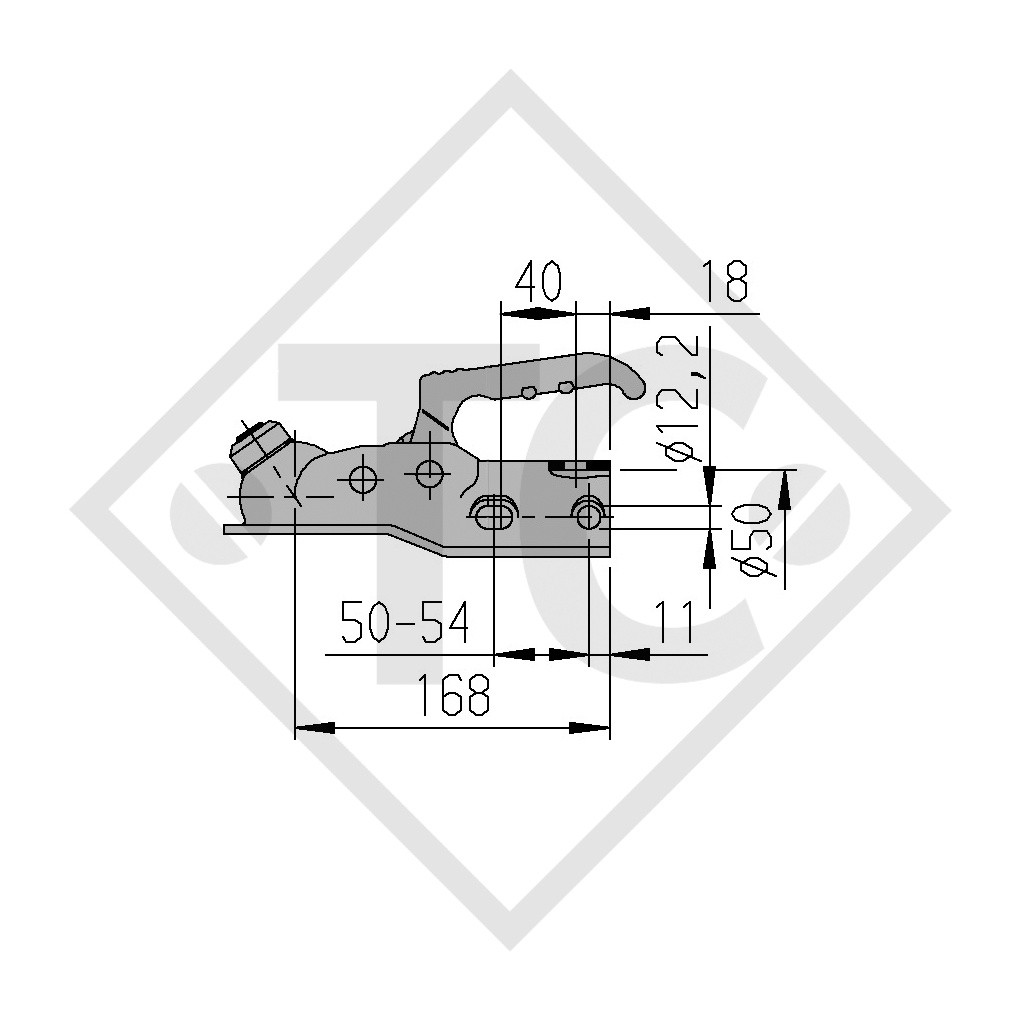

| Tubo de tracción ⌀ |
50mm |
| Agujeros (atornillamiento) | horizontal + cruz 12mm |
| Distancia entre agujeros | 50-54mm |
| Peso total permitido | 1600 kg |
| Carga vertical | 120 kg |
| Valor D/Dc | 14,95 kN |
| Material | acero |
| Par de apriete | 86 Nm |
| N.° de homologación de modelo ECE | E1 55R-01 0159 |
Cabezales de enganche con sus accesorios
para remolques con freno de hasta 1600kg
Técnica
Máxima seguridad con nuestros cabezales de enganche
Ergonomia
La maneta cumple con todas las directivas. Su diseño ex-traplano favorece la apertura del portón trasero de vehícu-los con plano de carga muy bajo.

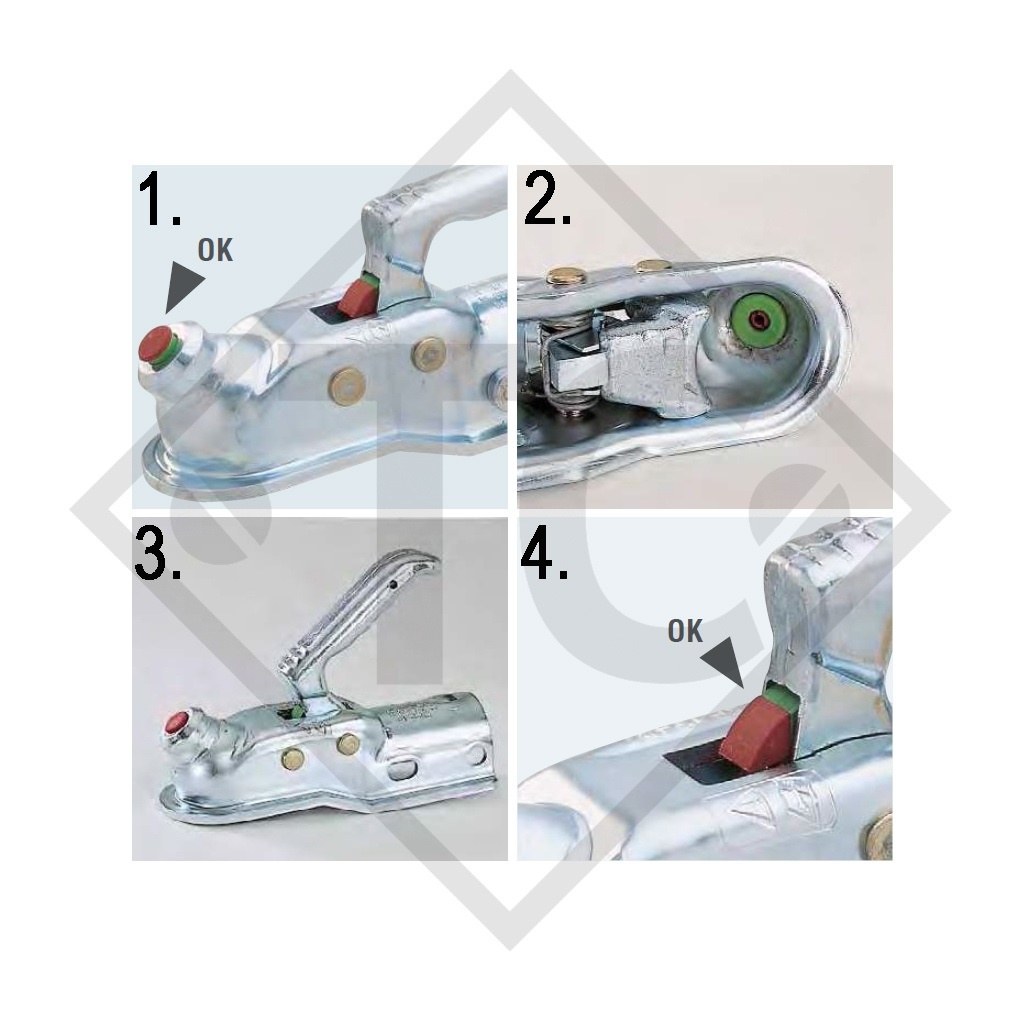

1. Acoplamiento correcto / Indicador óptico de seguridad
Si el cilindro verde está visible, el cabezal ha sido acoplado correctamente y con seguridad sobre la bola del vehículo tractor.
2. Cubeta esférica bloqueada / Doble seguro
El mecanismo de seguridad con doble seguro mantiene el cabezal sobre la bola durante la marcha.
3. Posición abierta / Posición abierta de la maneta
Si el cabezal todavía no está colocado sobre la bola del vehículo tractor, la maneta se queda en la posición abierta.
4. Indicador de desgaste / Indicador óptico de desgaste
Un indicador óptico adicional debajo de la maneta indica si la bola del vehículo tractor o el cabezal están desgastados o no.
Composición de entrega
Cabezal para remolque con freno
Suelto, sin tornillería, con manual de instrucciones.
Tratamiento de superfi cie
Cabezal galvanizado

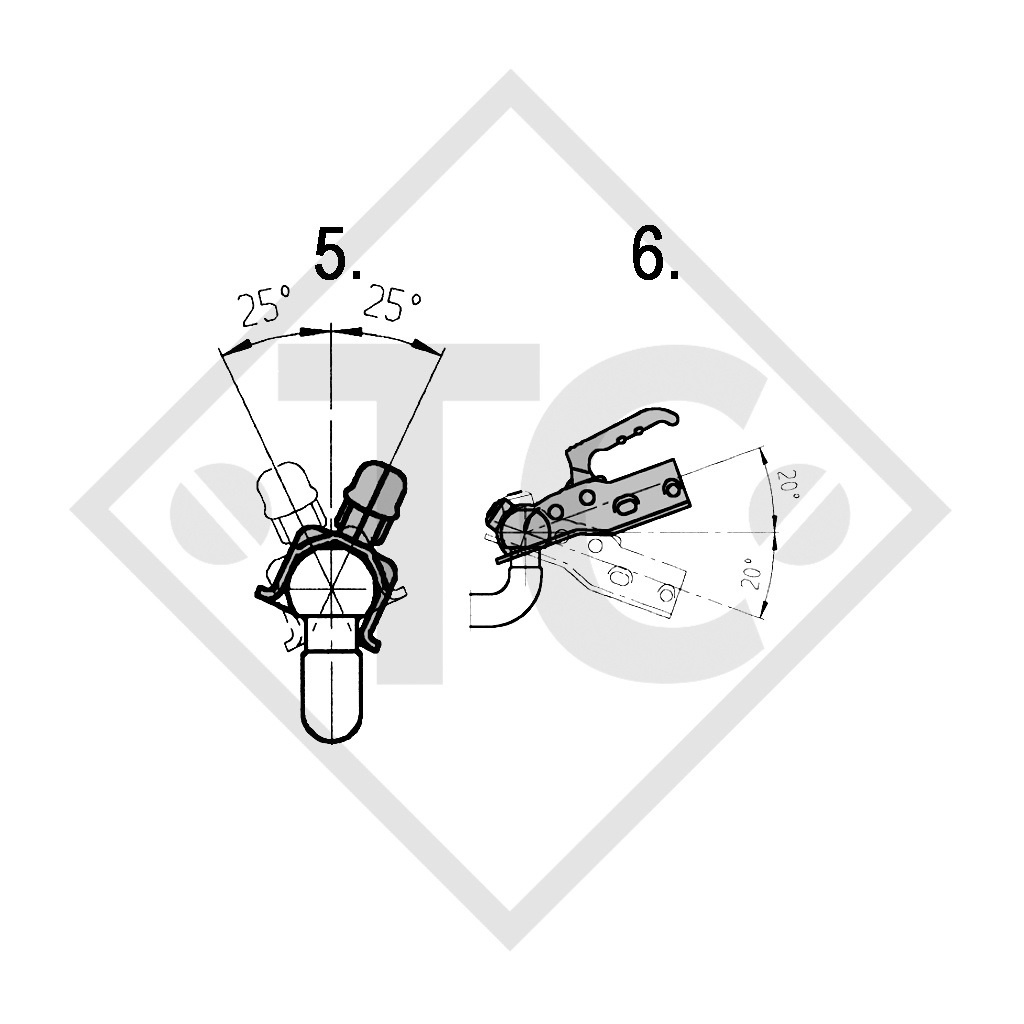

Radios de giro admisibles en cabezales de enganche
Atención: Al sobrepasar los radios de giro, los componentes son sometidos a una sobrecarga y el correcto funcionamien-to ya no está garantizado.
5. Vertikal +-25°
6. Horizontal +-20°
§ Homologación del montaje
Todos los cabezales tienen homologación CE, por lo que po-drán ser montados posteriormente.
Requisito imprescindible es que debe coincidir la posición de montaje del cabezal antiguo y el nuevo, así como la capacidad de carga.
Normalmente, el cabezal no aparece en la fi cha técnica del vehículo, por lo que no es necesario anotar el nuevo.
En caso de que el cabezal antiguo esté documentado, el montaje del nuevo debe ser comprobado por una estación de ITV.
Manual original de instrucciones
Aquí puede encontrar la página del catálogo en un cómodo formato PDF para descargar.
También puede introducir el número de pedido del catálogo como término de búsqueda en nuestra tienda.
