Bestell-Nr. 1225902

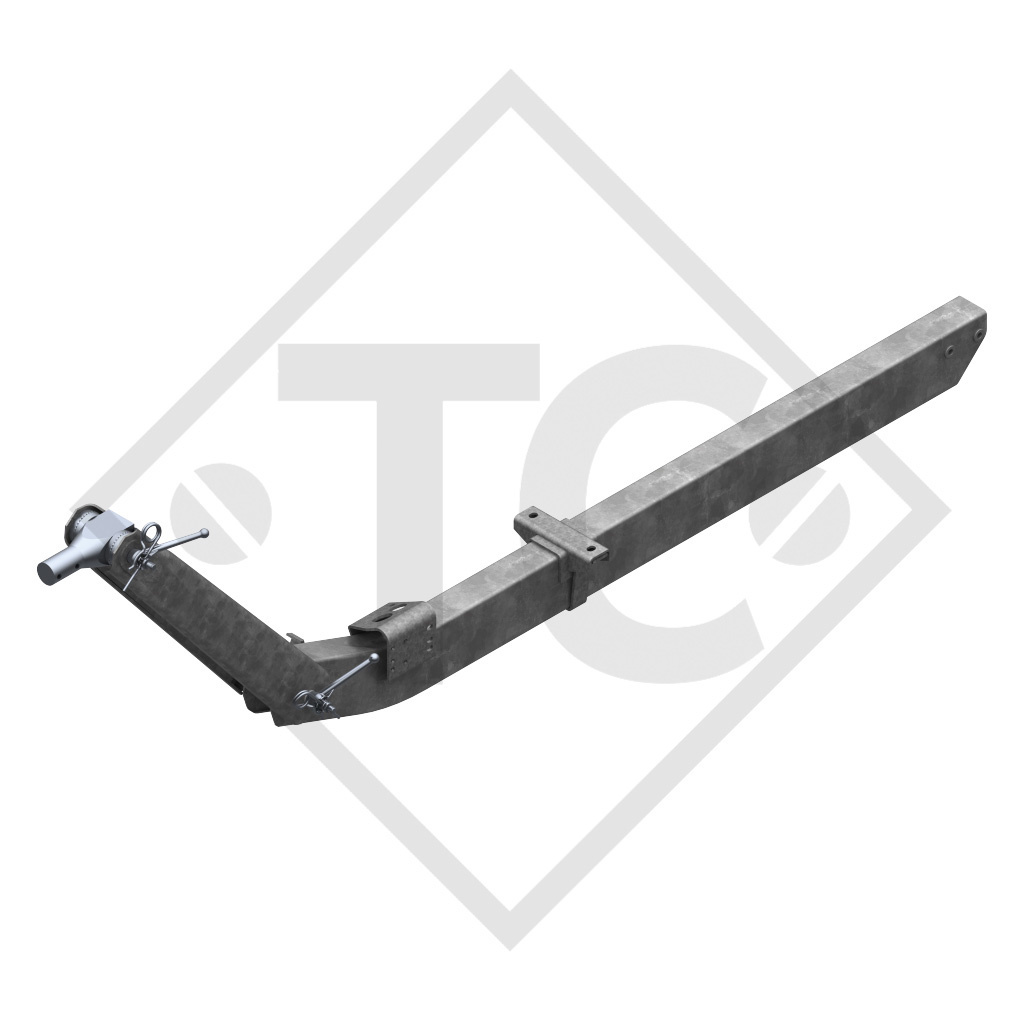

Zugdeichsel kpl. mit Deichselprofil montiert (ohne Kupplungsteile)

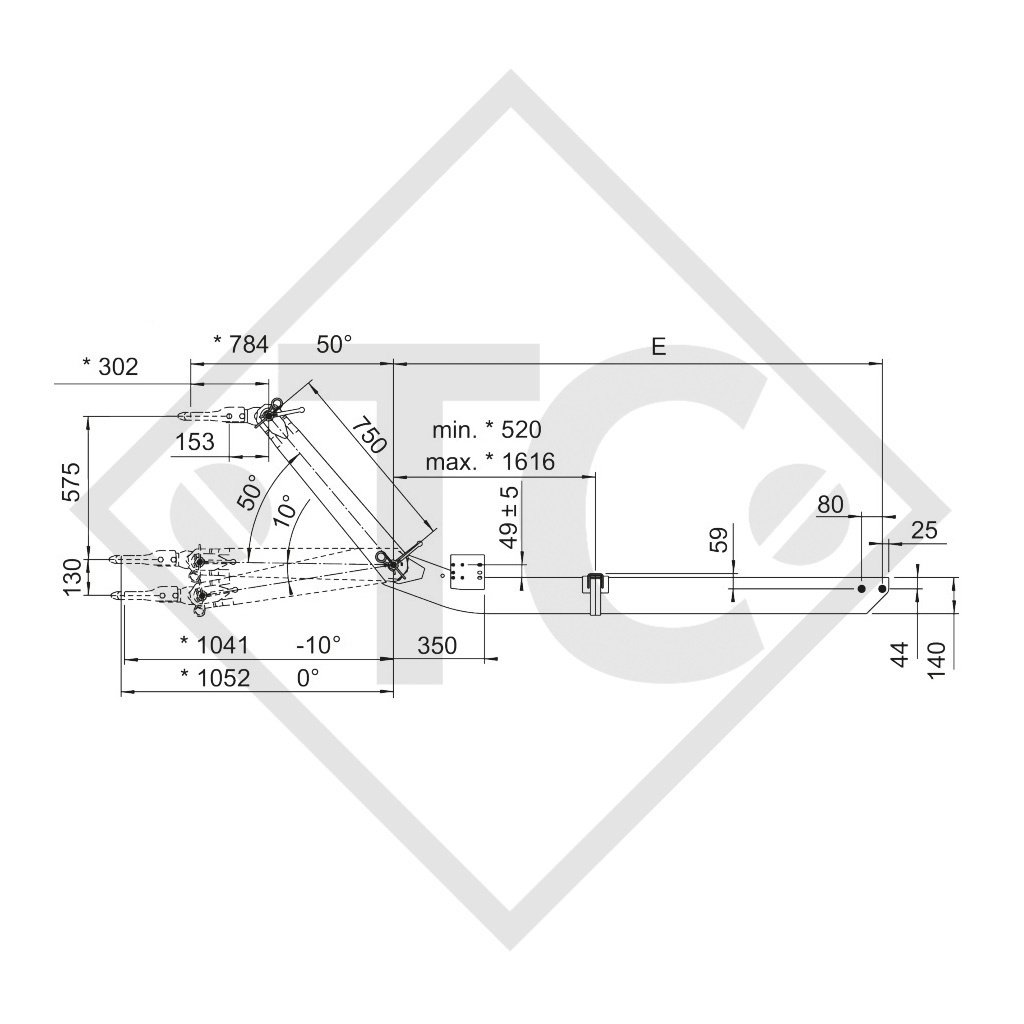

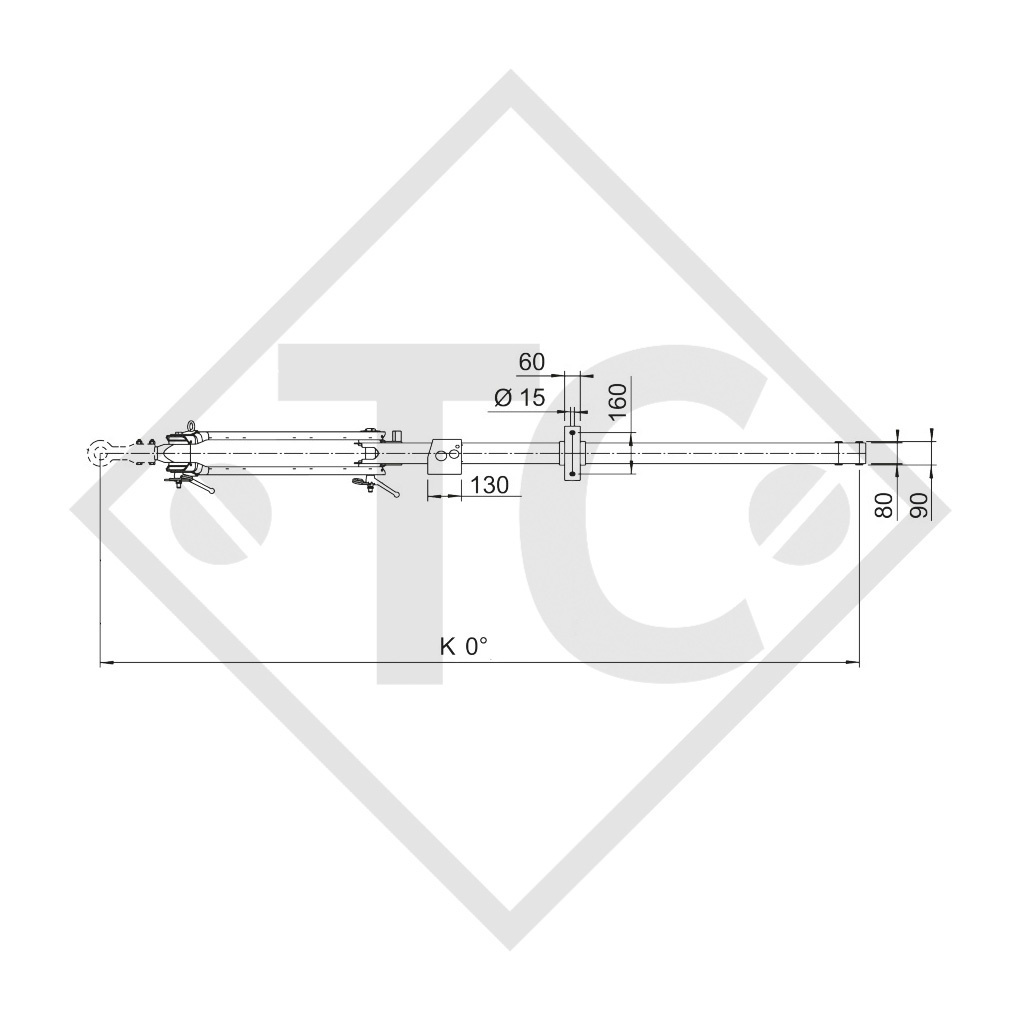

Gesamtlänge K bei 0°: 3662mm mit Montagebeispiel Zugöse DIN D40/F
* = DIN-Zugöse (für andere Kupplungsteile müssen die Maße neu ermittelt werden)
Deichsellänge E: 2610mm
Zwischenstück 750mm
Stützradflansch = A
Montagebeispiel = X

BETRIEBSANLEITUNG
ERSATZTEILLISTE 811675

TECHNIK
Typ Zugdeichsel 162 VB Ausf. M
Zwischenstück mit Deichselprofil
zulässige Stützlast 100 kg
Kupplungsteile aufschiebbar

ECE-Typgenehmigungs-Nr.: E1 55R-01 0212

OBERFLÄCHENBEHANDLUNG
feuerverzinkt
Kupplungen, Ösen und Kleinteile verzinkt (nicht im Lieferumfang)
