Startseite / Zugverbindung Zahnscheibe Typ 162 VB Ausf. M höhenverstellbar mit Deichselprofil bis 1600kg
Gesamtlänge K (bei 0°) 3182mm, Deichsellänge E 2130mm, Deichselprofil 80x140x4mm, Zwischenstück 750mm, zul. Stützlast 100kg, ohne Kupplungsteile. Lesen Sie mehr...
Bestell-Nr. 20057712

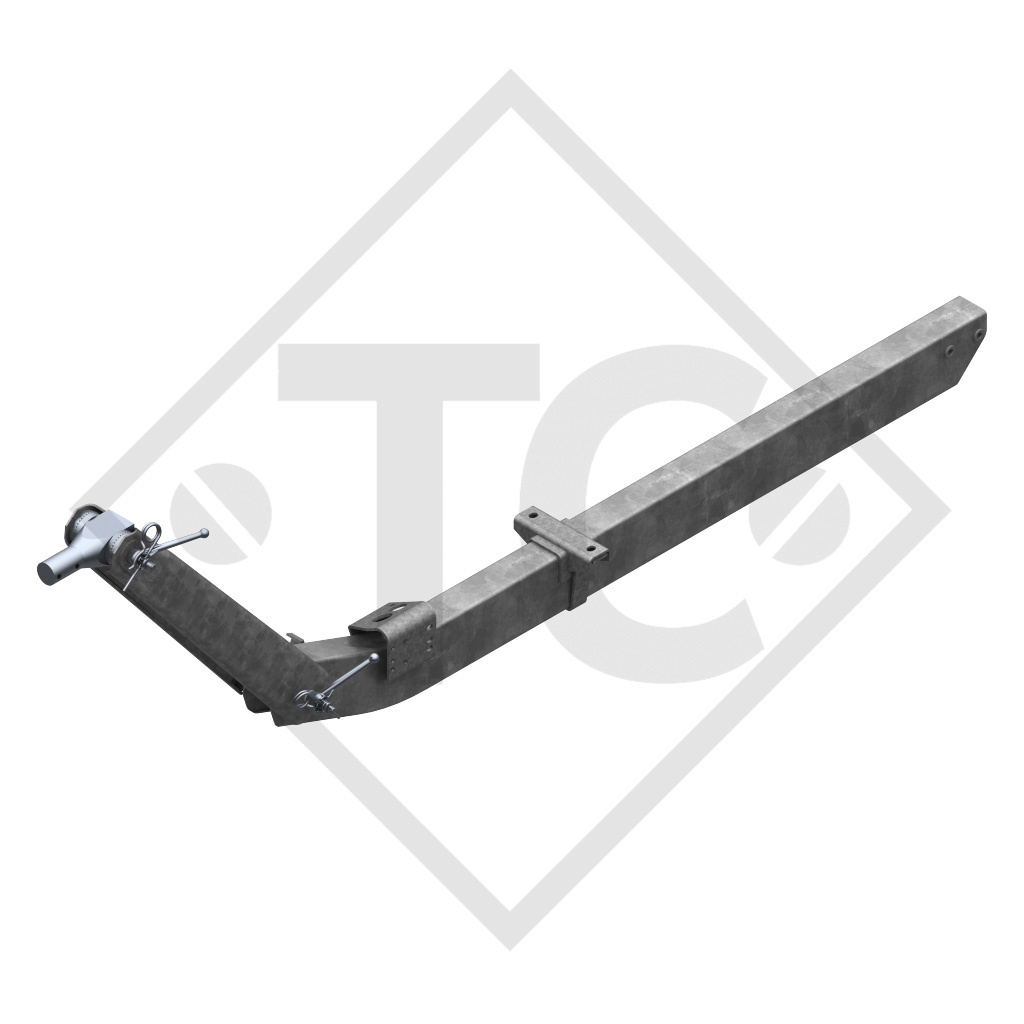

Zugdeichsel kpl. mit Deichselprofil montiert (ohne Kupplungsteile)

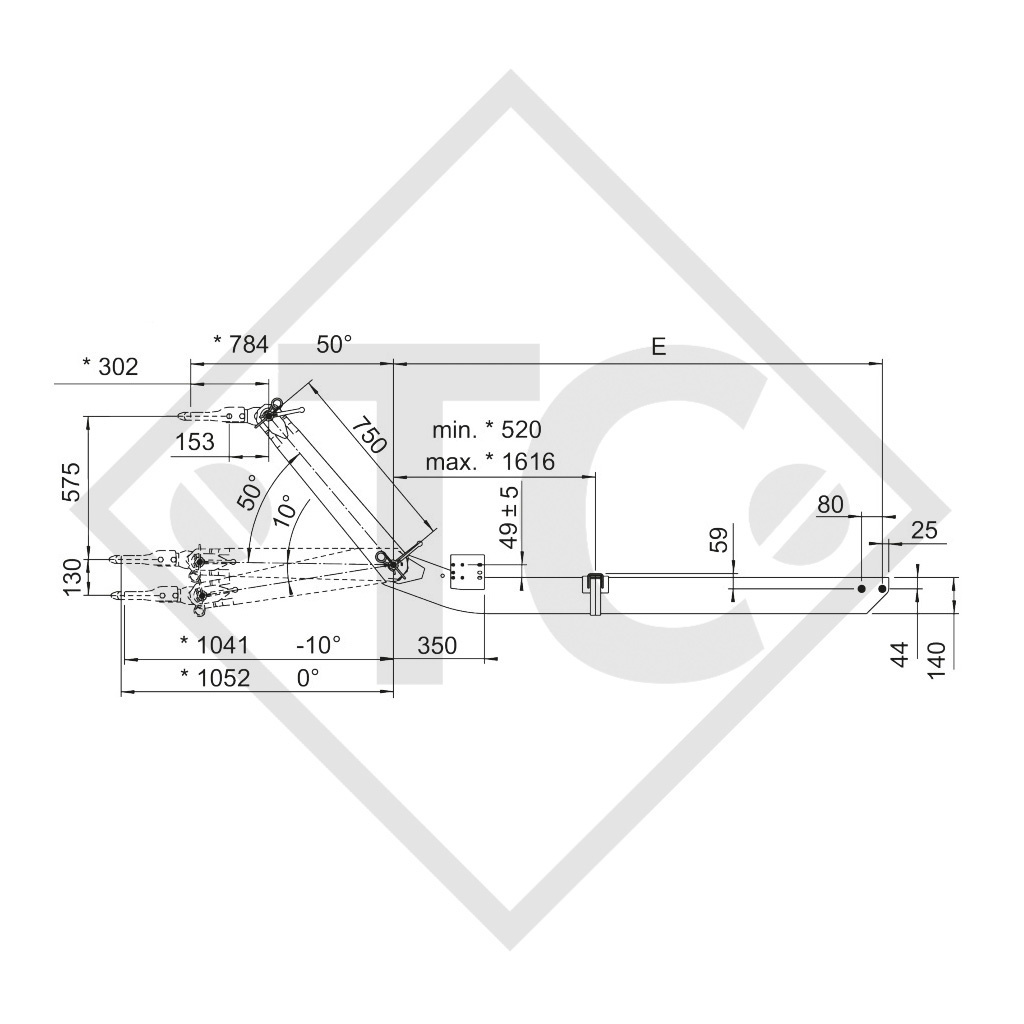

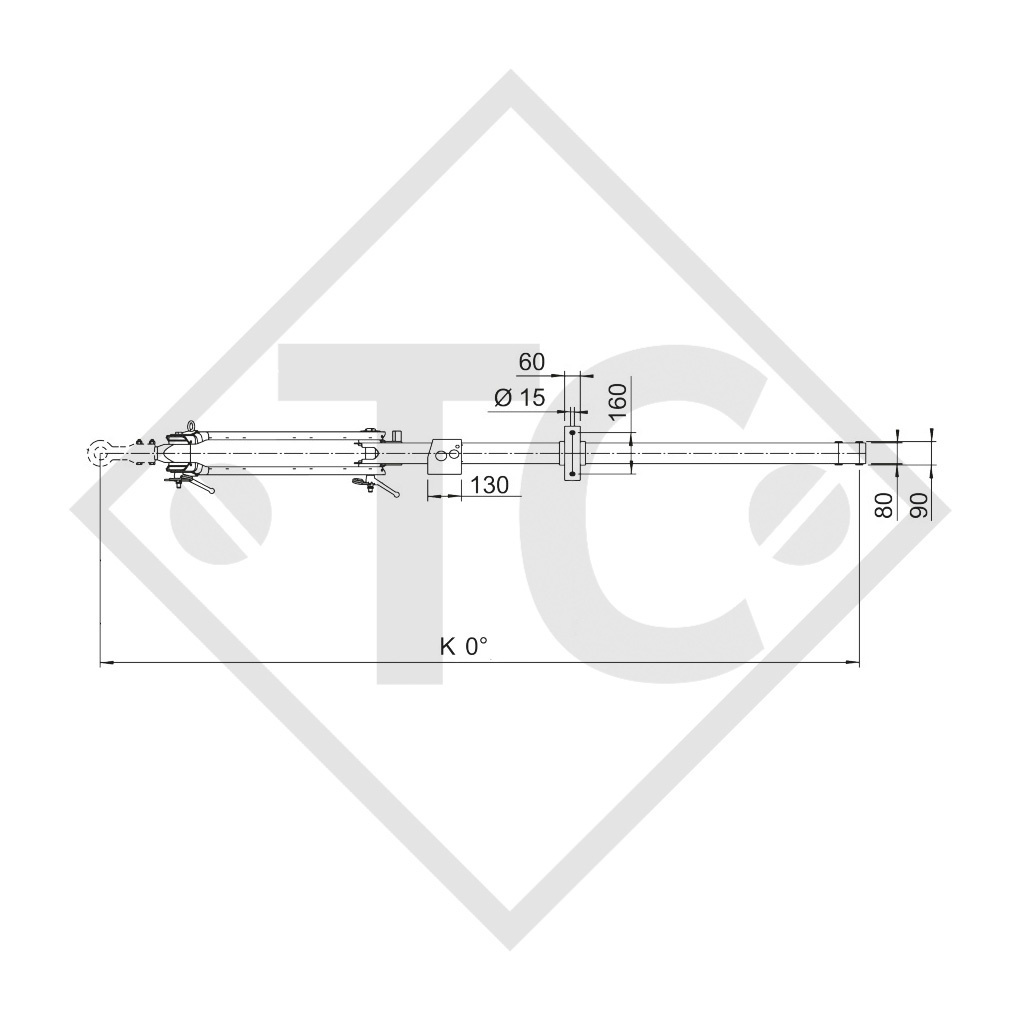

Gesamtlänge K bei 0°: 3182mm mit Montagebeispiel Zugöse DIN D40/F
* = DIN-Zugöse (für andere Kupplungsteile müssen die Maße neu ermittelt werden)
Deichsellänge E: 2130mm
Zwischenstück 750mm
Stützradflansch = A
Montagebeispiel = X
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811675
TECHNIK
Typ Zugdeichsel 162 VB Ausf. M
Zwischenstück mit Deichselprofil
zulässige Stützlast 100 kg
Kupplungsteile aufschiebbar
ECE-Typgenehmigungs-Nr.: E1 55R-01 0212
OBERFLÄCHENBEHANDLUNG
feuerverzinkt
Kupplungen, Ösen und Kleinteile verzinkt (nicht im Lieferumfang)
