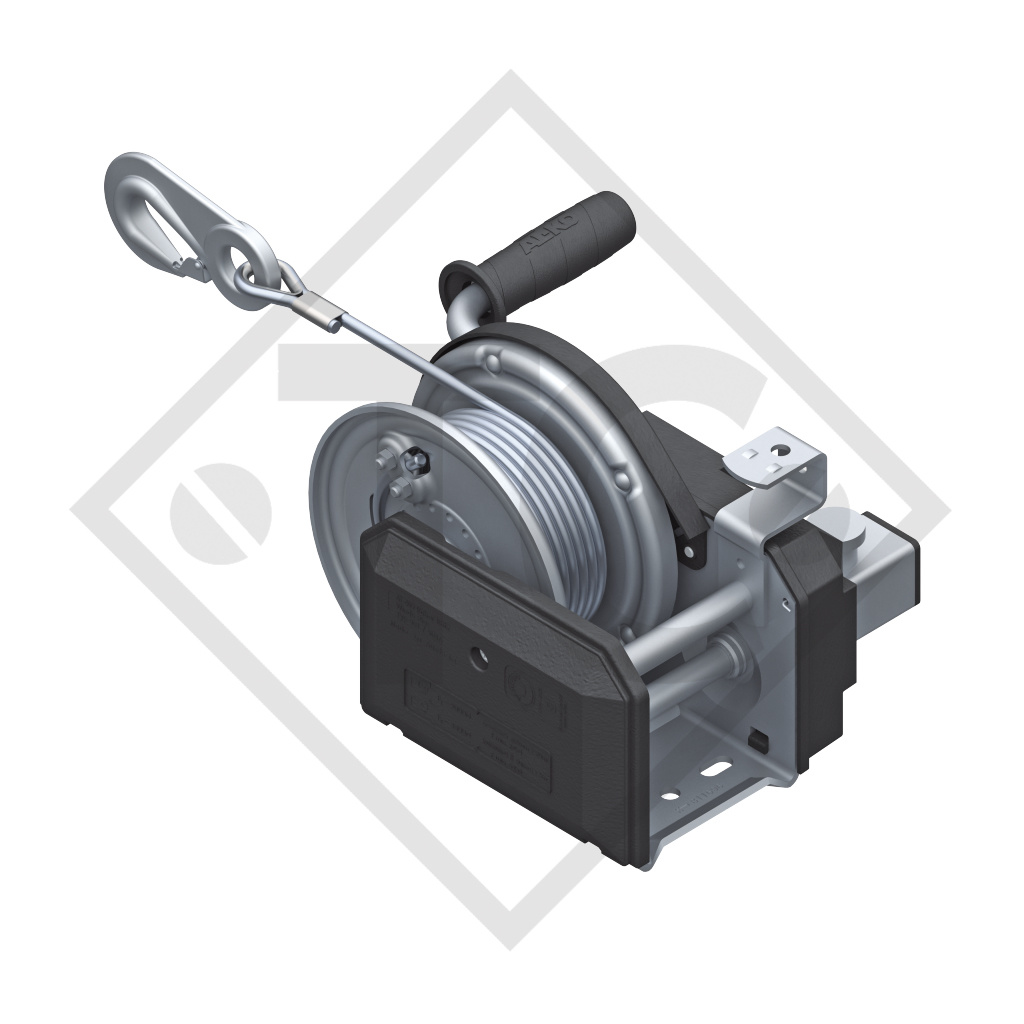

Startseite / Seilwinde PLUS 900kg, Typ 901 mit automatischer Lastdruckbremse, mit Abrollautomatik, mit 12.5 Meter Seil zum Heben montiert
Handkraft 190N, Mindestlast 25kg, Untersetzung 8.75 : 1, Hub je Kurbelumdrehung von 25-55mm, Trommelkapazität bei Seil ⌀7mm: 20 Meter, Trommelkapazität Band zum Schleppen: 10 Meter. Lesen Sie mehr...
Bestell-Nr. 1730015 mit 12,5 m Seil zum Heben montiert
| Seilwinde gebremst - Typ 901 PLUS mit Abrollautomatik |
| Zuglast max. unterste Seillage | 900 kg |
| Handkraft |
190 N |
| Mindestlast |
25 kg |
| Untersetzung |
8,75 : 1 |
| Hub je Kurbelumdrehung | von 25 - 55 mm |
| Trommelkapazität bei Seil 7 mm ø |
20 m |
| Trommelkapazität Band zum Schleppen | 10 m |
| Seilwinde PLUS 900 kg mit Abrollautomatik | Steigung | Unterste Seillage | Mittlere Seillage | Oberste Seillage |
| Senkrechtes Heben von Lasten (Richtwerte) | - | 900 kg | 600 kg | 330 kg |
|
Horizontales und schräges Ziehen einer nicht rollenden Last (Richtwerte) Reibfaktor ca. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
1.500 kg 1.300 kg 1.150 kg |
1.000 kg 900 kg 800 kg |
550 kg 500 kg 400 kg |
| Schräges Ziehen einer rollenden Last (Richtwerte) |
10% (6°) 20% (11°) 30% (17°) |
5.800 kg 3.600 kg 2.700 kg |
3.900 kg 2.400 kg 1.800 kg |
2.100 kg 1.300 kg 1.000 kg |
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811697
ERSATZTEILLISTE 811697A
ERSATZTEILLISTE 811697C
ERSATZTEILLISTE 811697D oder
ERSATZTEILLISTE 811697E
SEILWINDEN
mit automatischer Lastdruckbremse
LASTDRUCKBREMSE
automatisch
IHR PLUS
Modernes Design
Hochwertiger Korrosionsschutz
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagerung
Abrollautomatik für Seil oder Band (Option)
Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 350 / 500 / 900 / 1150 kg
OBERFLÄCHEN-BEHANDLUNG
Hochwertige Zink-Nickelbeschichtung ca. 400 Stunden Salzsprühtest
BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn
BEDIENUNG ABROLLAUTOMATIK

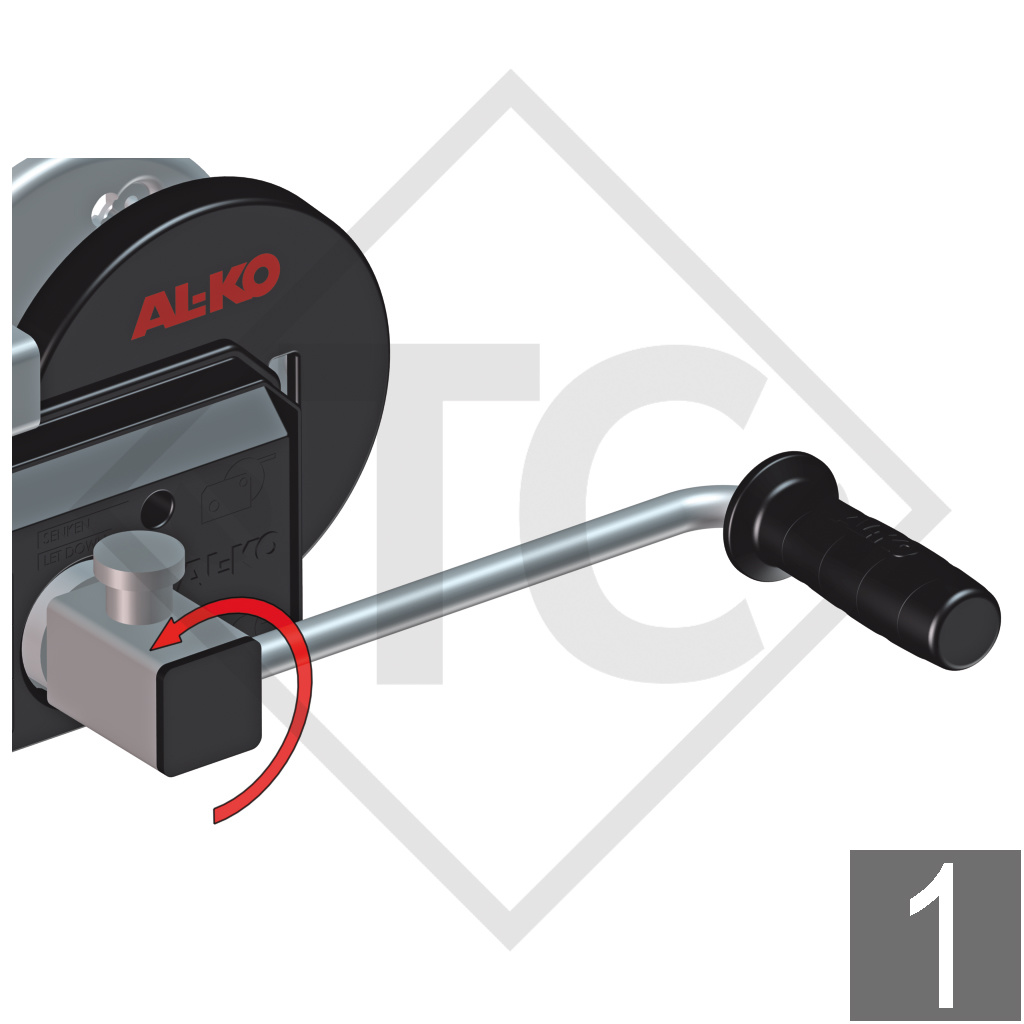

1. Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
2. Arretierhülse hochziehen
3. Kurbel abnehmen

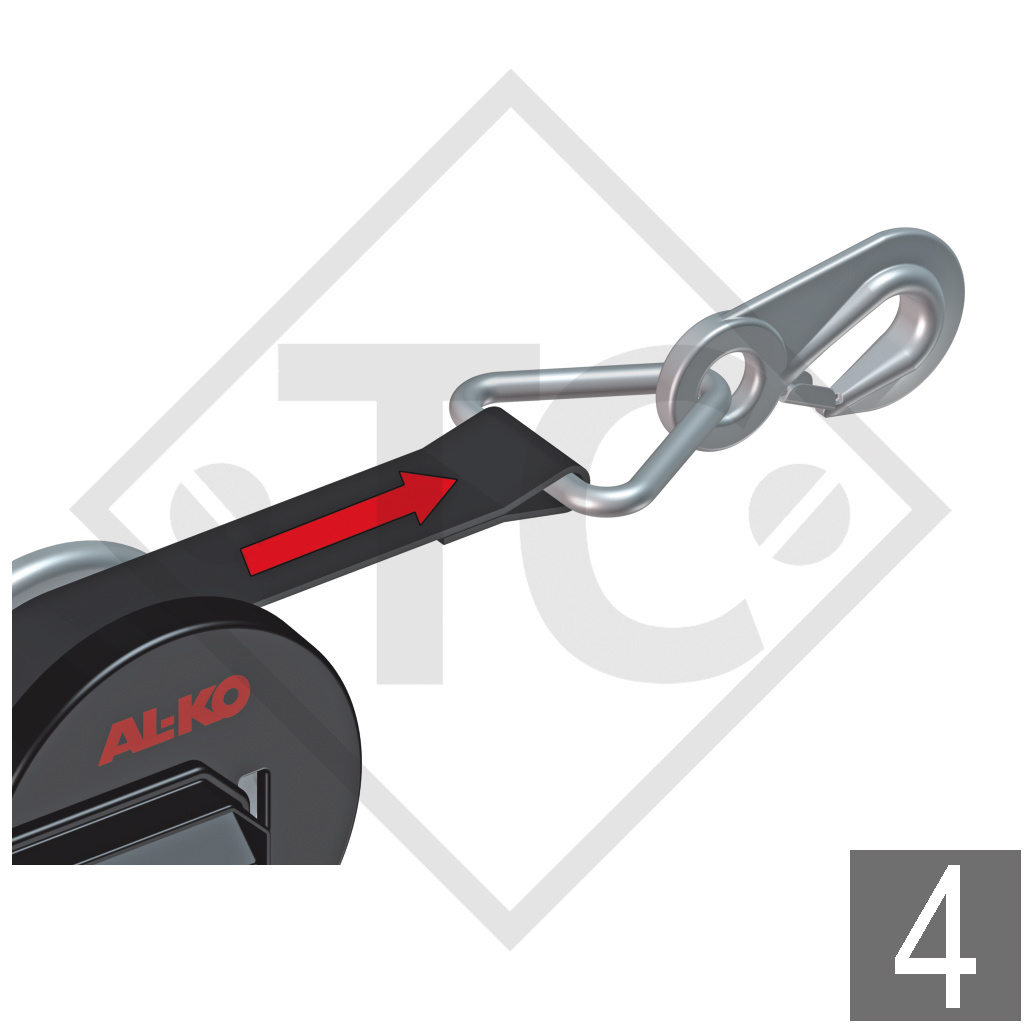

4. Das Band oder Seil kann nun abgezogen werden
Hier finden Sie die Katalogseite als komfortablen PDF-Download.
Sie können die Bestell-Nr. direkt in unserem Shop als Suchbegriff eingeben.
