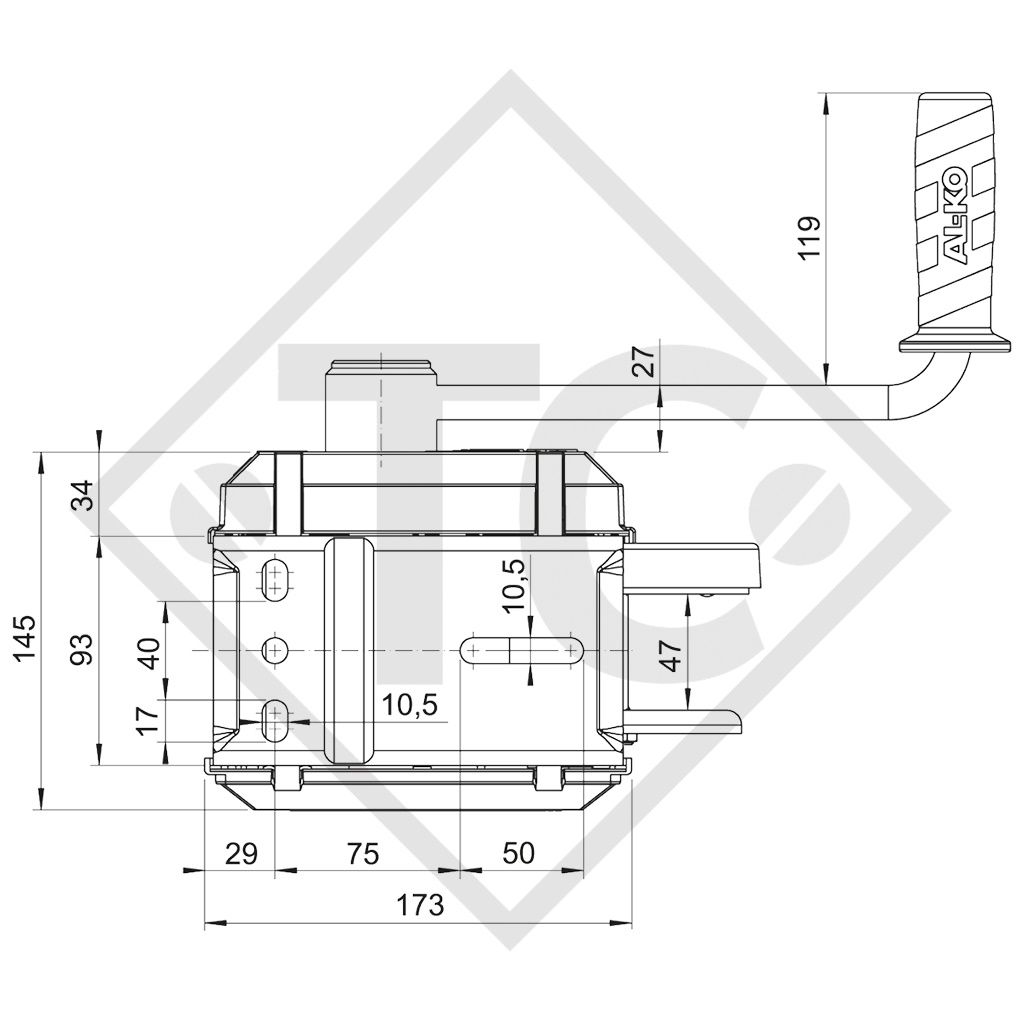

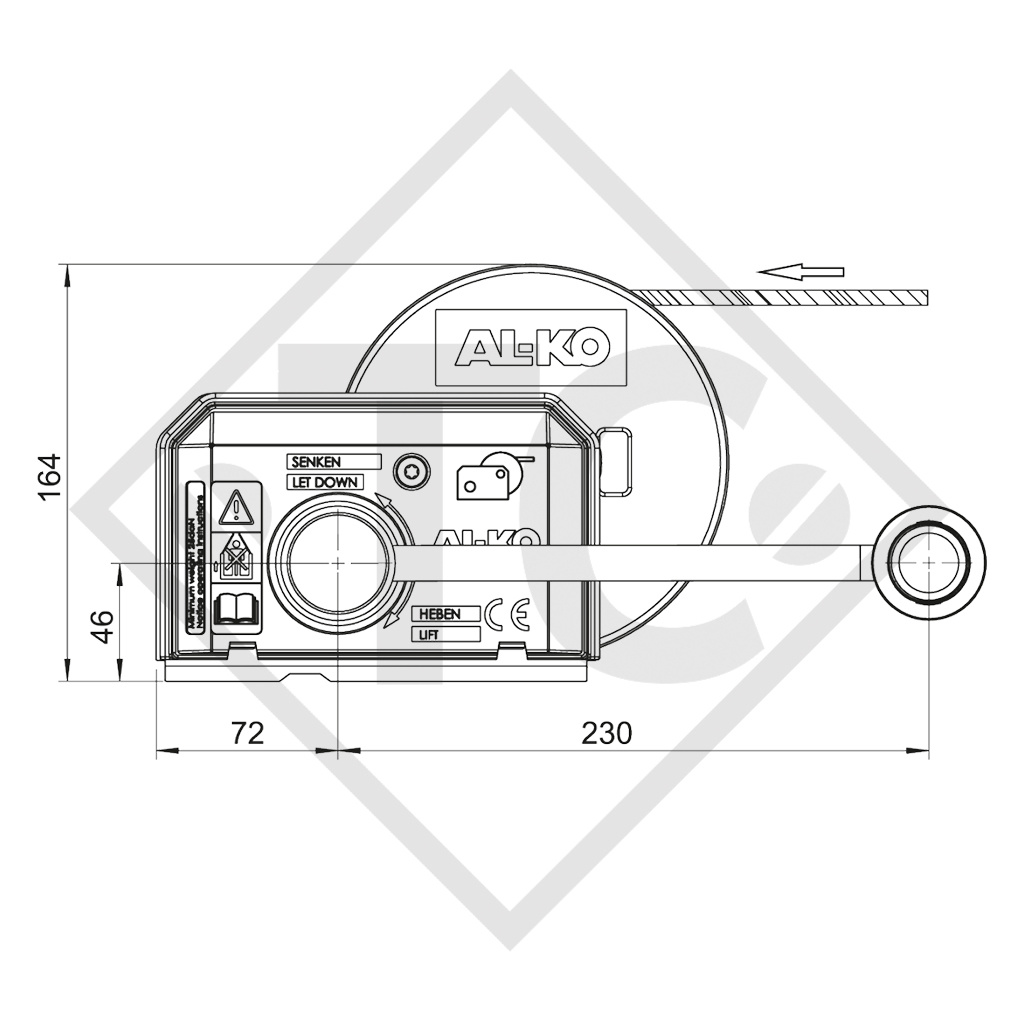

Startseite / Seilwinde PLUS 500kg, Typ 501 mit automatischer Lastdruckbremse, ohne Abrollautomatik, ohne Seil/Band
Handkraft 200N, Mindestlast 25kg, Untersetzung 3.75 : 1, Hub je Kurbelumdrehung von 45-100mm, Trommelkapazität bei Seil ⌀5mm: 20 Meter, Trommelkapazität Band zum Schleppen: 7 Meter. Lesen Sie mehr...
Bestell-Nr. 1730003 ohne Seil/Band
| Seilwinde gebremst - Typ 501 PLUS |
| Zuglast max. unterste Seillage | 500 kg |
| Handkraft |
200 N |
| Mindestlast |
25 kg |
| Untersetzung |
3,75 : 1 |
| Hub je Kurbelumdrehung | von 45 - 100 mm |
| Trommelkapazität bei Seil 5 mm ø |
20 m |
| Trommelkapazität Band zum Schleppen | 7 m |
| Seilwinde PLUS 500 kg | Steigung | Unterste Seillage | Mittlere Seillage | Oberste Seillage |
| Senkrechtes Heben von Lasten (Richtwerte) | - | 500 kg | 330 kg | 170 kg |
|
Horizontales und schräges Ziehen einer nicht rollenden Last (Richtwerte) Reibfaktor ca. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
800 kg 700 kg 650 kg |
550 kg 500 kg 450 kg |
300 kg 250 kg 220 kg |
| Schräges Ziehen einer rollenden Last (Richtwerte) |
10% (6°) 20% (11°) 30% (17°) |
3.300 kg 2.000 kg 1.500 kg |
2.200 kg 1.300 kg 1.000 kg |
1.100 kg 700 kg 500 kg |
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811701
ERSATZTEILLISTE 811701A oder
ERSATZTEILLISTE 811701B
SEILWINDEN
mit automatischer Lastdruckbremse
LASTDRUCKBREMSE
automatisch
IHR PLUS
Modernes Design
Hochwertiger Korrosionsschutz
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagerung
Abrollautomatik für Seil oder Band (Option)
Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 350 / 500 / 900 / 1150 kg
OBERFLÄCHEN-BEHANDLUNG
Hochwertige Zink-Nickelbeschichtung ca. 400 Stunden Salzsprühtest
BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn
