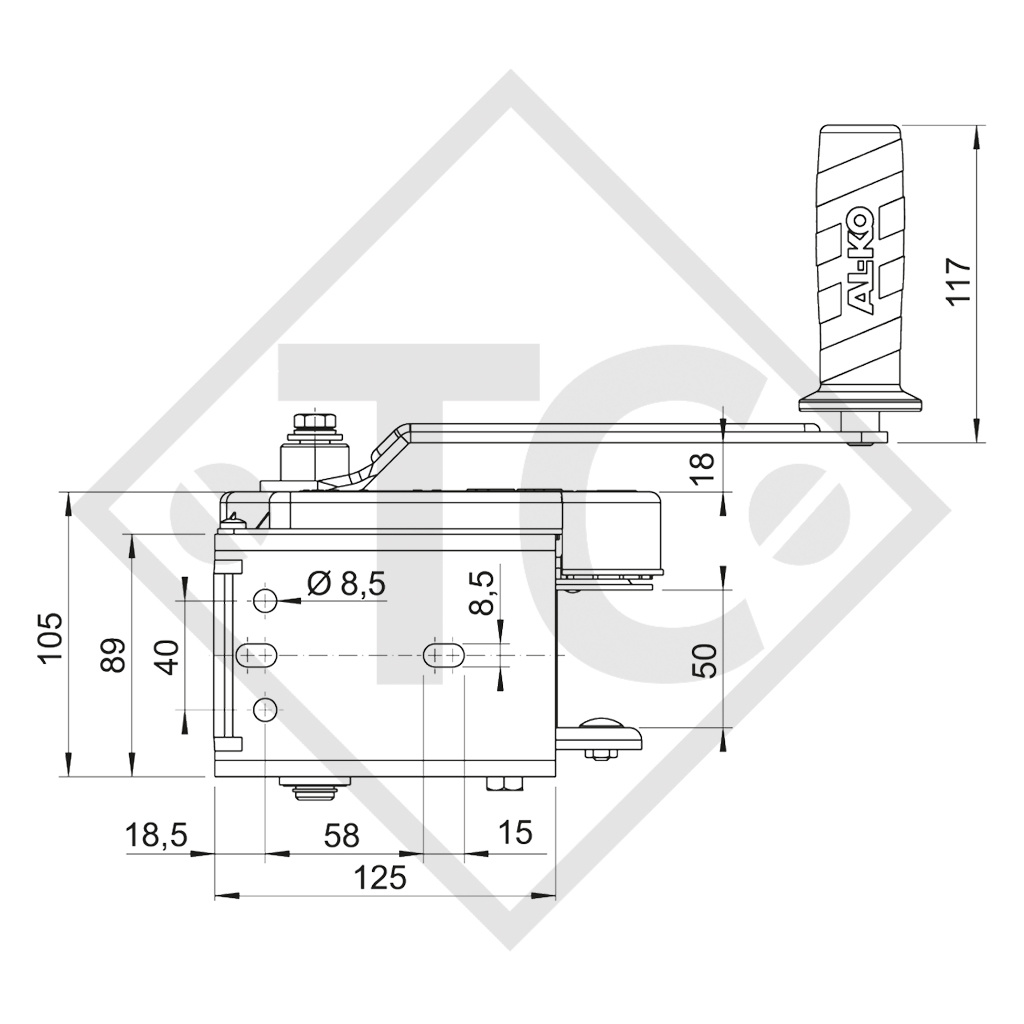

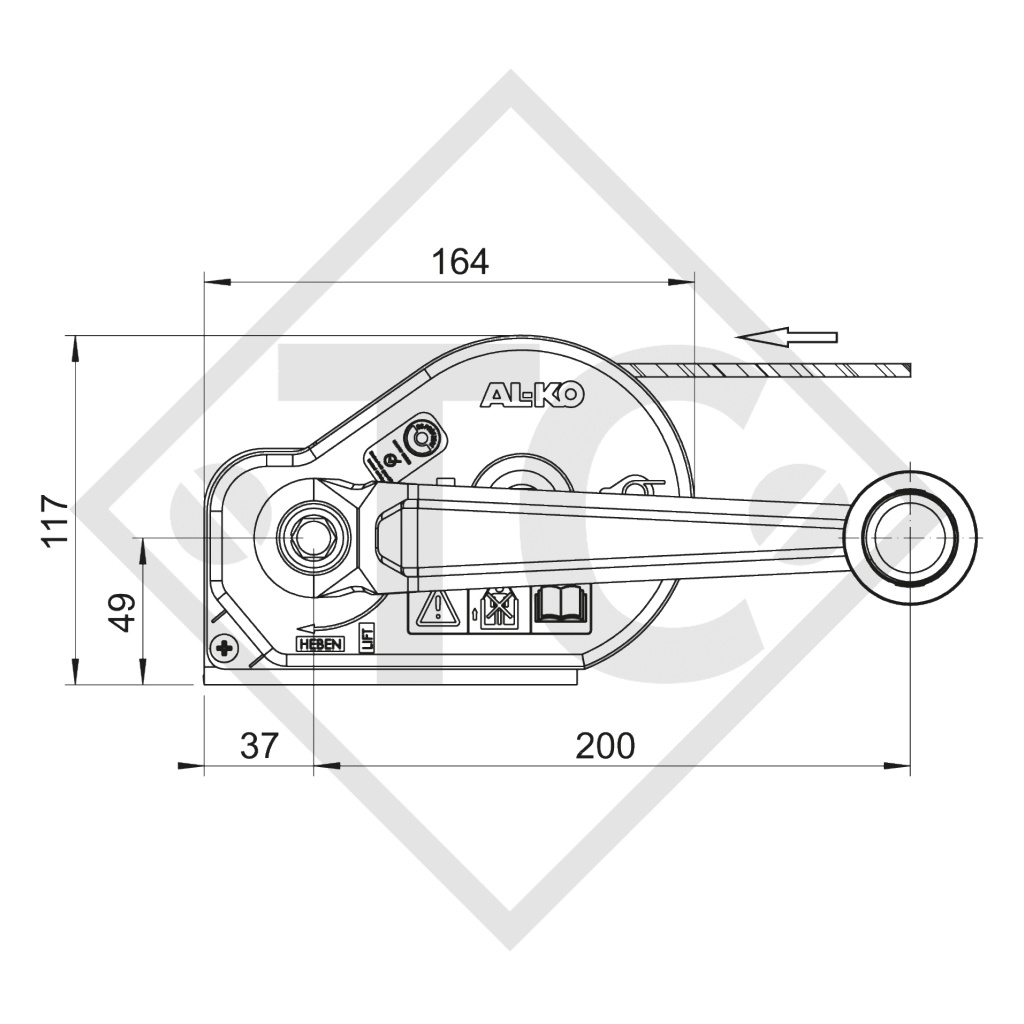

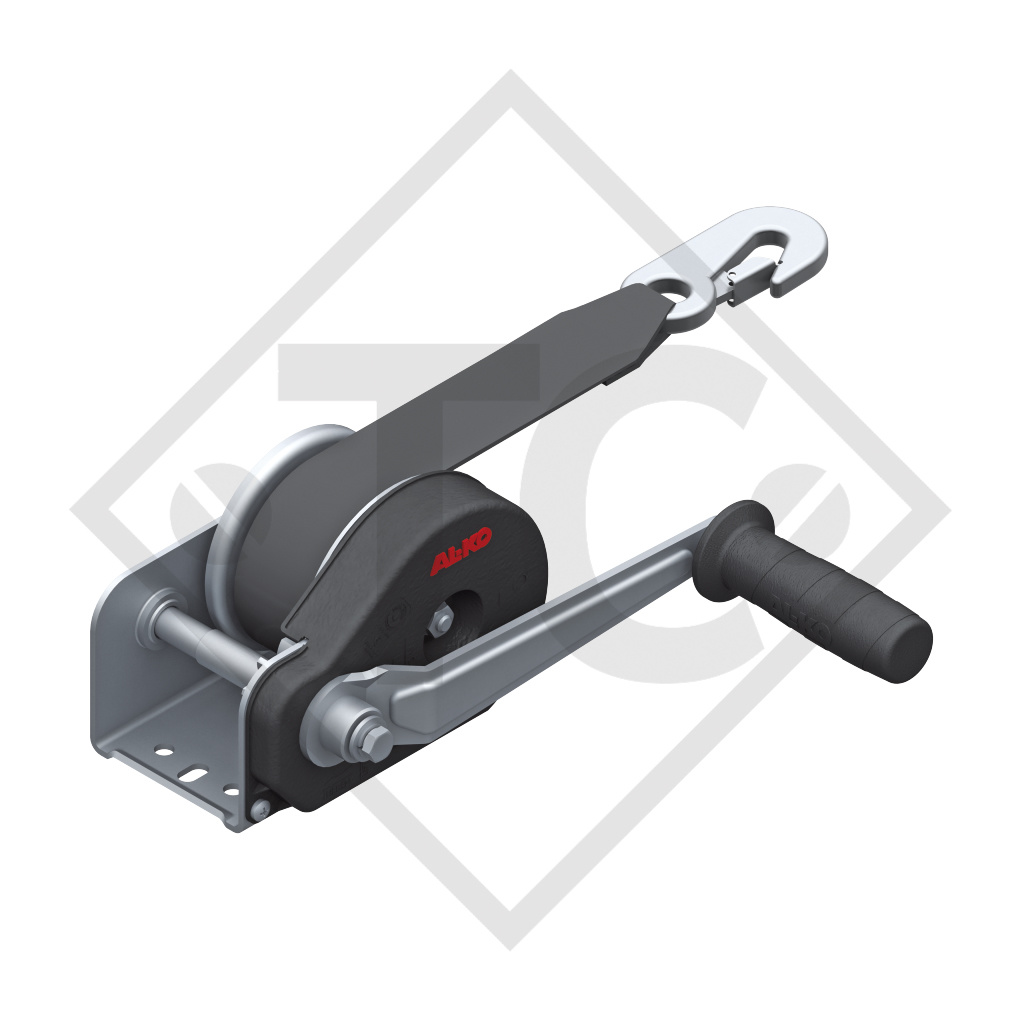

Startseite / Seilwinde PLUS 350kg, Typ 351 mit automatischer Lastdruckbremse, ohne Abrollautomatik, mit 4 Meter Band zum Schleppen montiert
Handkraft 200N, Mindestlast 25kg, Untersetzung 2.50 : 1, Hub je Kurbelumdrehung von 53-100mm, Trommelkapazität bei Seil ⌀4mm: 15 Meter, Trommelkapazität Band zum Schleppen: 4 Meter. Lesen Sie mehr...
Bestell-Nr. 1730002 mit 4 m Band zum Schleppen montiert
| Seilwinde gebremst - Typ 351 PLUS |
| Zuglast max. unterste Seillage | 350 kg |
| Handkraft |
200 N |
| Mindestlast |
25 kg |
| Untersetzung |
2,50 : 1 |
| Hub je Kurbelumdrehung | von 53 - 100 mm |
| Trommelkapazität bei Seil 4 mm ø |
15 m |
| Trommelkapazität Band zum Schleppen | 4 m |
| Seilwinde PLUS 350 kg | Steigung | Unterste Seillage | Mittlere Seillage | Oberste Seillage |
| Senkrechtes Heben von Lasten (Richtwerte) | - | 350 kg | 250 kg | 150 kg |
|
Horizontales und schräges Ziehen einer nicht rollenden Last (Richtwerte) Reibfaktor ca. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
600 kg 500 kg 450 kg |
400 kg 350 kg 300 kg |
250 kg 200 kg 150 kg |
| Schräges Ziehen einer rollenden Last (Richtwerte) |
10% (6°) 20% (11°) 30% (17°) |
2.300 kg 1.400 kg 1.100 kg |
1.600 kg 1.000 kg 800 kg |
800 kg 500 kg 400 kg |
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811716
ERSATZTEILLISTE 811716A oder
ERSATZTEILLISTE 811716B
SEILWINDEN
mit automatischer Lastdruckbremse
LASTDRUCKBREMSE
automatisch
IHR PLUS
Modernes Design
Hochwertiger Korrosionsschutz
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagerung
Abrollautomatik für Seil oder Band (Option)
Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 350 / 500 / 900 / 1150 kg
OBERFLÄCHEN-BEHANDLUNG
Hochwertige Zink-Nickelbeschichtung ca. 400 Stunden Salzsprühtest
BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn
