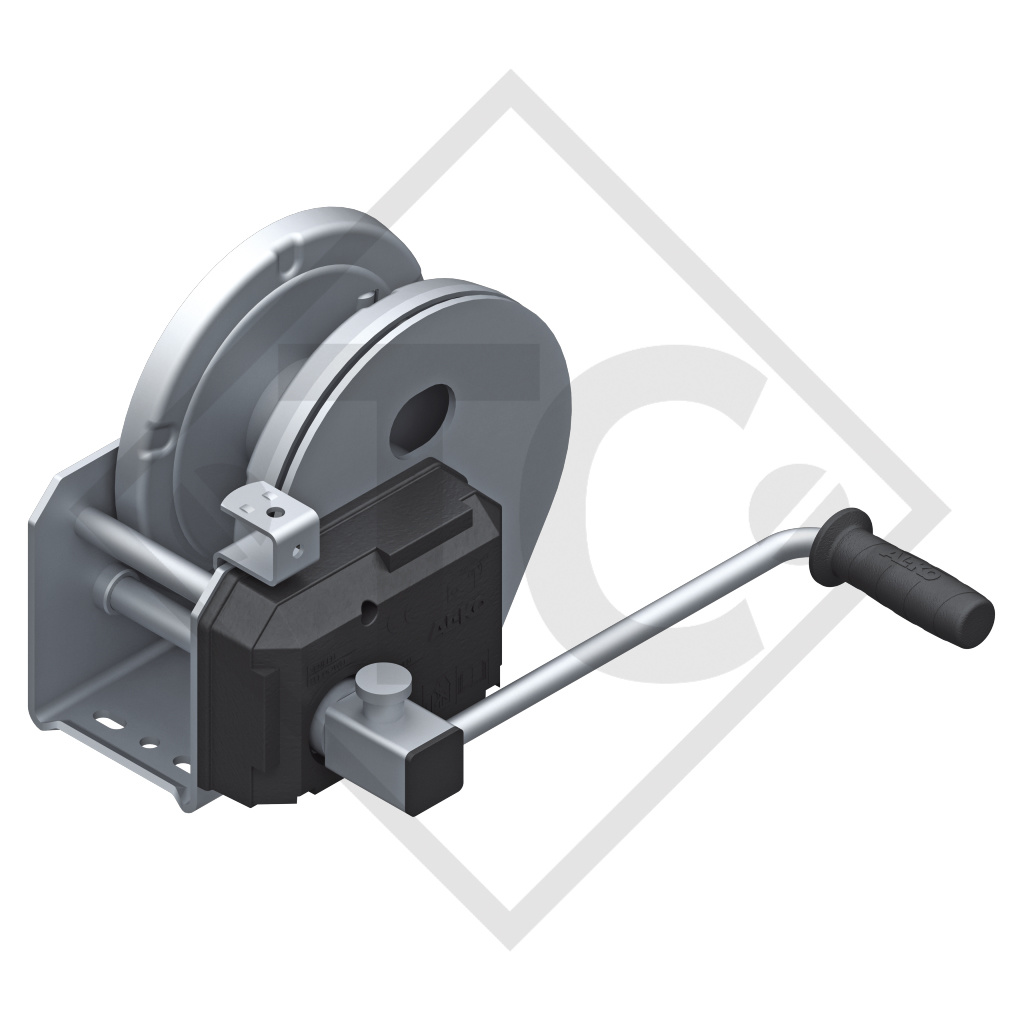

Startseite / Seilwinde PLUS 1150kg, Typ 1201 mit automatischer Lastdruckbremse, mit Abrollautomatik, ohne Seil/Band
Handkraft 200N, Mindestlast 25kg, Untersetzung 10.5 : 1, Hub je Kurbelumdrehung von 23-57mm, Trommelkapazität bei Seil ⌀7mm: 25 Meter, Trommelkapazität Band zum Schleppen: 12.5 Meter. Lesen Sie mehr...
Bestell-Nr. 1730018 ohne Seil/Band
| Seilwinde gebremst - Typ 1201 PLUS mit Abrollautomatik |
| Zuglast max. unterste Seillage | 1150 kg |
| Handkraft |
200 N |
| Mindestlast |
25 kg |
| Untersetzung |
10,5 : 1 |

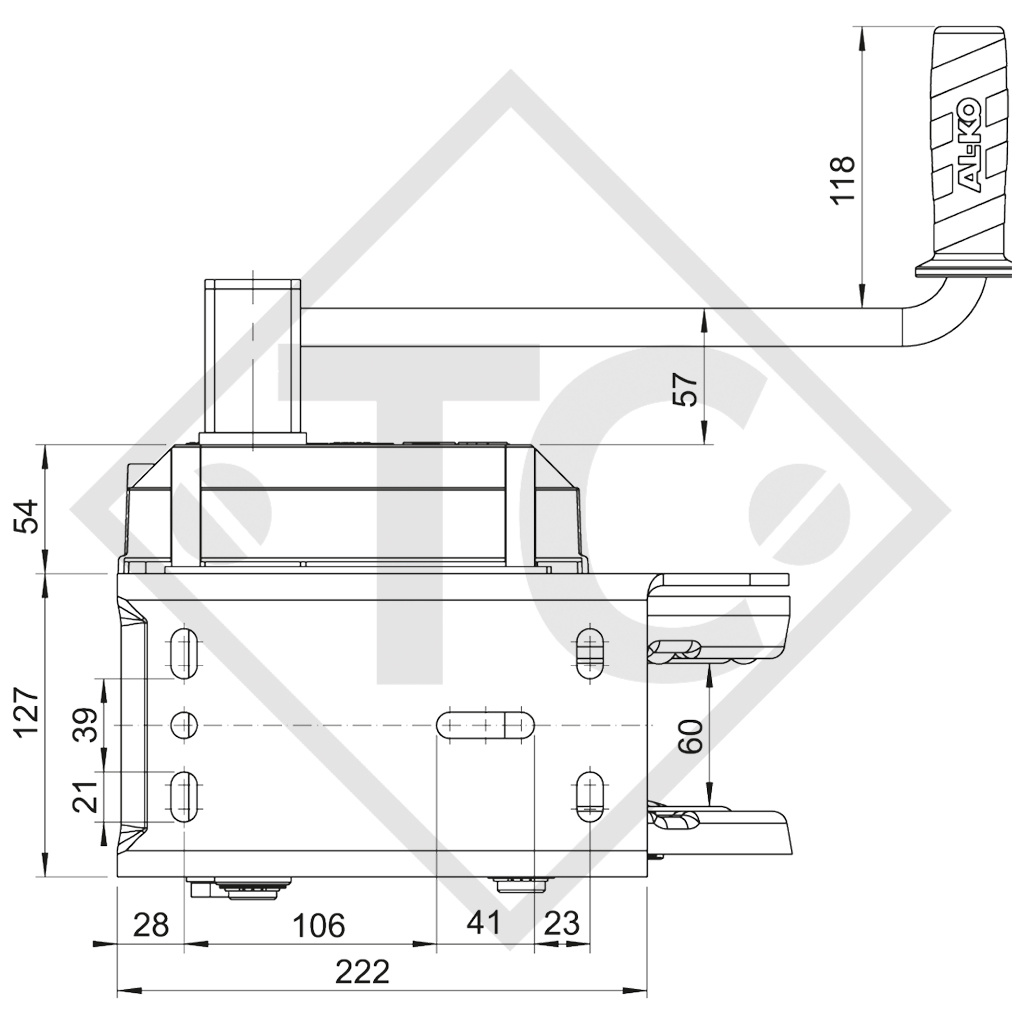

| Hub je Kurbelumdrehung | von 23 - 57 mm |
| Trommelkapazität bei Seil 7 mm ø |
25 m |
| Trommelkapazität Band zum Schleppen | 12,5 m |
| Seilwinde PLUS 1.150 kg mit Abrollautomatik | Steigung | Unterste Seillage | Mittlere Seillage | Oberste Seillage |
| Senkrechtes Heben von Lasten (Richtwerte) | - | 1.150 kg | 830 kg | 500 kg |
|
Horizontales und schräges Ziehen einer nicht rollenden Last (Richtwerte) Reibfaktor ca. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
2.000 kg 1.700 kg 1.500 kg |
1.400 kg 1.250 kg 1.100 kg |
850 kg 750 kg 650 kg |
| Schräges Ziehen einer rollenden Last (Richtwerte) |
10% (6°) 20% (11°) 30% (17°) |
7.400 kg 4.800 kg 3.500 kg |
5.300 kg 3.300 kg 2.500 kg |
3.200 kg 2.000 kg 1.500 kg |
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811717
ERSATZTEILLISTE 811717A
ERSATZTEILLISTE 811717B
ERSATZTEILLISTE 811717C oder
ERSATZTEILLISTE 811717D
SEILWINDEN
mit automatischer Lastdruckbremse
LASTDRUCKBREMSE
automatisch
IHR PLUS
Modernes Design
Hochwertiger Korrosionsschutz
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagerung
Abrollautomatik für Seil oder Band (Option)
Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 350 / 500 / 900 / 1150 kg
OBERFLÄCHEN-BEHANDLUNG
Hochwertige Zink-Nickelbeschichtung ca. 400 Stunden Salzsprühtest
BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn
BEDIENUNG ABROLLAUTOMATIK

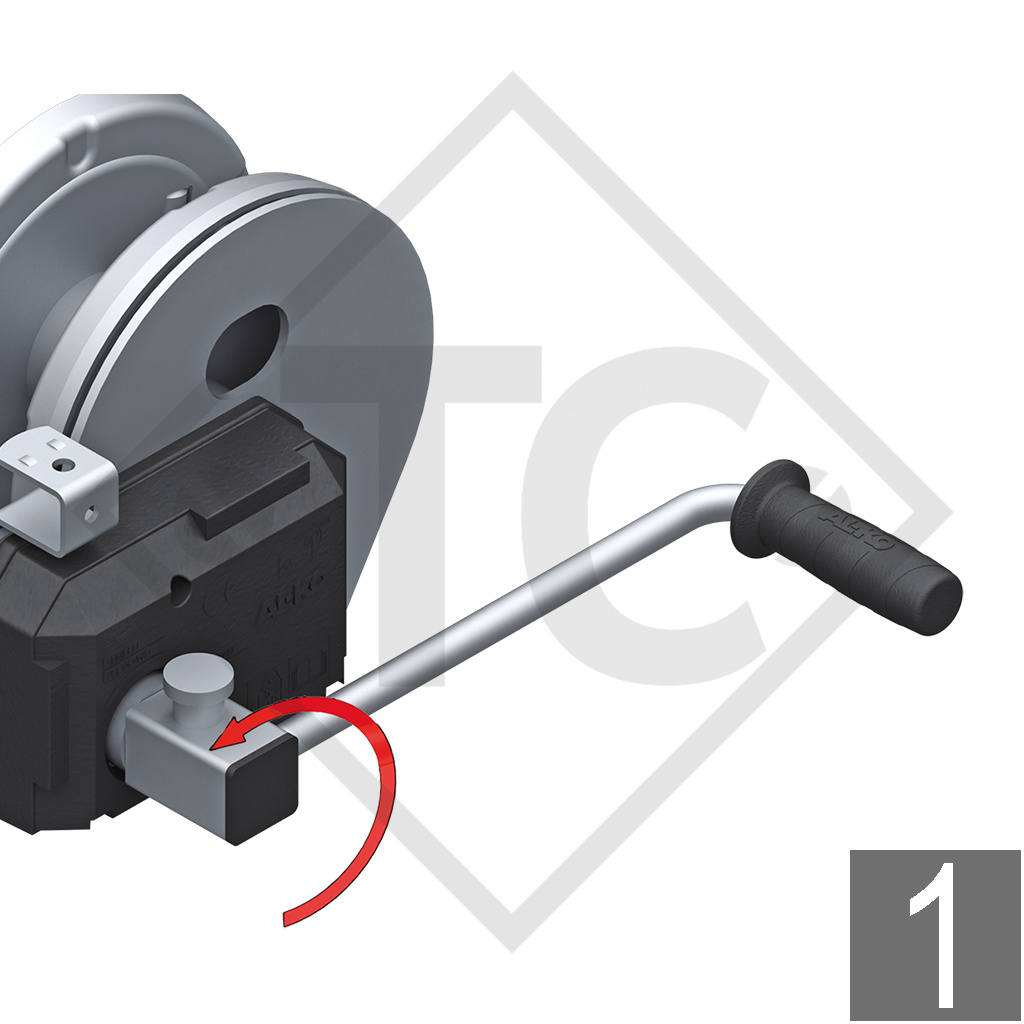

1. Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
2. Arretierhülse hochziehen
3. Kurbel abnehmen

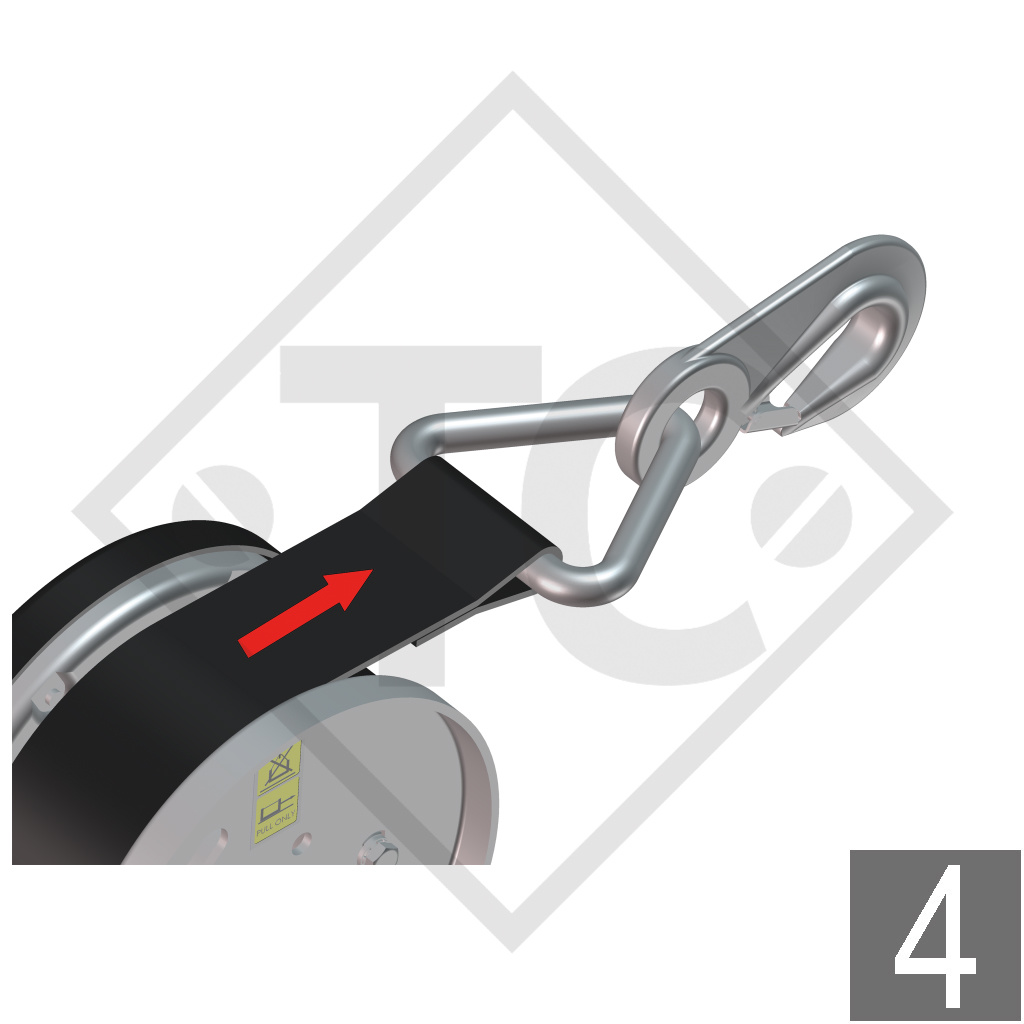

4. Das Band oder Seil kann nun abgezogen werden
