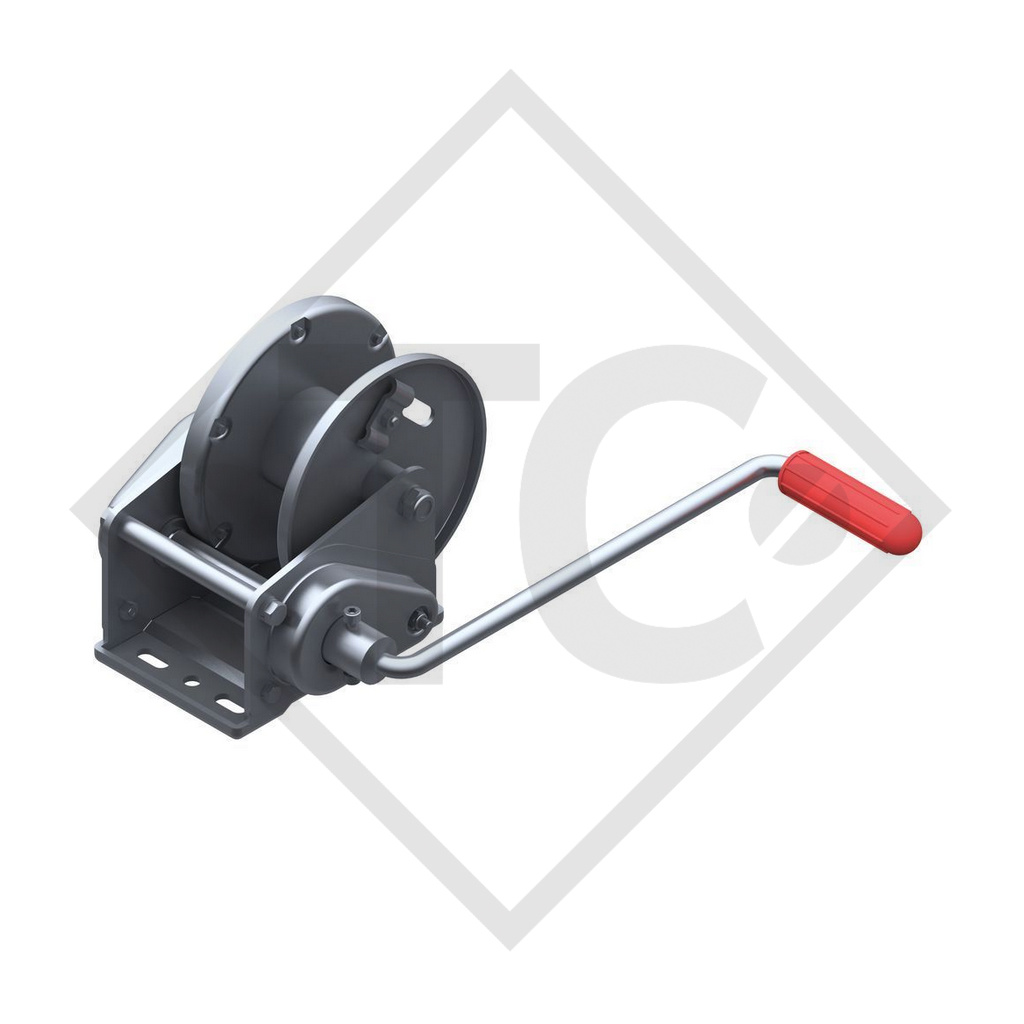

Startseite / Seilwinde BASIC 900kg, Typ 900 Compact mit automatischer Lastdruckbremse, ohne Abrollautomatik, ohne Seil/Band
Handkraft 230N, Mindestlast 25kg, Untersetzung 8.75 : 1, Hub je Kurbelumdrehung von 25-53mm, Trommelkapazität bei Seil ⌀7mm: 17 Meter, Trommelkapazität Band zum Schleppen: 7 Meter. Lesen Sie mehr...
Bestell-Nr. 1210654 ohne Abrollautomatik
| Seilwinde Typ 900 Compact gebremst ohne Abrollautomatik |
| Zuglast max. unterste Seillage | 900 kg |
| Handkraft |
230 N |
| Mindestlast |
25 kg |
| Untersetzung |
8,75 : 1 |
| Hub je Kurbelumdrehung | von 25 - 53 mm |
| Trommelkapazität bei Seil 7 mm ø |
17 m |
| Trommelkapazität Band zum Schleppen | 7 m |
| Seilwinde BASIC 900 kg | Steigung | Unterste Seillage | Mittlere Seillage | Oberste Seillage |
| Senkrechtes Heben von Lasten (Richtwerte) | - | 900 kg | 600 kg | 330 kg |
|
Horizontales und schräges Ziehen einer nicht rollenden Last (Richtwerte) Reibfaktor ca. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
1.500 kg 1.300 kg 1.150 kg |
1.000 kg 900 kg 800 kg |
550 kg 500 kg 400 kg |
| Schräges Ziehen einer rollenden Last (Richtwerte) |
10% (6°) 20% (11°) 30% (17°) |
5.800 kg 3.600 kg 2.700 kg |
3.900 kg 2.400 kg 1.800 kg |
3.900 kg 2.400 kg 1.800 kg |
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811393
SEILWINDEN
mit automatischer Lastdruckbremse
LASTDRUCKBREMSE
automatisch
IHR PLUS
Automatische Lastdruckbremse
Abrollautomatik für Seil oder Band (Option)
Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 450 und 900 kg
Oberflächenbehandlung:
Galvanisch verzink mit Dickschichtpassivierung, ca. 200 Stunden Salzsprühtest
BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn
