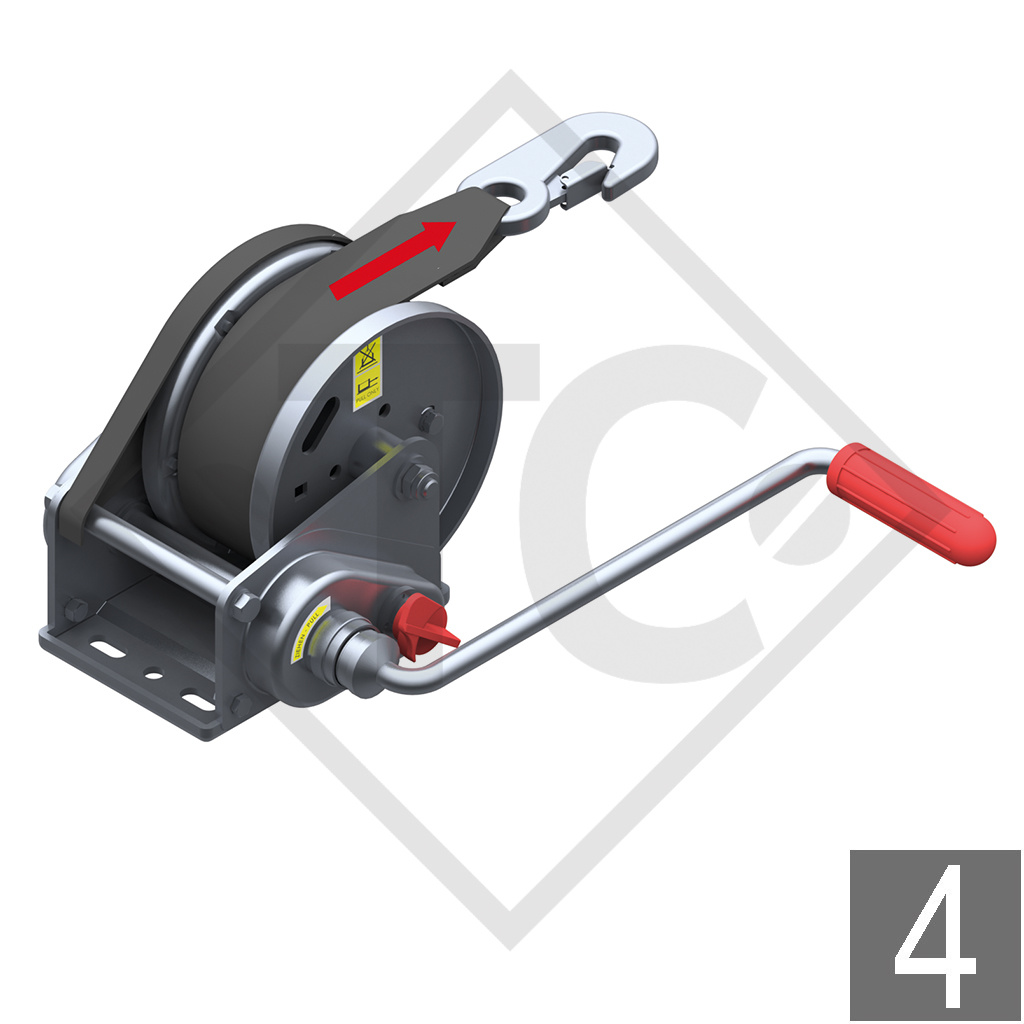

Startseite / Seilwinde BASIC 450kg, Typ 450 A Basic mit automatischer Lastdruckbremse, mit Abrollautomatik, ohne Seil/Band
Handkraft 220N, Mindestlast 25kg, Untersetzung 3.50 : 1, Hub je Kurbelumdrehung von 45-100mm, Trommelkapazität bei Seil ⌀5mm: 15 Meter, Trommelkapazität Band zum Schleppen: 6 Meter. Lesen Sie mehr...
Bestell-Nr. 1225298 mit Abrollautomatik, ohne Seil/Band
| Seilwinde Typ 450 Compact gebremst mit Abrollautomatik |
| Zuglast max. unterste Seillage | 450 kg |
| Handkraft |
220 N |
| Mindestlast |
25 kg |
| Untersetzung |
3,5 : 1 |
| Hub je Kurbelumdrehung | von 45 - 100 mm |
| Trommelkapazität bei Seil 5 mm ø |
15 m |
| Trommelkapazität Band zum Schleppen | 6 m |
| Seilwinde BASIC 450 kg | Steigung | Unterste Seillage | Mittlere Seillage | Oberste Seillage |
| Senkrechtes Heben von Lasten (Richtwerte) | - | 450 kg | 300 kg | 170 kg |
|
Horizontales und schräges Ziehen einer nicht rollenden Last (Richtwerte) Reibfaktor ca. 0,5 |
10% (6°) 20% (11°) 30% (17°) |
750 kg 650 kg 550 kg |
500 kg 450 kg 400 kg |
300 kg 250 kg 200 kg |
| Schräges Ziehen einer rollenden Last (Richtwerte) |
10% (6°) 20% (11°) 30% (17°) |
2.900 kg 1.800 kg 1.350 kg |
2.000 kg 1.200 kg 900 kg |
1.100 kg 700 kg 500 kg |
BETRIEBSANLEITUNG
ERSATZTEILLISTE 811645
SEILWINDEN
mit automatischer Lastdruckbremse
LASTDRUCKBREMSE
automatisch
IHR PLUS
Automatische Lastdruckbremse
Abrollautomatik für Seil oder Band (Option)
Kurbel abnehmbar (Option)
Kunststoffabdeckung Zahnrad
Programm: 450 und 900 kg
Oberflächenbehandlung:
Galvanisch verzink mit Dickschichtpassivierung, ca. 200 Stunden Salzsprühtest
BEDIENUNG SEILWINDE
Heben: Drehen der Handkurbel im Uhrzeigersinn
Halten: Loslassen der Handkurbel in beliebiger Stellung (automatische Lastdruckbremse)
Senken: Drehen der Handkurbel gegen den Uhrzeigersinn
BEDIENUNG ABROLLAUTOMATIK
1. Arretierhülse hochziehen
2. Kurbel abnehmen
3. Roten Hebel drücken und drehen (Lastdruckbremse deaktivieren)
4. Das Seil oder Band kann nun abgezogen werden
