Bestell-Nr. 240134
| Ausführung Stahlfederachsen |
Gewichtsbereich
Einachs |
3500kg |
Schwinghebel Stadard Grad
|
20° |
Deichselprofil
Rechteck Breite |
100mm und 120mm |

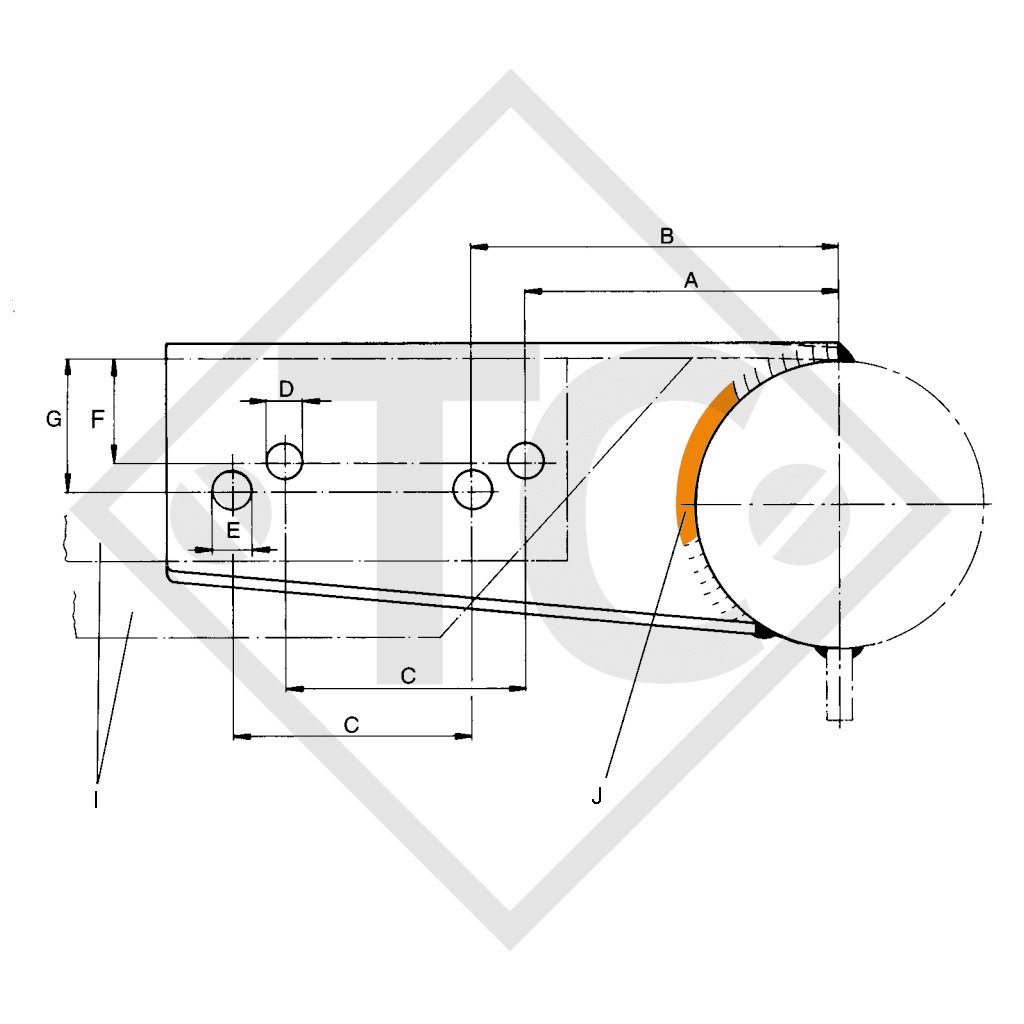

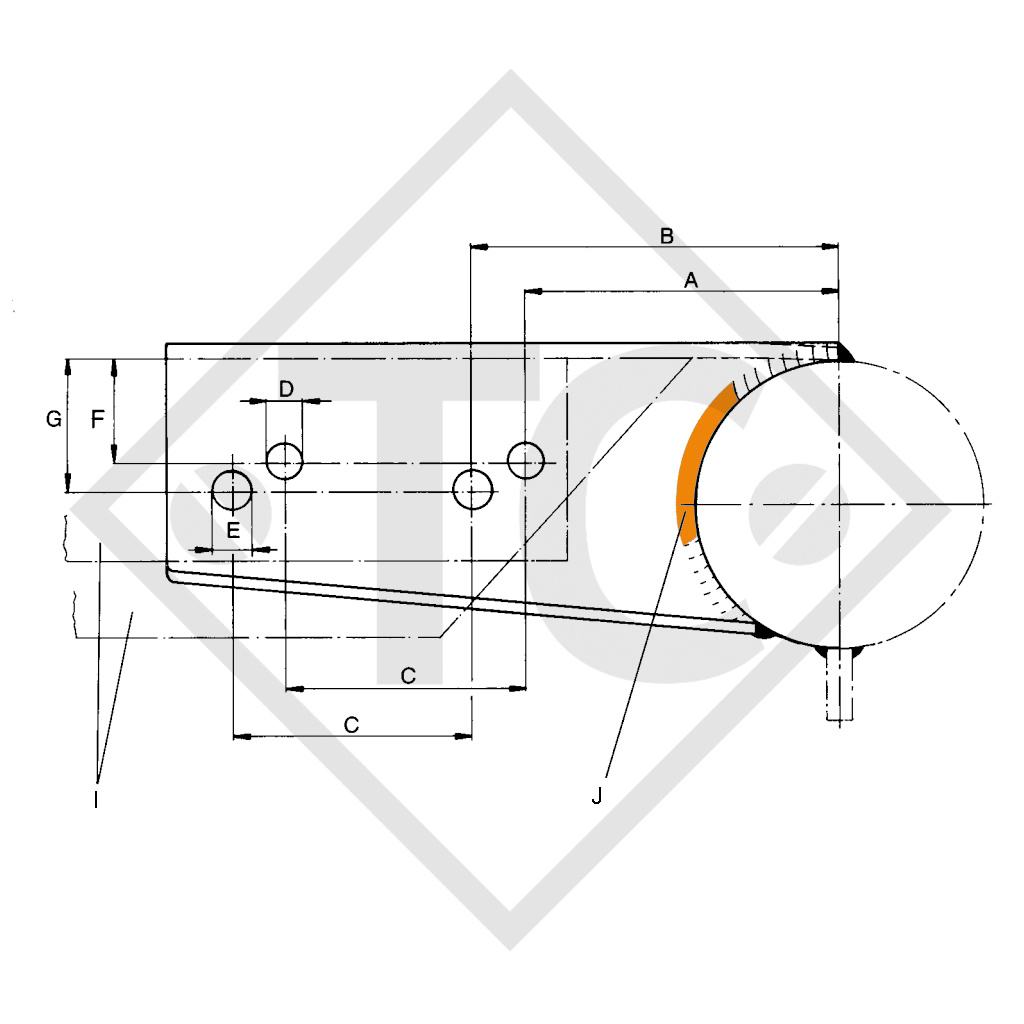

J:
|
Achtung: im rot gekennzeichneten Bereich darf nicht geschweißt werden (Spur- und Sturzveränderung) |

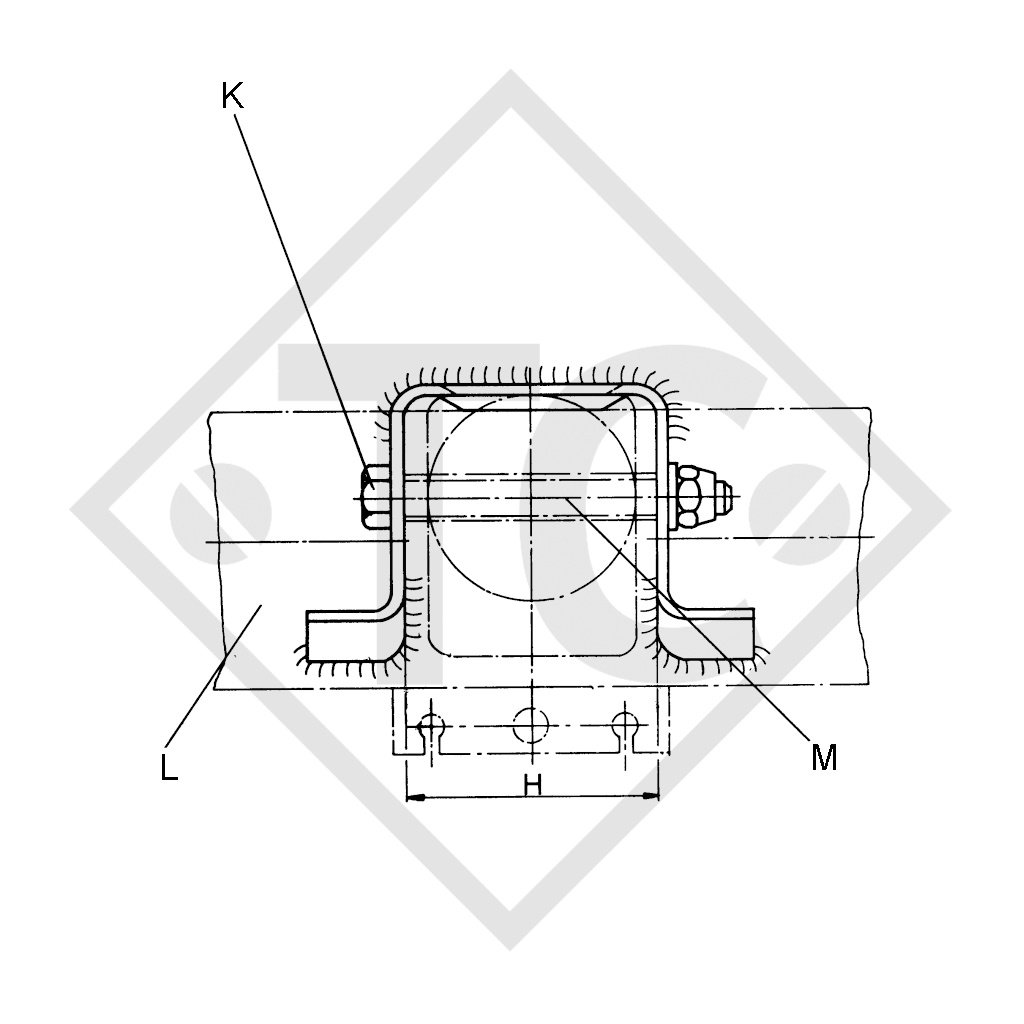

K:
|
Skt.-Schraube + selbstsichernde Mutter M12/M16 |
SCHWEISS-SCHRAUBVERBINDUNGEN für Achsen
TECHNIK
Montage:
1. Das Hutprofil wird auf Wunsch bereits im Herstellerwerk angeschweißt.
2. Das Deichselprofil (je nach Bedarf) abschneiden.
3. Zwei Bohrungen am Deichselprofil anbringen.
Bei AL-KO Deichselrohren ist serienmäßig eine Bohrung mit Distanzrohr vorhanden.
Bei Verwendung von Schweiß-Schraubverbindungen muss zusätzlich eine Bohrung mit Distanzrohr eingebracht werden.
Bei Ø Rohrdeichseln – mittig waagrecht durchbohren für Distanzrohr 365472 Ø 22, für 372879 Ø25,5.
4. Distanzrohre mittig anschweißen.
5. Distanzrohre mit Skt.-Schraube und selbstsichernder Mutter verschrauben.
Anziehdrehmoment 75 Nm bei M12;
Anziehdrehmoment 195 Nm bei M16
LIEFERUMFANG
(siehe technische Zeichnung) inklusiv:
Schraubmaterial
bei Deichselprofilen (höhenverstellbar) gehören die Distanzrohre zum Lieferumfang der Deichselprofile
Schweißanweisung Bestell-Nr. 604038
OBERFLÄCHENBEHANDLUNG
Tauchgrundierung schwarz
