Startseite / Safety Kit PROFI für AK 301 mit Soft Dock, Distanzstück ø45mm, Schraubmaterial und Druckschloss für gebremste Anhänger
Deichsel ⌀45/50mm rund, Bohrungen (Verschraubung) horizontal + kreuz 12.2mm, Lochabstand horizontal 50mm, kreuz 40mm, zul. Gesamtgewicht 3000kg, Stützlast 325kg, Material: Guss. Lesen Sie mehr...
| Zugrohr der Auflaufeinrichtung ⌀ | 50mm |
| Bohrungen (Verschraubung) | horizontal + kreuz 12,2mm |
| Lochabstand | horizontal 50mm, kreuz 40mm |
| zul. Gesamtgewicht |
3000 kg |
| Stützlast | 325 kg |
| D-/Dc-Wert | 26,9 kN |
| Material | Guss |
| Anziehdrehmoment | 75 Nm |
| ECE-Typgenehmigungs-Nr. | E1 55R-01 1594 |
KUGELKUPPLUNG AK 301
für gebremste Anhänger bis 3000kg
SICHERES ANKUPPELN
1. Eindeutige Offenstellung
Der Handgriff zeigt schräg nach oben und signalisiert dem Bediener: Kupplung ist noch nicht verriegelt!
1a. Schutzabdeckung für sicheres Ankuppeln
2. Eindeutige Geschlossenstellung
Die Anhängevorrichtung des Pkw taucht ein. Erst jetzt geht der Handgriff in die Horizontale und signalisiert dem Bediener: Kupplung ist verriegelt!
3. Verschleißanzeige
Informiert über den Zustand der Kupplung Ihres Anhängers sowie der Anhängevorrich-tung Ihres Pkw.

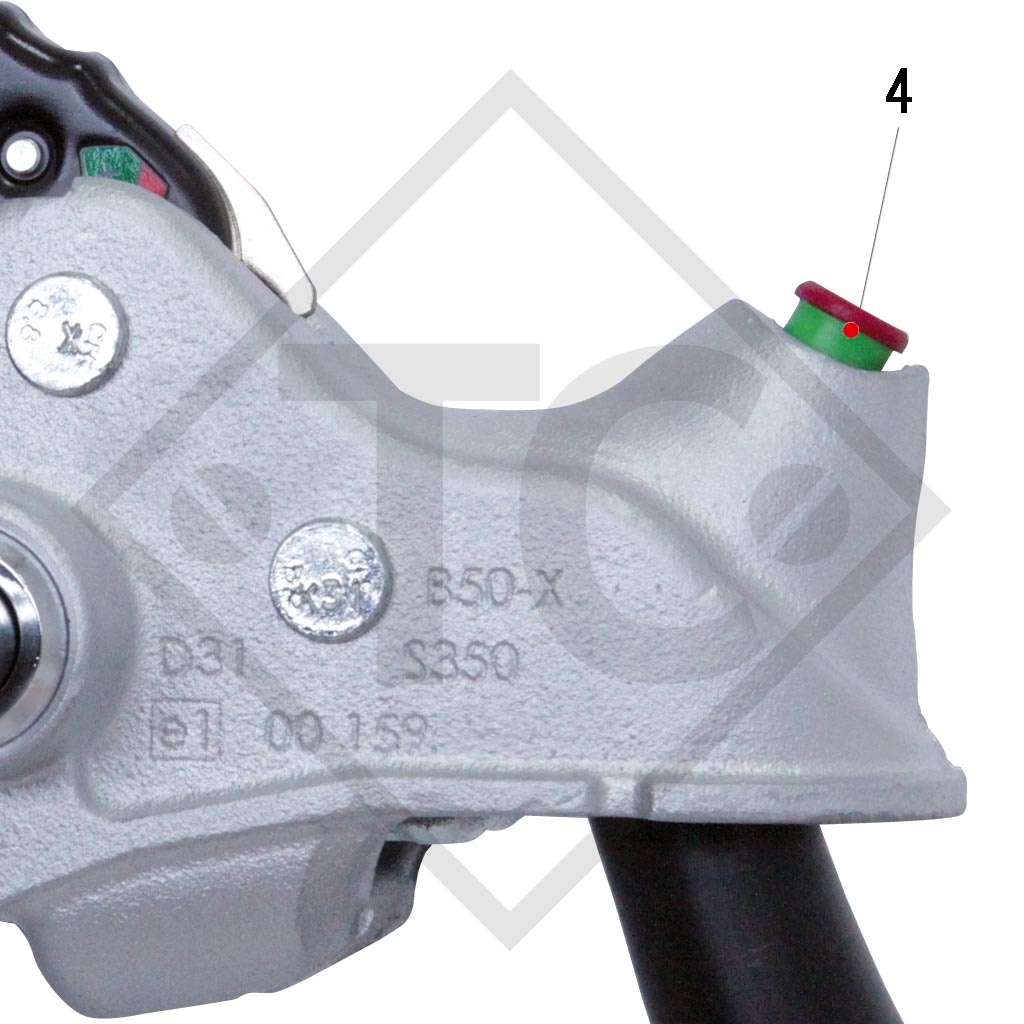

4. Sicherheitsanzeige
Wird im angekuppelten Zustand der grüne Zylinder sichtbar, wissen Sie, dass die Kupp-lung richtig auf der Kugel Ihres Zugfahrzeuges aufgesetzt wurde.
