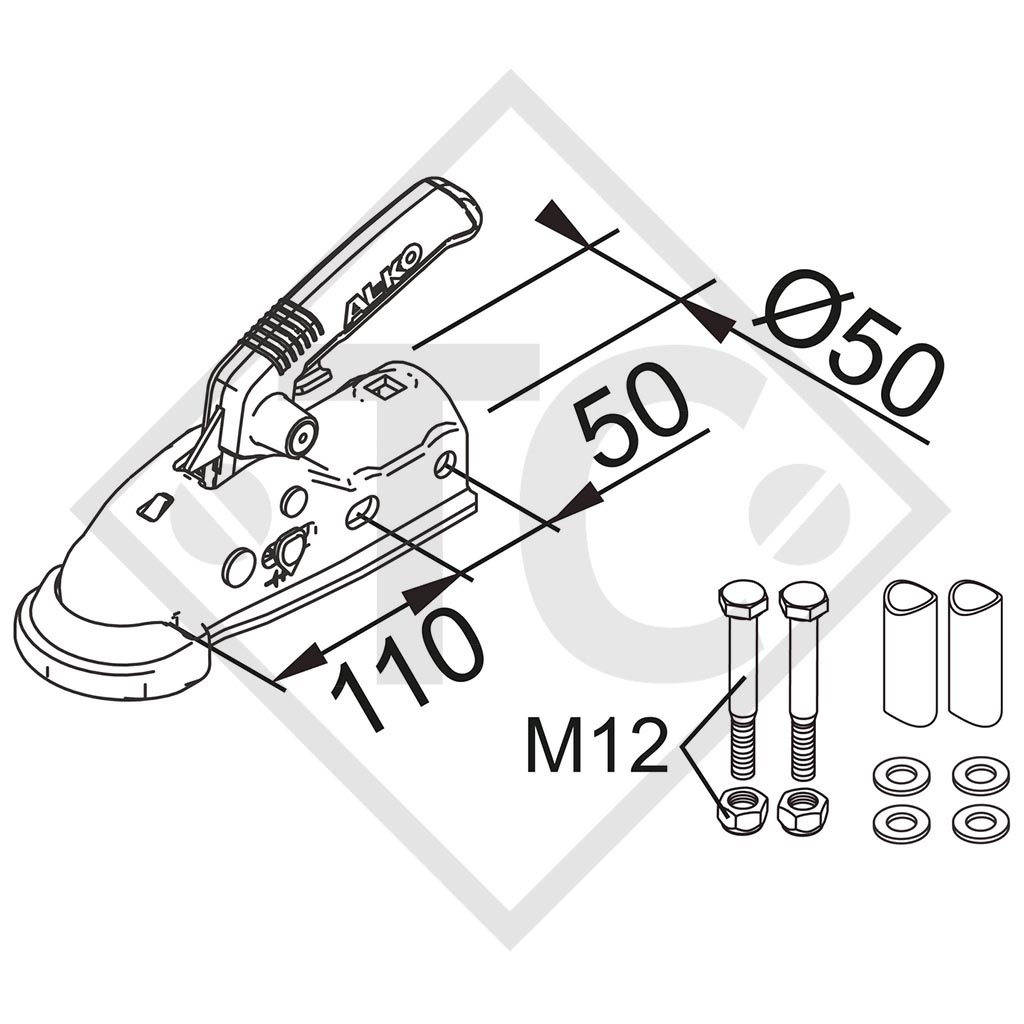

Deichsel ⌀50mm rund, Bohrungen (Verschraubung) horizontal 12.5mm, Lochabstand 50mm, zul. Gesamtgewicht 2700kg, Stützlast 120kg, Material: Stahl. Lesen Sie mehr...

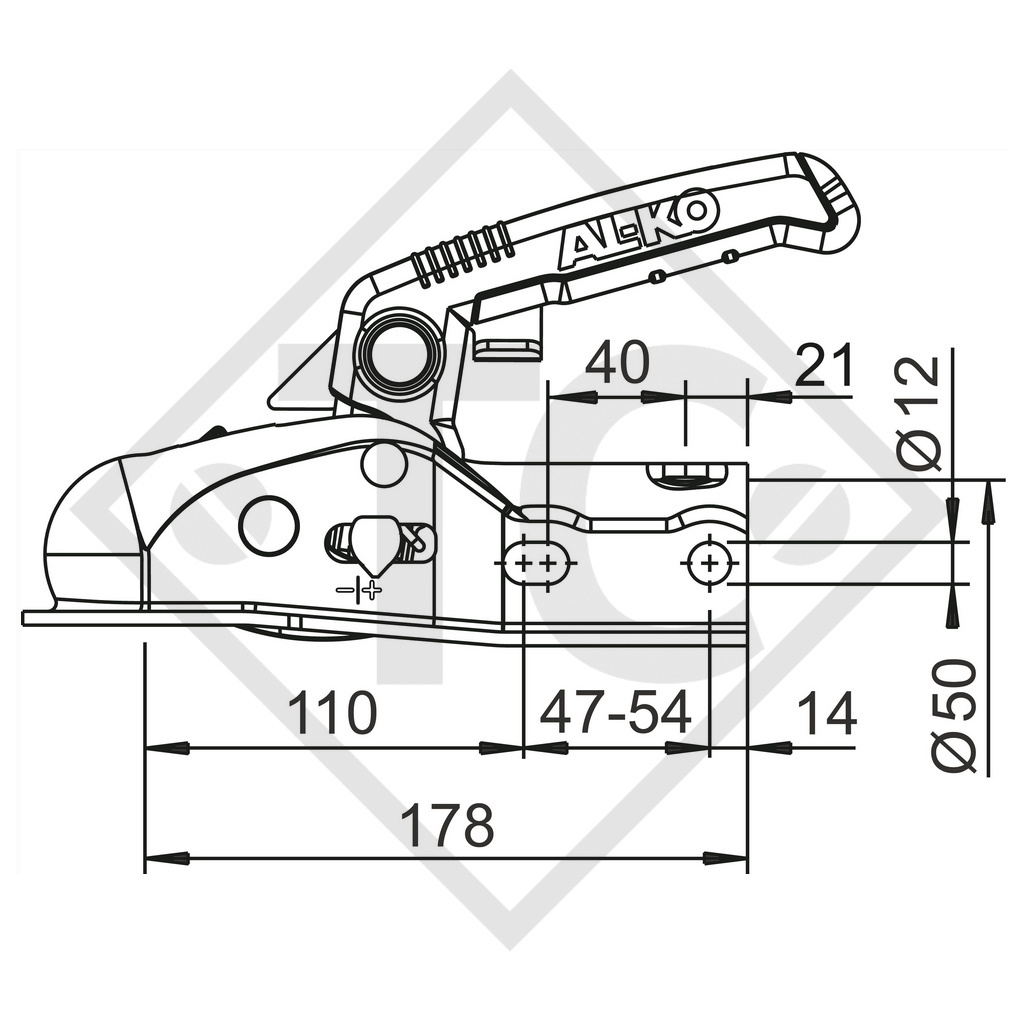

| Zugrohr der Auflaufeinrichtung ⌀ | 50mm |
| Bohrungen (Verschraubung) | horizontal + kreuz 12mm |
| Lochabstand | horizontal 47-54mm, kreuz 40mm |
| zul. Gesamtgewicht |
2700 kg |
| Stützlast | 120 kg |
| D-/Dc-Wert | 21,6 kN |
| Material | Stahl |
| Anziehdrehmoment | 75 Nm |
| ECE-Typgenehmigungs-Nr. | E1 55R-01 2669 |

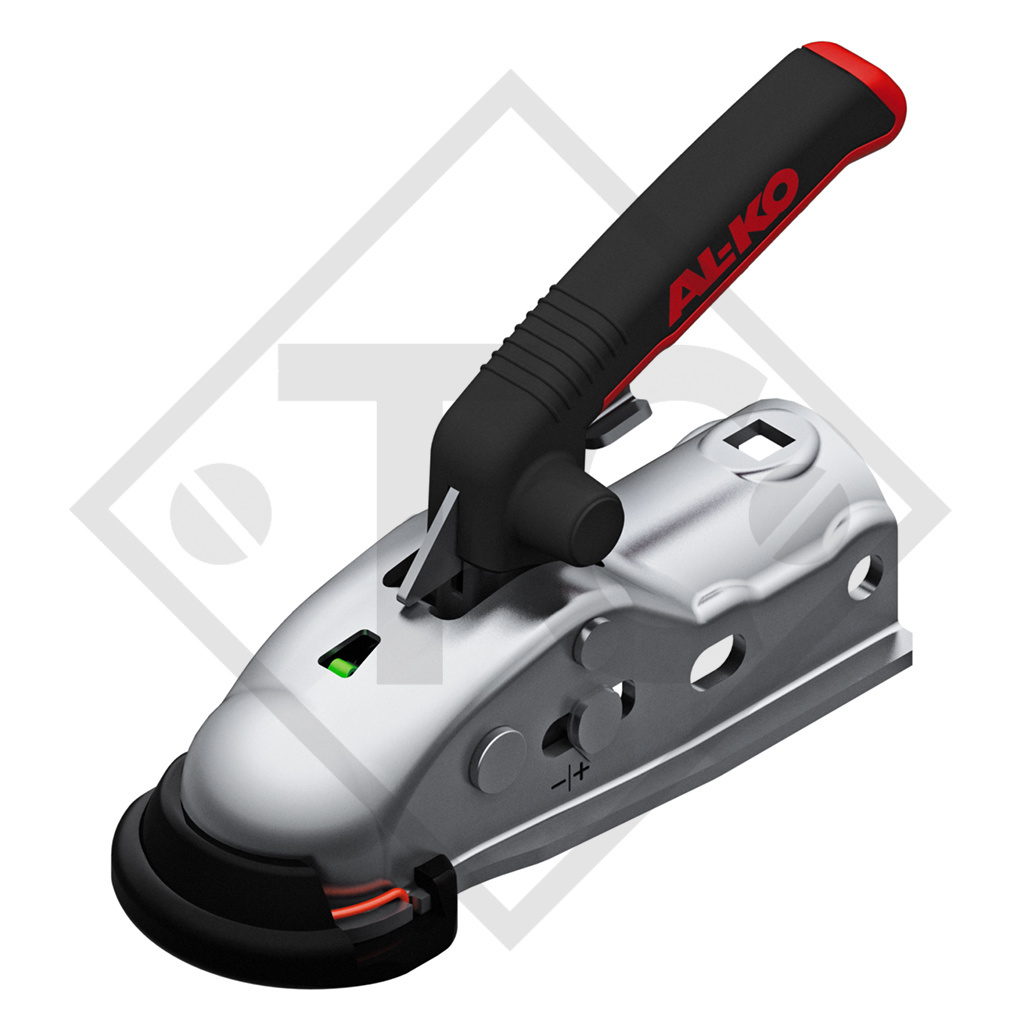

KUGELKUPPLUNG AK270
für gebremste Anhänger bis 2700kg

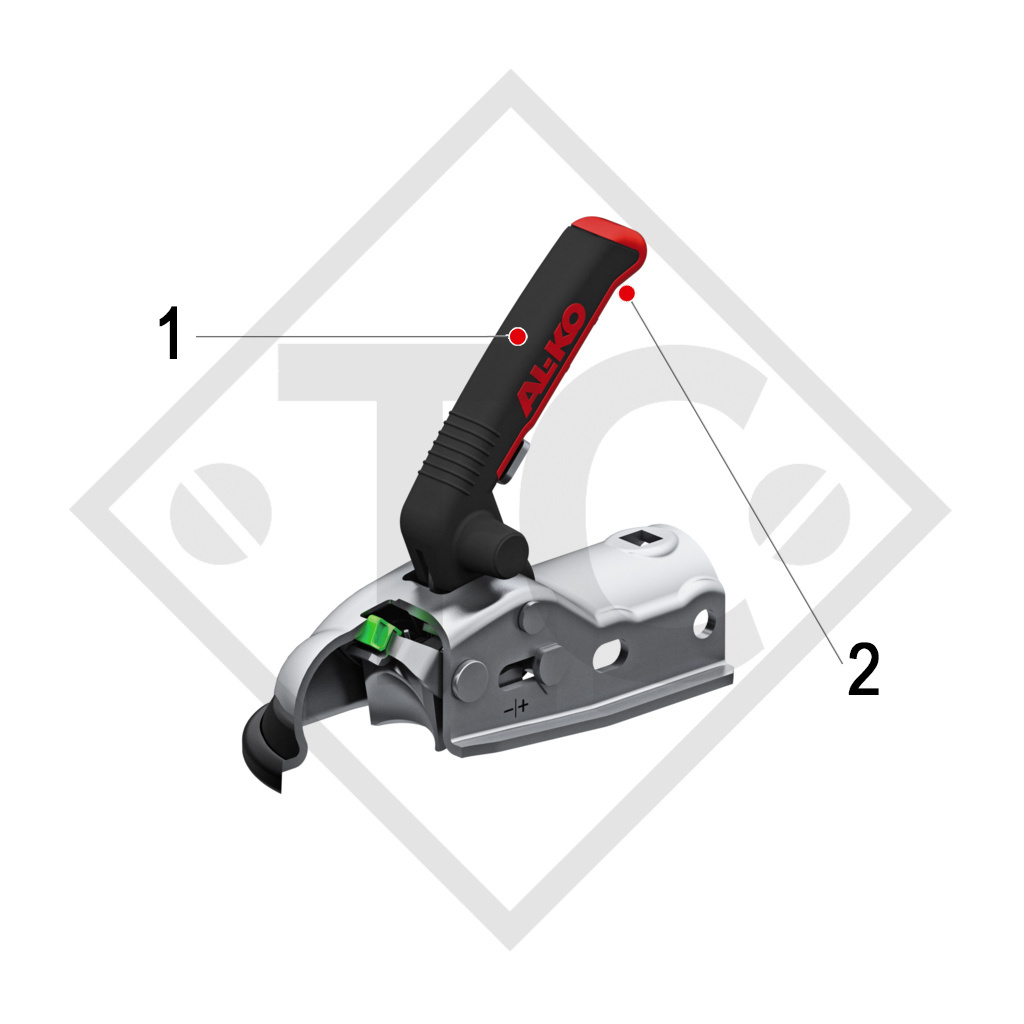

1. SICHERHEITSPLUS 1
Stellung Offen
Der Handgriff zeigt schräg nach oben und signalisiert dem Bediener, dass er geöffnet ist.
2. SOFTTOUCHGRIFF
Im roten Bereich des Handgriffes wird eine weiche und somit haftende Kunststoffmischung eingesetzt. Zusätzlich dient die Nase am Handgriffende als Abrutschsicherung.

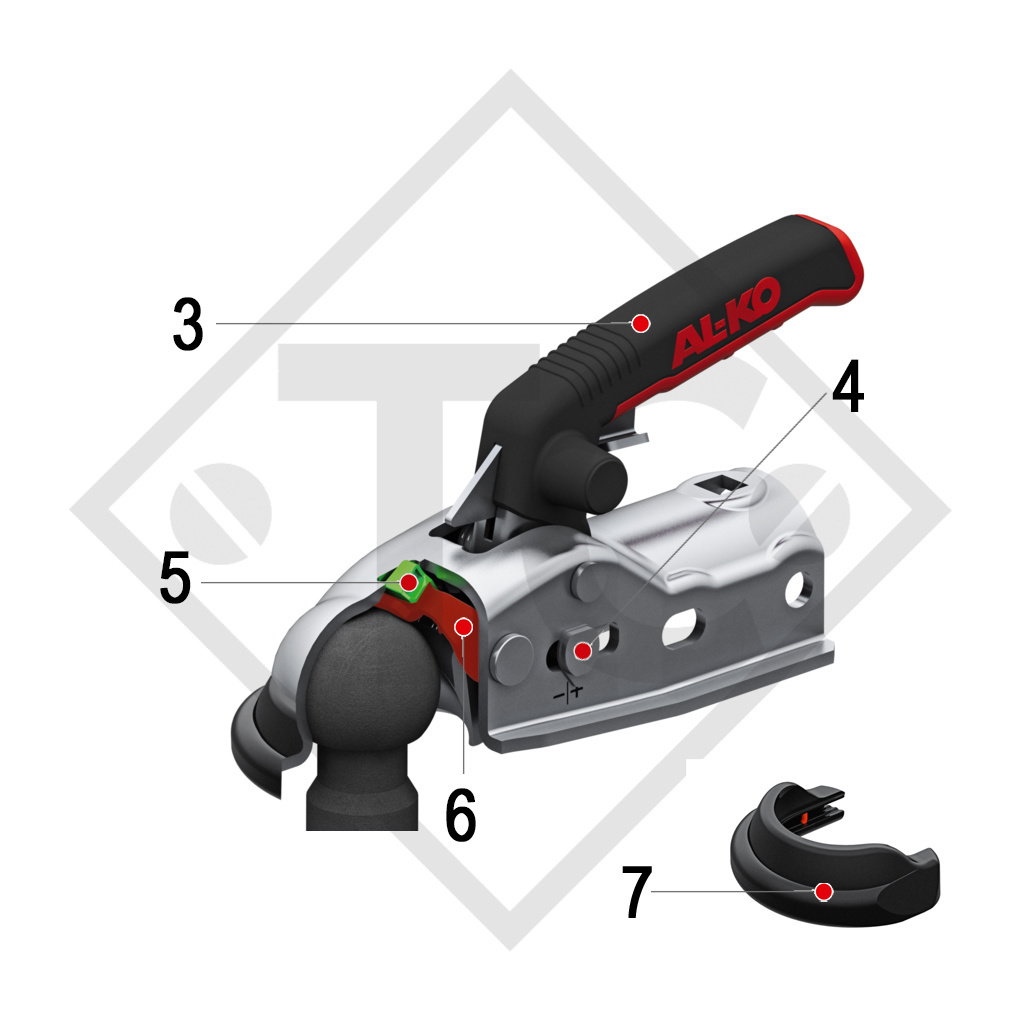

3. SICHERHEITSPLUS 2
Stellung geschlossen
Die Kugel des Pkw's ist eingetaucht und hat den Sicherungshebel entriegelt. Erst jetzt nimmt der Handgriff die horizontale Position ein und signalisiert dem Bediener, dass eine sichere Verbindung hergestellt wurde.
4. VERSCHLEISSANZEIGE
Solange die Markierung im positiven Bereich ist, ist die Anhängekupplung in Ordnung.
5. SICHERHEITSPLUS 3
Anzeige für richtiges Ankuppeln
In der geschlossenen Stellung wird zusätzlich die grüne Sicherheitsanzeige durch die Kugelkupplung des Pkw's herausgedrückt und somit sichtbar. Sie signalisiert dem Bediener nochmals, dass der Anhänger sicher mit dem Pkw verbunden ist. Eine Scheinverriegelung wird somit verhindert. Die Fahrt kann beginnen.
6. Sicherungshebel für fehlerfreies Ankuppeln
7. SOFTDOCK SERIENMÄSSIG
Schutz gegen Verkratzen
Schienbeinschutz

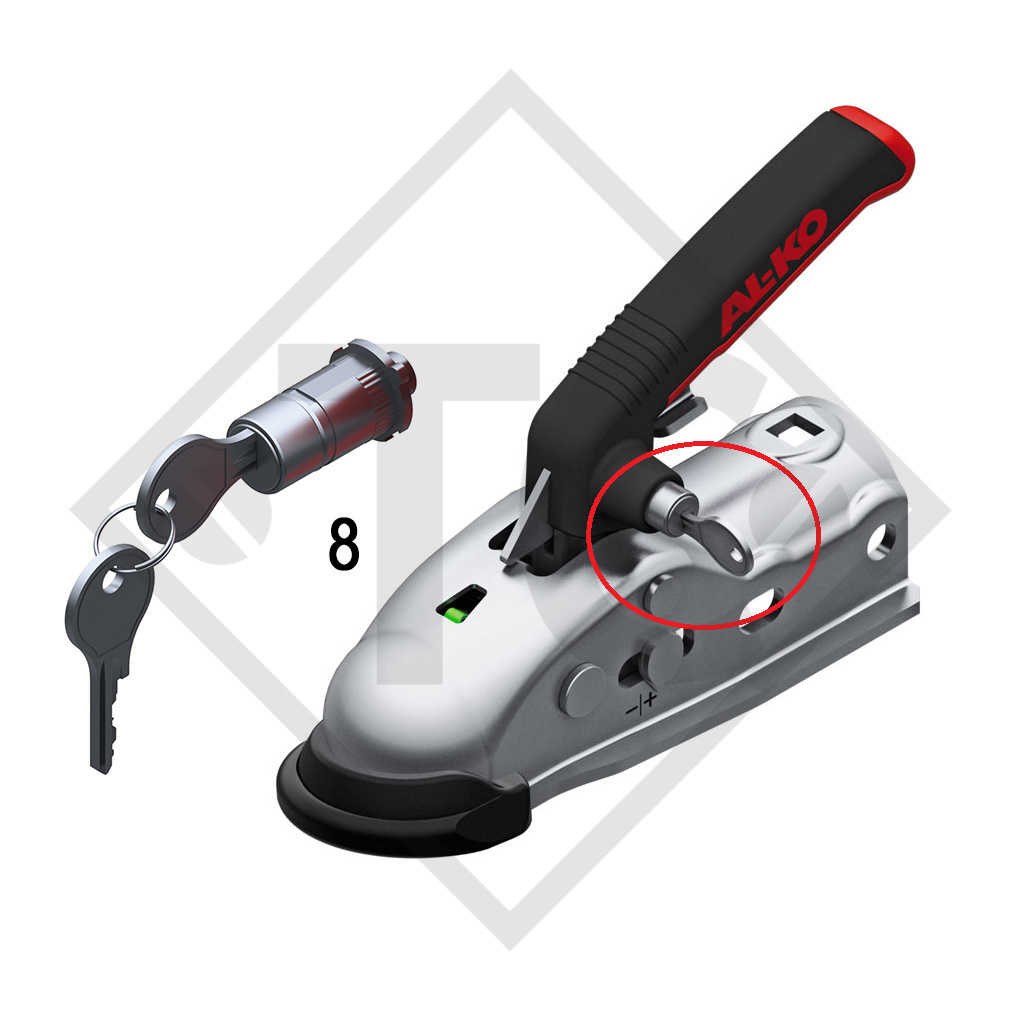

8. OPTIONALES ZUBEHÖR DRUCKSCHLOSS (nicht im Lieferumfang)
Wirksamer Schutz gegen schnellen Zugriff im an- und abgekuppelten Zustand.
