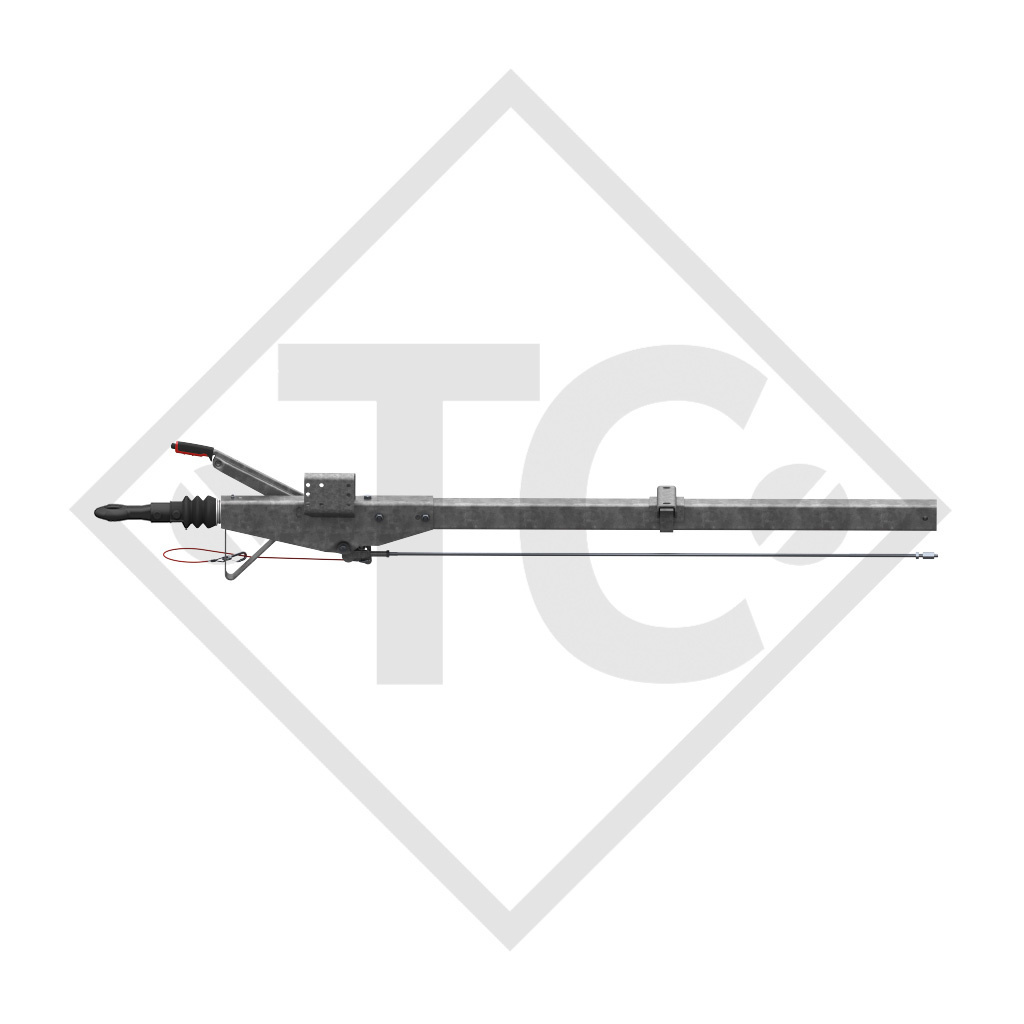

Startseite / FAHRGESTELLTEILE / FAHRGESTELLTEILE SCHLEGL / ACHSEN / ACHSEN UNGEBREMST & ZUBEHÖR / ACHSE STARR UNGEBREMST MIT BLATTFEDERUNG / ACHSE STARR UNGEBREMST 1500KG / Auflaufeinrichtung vierkant Typ 161 S - R16 Ausf. A mit Deichselprofil gerade 950 bis 1600kg
Gesamtlänge A 1807mm, Deichsellänge C 1140mm, Deichselprofil 70x70x4mm, zul. Stützlast 100kg, mit DIN-Zugöse D40/F, für Radbremse 1637 / 2051. Lesen Sie mehr...
Bestell-Nr. 20035727
Gesamtlänge A: 1807mm
Deichsellänge C: 1140mm
Deichselprofil: 70x70x4mm
Stützradflansch = siehe Abbildung B
MONTAGEANLEITUNG
ERSATZTEILLISTE 811261
TECHNIK
Typ 161 S - R16 Ausf. A
mit DIN-Zugöse ⌀40 für Radbremse 1637 / 2051 (90/27)
GA 950 bis 1600 kg
zul. Stützlast 100 kg
Umlenkhebel umsteckbar: Nein
ECE-Prüfprotokoll-Nr.:
Auflaufeinrichtung: 361-0047-97
ECE-Typgenehmigungs-Nr.:
Zugeinrichtung: E1 55R-01 0267
Zugdeichsel: E1 55R-01 0274

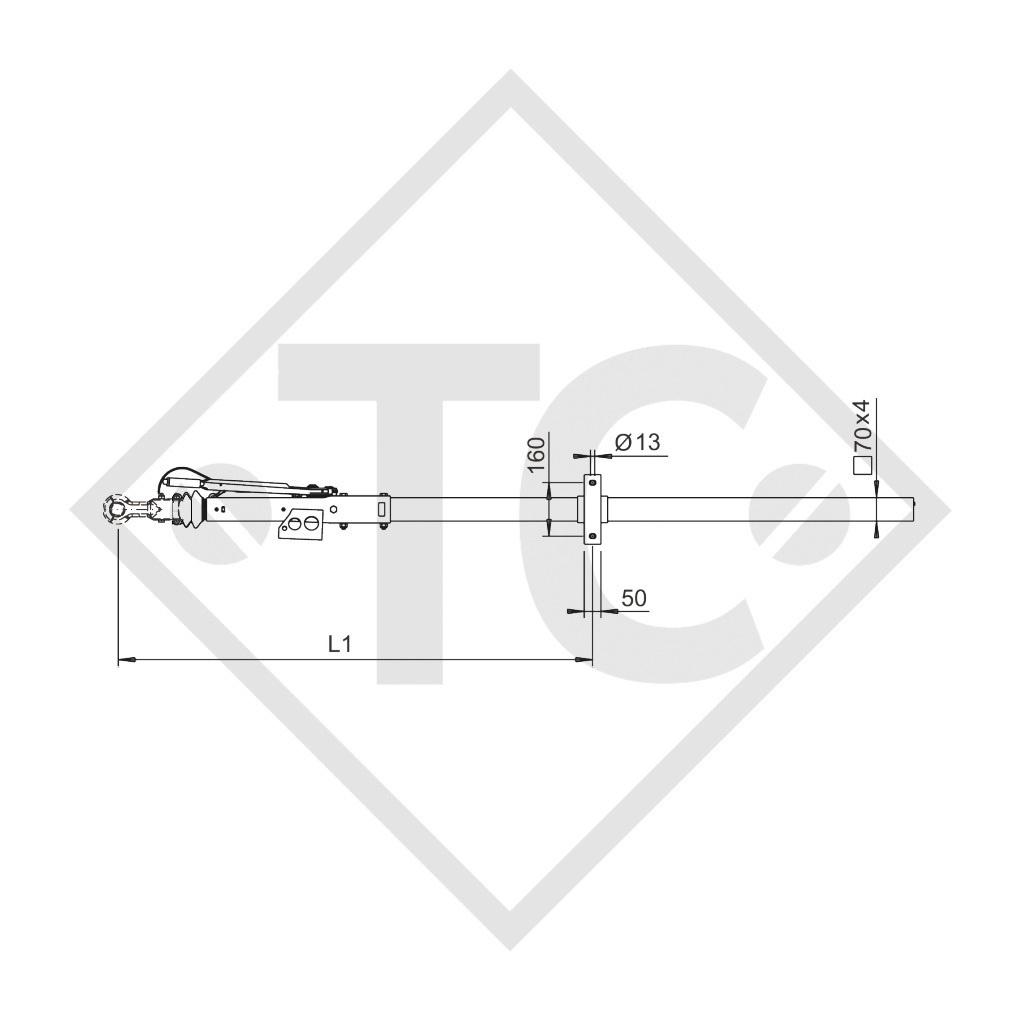

max. freie Deichsellänge bei GA 1500 kg (L1): 1100 mm
OBERFLÄCHENBEHANDLUNG
feuerverzinkt
